Глушник звуку пострілу вогнепальної зброї (гч-1)

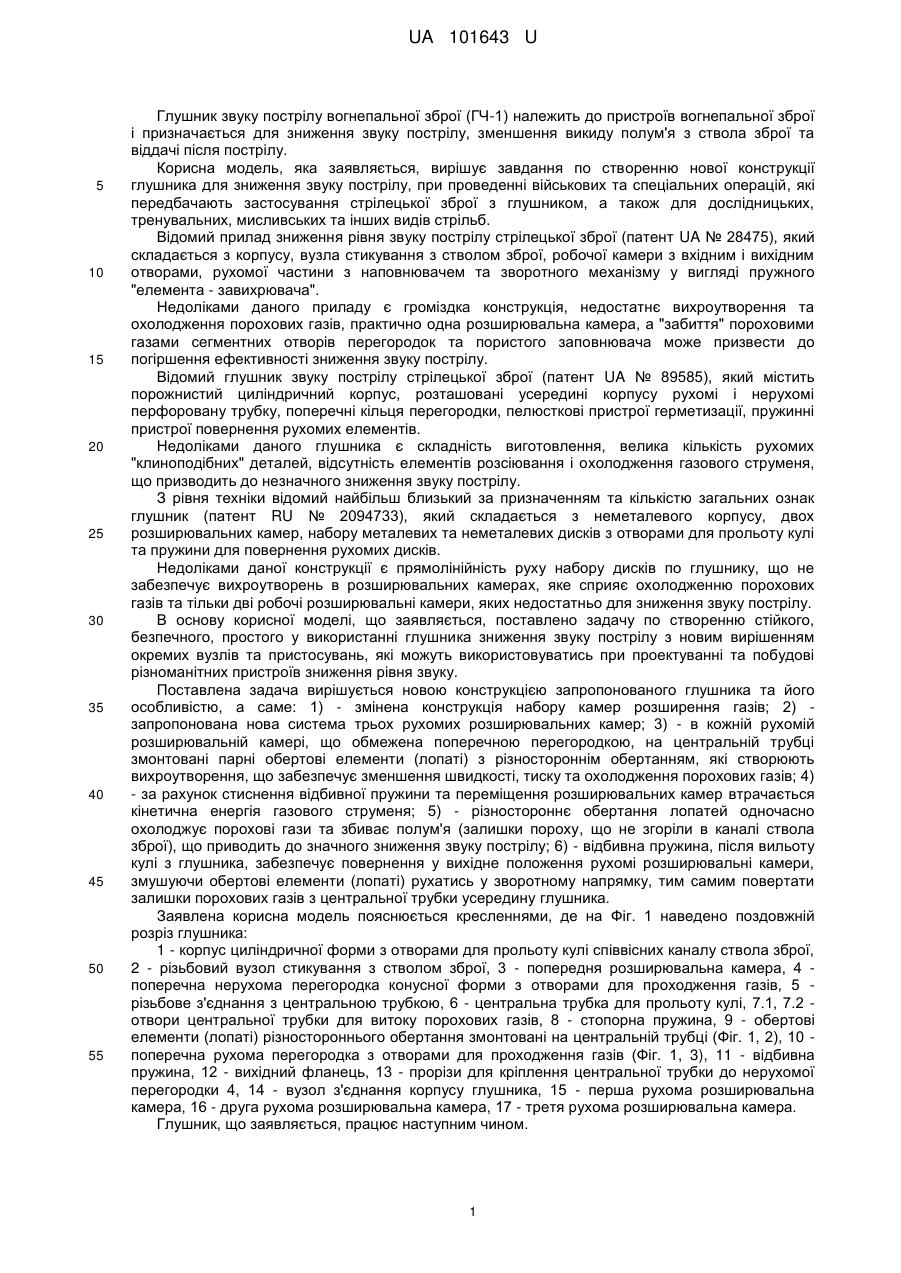

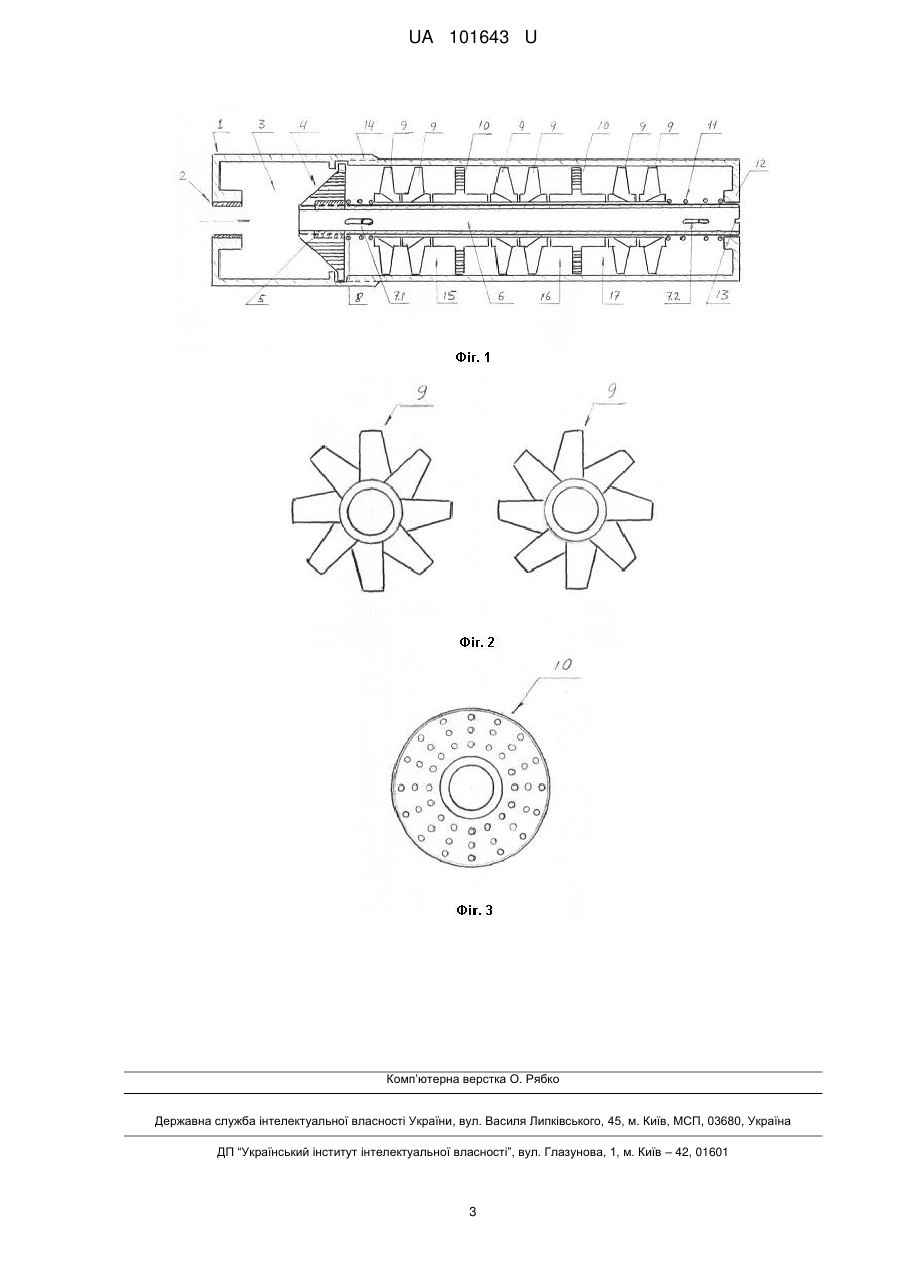

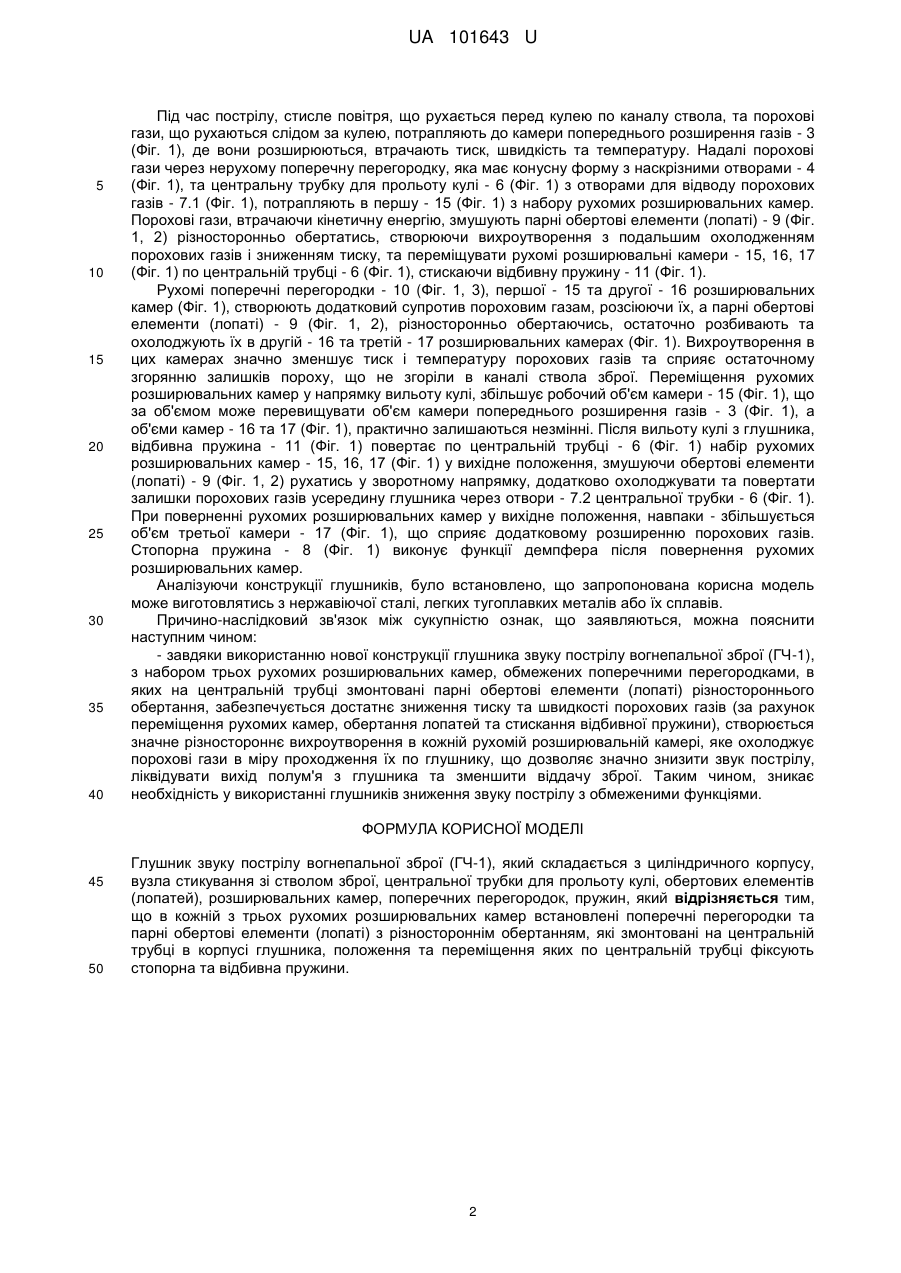

Реферат: UA 101643 U UA 101643 U 5 10 15 20 25 30 35 40 45 50 55 Глушник звуку пострілу вогнепальної зброї (ГЧ-1) належить до пристроїв вогнепальної зброї і призначається для зниження звуку пострілу, зменшення викиду полум'я з ствола зброї та віддачі після пострілу. Корисна модель, яка заявляється, вирішує завдання по створенню нової конструкції глушника для зниження звуку пострілу, при проведенні військових та спеціальних операцій, які передбачають застосування стрілецької зброї з глушником, а також для дослідницьких, тренувальних, мисливських та інших видів стрільб. Відомий прилад зниження рівня звуку пострілу стрілецької зброї (патент UA № 28475), який складається з корпусу, вузла стикування з стволом зброї, робочої камери з вхідним і вихідним отворами, рухомої частини з наповнювачем та зворотного механізму у вигляді пружного "елемента - завихрювача". Недоліками даного приладу є громіздка конструкція, недостатнє вихроутворення та охолодження порохових газів, практично одна розширювальна камера, а "забиття" пороховими газами сегментних отворів перегородок та пористого заповнювача може призвести до погіршення ефективності зниження звуку пострілу. Відомий глушник звуку пострілу стрілецької зброї (патент UA № 89585), який містить порожнистий циліндричний корпус, розташовані усередині корпусу рухомі і нерухомі перфоровану трубку, поперечні кільця перегородки, пелюсткові пристрої герметизації, пружинні пристрої повернення рухомих елементів. Недоліками даного глушника є складність виготовлення, велика кількість рухомих "клиноподібних" деталей, відсутність елементів розсіювання і охолодження газового струменя, що призводить до незначного зниження звуку пострілу. З рівня техніки відомий найбільш близький за призначенням та кількістю загальних ознак глушник (патент RU № 2094733), який складається з неметалевого корпусу, двох розширювальних камер, набору металевих та неметалевих дисків з отворами для прольоту кулі та пружини для повернення рухомих дисків. Недоліками даної конструкції є прямолінійність руху набору дисків по глушнику, що не забезпечує вихроутворень в розширювальних камерах, яке сприяє охолодженню порохових газів та тільки дві робочі розширювальні камери, яких недостатньо для зниження звуку пострілу. В основу корисної моделі, що заявляється, поставлено задачу по створенню стійкого, безпечного, простого у використанні глушника зниження звуку пострілу з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних пристроїв зниження рівня звуку. Поставлена задача вирішується новою конструкцією запропонованого глушника та його особливістю, а саме: 1) - змінена конструкція набору камер розширення газів; 2) запропонована нова система трьох рухомих розширювальних камер; 3) - в кожній рухомій розширювальній камері, що обмежена поперечною перегородкою, на центральній трубці змонтовані парні обертові елементи (лопаті) з різностороннім обертанням, які створюють вихроутворення, що забезпечує зменшення швидкості, тиску та охолодження порохових газів; 4) - за рахунок стиснення відбивної пружини та переміщення розширювальних камер втрачається кінетична енергія газового струменя; 5) - різностороннє обертання лопатей одночасно охолоджує порохові гази та збиває полум'я (залишки пороху, що не згоріли в каналі ствола зброї), що приводить до значного зниження звуку пострілу; 6) - відбивна пружина, після вильоту кулі з глушника, забезпечує повернення у вихідне положення рухомі розширювальні камери, змушуючи обертові елементи (лопаті) рухатись у зворотному напрямку, тим самим повертати залишки порохових газів з центральної трубки усередину глушника. Заявлена корисна модель пояснюється кресленнями, де на Фіг. 1 наведено поздовжній розріз глушника: 1 - корпус циліндричної форми з отворами для прольоту кулі співвісних каналу ствола зброї, 2 - різьбовий вузол стикування з стволом зброї, 3 - попередня розширювальна камера, 4 поперечна нерухома перегородка конусної форми з отворами для проходження газів, 5 різьбове з'єднання з центральною трубкою, 6 - центральна трубка для прольоту кулі, 7.1, 7.2 отвори центральної трубки для витоку порохових газів, 8 - стопорна пружина, 9 - обертові елементи (лопаті) різностороннього обертання змонтовані на центральній трубці (Фіг. 1, 2), 10 поперечна рухома перегородка з отворами для проходження газів (Фіг. 1, 3), 11 - відбивна пружина, 12 - вихідний фланець, 13 - прорізи для кріплення центральної трубки до нерухомої перегородки 4, 14 - вузол з'єднання корпусу глушника, 15 - перша рухома розширювальна камера, 16 - друга рухома розширювальна камера, 17 - третя рухома розширювальна камера. Глушник, що заявляється, працює наступним чином. 1 UA 101643 U 5 10 15 20 25 30 35 40 Під час пострілу, стисле повітря, що рухається перед кулею по каналу ствола, та порохові гази, що рухаються слідом за кулею, потрапляють до камери попереднього розширення газів - 3 (Фіг. 1), де вони розширюються, втрачають тиск, швидкість та температуру. Надалі порохові гази через нерухому поперечну перегородку, яка має конусну форму з наскрізними отворами - 4 (Фіг. 1), та центральну трубку для прольоту кулі - 6 (Фіг. 1) з отворами для відводу порохових газів - 7.1 (Фіг. 1), потрапляють в першу - 15 (Фіг. 1) з набору рухомих розширювальних камер. Порохові гази, втрачаючи кінетичну енергію, змушують парні обертові елементи (лопаті) - 9 (Фіг. 1, 2) різносторонньо обертатись, створюючи вихроутворення з подальшим охолодженням порохових газів і зниженням тиску, та переміщувати рухомі розширювальні камери - 15, 16, 17 (Фіг. 1) по центральній трубці - 6 (Фіг. 1), стискаючи відбивну пружину - 11 (Фіг. 1). Рухомі поперечні перегородки - 10 (Фіг. 1, 3), першої - 15 та другої - 16 розширювальних камер (Фіг. 1), створюють додатковий супротив пороховим газам, розсіюючи їх, а парні обертові елементи (лопаті) - 9 (Фіг. 1, 2), різносторонньо обертаючись, остаточно розбивають та охолоджують їх в другій - 16 та третій - 17 розширювальних камерах (Фіг. 1). Вихроутворення в цих камерах значно зменшує тиск і температуру порохових газів та сприяє остаточному згорянню залишків пороху, що не згоріли в каналі ствола зброї. Переміщення рухомих розширювальних камер у напрямку вильоту кулі, збільшує робочий об'єм камери - 15 (Фіг. 1), що за об'ємом може перевищувати об'єм камери попереднього розширення газів - 3 (Фіг. 1), а об'єми камер - 16 та 17 (Фіг. 1), практично залишаються незмінні. Після вильоту кулі з глушника, відбивна пружина - 11 (Фіг. 1) повертає по центральній трубці - 6 (Фіг. 1) набір рухомих розширювальних камер - 15, 16, 17 (Фіг. 1) у вихідне положення, змушуючи обертові елементи (лопаті) - 9 (Фіг. 1, 2) рухатись у зворотному напрямку, додатково охолоджувати та повертати залишки порохових газів усередину глушника через отвори - 7.2 центральної трубки - 6 (Фіг. 1). При поверненні рухомих розширювальних камер у вихідне положення, навпаки - збільшується об'єм третьої камери - 17 (Фіг. 1), що сприяє додатковому розширенню порохових газів. Стопорна пружина - 8 (Фіг. 1) виконує функції демпфера після повернення рухомих розширювальних камер. Аналізуючи конструкції глушників, було встановлено, що запропонована корисна модель може виготовлятись з нержавіючої сталі, легких тугоплавких металів або їх сплавів. Причино-наслідковий зв'язок між сукупністю ознак, що заявляються, можна пояснити наступним чином: - завдяки використанню нової конструкції глушника звуку пострілу вогнепальної зброї (ГЧ-1), з набором трьох рухомих розширювальних камер, обмежених поперечними перегородками, в яких на центральній трубці змонтовані парні обертові елементи (лопаті) різностороннього обертання, забезпечується достатнє зниження тиску та швидкості порохових газів (за рахунок переміщення рухомих камер, обертання лопатей та стискання відбивної пружини), створюється значне різностороннє вихроутворення в кожній рухомій розширювальній камері, яке охолоджує порохові гази в міру проходження їх по глушнику, що дозволяє значно знизити звук пострілу, ліквідувати вихід полум'я з глушника та зменшити віддачу зброї. Таким чином, зникає необхідність у використанні глушників зниження звуку пострілу з обмеженими функціями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Глушник звуку пострілу вогнепальної зброї (ГЧ-1), який складається з циліндричного корпусу, вузла стикування зі стволом зброї, центральної трубки для прольоту кулі, обертових елементів (лопатей), розширювальних камер, поперечних перегородок, пружин, який відрізняється тим, що в кожній з трьох рухомих розширювальних камер встановлені поперечні перегородки та парні обертові елементи (лопаті) з різностороннім обертанням, які змонтовані на центральній трубці в корпусі глушника, положення та переміщення яких по центральній трубці фіксують стопорна та відбивна пружини. 2 UA 101643 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
