Глушник звуку пострілу вогнепальної зброї (гч-2)

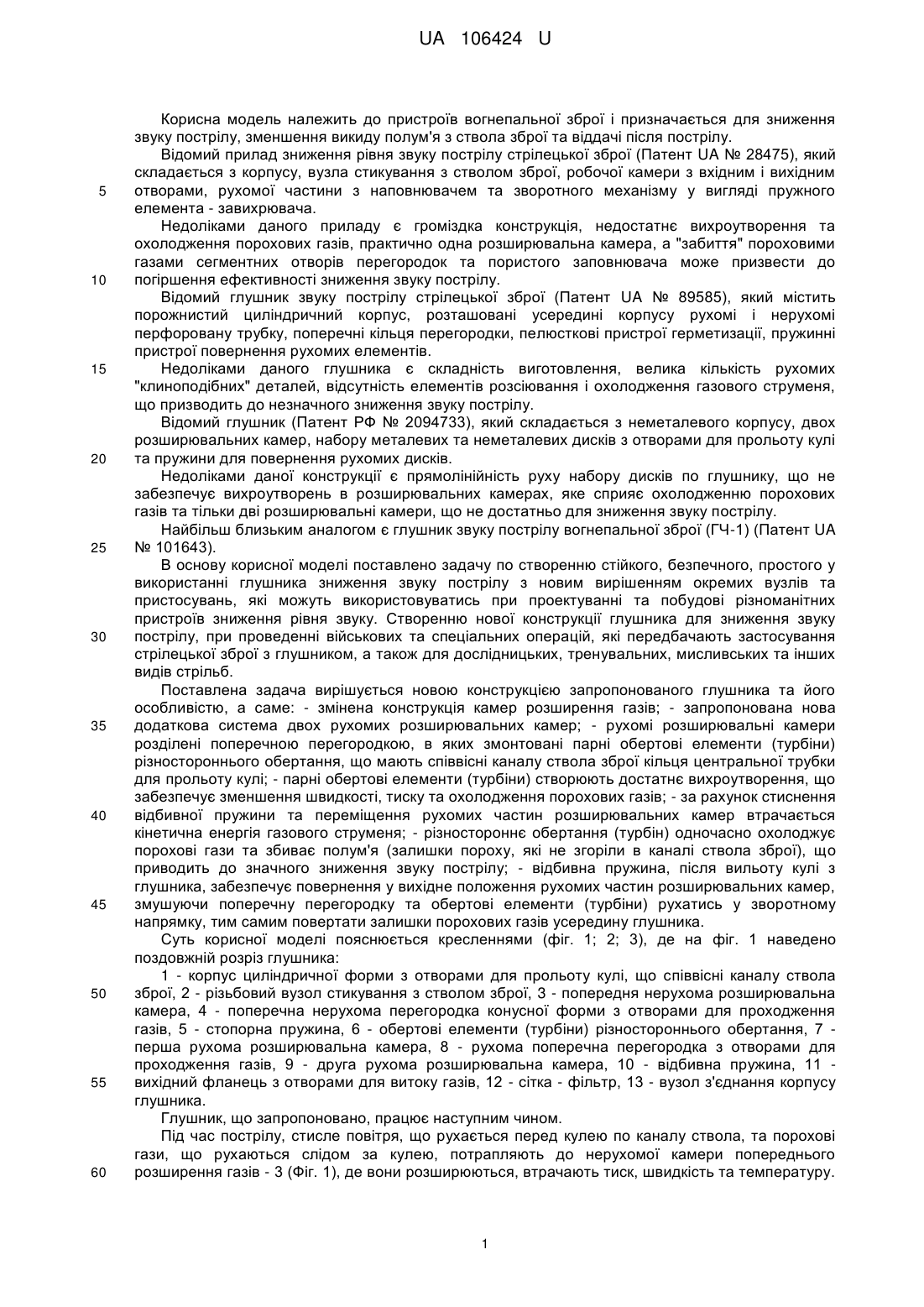

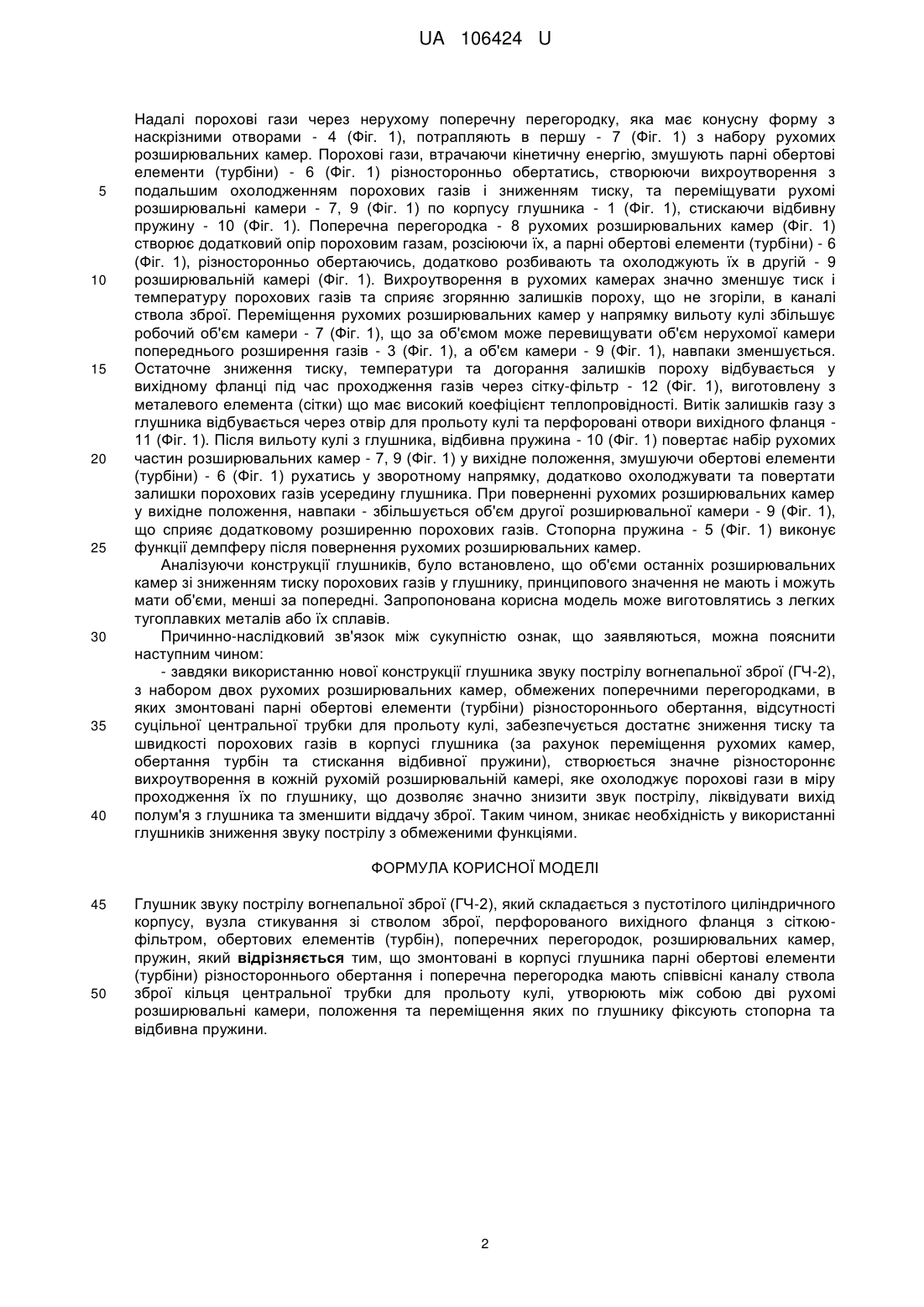

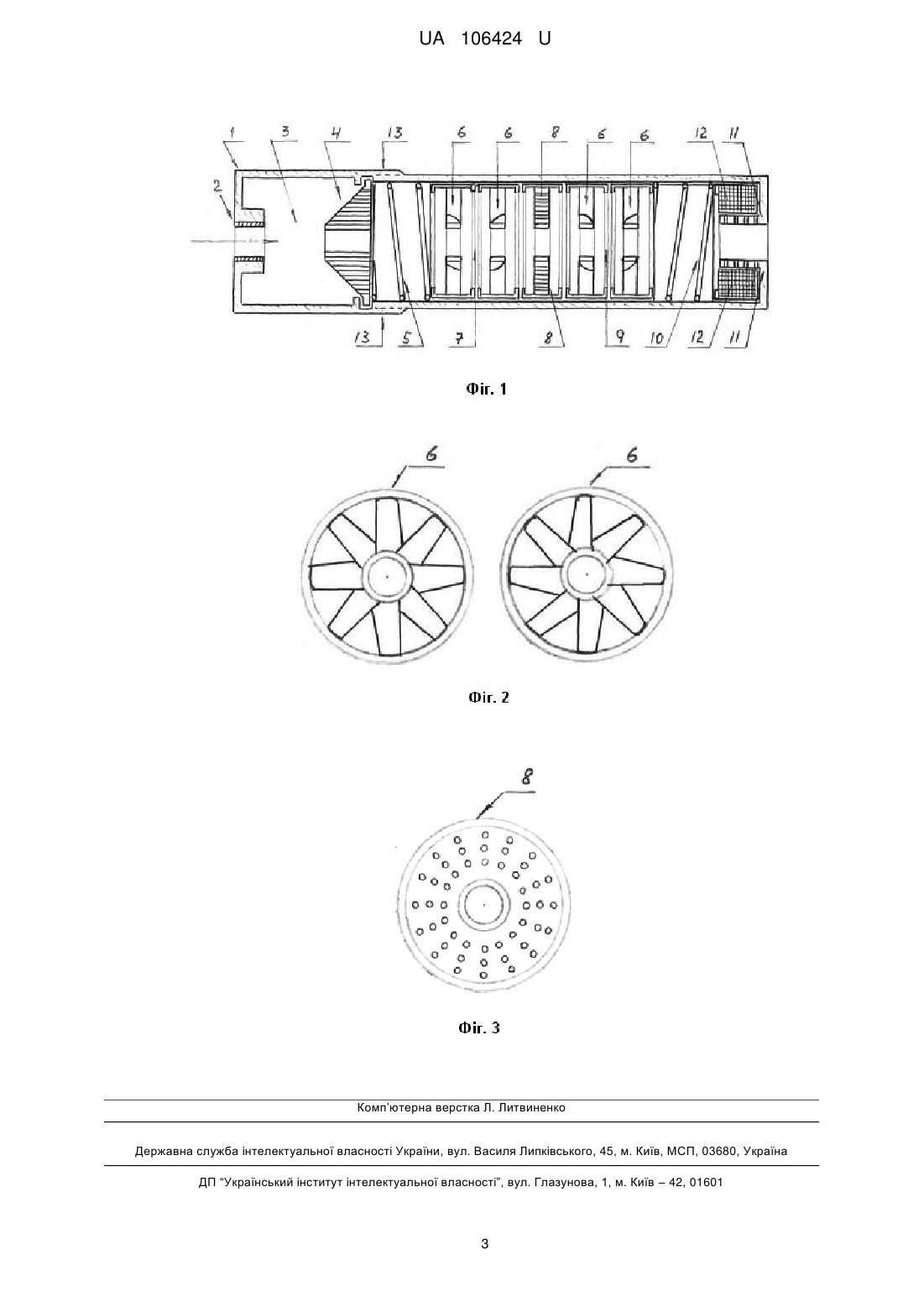

Реферат: UA 106424 U UA 106424 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв вогнепальної зброї і призначається для зниження звуку пострілу, зменшення викиду полум'я з ствола зброї та віддачі після пострілу. Відомий прилад зниження рівня звуку пострілу стрілецької зброї (Патент UA № 28475), який складається з корпусу, вузла стикування з стволом зброї, робочої камери з вхідним і вихідним отворами, рухомої частини з наповнювачем та зворотного механізму у вигляді пружного елемента - завихрювача. Недоліками даного приладу є громіздка конструкція, недостатнє вихроутворення та охолодження порохових газів, практично одна розширювальна камера, а "забиття" пороховими газами сегментних отворів перегородок та пористого заповнювача може призвести до погіршення ефективності зниження звуку пострілу. Відомий глушник звуку пострілу стрілецької зброї (Патент UA № 89585), який містить порожнистий циліндричний корпус, розташовані усередині корпусу рухомі і нерухомі перфоровану трубку, поперечні кільця перегородки, пелюсткові пристрої герметизації, пружинні пристрої повернення рухомих елементів. Недоліками даного глушника є складність виготовлення, велика кількість рухомих "клиноподібних" деталей, відсутність елементів розсіювання і охолодження газового струменя, що призводить до незначного зниження звуку пострілу. Відомий глушник (Патент РФ № 2094733), який складається з неметалевого корпусу, двох розширювальних камер, набору металевих та неметалевих дисків з отворами для прольоту кулі та пружини для повернення рухомих дисків. Недоліками даної конструкції є прямолінійність руху набору дисків по глушнику, що не забезпечує вихроутворень в розширювальних камерах, яке сприяє охолодженню порохових газів та тільки дві розширювальні камери, що не достатньо для зниження звуку пострілу. Найбільш близьким аналогом є глушник звуку пострілу вогнепальної зброї (ГЧ-1) (Патент UA № 101643). В основу корисної моделі поставлено задачу по створенню стійкого, безпечного, простого у використанні глушника зниження звуку пострілу з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних пристроїв зниження рівня звуку. Створенню нової конструкції глушника для зниження звуку пострілу, при проведенні військових та спеціальних операцій, які передбачають застосування стрілецької зброї з глушником, а також для дослідницьких, тренувальних, мисливських та інших видів стрільб. Поставлена задача вирішується новою конструкцією запропонованого глушника та його особливістю, а саме: - змінена конструкція камер розширення газів; - запропонована нова додаткова система двох рухомих розширювальних камер; - рухомі розширювальні камери розділені поперечною перегородкою, в яких змонтовані парні обертові елементи (турбіни) різностороннього обертання, що мають співвісні каналу ствола зброї кільця центральної трубки для прольоту кулі; - парні обертові елементи (турбіни) створюють достатнє вихроутворення, що забезпечує зменшення швидкості, тиску та охолодження порохових газів; - за рахунок стиснення відбивної пружини та переміщення рухомих частин розширювальних камер втрачається кінетична енергія газового струменя; - різностороннє обертання (турбін) одночасно охолоджує порохові гази та збиває полум'я (залишки пороху, які не згоріли в каналі ствола зброї), що приводить до значного зниження звуку пострілу; - відбивна пружина, після вильоту кулі з глушника, забезпечує повернення у вихідне положення рухомих частин розширювальних камер, змушуючи поперечну перегородку та обертові елементи (турбіни) рухатись у зворотному напрямку, тим самим повертати залишки порохових газів усередину глушника. Суть корисної моделі пояснюється кресленнями (фіг. 1; 2; 3), де на фіг. 1 наведено поздовжній розріз глушника: 1 - корпус циліндричної форми з отворами для прольоту кулі, що співвісні каналу ствола зброї, 2 - різьбовий вузол стикування з стволом зброї, 3 - попередня нерухома розширювальна камера, 4 - поперечна нерухома перегородка конусної форми з отворами для проходження газів, 5 - стопорна пружина, 6 - обертові елементи (турбіни) різностороннього обертання, 7 перша рухома розширювальна камера, 8 - рухома поперечна перегородка з отворами для проходження газів, 9 - друга рухома розширювальна камера, 10 - відбивна пружина, 11 вихідний фланець з отворами для витоку газів, 12 - сітка - фільтр, 13 - вузол з'єднання корпусу глушника. Глушник, що запропоновано, працює наступним чином. Під час пострілу, стисле повітря, що рухається перед кулею по каналу ствола, та порохові гази, що рухаються слідом за кулею, потрапляють до нерухомої камери попереднього розширення газів - 3 (Фіг. 1), де вони розширюються, втрачають тиск, швидкість та температуру. 1 UA 106424 U 5 10 15 20 25 30 35 40 Надалі порохові гази через нерухому поперечну перегородку, яка має конусну форму з наскрізними отворами - 4 (Фіг. 1), потрапляють в першу - 7 (Фіг. 1) з набору рухомих розширювальних камер. Порохові гази, втрачаючи кінетичну енергію, змушують парні обертові елементи (турбіни) - 6 (Фіг. 1) різносторонньо обертатись, створюючи вихроутворення з подальшим охолодженням порохових газів і зниженням тиску, та переміщувати рухомі розширювальні камери - 7, 9 (Фіг. 1) по корпусу глушника - 1 (Фіг. 1), стискаючи відбивну пружину - 10 (Фіг. 1). Поперечна перегородка - 8 рухомих розширювальних камер (Фіг. 1) створює додатковий опір пороховим газам, розсіюючи їх, а парні обертові елементи (турбіни) - 6 (Фіг. 1), різносторонньо обертаючись, додатково розбивають та охолоджують їх в другій - 9 розширювальній камері (Фіг. 1). Вихроутворення в рухомих камерах значно зменшує тиск і температуру порохових газів та сприяє згорянню залишків пороху, що не згоріли, в каналі ствола зброї. Переміщення рухомих розширювальних камер у напрямку вильоту кулі збільшує робочий об'єм камери - 7 (Фіг. 1), що за об'ємом може перевищувати об'єм нерухомої камери попереднього розширення газів - 3 (Фіг. 1), а об'єм камери - 9 (Фіг. 1), навпаки зменшується. Остаточне зниження тиску, температури та догорання залишків пороху відбувається у вихідному фланці під час проходження газів через сітку-фільтр - 12 (Фіг. 1), виготовлену з металевого елемента (сітки) що має високий коефіцієнт теплопровідності. Витік залишків газу з глушника відбувається через отвір для прольоту кулі та перфоровані отвори вихідного фланця 11 (Фіг. 1). Після вильоту кулі з глушника, відбивна пружина - 10 (Фіг. 1) повертає набір рухомих частин розширювальних камер - 7, 9 (Фіг. 1) у вихідне положення, змушуючи обертові елементи (турбіни) - 6 (Фіг. 1) рухатись у зворотному напрямку, додатково охолоджувати та повертати залишки порохових газів усередину глушника. При поверненні рухомих розширювальних камер у вихідне положення, навпаки - збільшується об'єм другої розширювальної камери - 9 (Фіг. 1), що сприяє додатковому розширенню порохових газів. Стопорна пружина - 5 (Фіг. 1) виконує функції демпферу після повернення рухомих розширювальних камер. Аналізуючи конструкції глушників, було встановлено, що об'єми останніх розширювальних камер зі зниженням тиску порохових газів у глушнику, принципового значення не мають і можуть мати об'єми, менші за попередні. Запропонована корисна модель може виготовлятись з легких тугоплавких металів або їх сплавів. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, можна пояснити наступним чином: - завдяки використанню нової конструкції глушника звуку пострілу вогнепальної зброї (ГЧ-2), з набором двох рухомих розширювальних камер, обмежених поперечними перегородками, в яких змонтовані парні обертові елементи (турбіни) різностороннього обертання, відсутності суцільної центральної трубки для прольоту кулі, забезпечується достатнє зниження тиску та швидкості порохових газів в корпусі глушника (за рахунок переміщення рухомих камер, обертання турбін та стискання відбивної пружини), створюється значне різностороннє вихроутворення в кожній рухомій розширювальній камері, яке охолоджує порохові гази в міру проходження їх по глушнику, що дозволяє значно знизити звук пострілу, ліквідувати вихід полум'я з глушника та зменшити віддачу зброї. Таким чином, зникає необхідність у використанні глушників зниження звуку пострілу з обмеженими функціями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Глушник звуку пострілу вогнепальної зброї (ГЧ-2), який складається з пустотілого циліндричного корпусу, вузла стикування зі стволом зброї, перфорованого вихідного фланця з сіткоюфільтром, обертових елементів (турбін), поперечних перегородок, розширювальних камер, пружин, який відрізняється тим, що змонтовані в корпусі глушника парні обертові елементи (турбіни) різностороннього обертання і поперечна перегородка мають співвісні каналу ствола зброї кільця центральної трубки для прольоту кулі, утворюють між собою дві рухомі розширювальні камери, положення та переміщення яких по глушнику фіксують стопорна та відбивна пружини. 2 UA 106424 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
