Полотно дверей дерев’яних

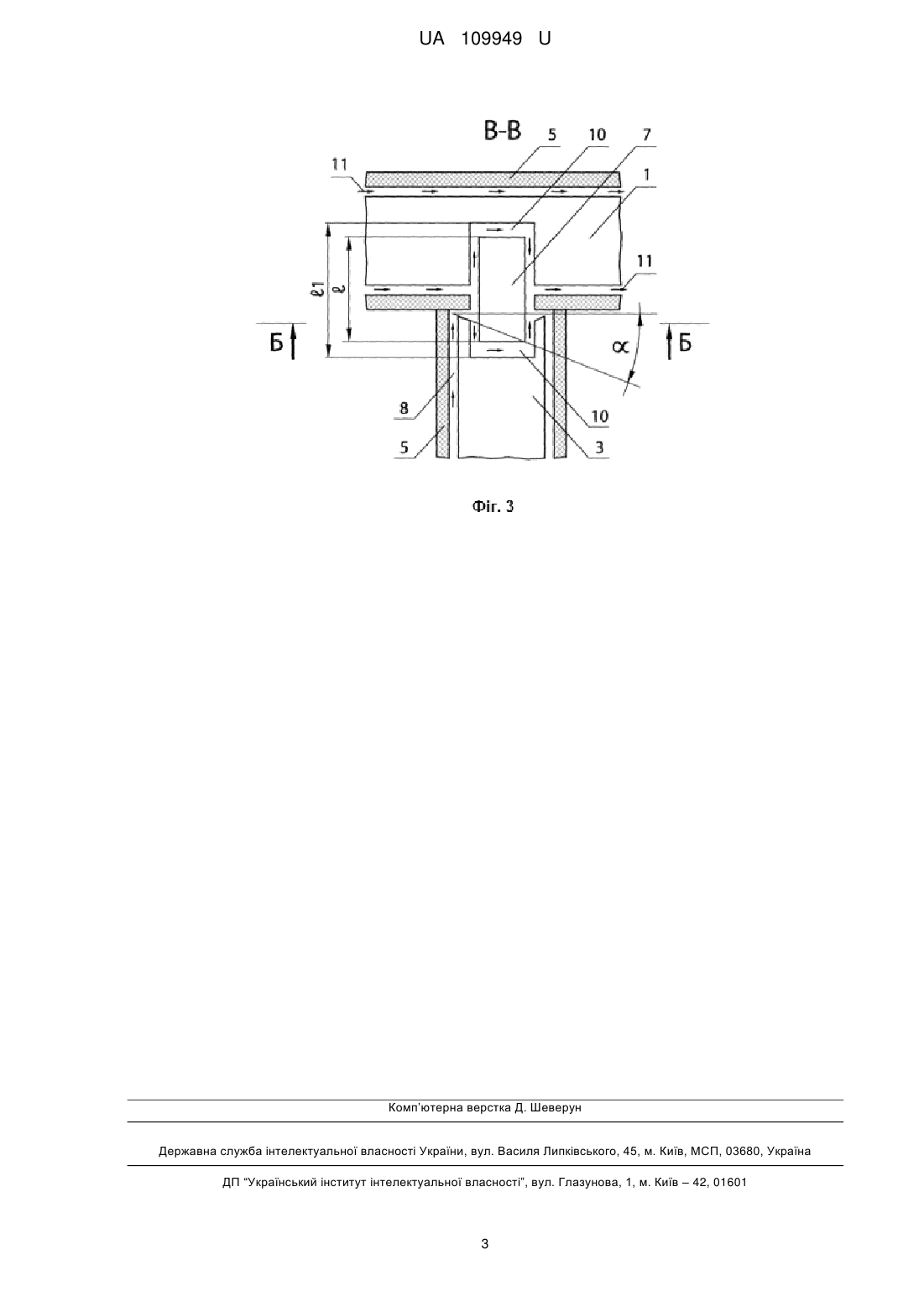

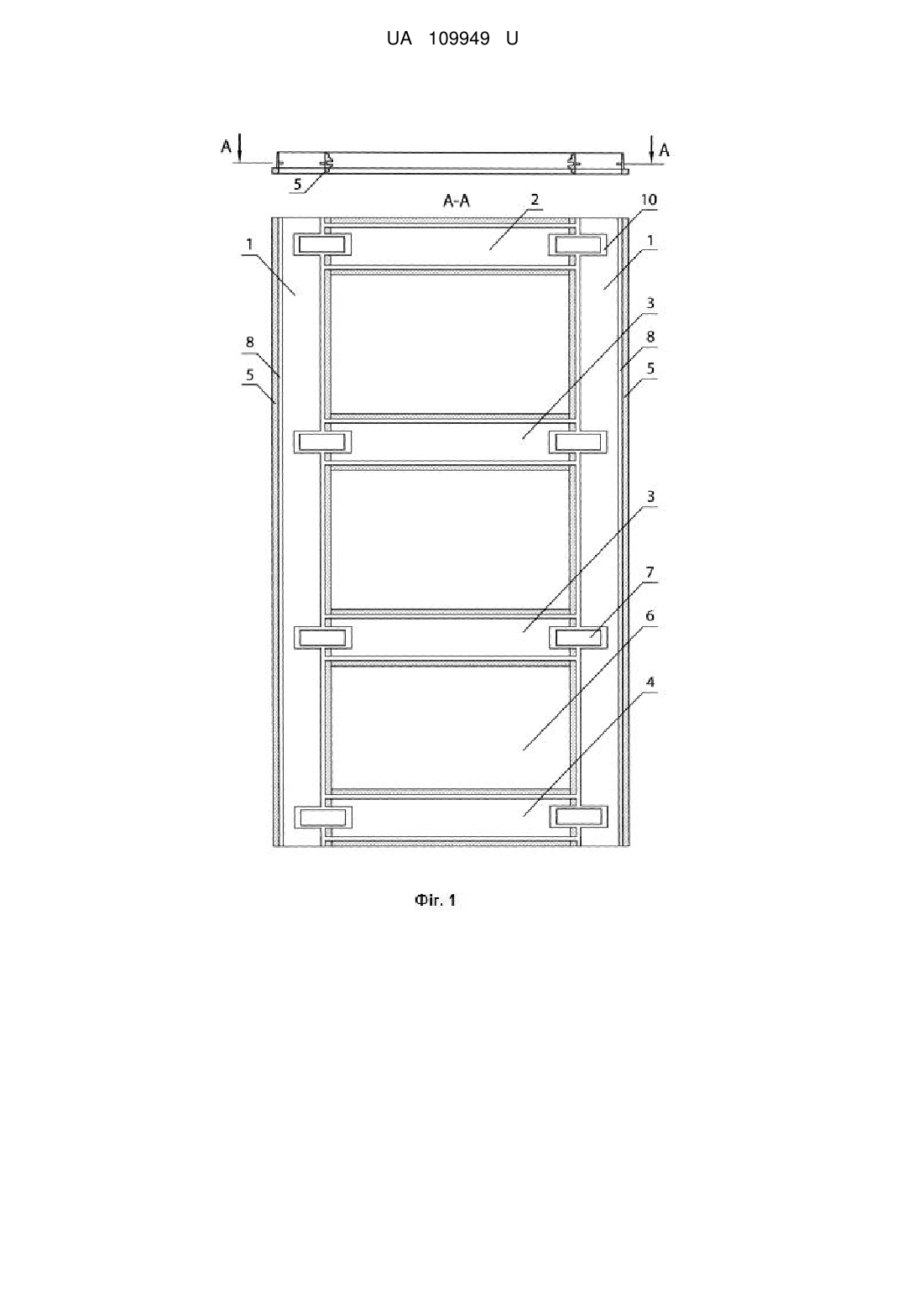

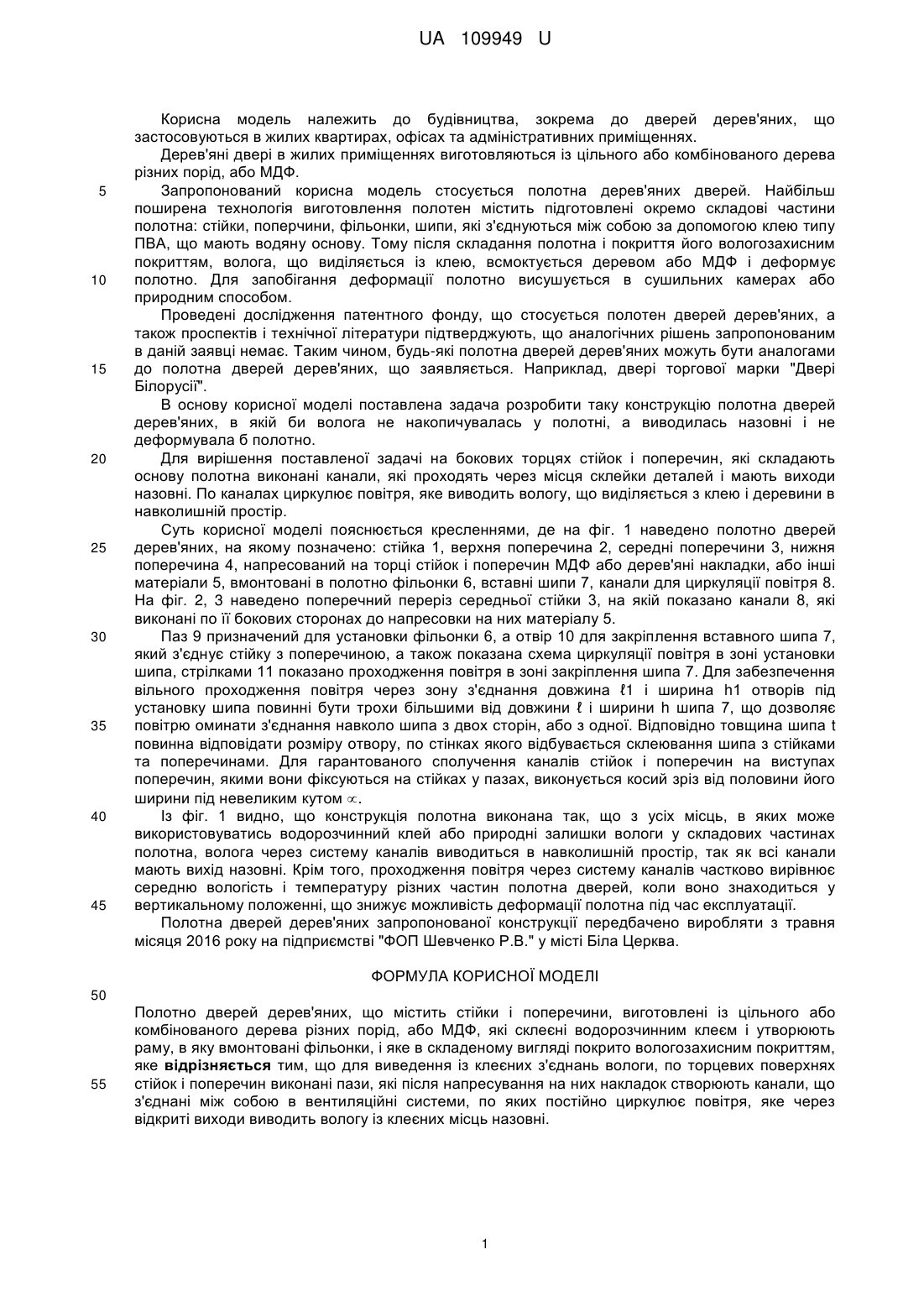

Реферат: Полотно дверей дерев'яних містить стійки і поперечини, виготовлені із цільного або комбінованого дерева різних порід, або МДФ, які склеєні водорозчинним клеєм і утворюють раму, в яку вмонтовані фільонки, і яке в складеному вигляді покрито вологозахисним покриттям. Для виведення із клеєних з'єднань вологи, по торцевих поверхнях стійок і поперечин виконані пази, які після напресування на них накладок створюють канали, що з'єднані між собою в вентиляційні системи, по яких постійно циркулює повітря, яке через відкриті виходи виводить вологу із клеєних місць назовні. UA 109949 U (54) ПОЛОТНО ДВЕРЕЙ ДЕРЕВ'ЯНИХ UA 109949 U UA 109949 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, зокрема до дверей дерев'яних, що застосовуються в жилих квартирах, офісах та адміністративних приміщеннях. Дерев'яні двері в жилих приміщеннях виготовляються із цільного або комбінованого дерева різних порід, або МДФ. Запропонований корисна модель стосується полотна дерев'яних дверей. Найбільш поширена технологія виготовлення полотен містить підготовлені окремо складові частини полотна: стійки, поперчини, фільонки, шипи, які з'єднуються між собою за допомогою клею типу ПВА, що мають водяну основу. Тому після складання полотна і покриття його вологозахисним покриттям, волога, що виділяється із клею, всмоктується деревом або МДФ і деформує полотно. Для запобігання деформації полотно висушується в сушильних камерах або природним способом. Проведені дослідження патентного фонду, що стосується полотен дверей дерев'яних, а також проспектів і технічної літератури підтверджують, що аналогічних рішень запропонованим в даній заявці немає. Таким чином, будь-які полотна дверей дерев'яних можуть бути аналогами до полотна дверей дерев'яних, що заявляється. Наприклад, двері торгової марки "Двері Білорусії". В основу корисної моделі поставлена задача розробити таку конструкцію полотна дверей дерев'яних, в якій би волога не накопичувалась у полотні, а виводилась назовні і не деформувала б полотно. Для вирішення поставленої задачі на бокових торцях стійок і поперечин, які складають основу полотна виконані канали, які проходять через місця склейки деталей і мають виходи назовні. По каналах циркулює повітря, яке виводить вологу, що виділяється з клею і деревини в навколишній простір. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 наведено полотно дверей дерев'яних, на якому позначено: стійка 1, верхня поперечина 2, середні поперечини 3, нижня поперечина 4, напресований на торці стійок і поперечин МДФ або дерев'яні накладки, або інші матеріали 5, вмонтовані в полотно фільонки 6, вставні шипи 7, канали для циркуляції повітря 8. На фіг. 2, 3 наведено поперечний переріз середньої стійки 3, на якій показано канали 8, які виконані по її бокових сторонах до напресовки на них матеріалу 5. Паз 9 призначений для установки фільонки 6, а отвір 10 для закріплення вставного шипа 7, який з'єднує стійку з поперечиною, а також показана схема циркуляції повітря в зоні установки шипа, стрілками 11 показано проходження повітря в зоні закріплення шипа 7. Для забезпечення вільного проходження повітря через зону з'єднання довжина ℓ1 і ширина h1 отворів під установку шипа повинні бути трохи більшими від довжини ℓ і ширини h шипа 7, що дозволяє повітрю оминати з'єднання навколо шипа з двох сторін, або з одної. Відповідно товщина шипа t повинна відповідати розміру отвору, по стінках якого відбувається склеювання шипа з стійками та поперечинами. Для гарантованого сполучення каналів стійок і поперечин на виступах поперечин, якими вони фіксуються на стійках у пазах, виконується косий зріз від половини його ширини під невеликим кутом . Із фіг. 1 видно, що конструкція полотна виконана так, що з усіх місць, в яких може використовуватись водорозчинний клей або природні залишки вологи у складових частинах полотна, волога через систему каналів виводиться в навколишній простір, так як всі канали мають вихід назовні. Крім того, проходження повітря через систему каналів частково вирівнює середню вологість і температуру різних частин полотна дверей, коли воно знаходиться у вертикальному положенні, що знижує можливість деформації полотна під час експлуатації. Полотна дверей дерев'яних запропонованої конструкції передбачено виробляти з травня місяця 2016 року на підприємстві "ФОП Шевченко Р.В." у місті Біла Церква. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Полотно дверей дерев'яних, що містить стійки і поперечини, виготовлені із цільного або комбінованого дерева різних порід, або МДФ, які склеєні водорозчинним клеєм і утворюють раму, в яку вмонтовані фільонки, і яке в складеному вигляді покрито вологозахисним покриттям, яке відрізняється тим, що для виведення із клеєних з'єднань вологи, по торцевих поверхнях стійок і поперечин виконані пази, які після напресування на них накладок створюють канали, що з'єднані між собою в вентиляційні системи, по яких постійно циркулює повітря, яке через відкриті виходи виводить вологу із клеєних місць назовні. 1 UA 109949 U 2 UA 109949 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
