Система холодного, гарячого водопостачання та теплопостачання багатокімнатних квартир

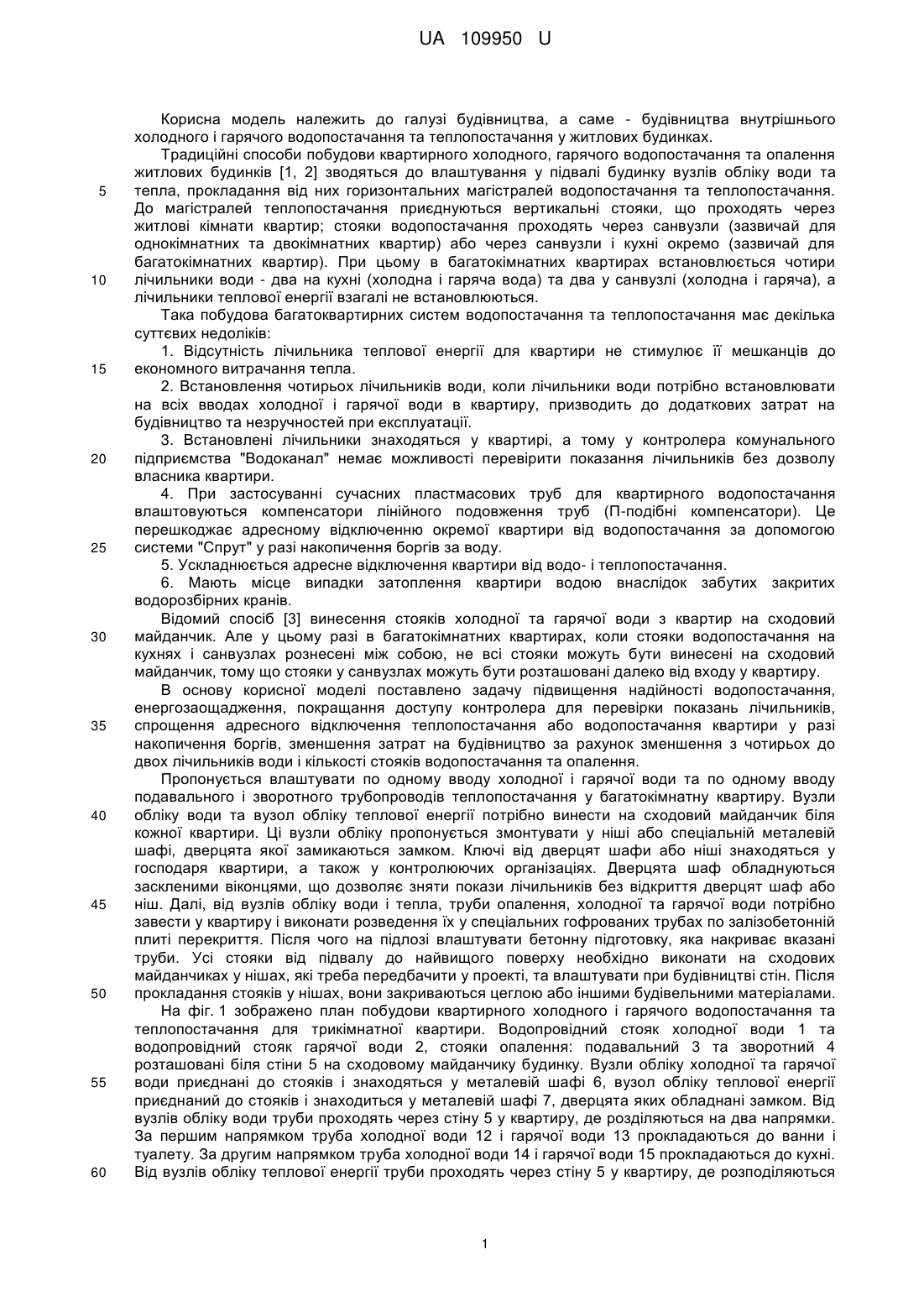

Реферат: Система холодного, гарячого водопостачання та теплопостачання багатокімнатних квартир включає водопровідні стояки, стояки опалення, квартирні вузли обліку води та тепла, квартирні розподільні трубопроводи. При цьому стояки водопостачання, теплопостачання та вузли обліку води і тепла встановлені на сходовому майданчику. UA 109950 U (12) UA 109950 U UA 109950 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме - будівництва внутрішнього холодного і гарячого водопостачання та теплопостачання у житлових будинках. Традиційні способи побудови квартирного холодного, гарячого водопостачання та опалення житлових будинків [1, 2] зводяться до влаштування у підвалі будинку вузлів обліку води та тепла, прокладання від них горизонтальних магістралей водопостачання та теплопостачання. До магістралей теплопостачання приєднуються вертикальні стояки, що проходять через житлові кімнати квартир; стояки водопостачання проходять через санвузли (зазвичай для однокімнатних та двокімнатних квартир) або через санвузли і кухні окремо (зазвичай для багатокімнатних квартир). При цьому в багатокімнатних квартирах встановлюється чотири лічильники води - два на кухні (холодна і гаряча вода) та два у санвузлі (холодна і гаряча), а лічильники теплової енергії взагалі не встановлюються. Така побудова багатоквартирних систем водопостачання та теплопостачання має декілька суттєвих недоліків: 1. Відсутність лічильника теплової енергії для квартири не стимулює її мешканців до економного витрачання тепла. 2. Встановлення чотирьох лічильників води, коли лічильники води потрібно встановлювати на всіх вводах холодної і гарячої води в квартиру, призводить до додаткових затрат на будівництво та незручностей при експлуатації. 3. Встановлені лічильники знаходяться у квартирі, а тому у контролера комунального підприємства "Водоканал" немає можливості перевірити показання лічильників без дозволу власника квартири. 4. При застосуванні сучасних пластмасових труб для квартирного водопостачання влаштовуються компенсатори лінійного подовження труб (П-подібні компенсатори). Це перешкоджає адресному відключенню окремої квартири від водопостачання за допомогою системи "Спрут" у разі накопичення боргів за воду. 5. Ускладнюється адресне відключення квартири від водо- і теплопостачання. 6. Мають місце випадки затоплення квартири водою внаслідок забутих закритих водорозбірних кранів. Відомий спосіб [3] винесення стояків холодної та гарячої води з квартир на сходовий майданчик. Але у цьому разі в багатокімнатних квартирах, коли стояки водопостачання на кухнях і санвузлах рознесені між собою, не всі стояки можуть бути винесені на сходовий майданчик, тому що стояки у санвузлах можуть бути розташовані далеко від входу у квартиру. В основу корисної моделі поставлено задачу підвищення надійності водопостачання, енергозаощадження, покращання доступу контролера для перевірки показань лічильників, спрощення адресного відключення теплопостачання або водопостачання квартири у разі накопичення боргів, зменшення затрат на будівництво за рахунок зменшення з чотирьох до двох лічильників води і кількості стояків водопостачання та опалення. Пропонується влаштувати по одному вводу холодної і гарячої води та по одному вводу подавального і зворотного трубопроводів теплопостачання у багатокімнатну квартиру. Вузли обліку води та вузол обліку теплової енергії потрібно винести на сходовий майданчик біля кожної квартири. Ці вузли обліку пропонується змонтувати у ніші або спеціальній металевій шафі, дверцята якої замикаються замком. Ключі від дверцят шафи або ніші знаходяться у господаря квартири, а також у контролюючих організаціях. Дверцята шаф обладнуються заскленими віконцями, що дозволяє зняти покази лічильників без відкриття дверцят шаф або ніш. Далі, від вузлів обліку води і тепла, труби опалення, холодної та гарячої води потрібно завести у квартиру і виконати розведення їх у спеціальних гофрованих трубах по залізобетонній плиті перекриття. Після чого на підлозі влаштувати бетонну підготовку, яка накриває вказані труби. Усі стояки від підвалу до найвищого поверху необхідно виконати на сходових майданчиках у нішах, які треба передбачити у проекті, та влаштувати при будівництві стін. Після прокладання стояків у нішах, вони закриваються цеглою або іншими будівельними матеріалами. На фіг. 1 зображено план побудови квартирного холодного і гарячого водопостачання та теплопостачання для трикімнатної квартири. Водопровідний стояк холодної води 1 та водопровідний стояк гарячої води 2, стояки опалення: подавальний 3 та зворотний 4 розташовані біля стіни 5 на сходовому майданчику будинку. Вузли обліку холодної та гарячої води приєднані до стояків і знаходяться у металевій шафі 6, вузол обліку теплової енергії приєднаний до стояків і знаходиться у металевій шафі 7, дверцята яких обладнані замком. Від вузлів обліку води труби проходять через стіну 5 у квартиру, де розділяються на два напрямки. За першим напрямком труба холодної води 12 і гарячої води 13 прокладаються до ванни і туалету. За другим напрямком труба холодної води 14 і гарячої води 15 прокладаються до кухні. Від вузлів обліку теплової енергії труби проходять через стіну 5 у квартиру, де розподіляються 1 UA 109950 U 5 10 15 20 25 30 35 40 наступним чином: подавальна магістраль 16 і зворотна магістраль 17 прокладаються вздовж всієї квартири, а до них приєднуються подавальні 18 і зворотні 19 труби, що надходять до радіаторів 20 кожної кімнати, а також кухні. Труби опалення пластмасові (зазвичай, поліпропіленові), які прокладаються у футлярах (гофрованих трубах) у бетонній підготовці підлоги квартири. Система водопостачання багатокімнатної квартири працює наступним чином: холодна вода із стояка 1 і гаряча вода із стояка 2, які знаходяться біля стіни 5, надходить через кран 8, фільтр 9, лічильник води 10 та зворотний клапан 11 у квартирні розподільні труби. Трубами 14 та 15 холодна і гаряча вода надходить у кухню, а трубами 12 та 13 у ванну і туалет. Вузли обліку води закриті у металевій шафі 6 на сходовому майданчику. На фіг. 2 зображена схема вузла обліку води. Кожен вузол обліку включає кран 8, фільтр 9, лічильник води 10, зворотній клапан 11. На фіг. 3 зображено план побудови квартирного холодного і гарячого водопостачання та теплопостачання, який відрізняється тим, що всі стояки змонтовані у нішах 21, а труби холодного 22 та гарячого 23 водопостачання прокладаються за одним напрямком до кухні. Система теплопостачання багатокімнатної квартири працює наступним чином: теплоносій (гаряча вода) із подавального стояка 3, який знаходиться біля стіни 5, надходить через вузол обліку теплової енергії у подавальну магістраль 16 квартири, потім до подавальних труб 18 і через радіатори 20 потрапляє у зворотні труби 19 та зворотну магістраль 17, яка проходить через стіну 5, вузол обліку теплової енергії та потрапляє у зворотній стояк 4. Вузол обліку теплової енергії закритий у металевій шафі або ніші 21 на сходовому майданчику. Таким чином: - підвищується надійність водопостачання за рахунок відвернення можливого затоплення квартири водою шляхом простого відключення водопостачання при виході з квартири; - з'явилась можливість заощадження теплової енергії шляхом виключення опалення на період відсутності мешканців квартири протягом денної частини доби; - число стояків холодного і гарячого водопостачання для квартири зменшено з чотирьох до двох; - зменшено з чотирьох до двох лічильників води; - значно спростився доступ контролерів до лічильників води і тепла; - вирішена задача адресного відключення абонента від холодного і гарячого водопостачання та теплопостачання у разі накопичення боргів; - повірку лічильників організації "Теплоенерго" та "Водоканал" зможуть виконувати без участі власника квартири. Джерела інформації: 1. Кравченко B.C. Водопостачання та каналізація: Підручник / B.C. Кравченко. - К.: Кондор, 2003. - 288 с. 2. Кедров B.C. Санитарно-техническое оборудование зданий: Учебник для вузов / В.С. Кедров, Е.Н. Ловцов. - М: Стройиздат, 1989. - 595 с. 3. Пат. № 35381. Україна, МПК Е03В 1/00. Спосіб побудови водопостачання багатокімнатних квартир / Новохатній В.Г., Матяш О.В., Синягівська Я.В.; заявник і патентовласник Полтавський НТУ імені Юрія Кондратюка; заявл. 30.04.2008, опубл. 10.09.2008; Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Система холодного, гарячого водопостачання та теплопостачання багатокімнатних квартир, що включає водопровідні стояки, стояки опалення, квартирні вузли обліку води та тепла, квартирні розподільні трубопроводи, яка відрізняється тим, що стояки водопостачання, теплопостачання та вузли обліку води і тепла встановлені на сходовому майданчику. 2 UA 109950 U 3 UA 109950 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
