Гвинтовий колун

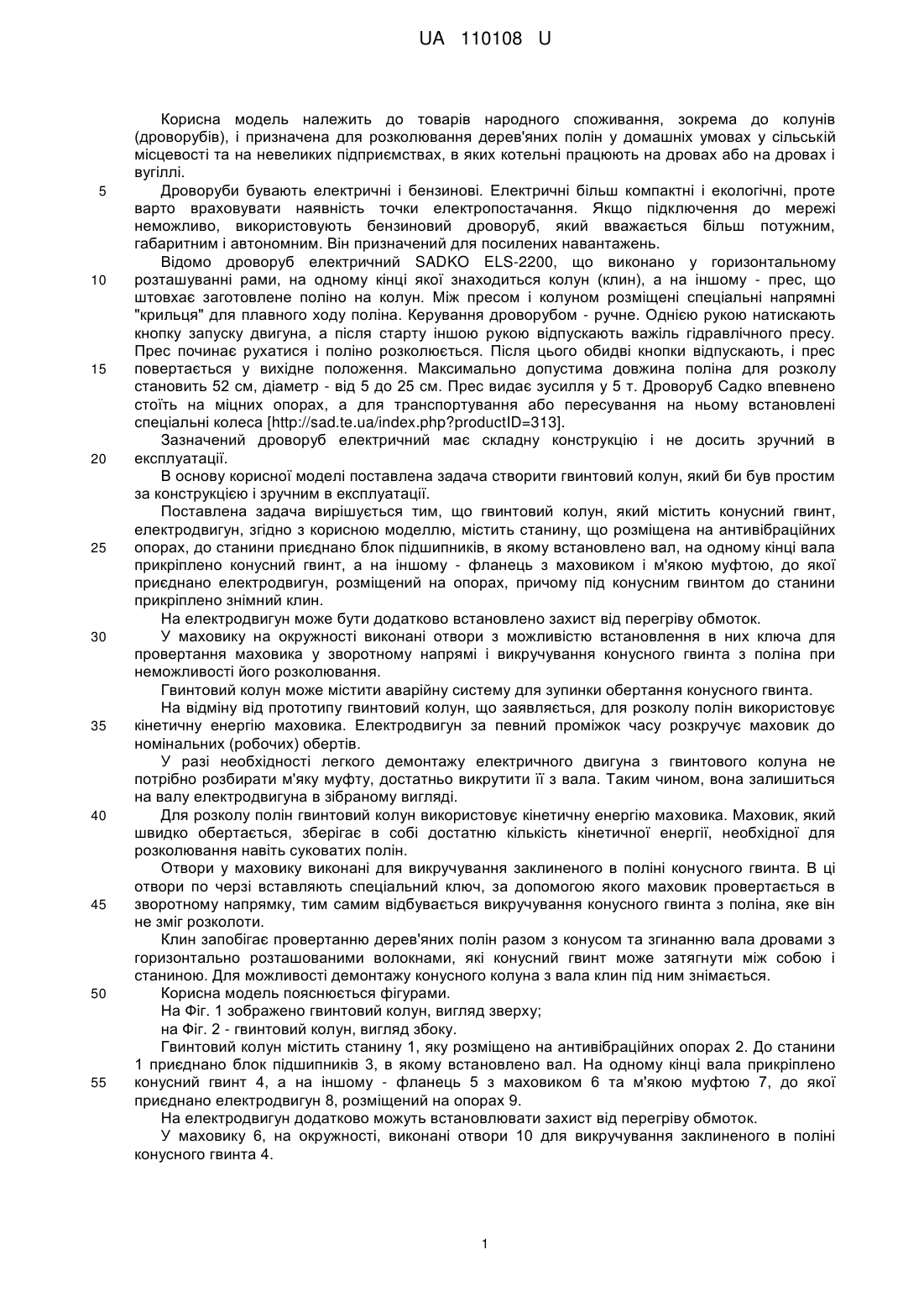

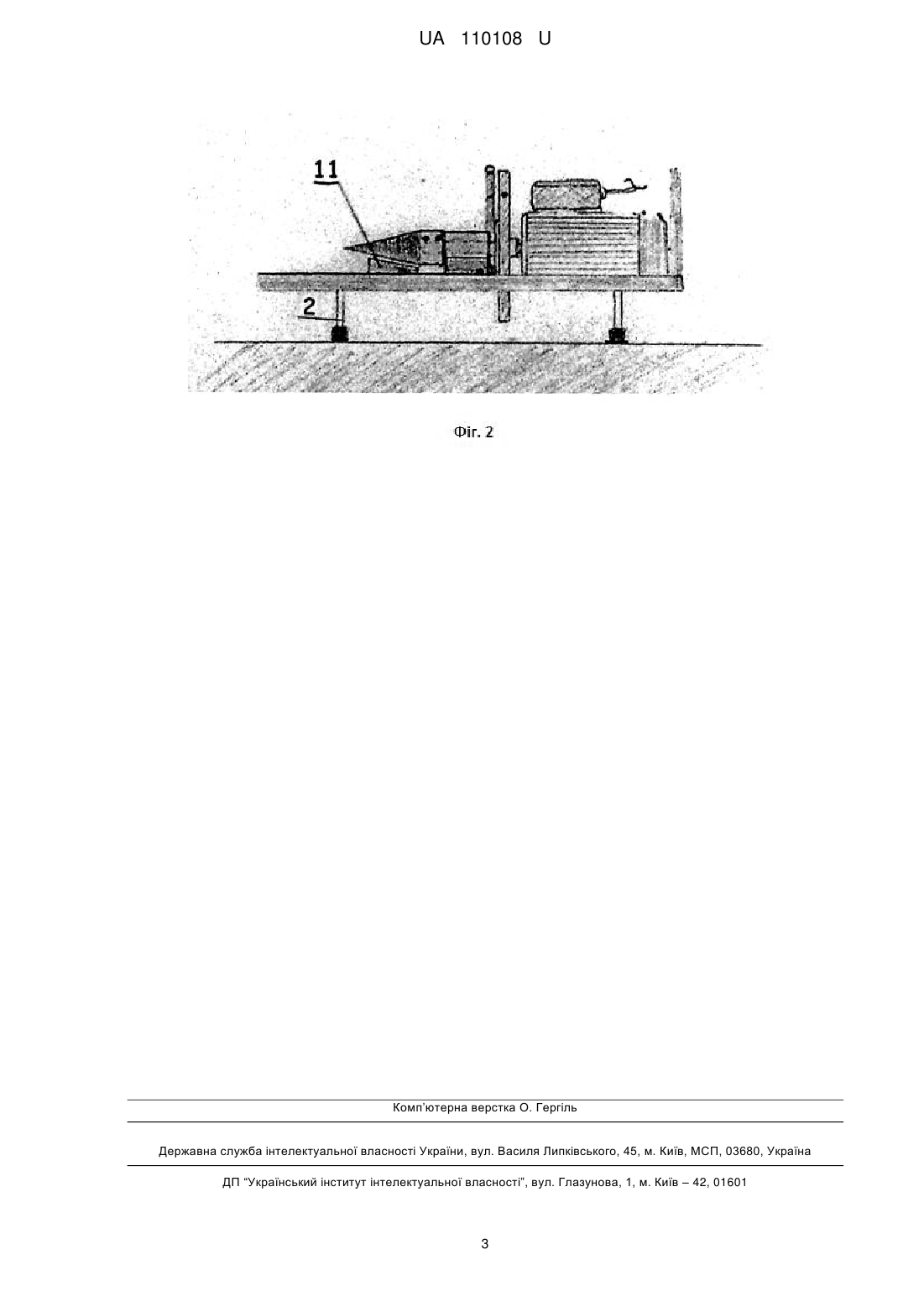

Реферат: Гвинтовий колун містить конусний гвинт, електродвигун. Колун містить станину, яка розміщена на антивібраційних опорах, до станини приєднано блок підшипників, в якому встановлено вал. На одному кінці вала прикріплено конусний гвинт, а на іншому - фланець з маховиком і м'якою муфтою, до якої приєднано електричний двигун, розміщений на опорах, причому під конусним гвинтом до станини прикріплено знімний клин для запобігання провертанню дерев'яних полін і згинанню вала. У маховику на окружності виконані отвори з можливістю встановлення в них ключа для провертання маховика у зворотному напрямі і викручування конусного гвинта з поліна при неможливості його розколювання. Колун містить захисні дужки. На електродвигун додатково встановлено захист від перегріву обмоток. Колун додатково містить аварійну систему для зупинки обертання конусного гвинта. UA 110108 U (54) ГВИНТОВИЙ КОЛУН UA 110108 U UA 110108 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до товарів народного споживання, зокрема до колунів (дроворубів), і призначена для розколювання дерев'яних полін у домашніх умовах у сільській місцевості та на невеликих підприємствах, в яких котельні працюють на дровах або на дровах і вугіллі. Дроворуби бувають електричні і бензинові. Електричні більш компактні і екологічні, проте варто враховувати наявність точки електропостачання. Якщо підключення до мережі неможливо, використовують бензиновий дроворуб, який вважається більш потужним, габаритним і автономним. Він призначений для посилених навантажень. Відомо дроворуб електричний SADKO ELS-2200, що виконано у горизонтальному розташуванні рами, на одному кінці якої знаходиться колун (клин), а на іншому - прес, що штовхає заготовлене поліно на колун. Між пресом і колуном розміщені спеціальні напрямні "крильця" для плавного ходу поліна. Керування дроворубом - ручне. Однією рукою натискають кнопку запуску двигуна, а після старту іншою рукою відпускають важіль гідравлічного пресу. Прес починає рухатися і поліно розколюється. Після цього обидві кнопки відпускають, і прес повертається у вихідне положення. Максимально допустима довжина поліна для розколу становить 52 см, діаметр - від 5 до 25 см. Прес видає зусилля у 5 т. Дроворуб Садко впевнено стоїть на міцних опорах, а для транспортування або пересування на ньому встановлені спеціальні колеса [http://sad.te.ua/index.php?productID=313]. Зазначений дроворуб електричний має складну конструкцію і не досить зручний в експлуатації. В основу корисної моделі поставлена задача створити гвинтовий колун, який би був простим за конструкцією і зручним в експлуатації. Поставлена задача вирішується тим, що гвинтовий колун, який містить конусний гвинт, електродвигун, згідно з корисною моделлю, містить станину, що розміщена на антивібраційних опорах, до станини приєднано блок підшипників, в якому встановлено вал, на одному кінці вала прикріплено конусний гвинт, а на іншому - фланець з маховиком і м'якою муфтою, до якої приєднано електродвигун, розміщений на опорах, причому під конусним гвинтом до станини прикріплено знімний клин. На електродвигун може бути додатково встановлено захист від перегріву обмоток. У маховику на окружності виконані отвори з можливістю встановлення в них ключа для провертання маховика у зворотному напрямі і викручування конусного гвинта з поліна при неможливості його розколювання. Гвинтовий колун може містити аварійну систему для зупинки обертання конусного гвинта. На відміну від прототипу гвинтовий колун, що заявляється, для розколу полін використовує кінетичну енергію маховика. Електродвигун за певний проміжок часу розкручує маховик до номінальних (робочих) обертів. У разі необхідності легкого демонтажу електричного двигуна з гвинтового колуна не потрібно розбирати м'яку муфту, достатньо викрутити її з вала. Таким чином, вона залишиться на валу електродвигуна в зібраному вигляді. Для розколу полін гвинтовий колун використовує кінетичну енергію маховика. Маховик, який швидко обертається, зберігає в собі достатню кількість кінетичної енергії, необхідної для розколювання навіть суковатих полін. Отвори у маховику виконані для викручування заклиненого в поліні конусного гвинта. В ці отвори по черзі вставляють спеціальний ключ, за допомогою якого маховик провертається в зворотному напрямку, тим самим відбувається викручування конусного гвинта з поліна, яке він не зміг розколоти. Клин запобігає провертанню дерев'яних полін разом з конусом та згинанню вала дровами з горизонтально розташованими волокнами, які конусний гвинт може затягнути між собою і станиною. Для можливості демонтажу конусного колуна з вала клин під ним знімається. Корисна модель пояснюється фігурами. На Фіг. 1 зображено гвинтовий колун, вигляд зверху; на Фіг. 2 - гвинтовий колун, вигляд збоку. Гвинтовий колун містить станину 1, яку розміщено на антивібраційних опорах 2. До станини 1 приєднано блок підшипників 3, в якому встановлено вал. На одному кінці вала прикріплено конусний гвинт 4, а на іншому - фланець 5 з маховиком 6 та м'якою муфтою 7, до якої приєднано електродвигун 8, розміщений на опорах 9. На електродвигун додатково можуть встановлювати захист від перегріву обмоток. У маховику 6, на окружності, виконані отвори 10 для викручування заклиненого в поліні конусного гвинта 4. 1 UA 110108 U 5 10 15 20 Під конусним гвинтом 4 до станини 1 прикріплено на гвинтах знімний клин 11, який запобігає провертанню дерев'яних полін разом з конусом та запобігає згинанню вала дровами з горизонтально розташованими волокнами, які конусний гвинт 4 може затягнути між собою і станиною 1. Гвинтовий колун містить захисні дужки 12, 13. Також на гвинтовий колун може бути встановлена аварійна система, яка в разі необхідності, швидко зупинить обертання конусного гвинта 4. Гвинтовий колун застосовується для розколювання дерев'яних полін. Відмінність гвинтового колуна, який заявляється, від прототипу в тому, що для розколу полін він використовує кінетичну енергію маховика 6, який швидко обертається, зберігає в собі достатню кількість кінетичної енергії, необхідної для розколювання навіть суковатих полін. Дерев'яне поліно ставлять вертикально волокнами на станину, руками або допоміжними засобами штовхають на конусний гвинт, який обертається, і при контакті з поліном натягує його на себе різьбою і розколює його. При необхідності легкого демонтажу електродвигуна з гвинтового колуна м'яку муфту, викручують з валу, залишаючи на валу електродвигуна в зібраному вигляді. На гвинтовий колун можуть встановлюватись двигуни різної потужності, швидкості обертання та модифікації. При заклиненні у поліні конусного колуна в отвори маховика по черзі вставляють спеціальний ключ, за допомогою якого маховик провертається в зворотному напрямку, викручуючи конусний гвинт з поліна, яке він не зміг розколоти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Гвинтовий колун, що містить конусний гвинт, електродвигун, який відрізняється тим, що містить станину, яка розміщена на антивібраційних опорах, до станини приєднано блок підшипників, в якому встановлено вал, на одному кінці вала прикріплено конусний гвинт, а на іншому - фланець з маховиком і м'якою муфтою, до якої приєднано електричний двигун, розміщений на опорах, причому під конусним гвинтом до станини прикріплено знімний клин для запобігання провертанню дерев'яних полін і згинанню вала. 2. Гвинтовий колун за п. 1, який відрізняється тим, що у маховику на окружності виконані отвори з можливістю встановлення в них ключа для провертання маховика у зворотному напрямі і викручування конусного гвинта з поліна при неможливості його розколювання. 3. Гвинтовий колун за п. 1, який відрізняється тим, що містить захисні дужки. 4. Гвинтовий колун за п. 1, який відрізняється тим, що на електродвигун додатково встановлено захист від перегріву обмоток. 5. Гвинтовий колун за п. 1, який відрізняється тим, що додатково містить аварійну систему для зупинки обертання конусного гвинта. 2 UA 110108 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
