Самофіксуючий будівельний блок

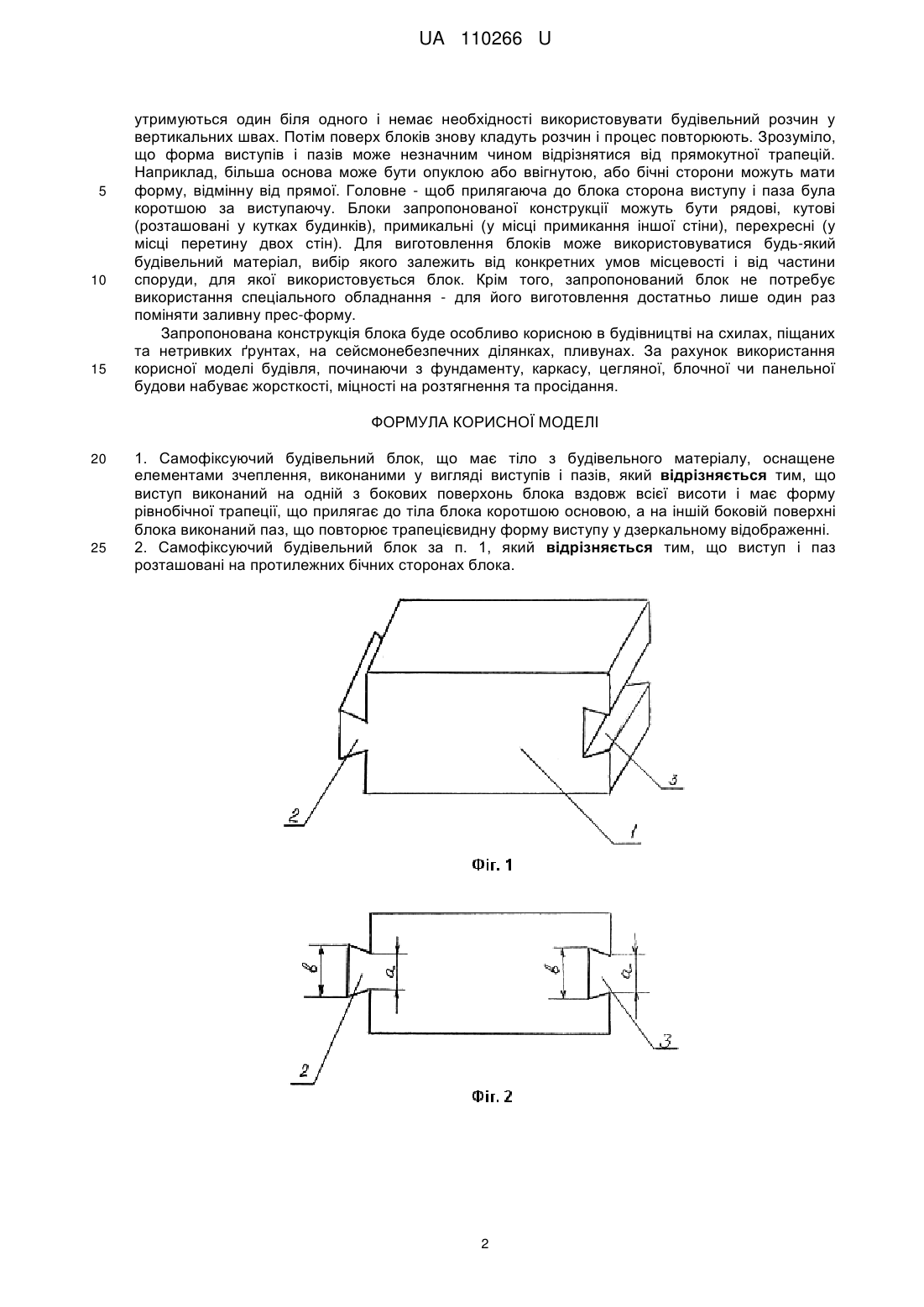

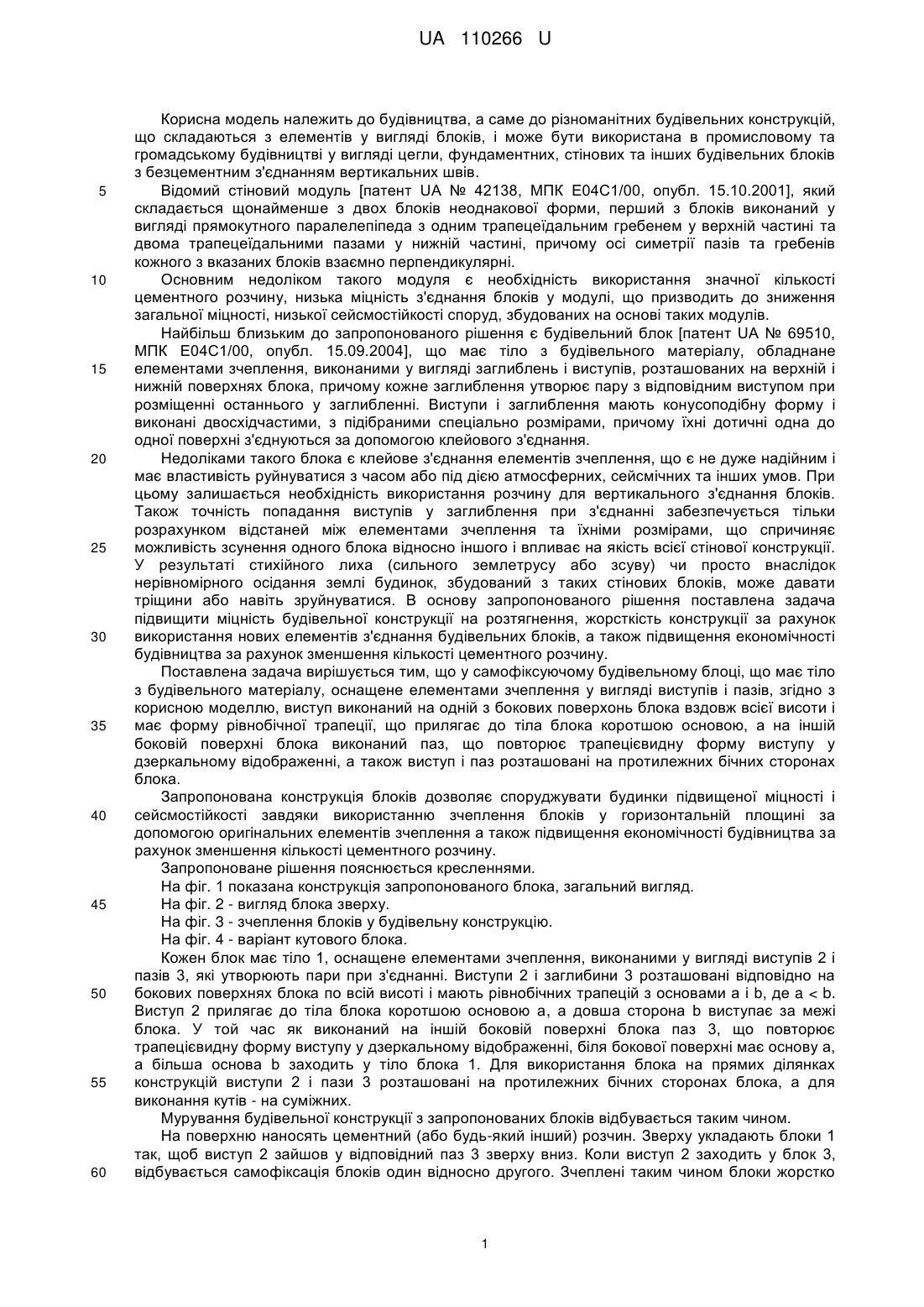

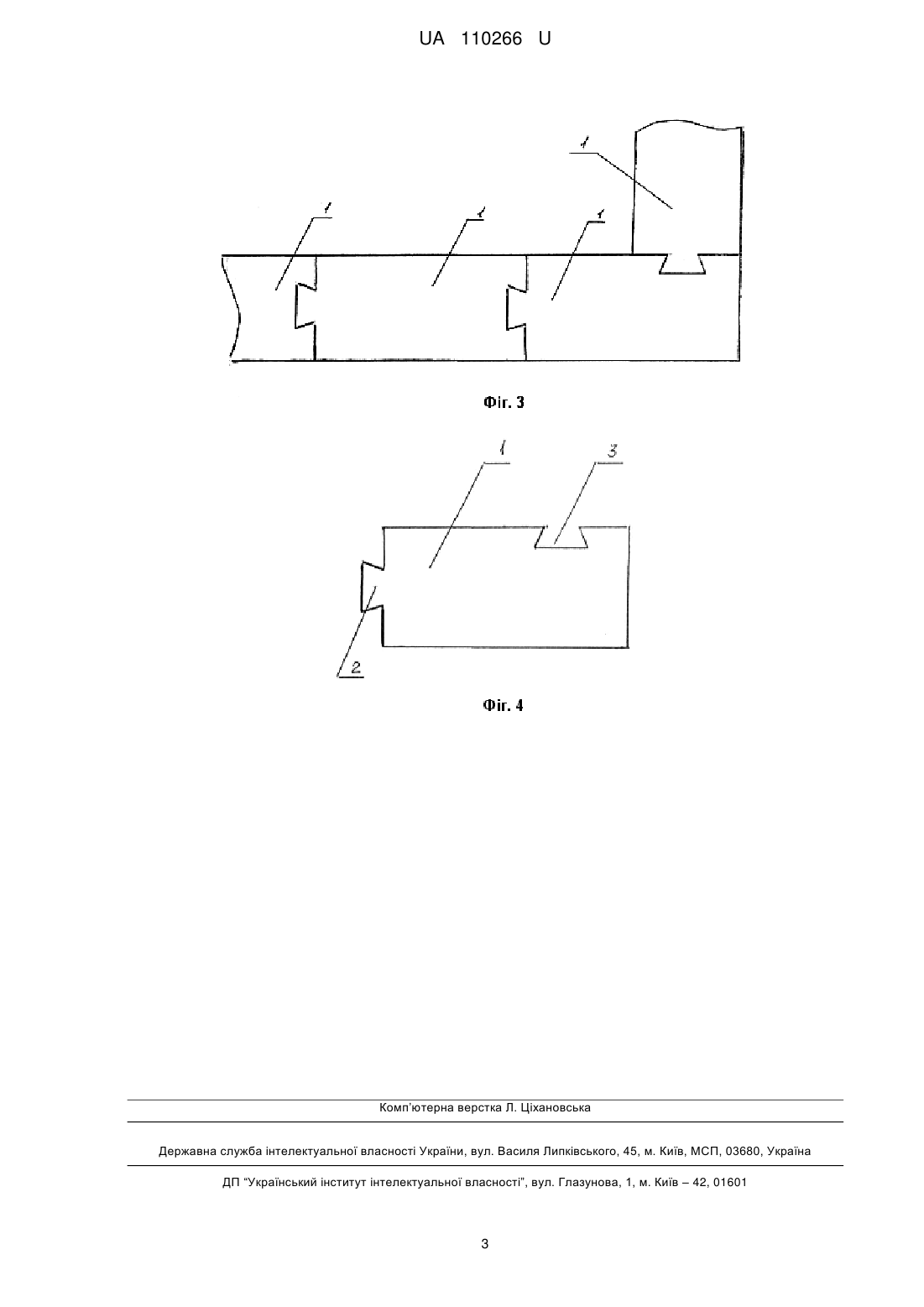

Реферат: Самофіксуючий будівельний блок, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді виступів і пазів, причому виступ виконаний на одній з бокових поверхонь блока вздовж всієї висоти і має форму рівнобічної трапеції, що прилягає до тіла блока коротшою основою, а на іншій боковій поверхні блока виконаний паз, що повторює трапецієвидну форму виступу у дзеркальному відображенні. UA 110266 U (54) САМОФІКСУЮЧИЙ БУДІВЕЛЬНИЙ БЛОК UA 110266 U UA 110266 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до різноманітних будівельних конструкцій, що складаються з елементів у вигляді блоків, і може бути використана в промисловому та громадському будівництві у вигляді цегли, фундаментних, стінових та інших будівельних блоків з безцементним з'єднанням вертикальних швів. Відомий стіновий модуль [патент UA № 42138, МПК Е04С1/00, опубл. 15.10.2001], який складається щонайменше з двох блоків неоднакової форми, перший з блоків виконаний у вигляді прямокутного паралелепіпеда з одним трапецеїдальним гребенем у верхній частині та двома трапецеїдальними пазами у нижній частині, причому осі симетрії пазів та гребенів кожного з вказаних блоків взаємно перпендикулярні. Основним недоліком такого модуля є необхідність використання значної кількості цементного розчину, низька міцність з'єднання блоків у модулі, що призводить до зниження загальної міцності, низької сейсмостійкості споруд, збудованих на основі таких модулів. Найбільш близьким до запропонованого рішення є будівельний блок [патент UA № 69510, МПК Е04С1/00, опубл. 15.09.2004], що має тіло з будівельного матеріалу, обладнане елементами зчеплення, виконаними у вигляді заглиблень і виступів, розташованих на верхній і нижній поверхнях блока, причому кожне заглиблення утворює пару з відповідним виступом при розміщенні останнього у заглибленні. Виступи і заглиблення мають конусоподібну форму і виконані двосхідчастими, з підібраними спеціально розмірами, причому їхні дотичні одна до одної поверхні з'єднуються за допомогою клейового з'єднання. Недоліками такого блока є клейове з'єднання елементів зчеплення, що є не дуже надійним і має властивість руйнуватися з часом або під дією атмосферних, сейсмічних та інших умов. При цьому залишається необхідність використання розчину для вертикального з'єднання блоків. Також точність попадання виступів у заглиблення при з'єднанні забезпечується тільки розрахунком відстаней між елементами зчеплення та їхніми розмірами, що спричиняє можливість зсунення одного блока відносно іншого і впливає на якість всієї стінової конструкції. У результаті стихійного лиха (сильного землетрусу або зсуву) чи просто внаслідок нерівномірного осідання землі будинок, збудований з таких стінових блоків, може давати тріщини або навіть зруйнуватися. В основу запропонованого рішення поставлена задача підвищити міцність будівельної конструкції на розтягнення, жорсткість конструкції за рахунок використання нових елементів з'єднання будівельних блоків, а також підвищення економічності будівництва за рахунок зменшення кількості цементного розчину. Поставлена задача вирішується тим, що у самофіксуючому будівельному блоці, що має тіло з будівельного матеріалу, оснащене елементами зчеплення у вигляді виступів і пазів, згідно з корисною моделлю, виступ виконаний на одній з бокових поверхонь блока вздовж всієї висоти і має форму рівнобічної трапеції, що прилягає до тіла блока коротшою основою, а на іншій боковій поверхні блока виконаний паз, що повторює трапецієвидну форму виступу у дзеркальному відображенні, а також виступ і паз розташовані на протилежних бічних сторонах блока. Запропонована конструкція блоків дозволяє споруджувати будинки підвищеної міцності і сейсмостійкості завдяки використанню зчеплення блоків у горизонтальній площині за допомогою оригінальних елементів зчеплення а також підвищення економічності будівництва за рахунок зменшення кількості цементного розчину. Запропоноване рішення пояснюється кресленнями. На фіг. 1 показана конструкція запропонованого блока, загальний вигляд. На фіг. 2 - вигляд блока зверху. На фіг. 3 - зчеплення блоків у будівельну конструкцію. На фіг. 4 - варіант кутового блока. Кожен блок має тіло 1, оснащене елементами зчеплення, виконаними у вигляді виступів 2 і пазів 3, які утворюють пари при з'єднанні. Виступи 2 і заглибини 3 розташовані відповідно на бокових поверхнях блока по всій висоті і мають рівнобічних трапецій з основами a і b, де a < b. Виступ 2 прилягає до тіла блока коротшою основою a, а довша сторона b виступає за межі блока. У той час як виконаний на іншій боковій поверхні блока паз 3, що повторює трапецієвидну форму виступу у дзеркальному відображенні, біля бокової поверхні має основу а, а більша основа b заходить у тіло блока 1. Для використання блока на прямих ділянках конструкцій виступи 2 і пази 3 розташовані на протилежних бічних сторонах блока, а для виконання кутів - на суміжних. Мурування будівельної конструкції з запропонованих блоків відбувається таким чином. На поверхню наносять цементний (або будь-який інший) розчин. Зверху укладають блоки 1 так, щоб виступ 2 зайшов у відповідний паз 3 зверху вниз. Коли виступ 2 заходить у блок 3, відбувається самофіксація блоків один відносно другого. Зчеплені таким чином блоки жорстко 1 UA 110266 U 5 10 15 утримуються один біля одного і немає необхідності використовувати будівельний розчин у вертикальних швах. Потім поверх блоків знову кладуть розчин і процес повторюють. Зрозуміло, що форма виступів і пазів може незначним чином відрізнятися від прямокутної трапецій. Наприклад, більша основа може бути опуклою або ввігнутою, або бічні сторони можуть мати форму, відмінну від прямої. Головне - щоб прилягаюча до блока сторона виступу і паза була коротшою за виступаючу. Блоки запропонованої конструкції можуть бути рядові, кутові (розташовані у кутках будинків), примикальні (у місці примикання іншої стіни), перехресні (у місці перетину двох стін). Для виготовлення блоків може використовуватися будь-який будівельний матеріал, вибір якого залежить від конкретних умов місцевості і від частини споруди, для якої використовується блок. Крім того, запропонований блок не потребує використання спеціального обладнання - для його виготовлення достатньо лише один раз поміняти заливну прес-форму. Запропонована конструкція блока буде особливо корисною в будівництві на схилах, піщаних та нетривких ґрунтах, на сейсмонебезпечних ділянках, пливунах. За рахунок використання корисної моделі будівля, починаючи з фундаменту, каркасу, цегляної, блочної чи панельної будови набуває жорсткості, міцності на розтягнення та просідання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Самофіксуючий будівельний блок, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді виступів і пазів, який відрізняється тим, що виступ виконаний на одній з бокових поверхонь блока вздовж всієї висоти і має форму рівнобічної трапеції, що прилягає до тіла блока коротшою основою, а на іншій боковій поверхні блока виконаний паз, що повторює трапецієвидну форму виступу у дзеркальному відображенні. 2. Самофіксуючий будівельний блок за п. 1, який відрізняється тим, що виступ і паз розташовані на протилежних бічних сторонах блока. 2 UA 110266 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
