Устаткування для опоросу і утримання свиноматки з поросятами

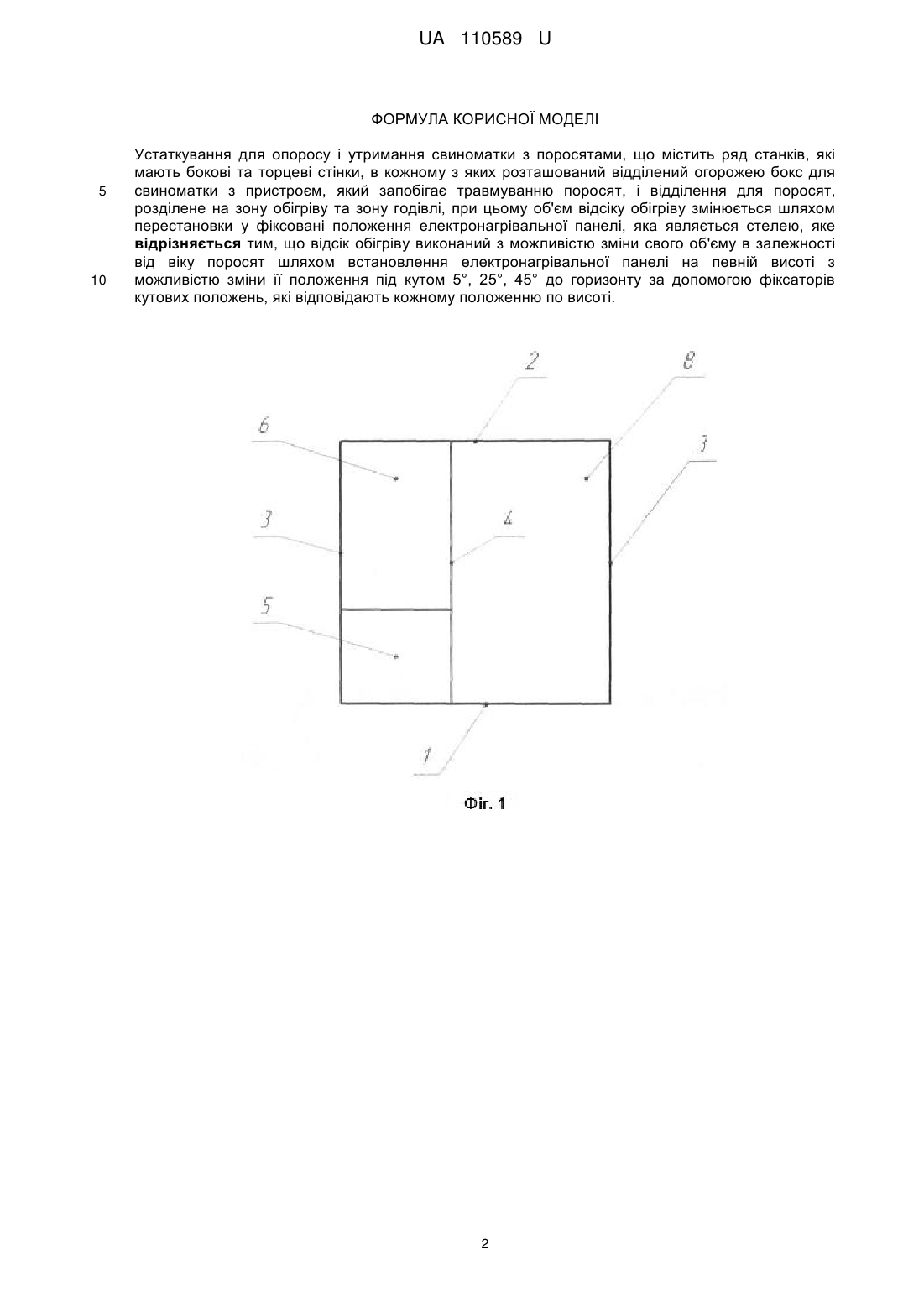

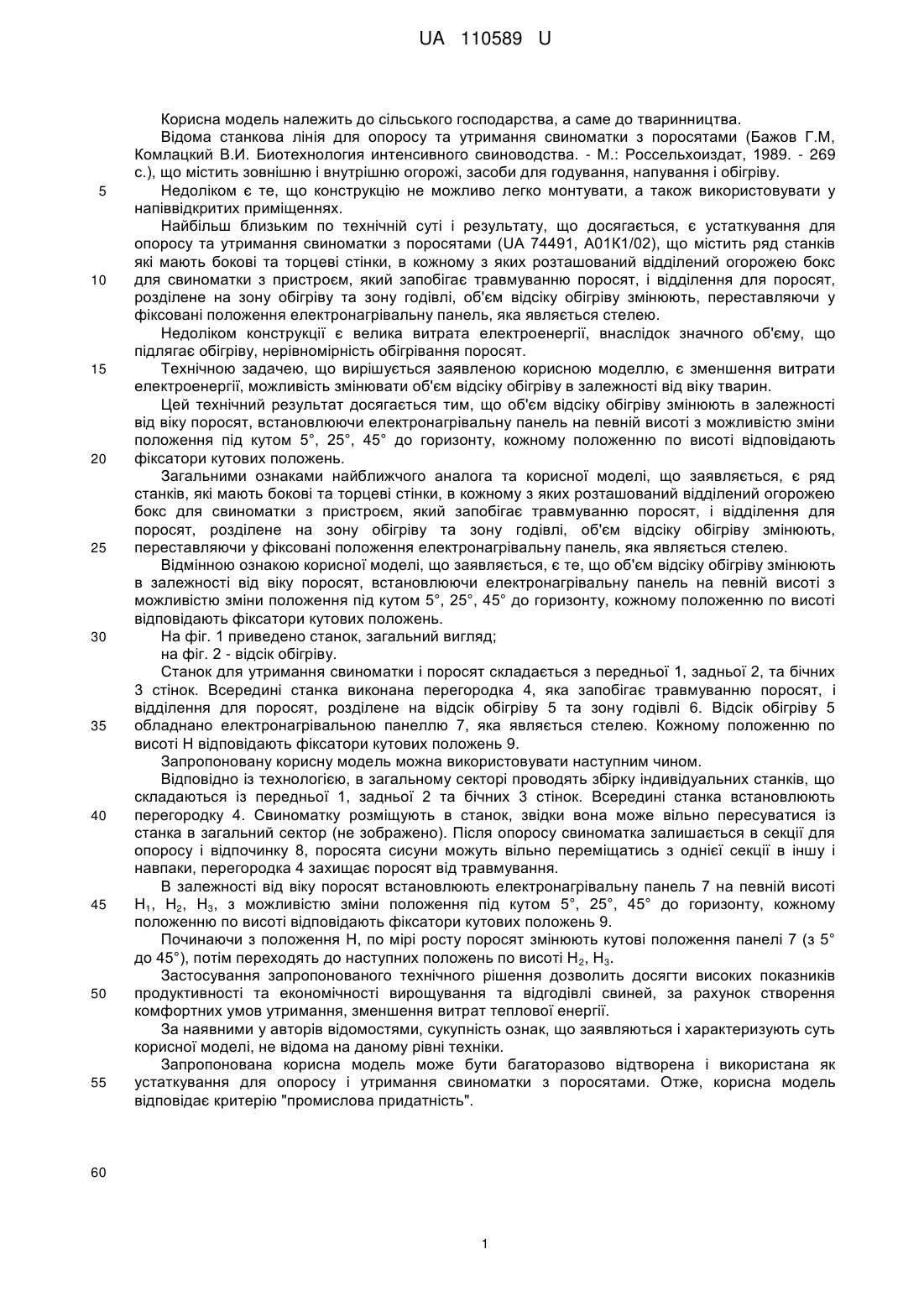

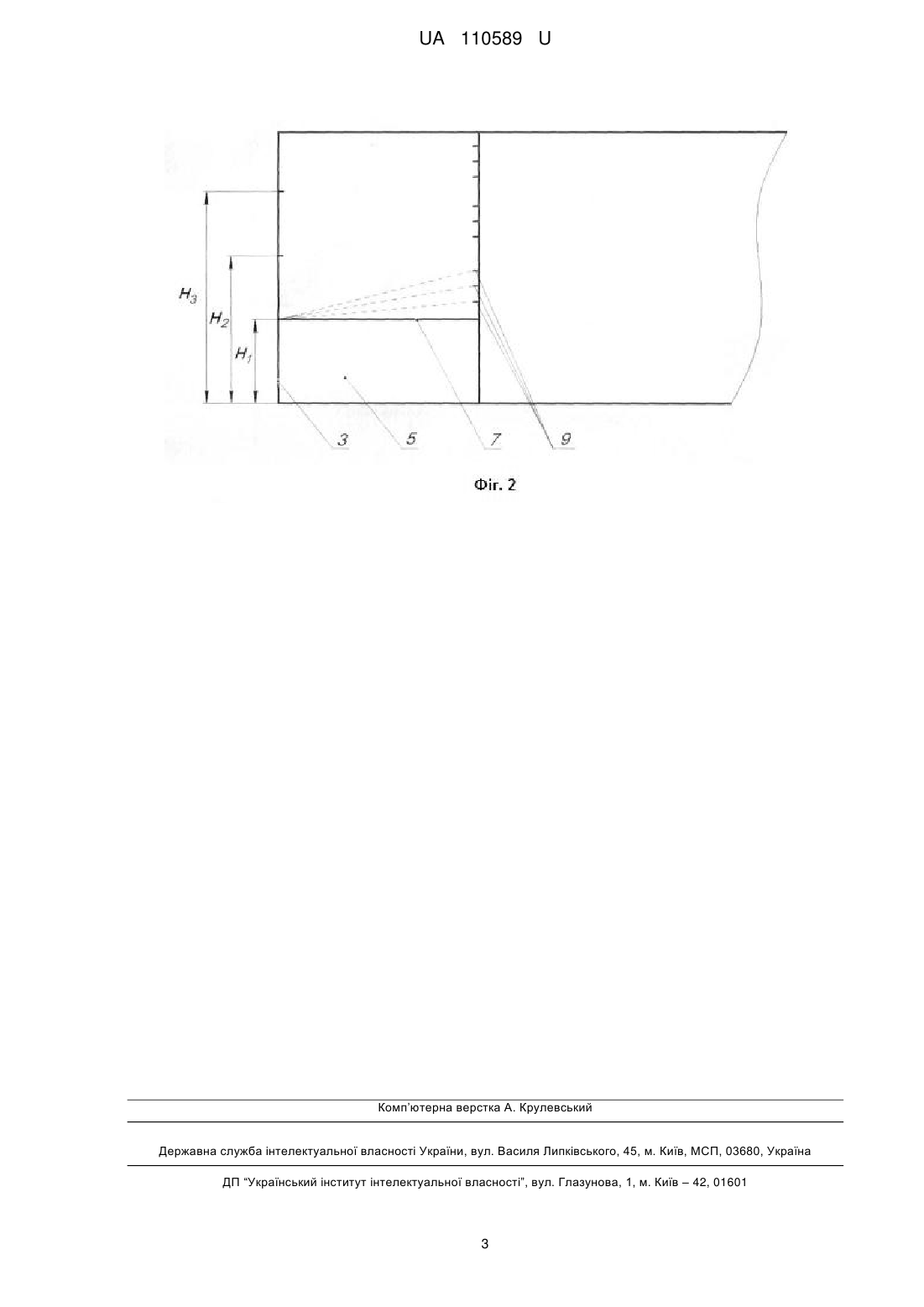

Реферат: Устаткування для опоросу і утримання свиноматки з поросятами містить ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі. При цьому об'єм відсіку обігріву змінюється шляхом перестановки у фіксовані положення електронагрівальної панелі, яка являється стелею. Крім цього, електронагрівальна панель встановлюється на певній висоті з можливістю зміни її положення під кутом 5°, 25°, 45° до горизонту за допомогою фіксаторів кутових положень, які відповідають кожному положенню по висоті. UA 110589 U (54) УСТАТКУВАННЯ ДЛЯ ОПОРОСУ І УТРИМАННЯ СВИНОМАТКИ З ПОРОСЯТАМИ UA 110589 U UA 110589 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до тваринництва. Відома станкова лінія для опоросу та утримання свиноматки з поросятами (Бажов Г.М, Комлацкий В.И. Биотехнология интенсивного свиноводства. - М.: Россельхоиздат, 1989. - 269 с.), що містить зовнішню і внутрішню огорожі, засоби для годування, напування і обігріву. Недоліком є те, що конструкцію не можливо легко монтувати, а також використовувати у напіввідкритих приміщеннях. Найбільш близьким по технічній суті і результату, що досягається, є устаткування для опоросу та утримання свиноматки з поросятами (UA 74491, А01К1/02), що містить ряд станків які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, об'єм відсіку обігріву змінюють, переставляючи у фіксовані положення електронагрівальну панель, яка являється стелею. Недоліком конструкції є велика витрата електроенергії, внаслідок значного об'єму, що підлягає обігріву, нерівномірність обігрівання поросят. Технічною задачею, що вирішується заявленою корисною моделлю, є зменшення витрати електроенергії, можливість змінювати об'єм відсіку обігріву в залежності від віку тварин. Цей технічний результат досягається тим, що об'єм відсіку обігріву змінюють в залежності від віку поросят, встановлюючи електронагрівальну панель на певній висоті з можливістю зміни положення під кутом 5°, 25°, 45° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень. Загальними ознаками найближчого аналога та корисної моделі, що заявляється, є ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, об'єм відсіку обігріву змінюють, переставляючи у фіксовані положення електронагрівальну панель, яка являється стелею. Відмінною ознакою корисної моделі, що заявляється, є те, що об'єм відсіку обігріву змінюють в залежності від віку поросят, встановлюючи електронагрівальну панель на певній висоті з можливістю зміни положення під кутом 5°, 25°, 45° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень. На фіг. 1 приведено станок, загальний вигляд; на фіг. 2 - відсік обігріву. Станок для утримання свиноматки і поросят складається з передньої 1, задньої 2, та бічних 3 стінок. Всередині станка виконана перегородка 4, яка запобігає травмуванню поросят, і відділення для поросят, розділене на відсік обігріву 5 та зону годівлі 6. Відсік обігріву 5 обладнано електронагрівальною панеллю 7, яка являється стелею. Кожному положенню по висоті Н відповідають фіксатори кутових положень 9. Запропоновану корисну модель можна використовувати наступним чином. Відповідно із технологією, в загальному секторі проводять збірку індивідуальних станків, що складаються із передньої 1, задньої 2 та бічних 3 стінок. Всередині станка встановлюють перегородку 4. Свиноматку розміщують в станок, звідки вона може вільно пересуватися із станка в загальний сектор (не зображено). Після опоросу свиноматка залишається в секції для опоросу і відпочинку 8, поросята сисуни можуть вільно переміщатись з однієї секції в іншу і навпаки, перегородка 4 захищає поросят від травмування. В залежності від віку поросят встановлюють електронагрівальну панель 7 на певній висоті Н1, Н2, Н3, з можливістю зміни положення під кутом 5°, 25°, 45° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень 9. Починаючи з положення Н, по мірі росту поросят змінюють кутові положення панелі 7 (з 5° до 45°), потім переходять до наступних положень по висоті Н 2, Н3. Застосування запропонованого технічного рішення дозволить досягти високих показників продуктивності та економічності вирощування та відгодівлі свиней, за рахунок створення комфортних умов утримання, зменшення витрат теплової енергії. За наявними у авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Запропонована корисна модель може бути багаторазово відтворена і використана як устаткування для опоросу і утримання свиноматки з поросятами. Отже, корисна модель відповідає критерію "промислова придатність". 60 1 UA 110589 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Устаткування для опоросу і утримання свиноматки з поросятами, що містить ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, при цьому об'єм відсіку обігріву змінюється шляхом перестановки у фіксовані положення електронагрівальної панелі, яка являється стелею, яке відрізняється тим, що відсік обігріву виконаний з можливістю зміни свого об'єму в залежності від віку поросят шляхом встановлення електронагрівальної панелі на певній висоті з можливістю зміни її положення під кутом 5°, 25°, 45° до горизонту за допомогою фіксаторів кутових положень, які відповідають кожному положенню по висоті. 2 UA 110589 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
