Конструкція надувної (пневматичної) шини для тимчасової фіксації нижніх та верхніх кінцівок тіла людини

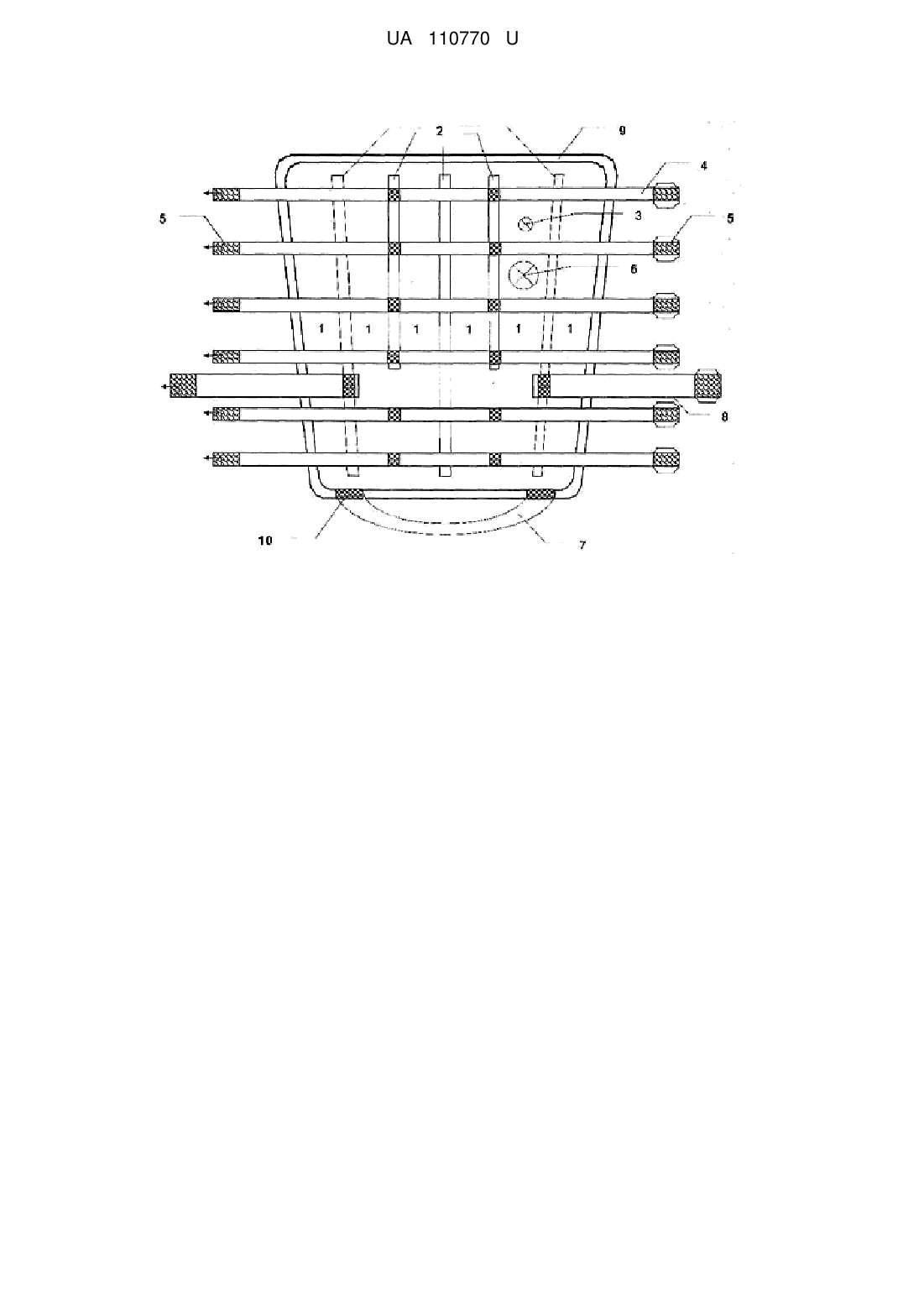

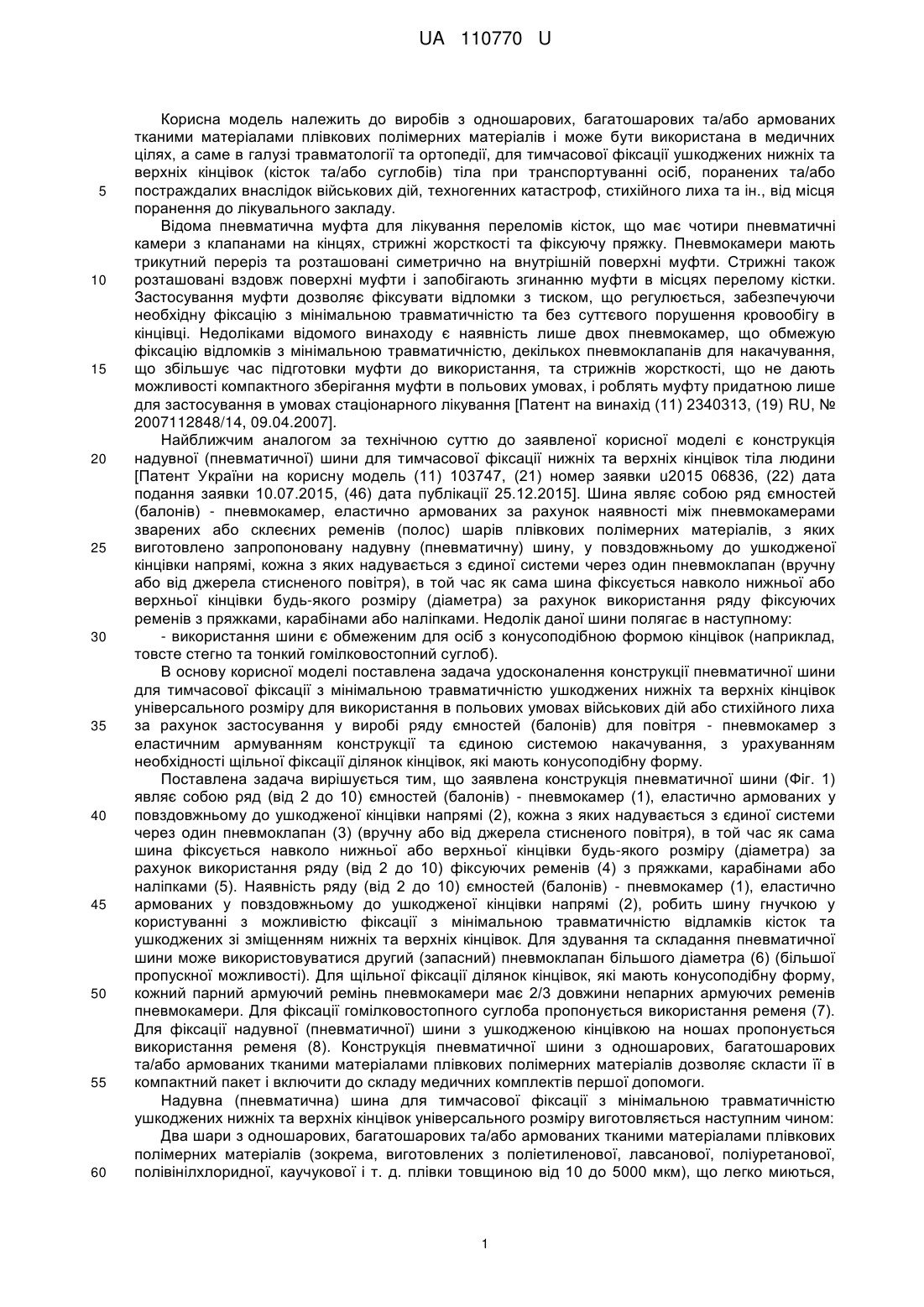

Реферат: Конструкція надувної (пневматичної) шини для тимчасової фіксації нижніх та верхніх кінцівок тіла людини містить ряд ємностей (балонів) - пневмокамер, еластично армованих за рахунок наявності між пневмокамерами зварених або склеєних ременів (смуг). Довжина кожного парного з цих ременів (смуг) складає 2/3 довжини непарних ременів (смуг). UA 110770 U (12) UA 110770 U UA 110770 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробів з одношарових, багатошарових та/або армованих тканими матеріалами плівкових полімерних матеріалів і може бути використана в медичних цілях, а саме в галузі травматології та ортопедії, для тимчасової фіксації ушкоджених нижніх та верхніх кінцівок (кісток та/або суглобів) тіла при транспортуванні осіб, поранених та/або постраждалих внаслідок військових дій, техногенних катастроф, стихійного лиха та ін., від місця поранення до лікувального закладу. Відома пневматична муфта для лікування переломів кісток, що має чотири пневматичні камери з клапанами на кінцях, стрижні жорсткості та фіксуючу пряжку. Пневмокамери мають трикутний переріз та розташовані симетрично на внутрішній поверхні муфти. Стрижні також розташовані вздовж поверхні муфти і запобігають згинанню муфти в місцях перелому кістки. Застосування муфти дозволяє фіксувати відломки з тиском, що регулюється, забезпечуючи необхідну фіксацію з мінімальною травматичністю та без суттєвого порушення кровообігу в кінцівці. Недоліками відомого винаходу є наявність лише двох пневмокамер, що обмежую фіксацію відломків з мінімальною травматичністю, декількох пневмоклапанів для накачування, що збільшує час підготовки муфти до використання, та стрижнів жорсткості, що не дають можливості компактного зберігання муфти в польових умовах, і роблять муфту придатною лише для застосування в умовах стаціонарного лікування [Патент на винахід (11) 2340313, (19) RU, № 2007112848/14, 09.04.2007]. Найближчим аналогом за технічною суттю до заявленої корисної моделі є конструкція надувної (пневматичної) шини для тимчасової фіксації нижніх та верхніх кінцівок тіла людини [Патент України на корисну модель (11) 103747, (21) номер заявки u2015 06836, (22) дата подання заявки 10.07.2015, (46) дата публікації 25.12.2015]. Шина являє собою ряд ємностей (балонів) - пневмокамер, еластично армованих за рахунок наявності між пневмокамерами зварених або склеєних ременів (полос) шарів плівкових полімерних матеріалів, з яких виготовлено запропоновану надувну (пневматичну) шину, у повздовжньому до ушкодженої кінцівки напрямі, кожна з яких надувається з єдиної системи через один пневмоклапан (вручну або від джерела стисненого повітря), в той час як сама шина фіксується навколо нижньої або верхньої кінцівки будь-якого розміру (діаметра) за рахунок використання ряду фіксуючих ременів з пряжками, карабінами або наліпками. Недолік даної шини полягає в наступному: - використання шини є обмеженим для осіб з конусоподібною формою кінцівок (наприклад, товсте стегно та тонкий гомілковостопний суглоб). В основу корисної моделі поставлена задача удосконалення конструкції пневматичної шини для тимчасової фіксації з мінімальною травматичністю ушкоджених нижніх та верхніх кінцівок універсального розміру для використання в польових умовах військових дій або стихійного лиха за рахунок застосування у виробі ряду ємностей (балонів) для повітря - пневмокамер з еластичним армуванням конструкції та єдиною системою накачування, з урахуванням необхідності щільної фіксації ділянок кінцівок, які мають конусоподібну форму. Поставлена задача вирішується тим, що заявлена конструкція пневматичної шини (Фіг. 1) являє собою ряд (від 2 до 10) ємностей (балонів) - пневмокамер (1), еластично армованих у повздовжньому до ушкодженої кінцівки напрямі (2), кожна з яких надувається з єдиної системи через один пневмоклапан (3) (вручну або від джерела стисненого повітря), в той час як сама шина фіксується навколо нижньої або верхньої кінцівки будь-якого розміру (діаметра) за рахунок використання ряду (від 2 до 10) фіксуючих ременів (4) з пряжками, карабінами або наліпками (5). Наявність ряду (від 2 до 10) ємностей (балонів) - пневмокамер (1), еластично армованих у повздовжньому до ушкодженої кінцівки напрямі (2), робить шину гнучкою у користуванні з можливістю фіксації з мінімальною травматичністю відламків кісток та ушкоджених зі зміщенням нижніх та верхніх кінцівок. Для здування та складання пневматичної шини може використовуватися другий (запасний) пневмоклапан більшого діаметра (6) (більшої пропускної можливості). Для щільної фіксації ділянок кінцівок, які мають конусоподібну форму, кожний парний армуючий ремінь пневмокамери має 2/3 довжини непарних армуючих ременів пневмокамери. Для фіксації гомілковостопного суглоба пропонується використання ременя (7). Для фіксації надувної (пневматичної) шини з ушкодженою кінцівкою на ношах пропонується використання ременя (8). Конструкція пневматичної шини з одношарових, багатошарових та/або армованих тканими матеріалами плівкових полімерних матеріалів дозволяє скласти її в компактний пакет і включити до складу медичних комплектів першої допомоги. Надувна (пневматична) шина для тимчасової фіксації з мінімальною травматичністю ушкоджених нижніх та верхніх кінцівок універсального розміру виготовляється наступним чином: Два шари з одношарових, багатошарових та/або армованих тканими матеріалами плівкових полімерних матеріалів (зокрема, виготовлених з поліетиленової, лавсанової, поліуретанової, полівінілхлоридної, каучукової і т. д. плівки товщиною від 10 до 5000 мкм), що легко миються, 1 UA 110770 U 5 10 15 20 25 герметично з'єднуються (9) у відповідності до конструкції на графічному зображенні. Міцність до внутрішнього тиску герметичного з'єднання (9) має складати не менше 0,2 МПа. Загальна довжина шини варіюється (може бути, лежить) в межах від 20 до 150 см, загальна ширина - від 30 до 200 см. Кількість ємностей (балонів) - пневмокамер (1) для накачування повітрям еластично армованих у повздовжньому до ушкодженої кінцівки напрямі (2) варіюється (може бути, лежить) від 2 до 10. Кількість фіксуючих ременів (4) з пряжками, карабінами або наліпками (5) варіюється (може бути, лежить) від 2 до 10. Ремені (4), (7) та (8) фіксуються на пневматичній шині шляхом з'єднань (10). Запропонована конструкція пневматичної шини дає можливість забезпечити тимчасову фіксацію з мінімальною травматичністю відломків кісток та ушкоджених зі зміщенням нижніх та верхніх кінцівок людини будь-якого віку та статури. Герметичне з'єднання (9) міцністю до внутрішнього тиску не менше 0,2 МПа шарів плівкових полімерних матеріалів та усі з'єднання (10) проводяться шляхом зварювання за допомогою будь-якого методу (способу) зварювання (зокрема, ультразвукового, термоімпульсного, мікрохвильового і т. д. зварювання) або склеювання з використанням відповідних до матеріалу шарів плівкових полімерних матеріалів клеїв. Еластичне армування ряду ємностей (балонів) - пневмокамер (1) у повздовжньому до ушкодженої кінцівки напрямі відбувається за рахунок наявності між пневмокамерами зварених або склеєних ременів (полос) (2), ширина кожного з яких лежить в межах від 1 до 10 см, а довжина кожного парного армуючого пневмокамери ременя має 2/3 довжини непарних армуючих пневмокамери ременів, шарів плівкових полімерних матеріалів, з яких виготовлено запропоновану пневматичну шину. Як клапани (3) та (6) для накачування та/або здування ємностей (балонів) - пневмокамер (1) запропонованої пневматичної шини можуть використовуватися будь-які стандартні клапани (зокрема, клапани для побутових виробів, човнові клапани типу Bark, Sportex, Storm, або автомобільні клапани). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Конструкція надувної (пневматичної) шини для тимчасової фіксації нижніх та верхніх кінцівок тіла людини містить ряд ємностей (балонів) - пневмокамер, еластично армованих за рахунок наявності між пневмокамерами зварених або склеєних ременів (смуг), яка відрізняється тим, що довжина кожного парного з цих ременів (смуг) складає 2/3 довжини непарних ременів (смуг). 2 UA 110770 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
