Система автоматичного регулювання топкових процесів котлів з подачею на пальники вугільного пилу високої концентрації під тиском

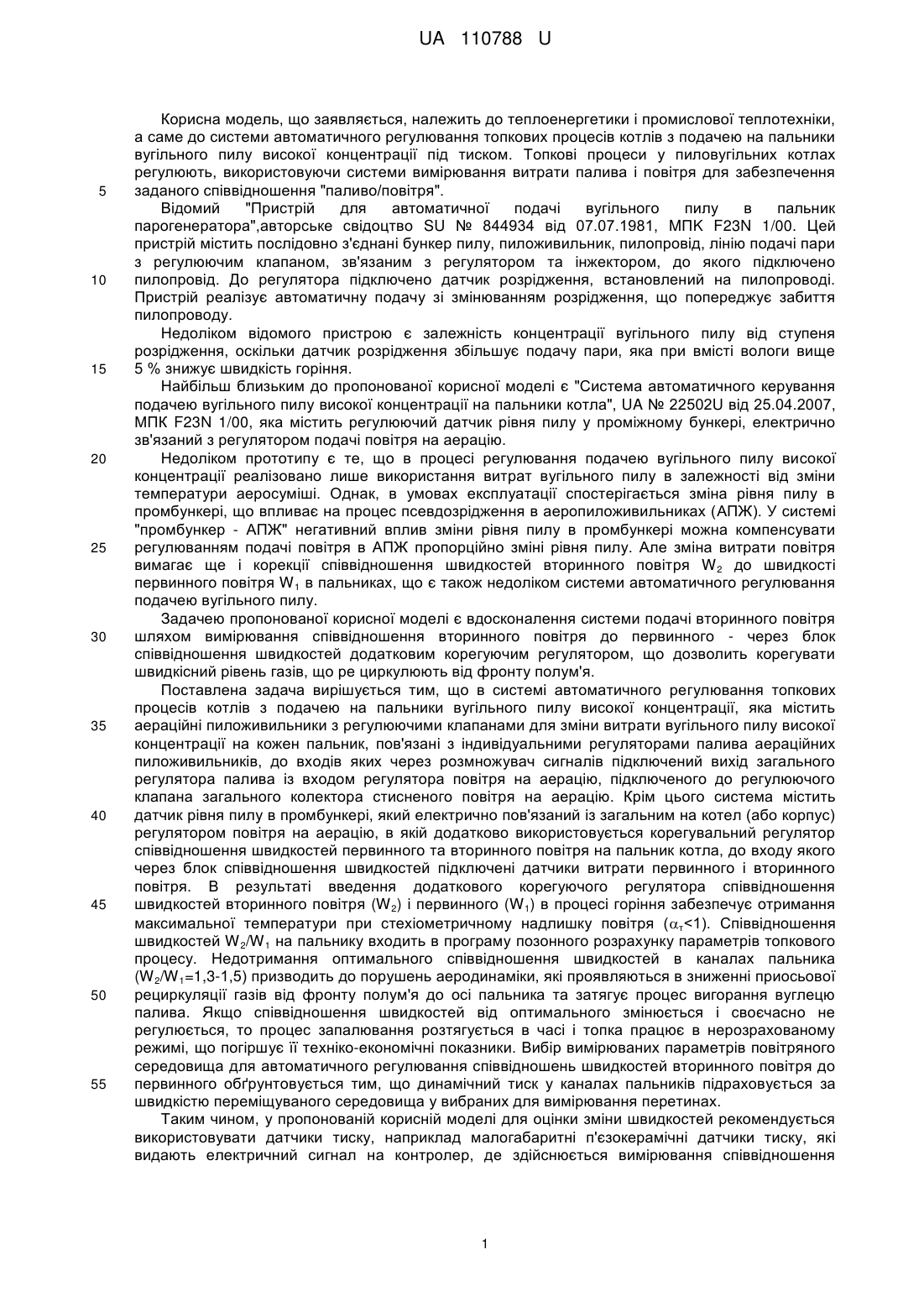

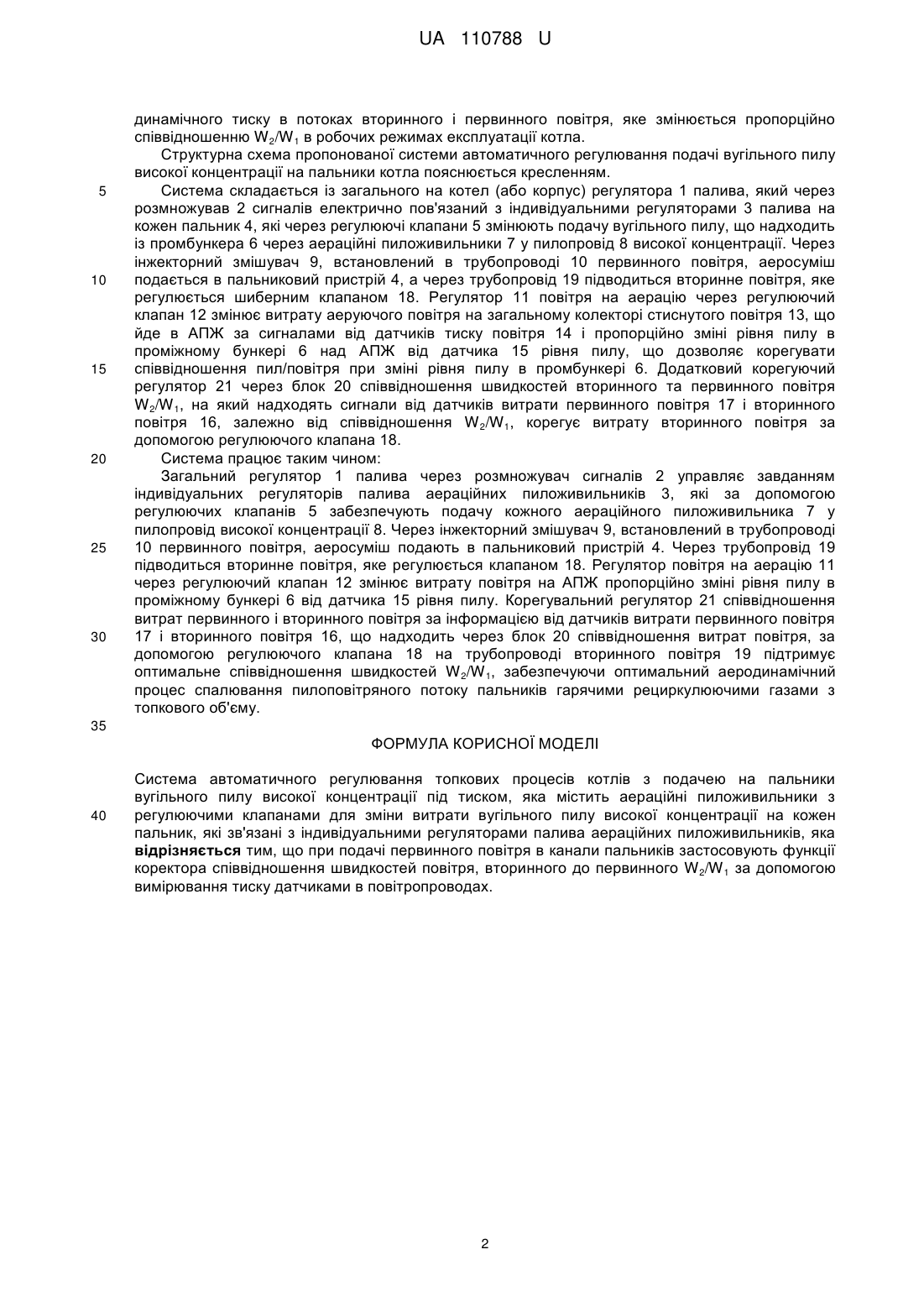

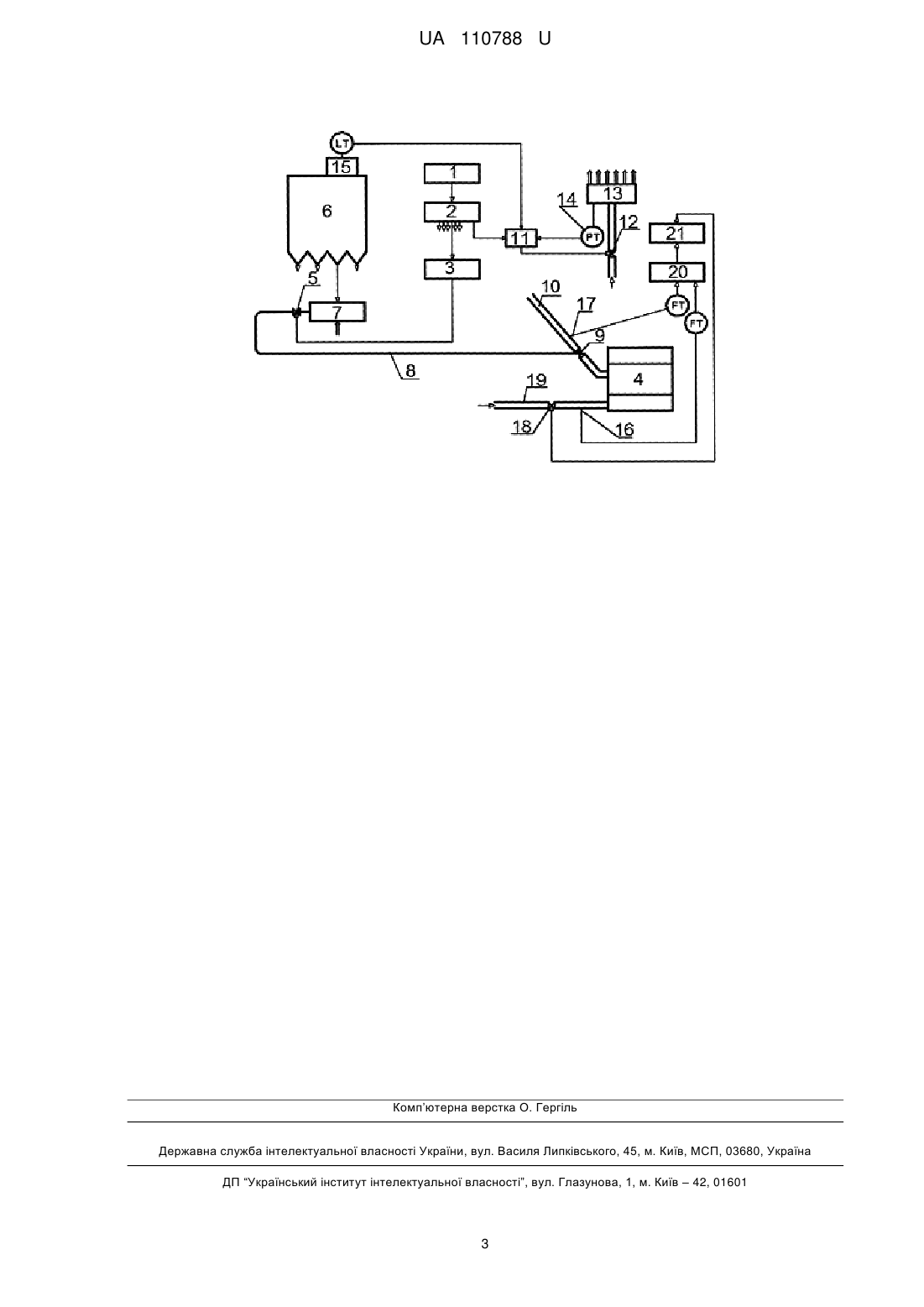

Реферат: Система автоматичного регулювання топкових процесів котлів з подачею на пальники вугільного пилу високої концентрації під тиском містить аераційні пиложивильники з регулюючими клапанами для зміни витрати вугільного пилу високої концентрації на кожен пальник, які зв'язані з індивідуальними регуляторами палива аераційних пило живильників. При подачі первинного повітря в канали пальників застосовують функції коректора співвідношення швидкостей повітря, вторинного до первинного W 2/W 1 за допомогою вимірювання тиску датчиками в повітропроводах. UA 110788 U (12) UA 110788 U UA 110788 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до теплоенергетики і промислової теплотехніки, а саме до системи автоматичного регулювання топкових процесів котлів з подачею на пальники вугільного пилу високої концентрації під тиском. Топкові процеси у пиловугільних котлах регулюють, використовуючи системи вимірювання витрати палива і повітря для забезпечення заданого співвідношення "паливо/повітря". Відомий "Пристрій для автоматичної подачі вугільного пилу в пальник парогенератора",авторське свідоцтво SU № 844934 від 07.07.1981, MПK F23N 1/00. Цей пристрій містить послідовно з'єднані бункер пилу, пиложивильник, пилопровід, лінію подачі пари з регулюючим клапаном, зв'язаним з регулятором та інжектором, до якого підключено пилопровід. До регулятора підключено датчик розрідження, встановлений на пилопроводі. Пристрій реалізує автоматичну подачу зі змінюванням розрідження, що попереджує забиття пилопроводу. Недоліком відомого пристрою є залежність концентрації вугільного пилу від ступеня розрідження, оскільки датчик розрідження збільшує подачу пари, яка при вмісті вологи вище 5 % знижує швидкість горіння. Найбільш близьким до пропонованої корисної моделі є "Система автоматичного керування подачею вугільного пилу високої концентрації на пальники котла", UA № 22502U від 25.04.2007, МПК F23N 1/00, яка містить регулюючий датчик рівня пилу у проміжному бункері, електрично зв'язаний з регулятором подачі повітря на аерацію. Недоліком прототипу є те, що в процесі регулювання подачею вугільного пилу високої концентрації реалізовано лише використання витрат вугільного пилу в залежності від зміни температури аеросуміші. Однак, в умовах експлуатації спостерігається зміна рівня пилу в промбункері, що впливає на процес псевдозрідження в аеропиложивильниках (АПЖ). У системі "промбункер - АПЖ" негативний вплив зміни рівня пилу в промбункері можна компенсувати регулюванням подачі повітря в АПЖ пропорційно зміні рівня пилу. Але зміна витрати повітря вимагає ще і корекції співвідношення швидкостей вторинного повітря W 2 до швидкості первинного повітря W 1 в пальниках, що є також недоліком системи автоматичного регулювання подачею вугільного пилу. Задачею пропонованої корисної моделі є вдосконалення системи подачі вторинного повітря шляхом вимірювання співвідношення вторинного повітря до первинного - через блок співвідношення швидкостей додатковим корегуючим регулятором, що дозволить корегувати швидкісний рівень газів, що ре циркулюють від фронту полум'я. Поставлена задача вирішується тим, що в системі автоматичного регулювання топкових процесів котлів з подачею на пальники вугільного пилу високої концентрації, яка містить аераційні пиложивильники з регулюючими клапанами для зміни витрати вугільного пилу високої концентрації на кожен пальник, пов'язані з індивідуальними регуляторами палива аераційних пиложивильників, до входів яких через розмножувач сигналів підключений вихід загального регулятора палива із входом регулятора повітря на аерацію, підключеного до регулюючого клапана загального колектора стисненого повітря на аерацію. Крім цього система містить датчик рівня пилу в промбункері, який електрично пов'язаний із загальним на котел (або корпус) регулятором повітря на аерацію, в якій додатково використовується корегувальний регулятор співвідношення швидкостей первинного та вторинного повітря на пальник котла, до входу якого через блок співвідношення швидкостей підключені датчики витрати первинного і вторинного повітря. В результаті введення додаткового корегуючого регулятора співвідношення швидкостей вторинного повітря (W 2) і первинного (W 1) в процесі горіння забезпечує отримання максимальної температури при стехіометричному надлишку повітря (т
