Комплекс теплиць з рідким підігрівом

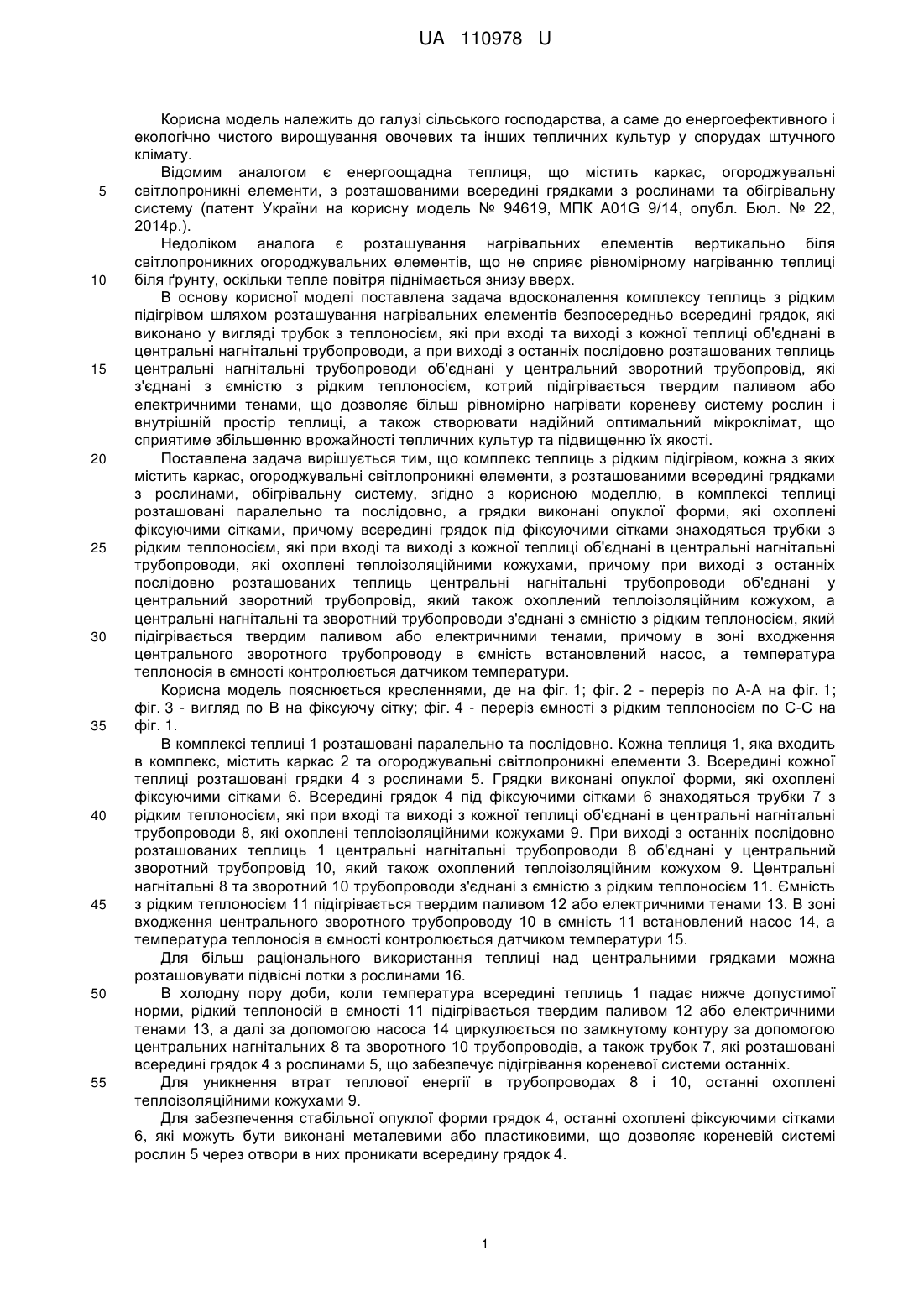

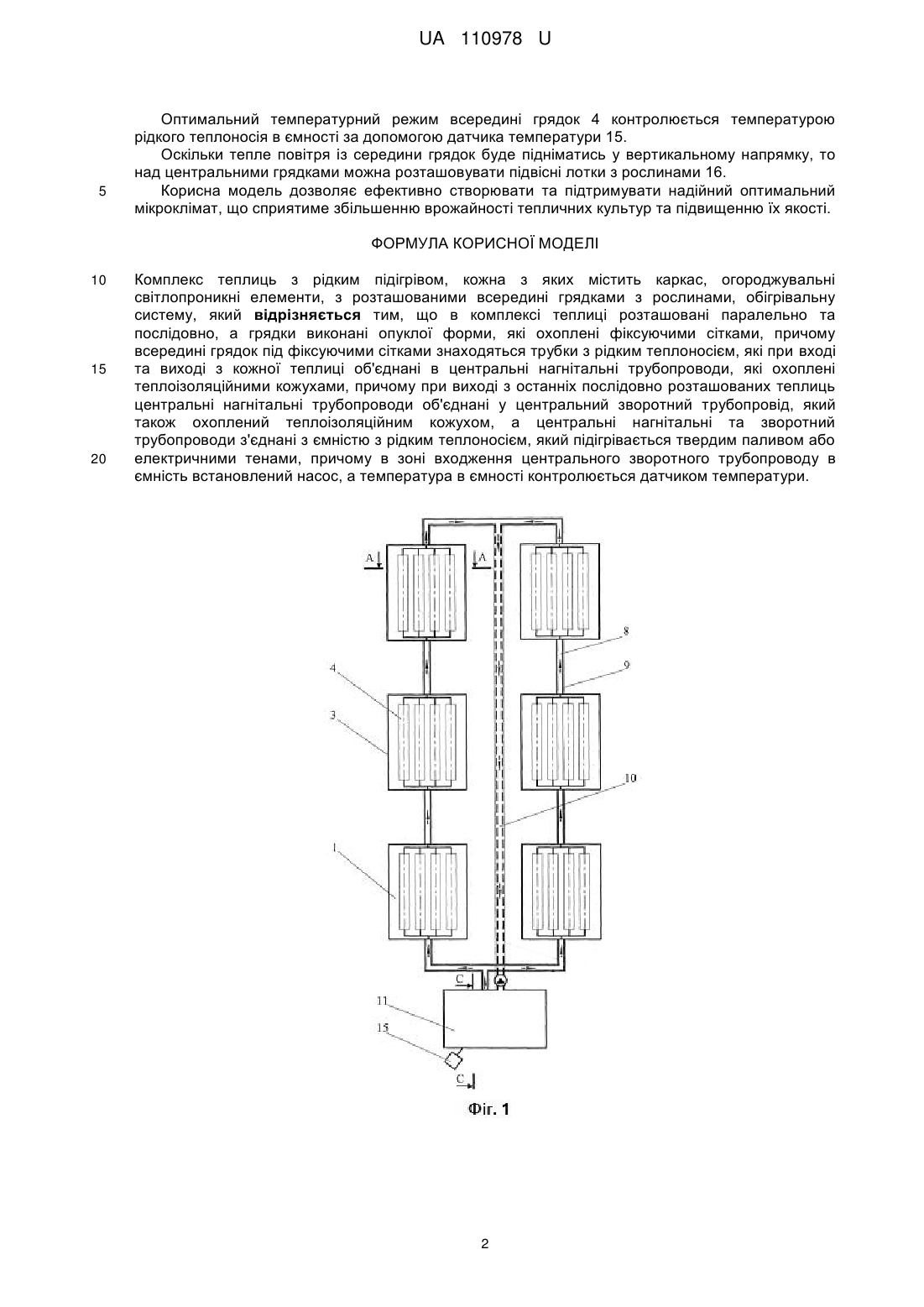

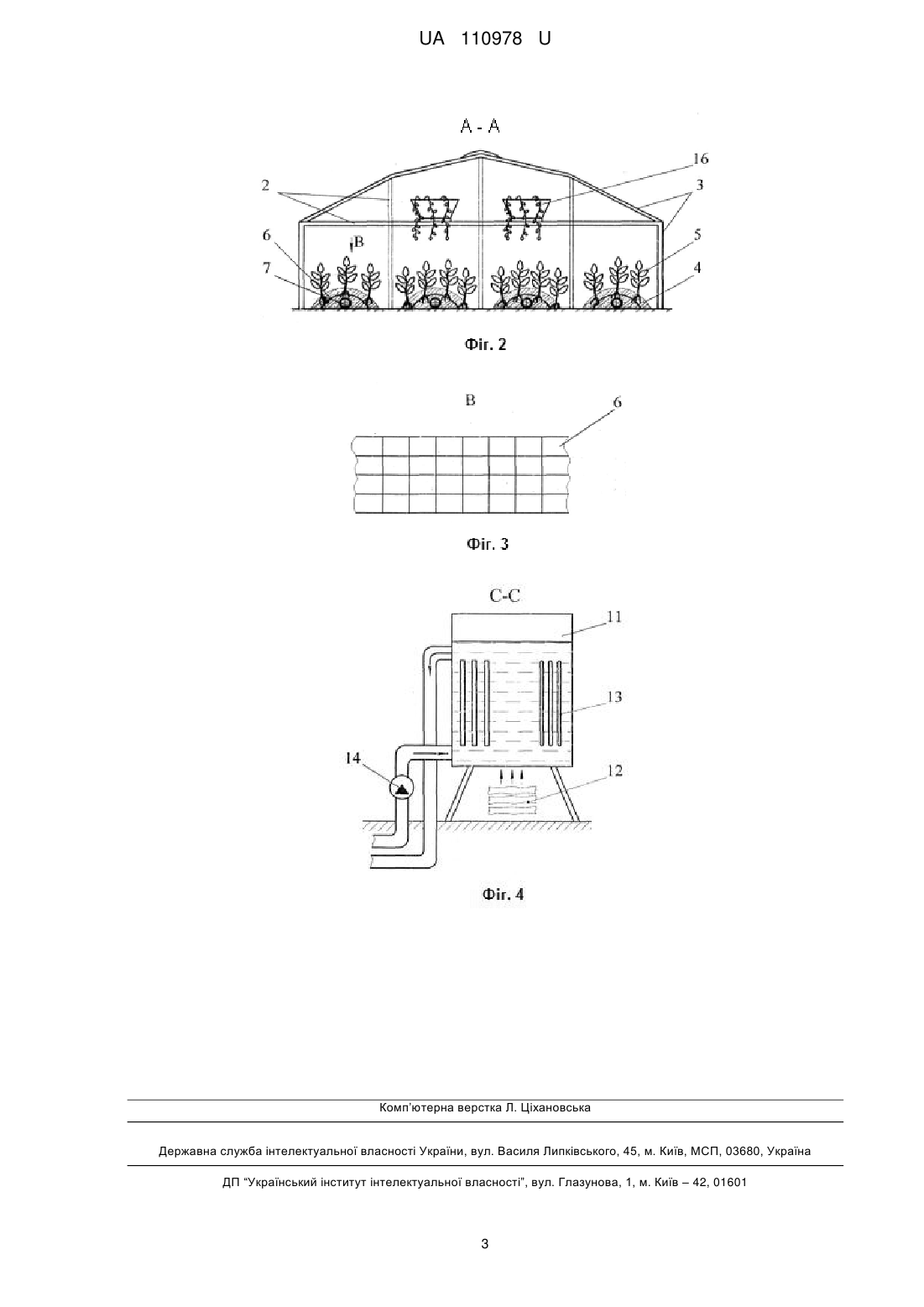

Реферат: Комплекс теплиць з рідким підігрівом, кожна з яких містить каркас, огороджувальні світлопроникні елементи, з розташованими всередині грядками з рослинами, обігрівальну систему. В комплексі теплиці розташовані паралельно та послідовно. Грядки виконані опуклої форми, які охоплені фіксуючими сітками. Всередині грядок під фіксуючими сітками знаходяться трубки з рідким теплоносієм, які при вході та виході з кожної теплиці об'єднані в центральні нагнітальні трубопроводи, які охоплені теплоізоляційними кожухами. При виході з останніх послідовно розташованих теплиць центральні нагнітальні трубопроводи об'єднані у центральний зворотний трубопровід, який також охоплений теплоізоляційним кожухом. Центральні нагнітальні та зворотний трубопроводи з'єднані з ємністю з рідким теплоносієм, який підігрівається твердим паливом або електричними тенами. В зоні входження центрального зворотного трубопроводу в ємність встановлений насос. Температура в ємності контролюється датчиком температури. UA 110978 U (12) UA 110978 U UA 110978 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме до енергоефективного і екологічно чистого вирощування овочевих та інших тепличних культур у спорудах штучного клімату. Відомим аналогом є енергоощадна теплиця, що містить каркас, огороджувальні світлопроникні елементи, з розташованими всередині грядками з рослинами та обігрівальну систему (патент України на корисну модель № 94619, МПК A01G 9/14, опубл. Бюл. № 22, 2014р.). Недоліком аналога є розташування нагрівальних елементів вертикально біля світлопроникних огороджувальних елементів, що не сприяє рівномірному нагріванню теплиці біля ґрунту, оскільки тепле повітря піднімається знизу вверх. В основу корисної моделі поставлена задача вдосконалення комплексу теплиць з рідким підігрівом шляхом розташування нагрівальних елементів безпосередньо всередині грядок, які виконано у вигляді трубок з теплоносієм, які при вході та виході з кожної теплиці об'єднані в центральні нагнітальні трубопроводи, а при виході з останніх послідовно розташованих теплиць центральні нагнітальні трубопроводи об'єднані у центральний зворотний трубопровід, які з'єднані з ємністю з рідким теплоносієм, котрий підігрівається твердим паливом або електричними тенами, що дозволяє більш рівномірно нагрівати кореневу систему рослин і внутрішній простір теплиці, а також створювати надійний оптимальний мікроклімат, що сприятиме збільшенню врожайності тепличних культур та підвищенню їх якості. Поставлена задача вирішується тим, що комплекс теплиць з рідким підігрівом, кожна з яких містить каркас, огороджувальні світлопроникні елементи, з розташованими всередині грядками з рослинами, обігрівальну систему, згідно з корисною моделлю, в комплексі теплиці розташовані паралельно та послідовно, а грядки виконані опуклої форми, які охоплені фіксуючими сітками, причому всередині грядок під фіксуючими сітками знаходяться трубки з рідким теплоносієм, які при вході та виході з кожної теплиці об'єднані в центральні нагнітальні трубопроводи, які охоплені теплоізоляційними кожухами, причому при виході з останніх послідовно розташованих теплиць центральні нагнітальні трубопроводи об'єднані у центральний зворотний трубопровід, який також охоплений теплоізоляційним кожухом, а центральні нагнітальні та зворотний трубопроводи з'єднані з ємністю з рідким теплоносієм, який підігрівається твердим паливом або електричними тенами, причому в зоні входження центрального зворотного трубопроводу в ємність встановлений насос, а температура теплоносія в ємності контролюється датчиком температури. Корисна модель пояснюється кресленнями, де на фіг. 1; фіг. 2 - переріз по А-А на фіг. 1; фіг. 3 - вигляд по В на фіксуючу сітку; фіг. 4 - переріз ємності з рідким теплоносієм по С-С на фіг. 1. В комплексі теплиці 1 розташовані паралельно та послідовно. Кожна теплиця 1, яка входить в комплекс, містить каркас 2 та огороджувальні світлопроникні елементи 3. Всередині кожної теплиці розташовані грядки 4 з рослинами 5. Грядки виконані опуклої форми, які охоплені фіксуючими сітками 6. Всередині грядок 4 під фіксуючими сітками 6 знаходяться трубки 7 з рідким теплоносієм, які при вході та виході з кожної теплиці об'єднані в центральні нагнітальні трубопроводи 8, які охоплені теплоізоляційними кожухами 9. При виході з останніх послідовно розташованих теплиць 1 центральні нагнітальні трубопроводи 8 об'єднані у центральний зворотний трубопровід 10, який також охоплений теплоізоляційним кожухом 9. Центральні нагнітальні 8 та зворотний 10 трубопроводи з'єднані з ємністю з рідким теплоносієм 11. Ємність з рідким теплоносієм 11 підігрівається твердим паливом 12 або електричними тенами 13. В зоні входження центрального зворотного трубопроводу 10 в ємність 11 встановлений насос 14, а температура теплоносія в ємності контролюється датчиком температури 15. Для більш раціонального використання теплиці над центральними грядками можна розташовувати підвісні лотки з рослинами 16. В холодну пору доби, коли температура всередині теплиць 1 падає нижче допустимої норми, рідкий теплоносій в ємності 11 підігрівається твердим паливом 12 або електричними тенами 13, а далі за допомогою насоса 14 циркулюється по замкнутому контуру за допомогою центральних нагнітальних 8 та зворотного 10 трубопроводів, а також трубок 7, які розташовані всередині грядок 4 з рослинами 5, що забезпечує підігрівання кореневої системи останніх. Для уникнення втрат теплової енергії в трубопроводах 8 і 10, останні охоплені теплоізоляційними кожухами 9. Для забезпечення стабільної опуклої форми грядок 4, останні охоплені фіксуючими сітками 6, які можуть бути виконані металевими або пластиковими, що дозволяє кореневій системі рослин 5 через отвори в них проникати всередину грядок 4. 1 UA 110978 U 5 Оптимальний температурний режим всередині грядок 4 контролюється температурою рідкого теплоносія в ємності за допомогою датчика температури 15. Оскільки тепле повітря із середини грядок буде підніматись у вертикальному напрямку, то над центральними грядками можна розташовувати підвісні лотки з рослинами 16. Корисна модель дозволяє ефективно створювати та підтримувати надійний оптимальний мікроклімат, що сприятиме збільшенню врожайності тепличних культур та підвищенню їх якості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Комплекс теплиць з рідким підігрівом, кожна з яких містить каркас, огороджувальні світлопроникні елементи, з розташованими всередині грядками з рослинами, обігрівальну систему, який відрізняється тим, що в комплексі теплиці розташовані паралельно та послідовно, а грядки виконані опуклої форми, які охоплені фіксуючими сітками, причому всередині грядок під фіксуючими сітками знаходяться трубки з рідким теплоносієм, які при вході та виході з кожної теплиці об'єднані в центральні нагнітальні трубопроводи, які охоплені теплоізоляційними кожухами, причому при виході з останніх послідовно розташованих теплиць центральні нагнітальні трубопроводи об'єднані у центральний зворотний трубопровід, який також охоплений теплоізоляційним кожухом, а центральні нагнітальні та зворотний трубопроводи з'єднані з ємністю з рідким теплоносієм, який підігрівається твердим паливом або електричними тенами, причому в зоні входження центрального зворотного трубопроводу в ємність встановлений насос, а температура в ємності контролюється датчиком температури. 2 UA 110978 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
