Плівкове покривало для теплиць

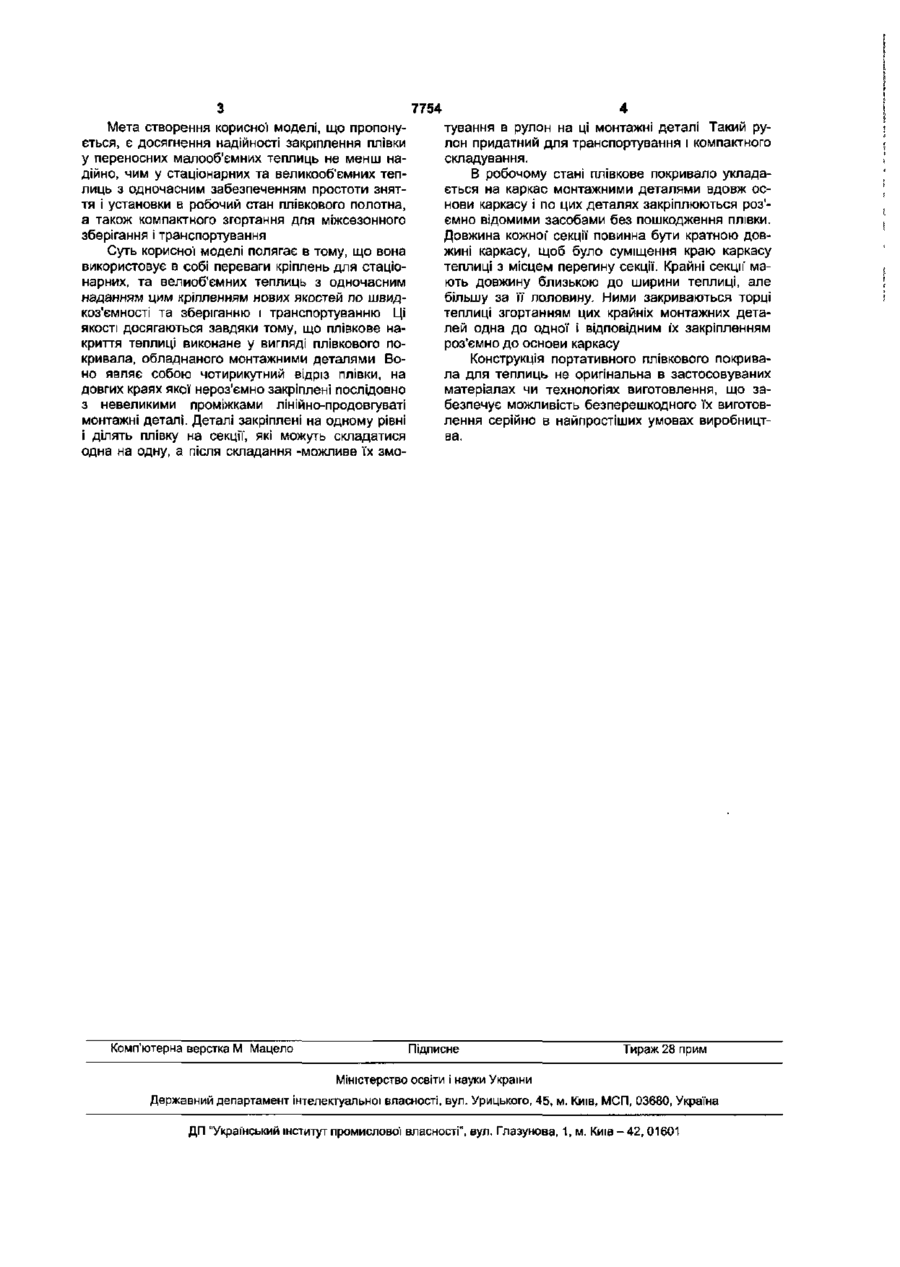

Плівкове покривало для теплиць малого об'єму, виконане окремою частиною теплиці, що складається із плівки і пристроїв для закріплення її до основи каркаса теплиці, яке відрізняється тим, що покривало виконане із плівки прямокутної' фо рми, на довших краях якої нерознімно закріплені послідовно з невеликими проміжками і з обох боків на одному рівні монтажні лінійно-продовгуваті деталі, поділяючи ними плівку на секції, що перегинаються по плівці, за допомогою яких покривало закріплюється рознімно біля основи каркаса теплиці, причому довжина секцій така, що секції поміщаються вдовж теплиці ціле число разів, а крайніх секцій - близько ширини теплиці, але не менше висоти теплиці і половини її ширини, які закривають торці теплиці згортанням одна до одної крайніх монтажних деталей. Корисна модель "Плівкове покривало для теплиць" відноситься до техніки ведення сільського господарства і може бути використана, наприклад, в підсобних господарствах і на дачних земельних ділянках з метою утеплення ранніх весняних схо ня поперечних країв плівки покриття теплиці". Бюлетень № 22 09.08.95 p.; Патент РФ RU 2004133 СІ, ют. А 01 G 9/14, "Пристрій для кріплення плівки до каркасу". Бюлетень № 45-46 15.12.93 p., Авторське свідоцтво СРСР SU 1759317 АІ, кл. А 01 G 9/14, "Плівкова теплиця". Бюлетень № 33 07.09.92 Р-] Всі наведені приклади способів закріплення країв плівки до каркасу не відповідають вимогам швидкороз'ємності, малої трудомісткості усунення плівки з каркасу для доступу до рослин і установки її знову в робочий стан оперативно і багаторазово Причина невідповідності в тому, що вони призначені для великооб'ємних теплиць, переважно стаціонарних, де доступ до рослин відбувається через двері. Тому кріплення виконані у них нероз'ємними з каркасом, або такими, що не підлягають багаторазовому з'єднай ю-роз'єднанню. Питання згортання таких теплиць для міжсезонного зберігання тут не має місця. Найближчим із аналогів до запропонованої корисної моделі є конструкція по Авторському свідоцтву СРСР [SU 1702940 АІ, кл А 01 G 9/14, "Теплиця", Бюлетень №1 01.01.92 р.] В такій конструкції' теплиці спосіб закріплення плівки надзвичайно простий, звичайним насипанням землі на її краї, або накладанням на них тягарів. Але такий спосіб трудомісткий для оперативного зняття плівки і повернення її в робочий стан Не відзначається такий спосіб і надійністю закріплення. дів рослин і ПОСІВІВ розсад. Одним із проблемних питань в конструкціях теплиць є надійність закріплення на каркасі плівкового полотна, а для переносних, мало-об'емних теплиць це кріплення повинно допускати ще й багаторазове оперативне і не трудомістке усунення його з каркасу з наступним його поверненням в робочий стан Це потрібно для забезпечення доступу до рослин в теплиці для їх догляду До того ж такі теплиці після закінчення сезону підлягають згортанню і зберіганню в компактному вигляді. Відомі способи закріплення плівкового полотна, яке має обмежену міцність, а в складі теплиці, маючи велику площу, піддається значним вітровим навантаженням, зводиться до двох. Це або затиск країв плівки в щілину між виступами-впадинами різних конструкцій чи в кутик, або намотування на продовгуваті деталі з захопленням краю плівки в щілину по всій довжині. Приклади таких закріплень можна бачити в наступних патентах Російської Федерації і Авторських свідоцтвах СРСР: [Патент РФ RU 2042316 СІ, кл А 01 G 9/14, "Розбірне - переносне плівкове укриття". Бюлетень № 24 27.08.95р ; Патент РФ RU 2040886 СІ, кл. А 01 G 9/14, "Пристрій кріплен ю 7754 Мета створення корисної моделі, що пропонується, є досягнення надійності закріплення плівки у переносних малооб'ємних теплиць не менш надійно, чим у стаціонарних та великооб'ємних теплиць з одночасним забезпеченням простоти зняття і установки в робочий стан плівкового полотна, а також компактного згортання для міжсезонного зберігання і транспортування Суть корисної моделі полягає в тому, що вона використовує в собі переваги кріплень для стаціонарних, та велиоб'ємних теплиць з одночасним наданням цим кріпленням нових якостей по швидкоз'ємності та зберіганню і транспортуванню Ці якості досягаються завдяки тому, що плівкове накриття теплиці виконане у вигляді плівкового покривала, обладнаного монтажними деталями Воно являє собою чотирикутний відріз плівки, на довгих краях якої нероз'ємно закріплені послідовно з невеликими проміжками лінійно-продовгуваті монтажні деталі. Деталі закріплені на одному рівні і ділять плівку на секції, які можуть складатися одна на одну, а після складання -можливе їх змо Комп'ютерна верстка М Мацело тування в рулон на ці монтажні деталі Такий рулон придатний для транспортування і компактного складування. В робочому стані плівкове покривало укладається на каркас монтажними деталями вдовж основи каркасу і по цих деталях закріплюються роз'ємно відомими засобами без пошкодження плівки. Довжина кожної" секції повинна бути кратною довжині каркасу, щоб було суміщення краю каркасу теплиці з місцем перегину секції. Крайні секції' мають довжину близькою до ширини теплиці, але більшу за її половину. Ними закриваються торці теплиці згортанням цих крайніх монтажних деталей одна до одної і відповідним їх закріпленням роз'ємно до основи каркасу Конструкція портативного плівкового покривала для теплиць не оригінальна в застосовуваних матеріалах чи технологіях виготовлення, що забезпечує можливість безперешкодного їх виготовлення серійно в найпростіших умовах виробництва. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
