Вентилятор осьовий протихідний

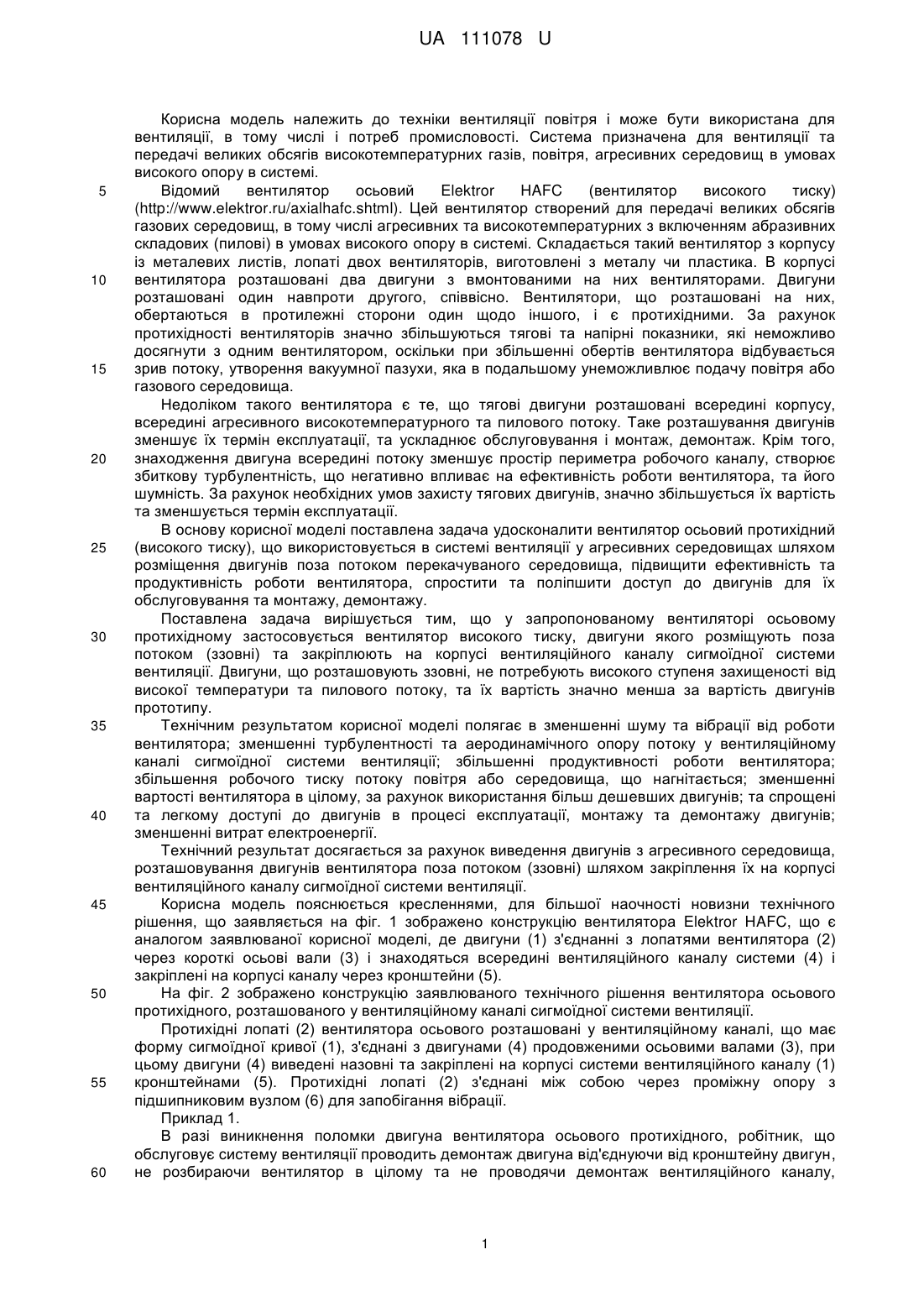

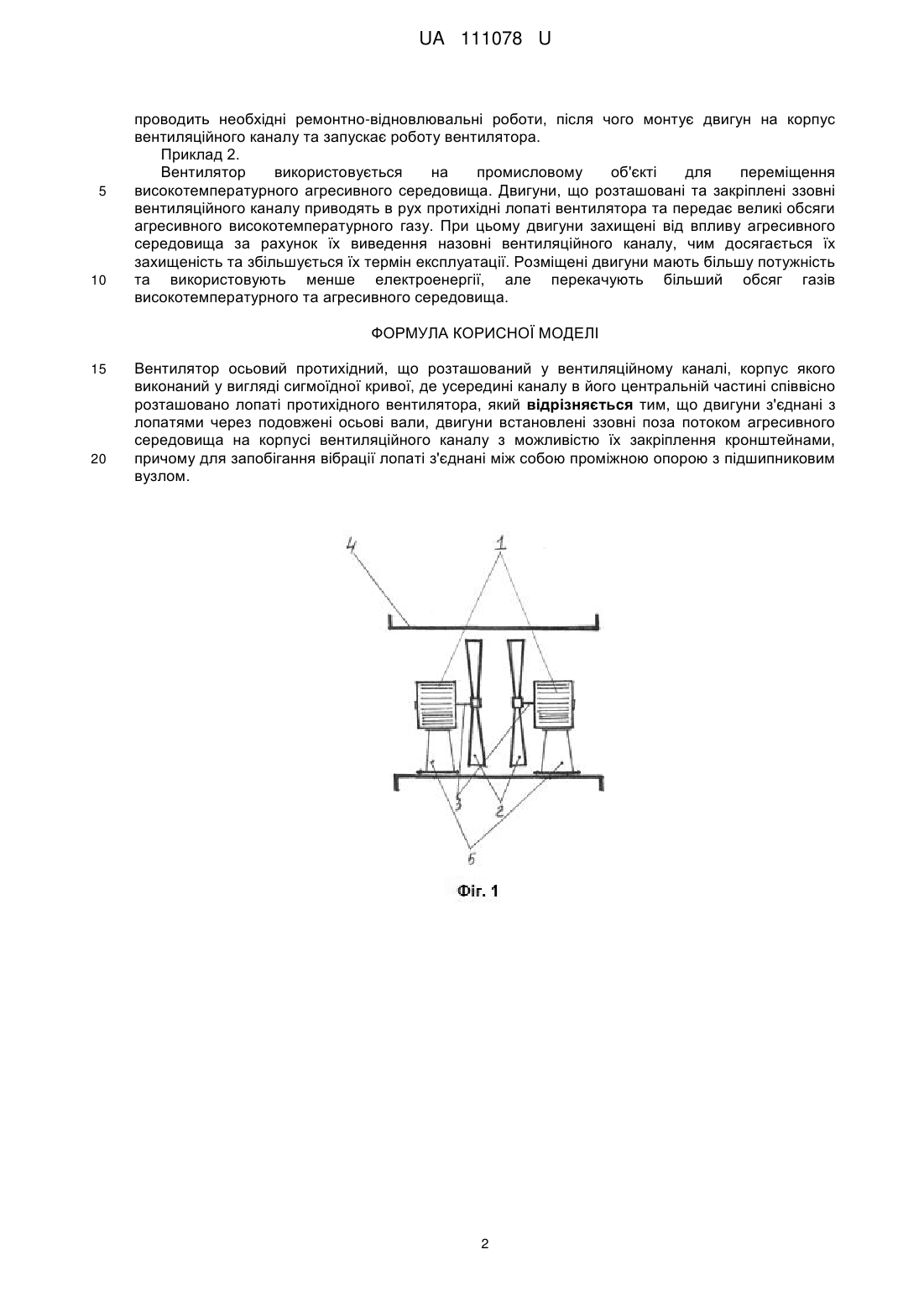

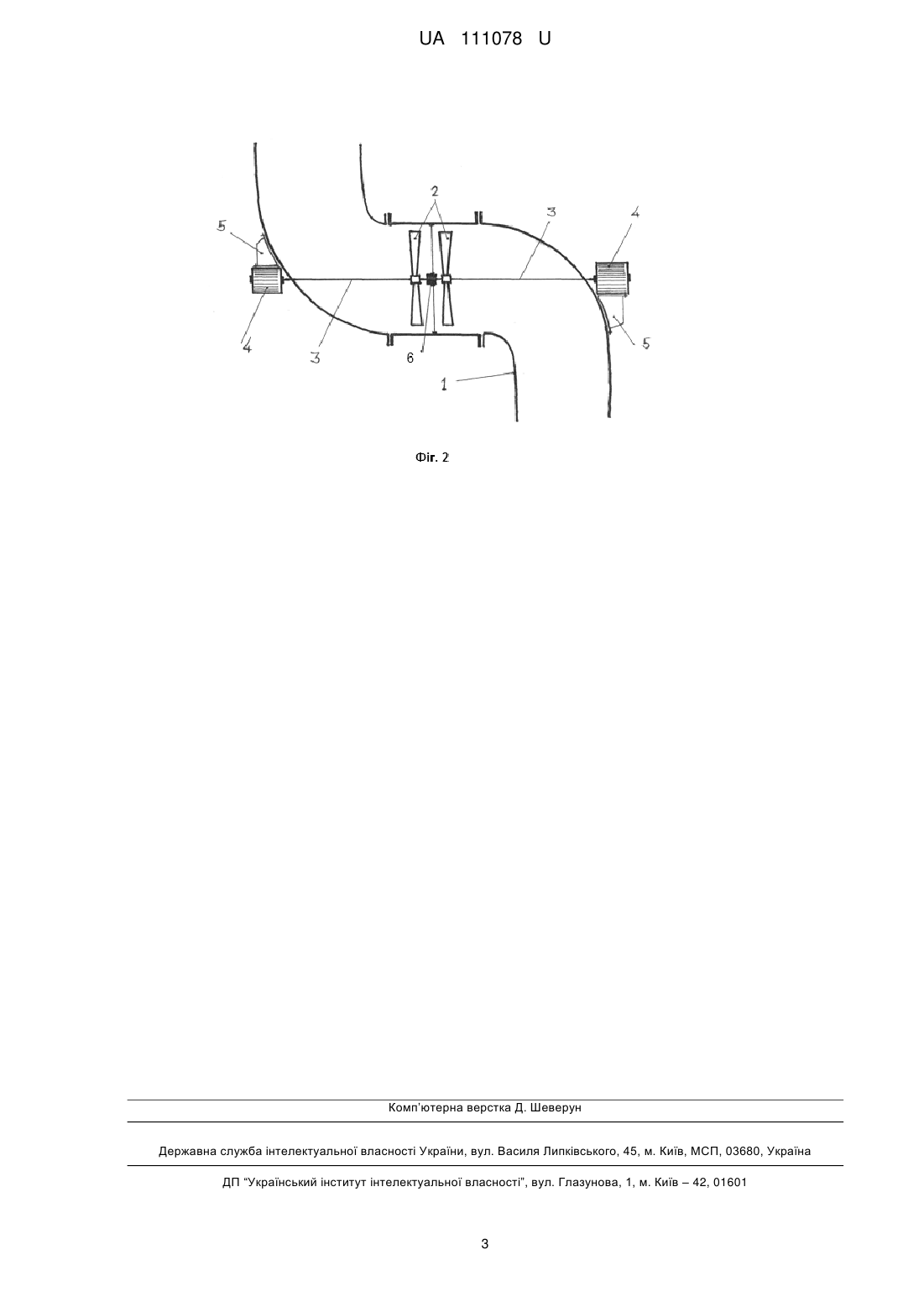

Реферат: Вентилятор осьовий протихідний розташований у вентиляційному каналі, корпус якого виконаний у вигляді сигмоїдної кривої, де усередині каналу в його центральній частині співвісно розташовано лопаті протихідного вентилятора. Двигуни з'єднані з лопатями через подовжені осьові вали, двигуни встановлені ззовні поза потоком агресивного середовища на корпусі вентиляційного каналу з можливістю їх закріплення кронштейнами. Для запобігання вібрації лопаті з'єднані між собою проміжною опорою з підшипниковим вузлом. UA 111078 U (54) ВЕНТИЛЯТОР ОСЬОВИЙ ПРОТИХІДНИЙ UA 111078 U UA 111078 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки вентиляції повітря і може бути використана для вентиляції, в тому числі і потреб промисловості. Система призначена для вентиляції та передачі великих обсягів високотемпературних газів, повітря, агресивних середовищ в умовах високого опору в системі. Відомий вентилятор осьовий Elektror HAFC (вентилятор високого тиску) (http://www.elektror.ru/axialhafc.shtml). Цей вентилятор створений для передачі великих обсягів газових середовищ, в тому числі агресивних та високотемпературних з включенням абразивних складових (пилові) в умовах високого опору в системі. Складається такий вентилятор з корпусу із металевих листів, лопаті двох вентиляторів, виготовлені з металу чи пластика. В корпусі вентилятора розташовані два двигуни з вмонтованими на них вентиляторами. Двигуни розташовані один навпроти другого, співвісно. Вентилятори, що розташовані на них, обертаються в протилежні сторони один щодо іншого, і є протихідними. За рахунок протихідності вентиляторів значно збільшуються тягові та напірні показники, які неможливо досягнути з одним вентилятором, оскільки при збільшенні обертів вентилятора відбувається зрив потоку, утворення вакуумної пазухи, яка в подальшому унеможливлює подачу повітря або газового середовища. Недоліком такого вентилятора є те, що тягові двигуни розташовані всередині корпусу, всередині агресивного високотемпературного та пилового потоку. Таке розташування двигунів зменшує їх термін експлуатації, та ускладнює обслуговування і монтаж, демонтаж. Крім того, знаходження двигуна всередині потоку зменшує простір периметра робочого каналу, створює збиткову турбулентність, що негативно впливає на ефективність роботи вентилятора, та його шумність. За рахунок необхідних умов захисту тягових двигунів, значно збільшується їх вартість та зменшується термін експлуатації. В основу корисної моделі поставлена задача удосконалити вентилятор осьовий протихідний (високого тиску), що використовується в системі вентиляції у агресивних середовищах шляхом розміщення двигунів поза потоком перекачуваного середовища, підвищити ефективність та продуктивність роботи вентилятора, спростити та поліпшити доступ до двигунів для їх обслуговування та монтажу, демонтажу. Поставлена задача вирішується тим, що у запропонованому вентиляторі осьовому протихідному застосовується вентилятор високого тиску, двигуни якого розміщують поза потоком (ззовні) та закріплюють на корпусі вентиляційного каналу сигмоїдної системи вентиляції. Двигуни, що розташовують ззовні, не потребують високого ступеня захищеності від високої температури та пилового потоку, та їх вартість значно менша за вартість двигунів прототипу. Технічним результатом корисної моделі полягає в зменшенні шуму та вібрації від роботи вентилятора; зменшенні турбулентності та аеродинамічного опору потоку у вентиляційному каналі сигмоїдної системи вентиляції; збільшенні продуктивності роботи вентилятора; збільшення робочого тиску потоку повітря або середовища, що нагнітається; зменшенні вартості вентилятора в цілому, за рахунок використання більш дешевших двигунів; та спрощені та легкому доступі до двигунів в процесі експлуатації, монтажу та демонтажу двигунів; зменшенні витрат електроенергії. Технічний результат досягається за рахунок виведення двигунів з агресивного середовища, розташовування двигунів вентилятора поза потоком (ззовні) шляхом закріплення їх на корпусі вентиляційного каналу сигмоїдної системи вентиляції. Корисна модель пояснюється кресленнями, для більшої наочності новизни технічного рішення, що заявляється на фіг. 1 зображено конструкцію вентилятора Elektror HAFC, що є аналогом заявлюваної корисної моделі, де двигуни (1) з'єднанні з лопатями вентилятора (2) через короткі осьові вали (3) і знаходяться всередині вентиляційного каналу системи (4) і закріплені на корпусі каналу через кронштейни (5). На фіг. 2 зображено конструкцію заявлюваного технічного рішення вентилятора осьового протихідного, розташованого у вентиляційному каналі сигмоїдної системи вентиляції. Протихідні лопаті (2) вентилятора осьового розташовані у вентиляційному каналі, що має форму сигмоїдної кривої (1), з'єднані з двигунами (4) продовженими осьовими валами (3), при цьому двигуни (4) виведені назовні та закріплені на корпусі системи вентиляційного каналу (1) кронштейнами (5). Протихідні лопаті (2) з'єднані між собою через проміжну опору з підшипниковим вузлом (6) для запобігання вібрації. Приклад 1. В разі виникнення поломки двигуна вентилятора осьового протихідного, робітник, що обслуговує систему вентиляції проводить демонтаж двигуна від'єднуючи від кронштейну двигун, не розбираючи вентилятор в цілому та не проводячи демонтаж вентиляційного каналу, 1 UA 111078 U 5 10 проводить необхідні ремонтно-відновлювальні роботи, після чого монтує двигун на корпус вентиляційного каналу та запускає роботу вентилятора. Приклад 2. Вентилятор використовується на промисловому об'єкті для переміщення високотемпературного агресивного середовища. Двигуни, що розташовані та закріплені ззовні вентиляційного каналу приводять в рух протихідні лопаті вентилятора та передає великі обсяги агресивного високотемпературного газу. При цьому двигуни захищені від впливу агресивного середовища за рахунок їх виведення назовні вентиляційного каналу, чим досягається їх захищеність та збільшується їх термін експлуатації. Розміщені двигуни мають більшу потужність та використовують менше електроенергії, але перекачують більший обсяг газів високотемпературного та агресивного середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вентилятор осьовий протихідний, що розташований у вентиляційному каналі, корпус якого виконаний у вигляді сигмоїдної кривої, де усередині каналу в його центральній частині співвісно розташовано лопаті протихідного вентилятора, який відрізняється тим, що двигуни з'єднані з лопатями через подовжені осьові вали, двигуни встановлені ззовні поза потоком агресивного середовища на корпусі вентиляційного каналу з можливістю їх закріплення кронштейнами, причому для запобігання вібрації лопаті з'єднані між собою проміжною опорою з підшипниковим вузлом. 2 UA 111078 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
