Індикаторна контрольна пломба

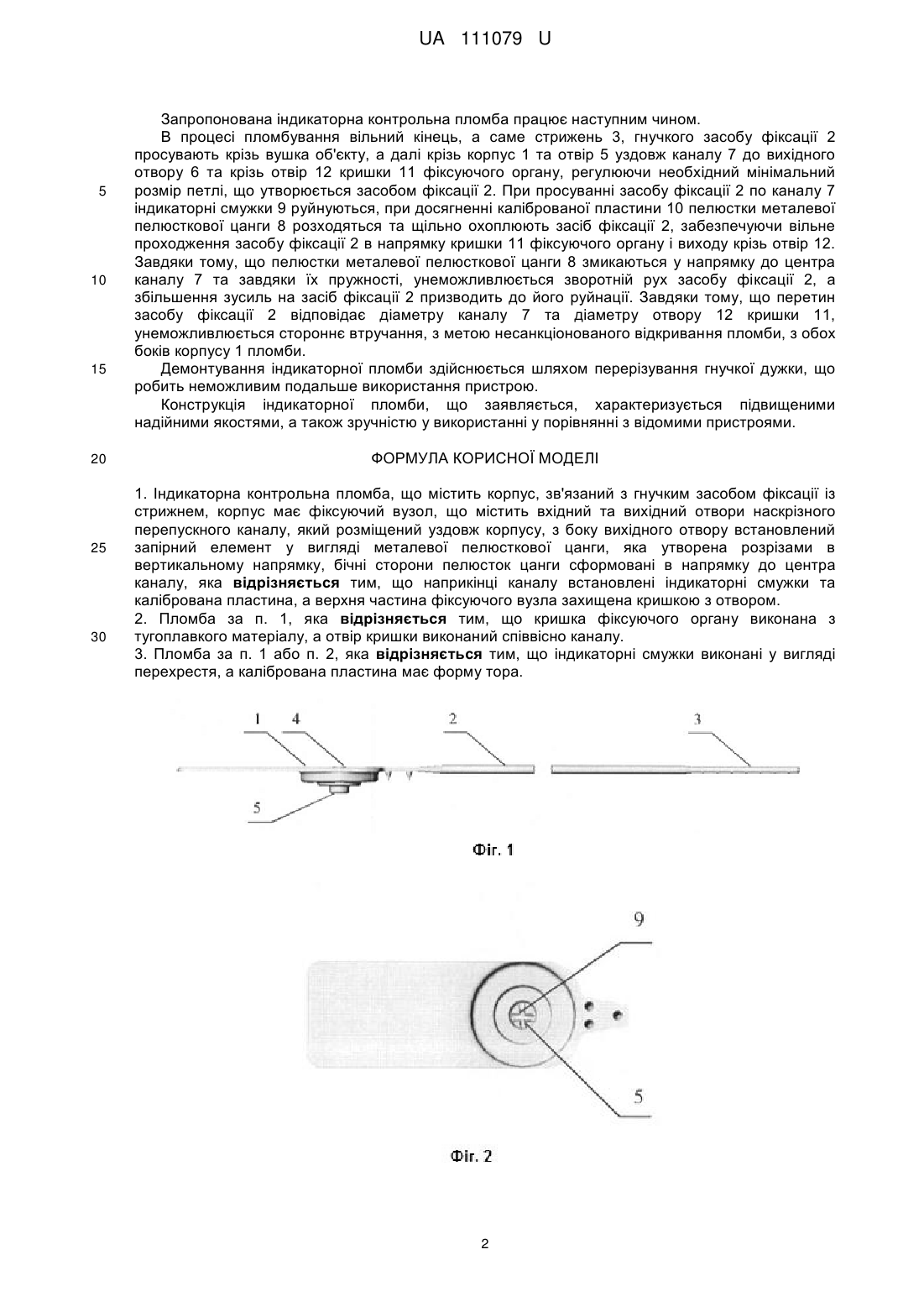

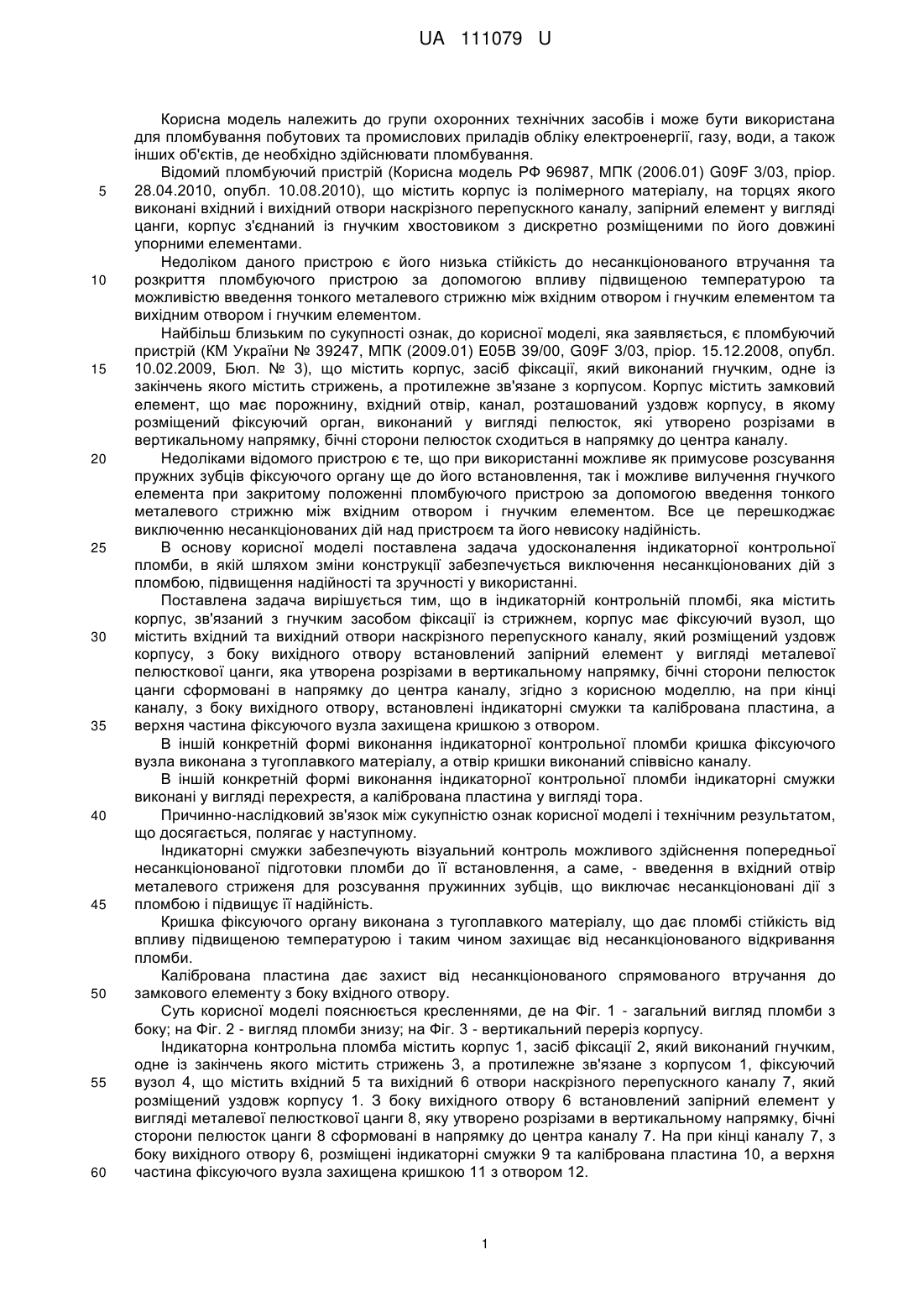

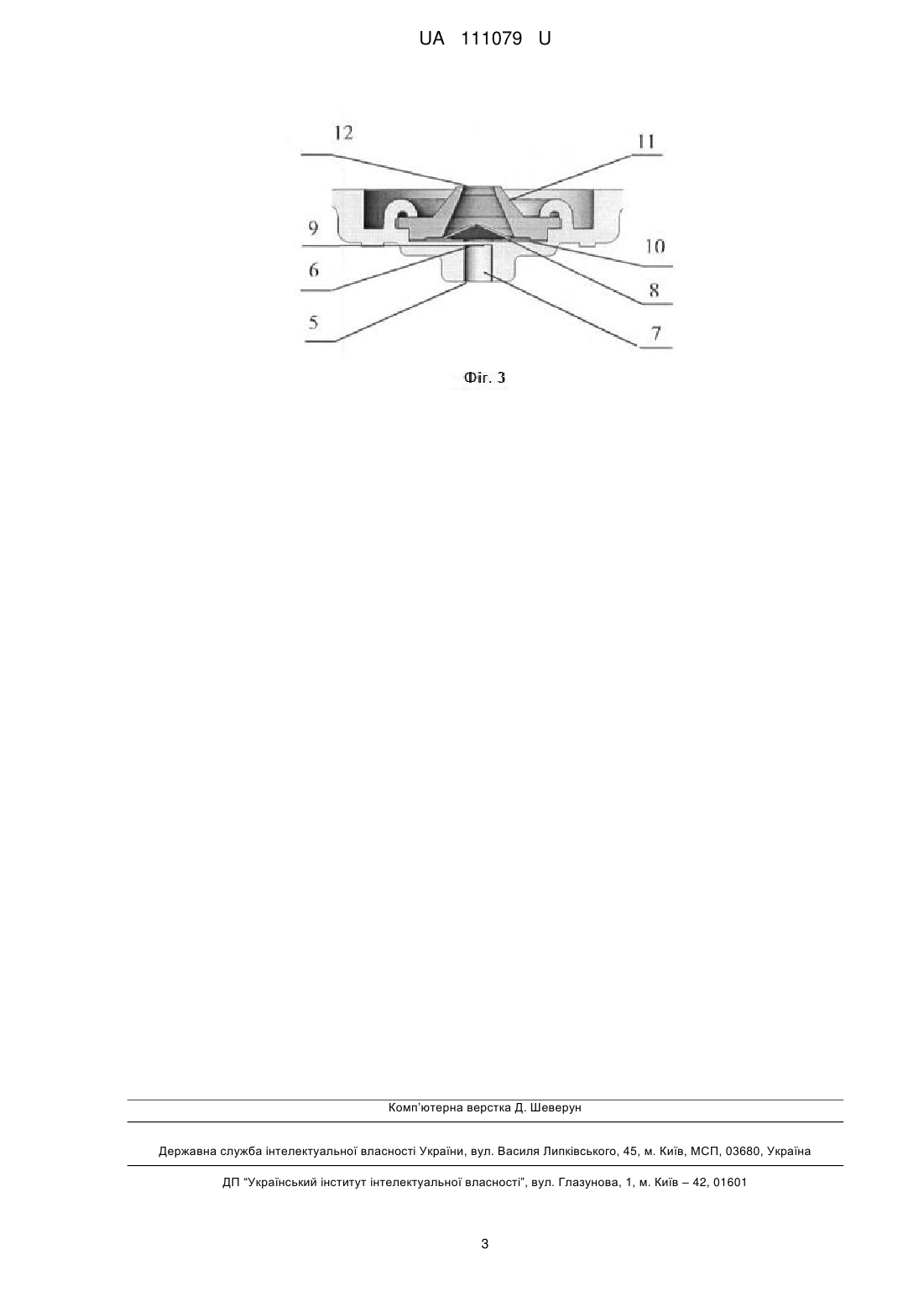

Реферат: Індикаторна контрольна пломба містить корпус, зв'язаний з гнучким засобом фіксації із стрижнем, корпус має фіксуючий вузол, що містить вхідний та вихідний отвори наскрізного перепускного каналу, який розміщений уздовж корпусу, з боку вихідного отвору встановлений запірний елемент у вигляді металевої пелюсткової цанги, яка утворена розрізами в вертикальному напрямку, бічні сторони пелюсток цанги сформовані в напрямку до центра каналу. Наприкінці каналу встановлені індикаторні смужки та калібрована пластина. Верхня частина фіксуючого вузла захищена кришкою з отвором. UA 111079 U (12) UA 111079 U UA 111079 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до групи охоронних технічних засобів і може бути використана для пломбування побутових та промислових приладів обліку електроенергії, газу, води, а також інших об'єктів, де необхідно здійснювати пломбування. Відомий пломбуючий пристрій (Корисна модель РФ 96987, МПК (2006.01) G09F 3/03, пріор. 28.04.2010, опубл. 10.08.2010), що містить корпус із полімерного матеріалу, на торцях якого виконані вхідний і вихідний отвори наскрізного перепускного каналу, запірний елемент у вигляді цанги, корпус з'єднаний із гнучким хвостовиком з дискретно розміщеними по його довжині упорними елементами. Недоліком даного пристрою є його низька стійкість до несанкціонованого втручання та розкриття пломбуючого пристрою за допомогою впливу підвищеною температурою та можливістю введення тонкого металевого стрижню між вхідним отвором і гнучким елементом та вихідним отвором і гнучким елементом. Найбільш близьким по сукупності ознак, до корисної моделі, яка заявляється, є пломбуючий пристрій (КM України № 39247, МПК (2009.01) Е05В 39/00, G09F 3/03, пріор. 15.12.2008, опубл. 10.02.2009, Бюл. № 3), що містить корпус, засіб фіксації, який виконаний гнучким, одне із закінчень якого містить стрижень, а протилежне зв'язане з корпусом. Корпус містить замковий елемент, що має порожнину, вхідний отвір, канал, розташований уздовж корпусу, в якому розміщений фіксуючий орган, виконаний у вигляді пелюсток, які утворено розрізами в вертикальному напрямку, бічні сторони пелюсток сходиться в напрямку до центра каналу. Недоліками відомого пристрою є те, що при використанні можливе як примусове розсування пружних зубців фіксуючого органу ще до його встановлення, так і можливе вилучення гнучкого елемента при закритому положенні пломбуючого пристрою за допомогою введення тонкого металевого стрижню між вхідним отвором і гнучким елементом. Все це перешкоджає виключенню несанкціонованих дій над пристроєм та його невисоку надійність. В основу корисної моделі поставлена задача удосконалення індикаторної контрольної пломби, в якій шляхом зміни конструкції забезпечується виключення несанкціонованих дій з пломбою, підвищення надійності та зручності у використанні. Поставлена задача вирішується тим, що в індикаторній контрольній пломбі, яка містить корпус, зв'язаний з гнучким засобом фіксації із стрижнем, корпус має фіксуючий вузол, що містить вхідний та вихідний отвори наскрізного перепускного каналу, який розміщений уздовж корпусу, з боку вихідного отвору встановлений запірний елемент у вигляді металевої пелюсткової цанги, яка утворена розрізами в вертикальному напрямку, бічні сторони пелюсток цанги сформовані в напрямку до центра каналу, згідно з корисною моделлю, на при кінці каналу, з боку вихідного отвору, встановлені індикаторні смужки та калібрована пластина, а верхня частина фіксуючого вузла захищена кришкою з отвором. В іншій конкретній формі виконання індикаторної контрольної пломби кришка фіксуючого вузла виконана з тугоплавкого матеріалу, а отвір кришки виконаний співвісно каналу. В іншій конкретній формі виконання індикаторної контрольної пломби індикаторні смужки виконані у вигляді перехрестя, а калібрована пластина у вигляді тора. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Індикаторні смужки забезпечують візуальний контроль можливого здійснення попередньої несанкціонованої підготовки пломби до її встановлення, а саме, - введення в вхідний отвір металевого стриженя для розсування пружинних зубців, що виключає несанкціоновані дії з пломбою і підвищує її надійність. Кришка фіксуючого органу виконана з тугоплавкого матеріалу, що дає пломбі стійкість від впливу підвищеною температурою і таким чином захищає від несанкціонованого відкривання пломби. Калібрована пластина дає захист від несанкціонованого спрямованого втручання до замкового елементу з боку вхідного отвору. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 - загальний вигляд пломби з боку; на Фіг. 2 - вигляд пломби знизу; на Фіг. 3 - вертикальний переріз корпусу. Індикаторна контрольна пломба містить корпус 1, засіб фіксації 2, який виконаний гнучким, одне із закінчень якого містить стрижень 3, а протилежне зв'язане з корпусом 1, фіксуючий вузол 4, що містить вхідний 5 та вихідний 6 отвори наскрізного перепускного каналу 7, який розміщений уздовж корпусу 1. З боку вихідного отвору 6 встановлений запірний елемент у вигляді металевої пелюсткової цанги 8, яку утворено розрізами в вертикальному напрямку, бічні сторони пелюсток цанги 8 сформовані в напрямку до центра каналу 7. На при кінці каналу 7, з боку вихідного отвору 6, розміщені індикаторні смужки 9 та калібрована пластина 10, а верхня частина фіксуючого вузла захищена кришкою 11 з отвором 12. 1 UA 111079 U 5 10 15 20 25 30 Запропонована індикаторна контрольна пломба працює наступним чином. В процесі пломбування вільний кінець, а саме стрижень 3, гнучкого засобу фіксації 2 просувають крізь вушка об'єкту, а далі крізь корпус 1 та отвір 5 уздовж каналу 7 до вихідного отвору 6 та крізь отвір 12 кришки 11 фіксуючого органу, регулюючи необхідний мінімальний розмір петлі, що утворюється засобом фіксації 2. При просуванні засобу фіксації 2 по каналу 7 індикаторні смужки 9 руйнуються, при досягненні каліброваної пластини 10 пелюстки металевої пелюсткової цанги 8 розходяться та щільно охоплюють засіб фіксації 2, забезпечуючи вільне проходження засобу фіксації 2 в напрямку кришки 11 фіксуючого органу і виходу крізь отвір 12. Завдяки тому, що пелюстки металевої пелюсткової цанги 8 змикаються у напрямку до центра каналу 7 та завдяки їх пружності, унеможливлюється зворотній рух засобу фіксації 2, а збільшення зусиль на засіб фіксації 2 призводить до його руйнації. Завдяки тому, що перетин засобу фіксації 2 відповідає діаметру каналу 7 та діаметру отвору 12 кришки 11, унеможливлюється стороннє втручання, з метою несанкціонованого відкривання пломби, з обох боків корпусу 1 пломби. Демонтування індикаторної пломби здійснюється шляхом перерізування гнучкої дужки, що робить неможливим подальше використання пристрою. Конструкція індикаторної пломби, що заявляється, характеризується підвищеними надійними якостями, а також зручністю у використанні у порівнянні з відомими пристроями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Індикаторна контрольна пломба, що містить корпус, зв'язаний з гнучким засобом фіксації із стрижнем, корпус має фіксуючий вузол, що містить вхідний та вихідний отвори наскрізного перепускного каналу, який розміщений уздовж корпусу, з боку вихідного отвору встановлений запірний елемент у вигляді металевої пелюсткової цанги, яка утворена розрізами в вертикальному напрямку, бічні сторони пелюсток цанги сформовані в напрямку до центра каналу, яка відрізняється тим, що наприкінці каналу встановлені індикаторні смужки та калібрована пластина, а верхня частина фіксуючого вузла захищена кришкою з отвором. 2. Пломба за п. 1, яка відрізняється тим, що кришка фіксуючого органу виконана з тугоплавкого матеріалу, а отвір кришки виконаний співвісно каналу. 3. Пломба за п. 1 або п. 2, яка відрізняється тим, що індикаторні смужки виконані у вигляді перехрестя, а калібрована пластина має форму тора. 2 UA 111079 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
