Бетонна суміш
Номер патенту: 111140
Опубліковано: 10.11.2016
Автори: Возний Сергій Петрович, Дорошенко Юрій Михайлович, Борковський Павло Петрович, Дорошенко Олександра Юріївна
Формула / Реферат

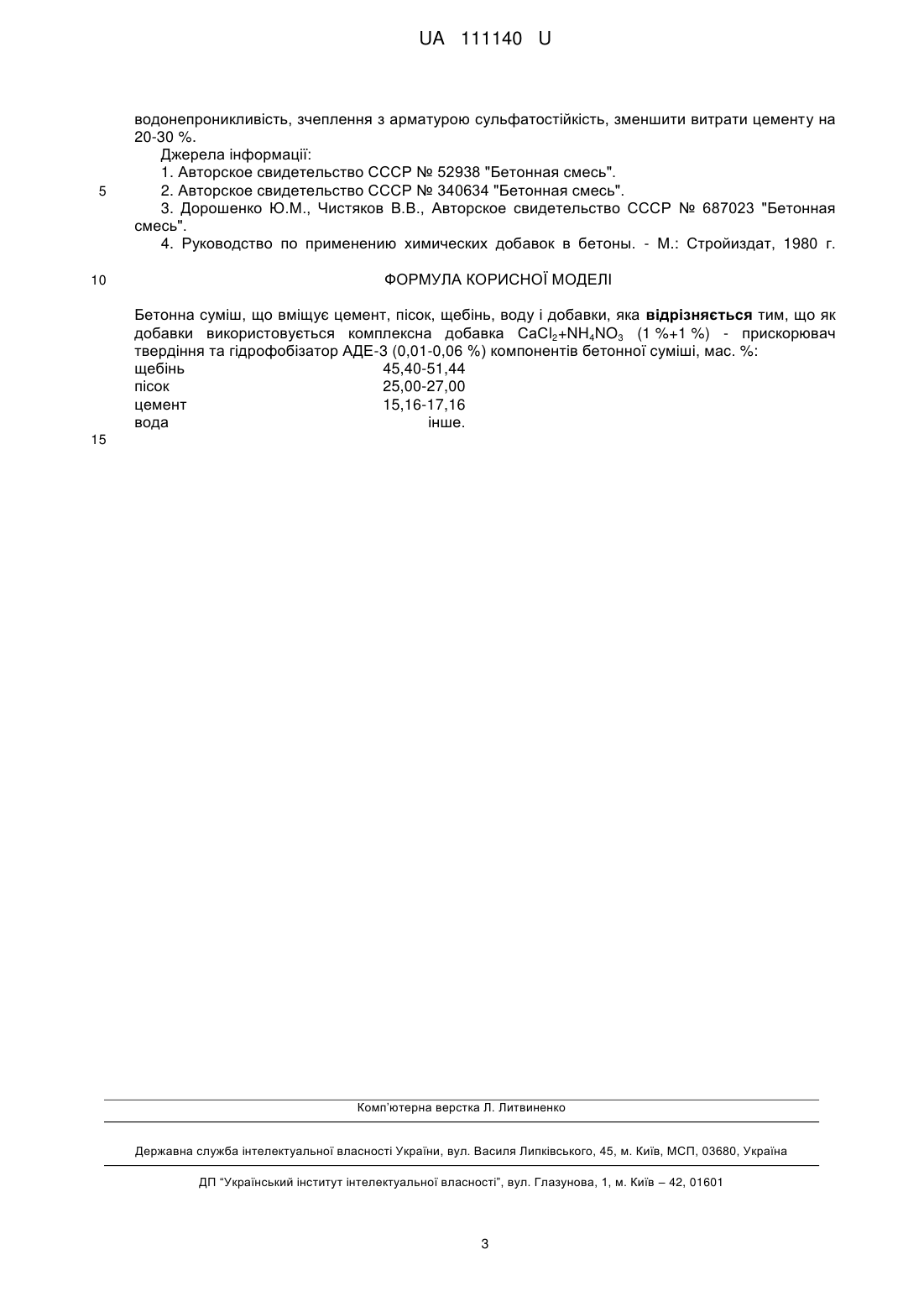

Бетонна суміш, що вміщує цемент, пісок, щебінь, воду і добавки, яка відрізняється тим, що як добавки використовується комплексна добавка СаСl2+NH4NO3 (1 % + 1 %) - прискорювач твердіння та гідрофобізатор АДЕ-3 (0,01-0,06 %) компонентів бетонної суміші мас. %:
щебінь
45,40-51,44
пісок
25,00-27,00
цемент
15,16-17,16
вода
інше.
Текст

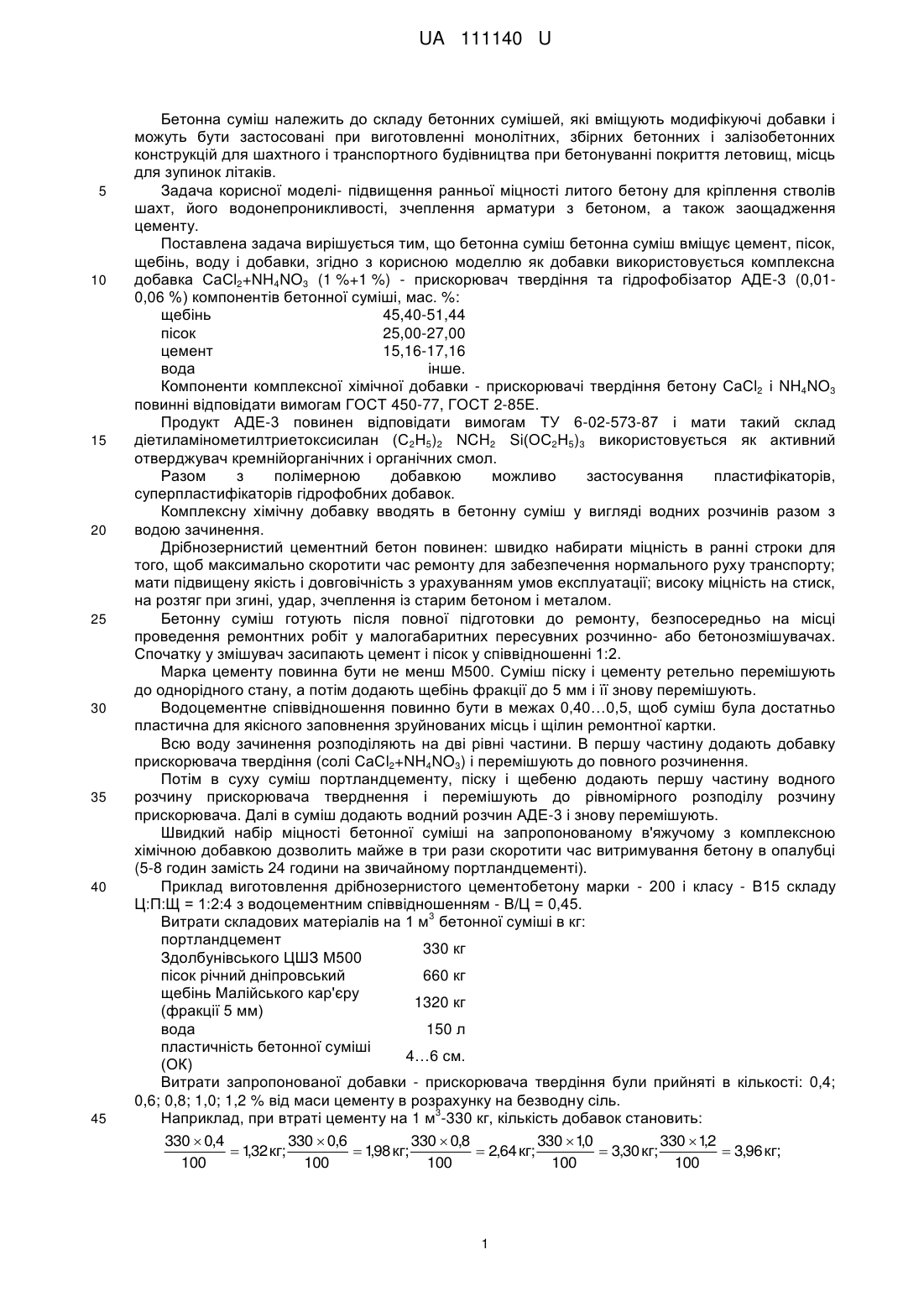

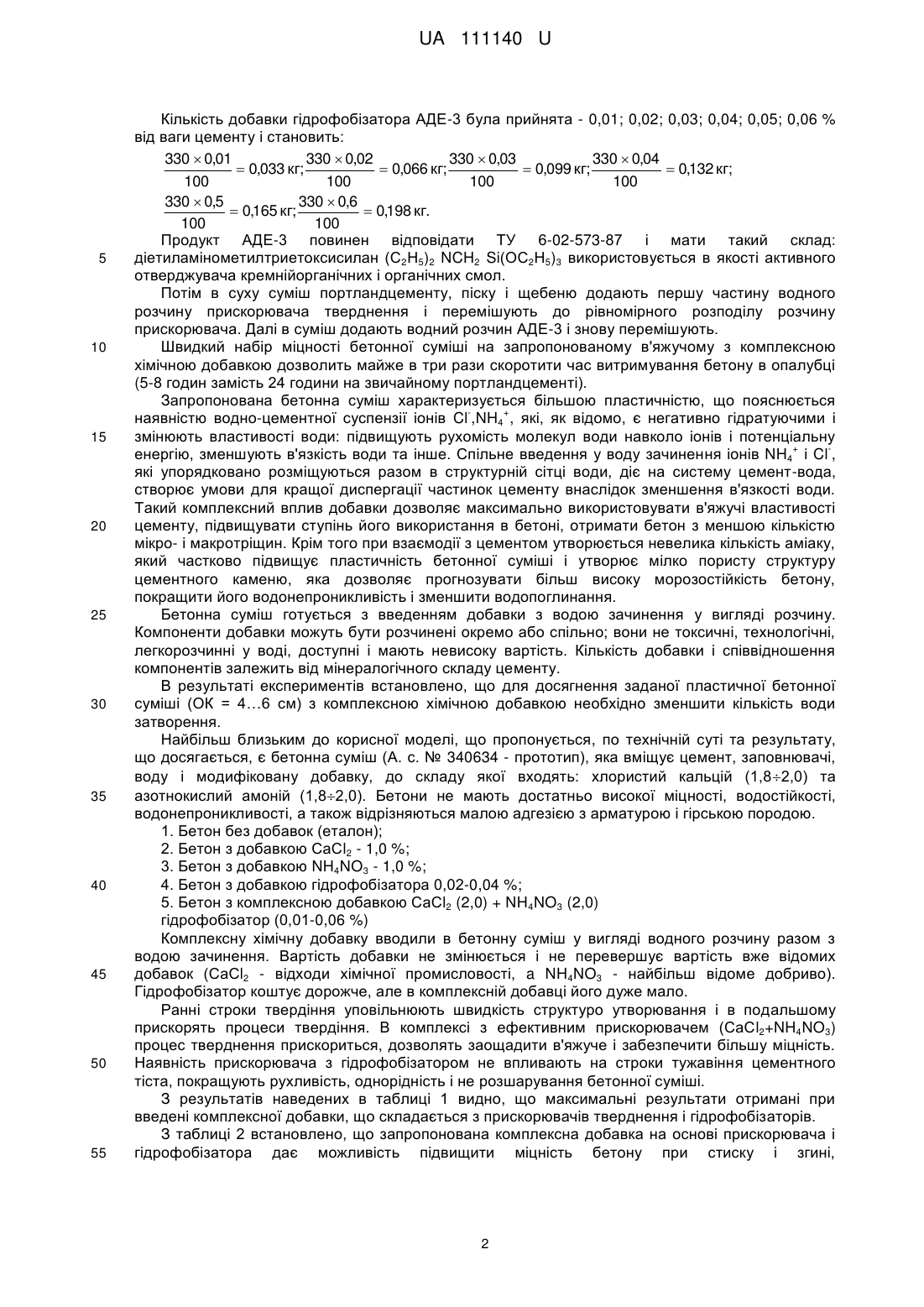

Реферат: Бетонна суміш вміщує цемент, пісок, щебінь, воду і добавки, причому як добавки використовується комплексна добавка СаСl2+NH4NO3 (1 %+1 %) - прискорювач твердіння та гідрофобізатор АДЕ-3 (0,01-0,06 %) компонентів бетонної суміші, мас. %: щебінь 45,40-51,44 пісок 25,00-27,00 цемент 15,16-17,16 вода інше. UA 111140 U (12) UA 111140 U UA 111140 U 5 10 15 20 25 30 35 40 45 Бетонна суміш належить до складу бетонних сумішей, які вміщують модифікуючі добавки і можуть бути застосовані при виготовленні монолітних, збірних бетонних і залізобетонних конструкцій для шахтного і транспортного будівництва при бетонуванні покриття летовищ, місць для зупинок літаків. Задача корисної моделі- підвищення ранньої міцності литого бетону для кріплення стволів шахт, його водонепроникливості, зчеплення арматури з бетоном, а також заощадження цементу. Поставлена задача вирішується тим, що бетонна суміш бетонна суміш вміщує цемент, пісок, щебінь, воду і добавки, згідно з корисною моделлю як добавки використовується комплексна добавка СаСl2+NH4NO3 (1 %+1 %) - прискорювач твердіння та гідрофобізатор АДЕ-3 (0,010,06 %) компонентів бетонної суміші, мас. %: щебінь 45,40-51,44 пісок 25,00-27,00 цемент 15,16-17,16 вода інше. Компоненти комплексної хімічної добавки - прискорювачі твердіння бетону СаСl2 і NH4NO3 повинні відповідати вимогам ГОСТ 450-77, ГОСТ 2-85Е. Продукт АДЕ-3 повинен відповідати вимогам ТУ 6-02-573-87 і мати такий склад діетиламінометилтриетоксисилан (С2Н5)2 NCH2 Si(ОС2Н5)3 використовується як активний отверджувач кремнійорганічних і органічних смол. Разом з полімерною добавкою можливо застосування пластифікаторів, суперпластифікаторів гідрофобних добавок. Комплексну хімічну добавку вводять в бетонну суміш у вигляді водних розчинів разом з водою зачинення. Дрібнозернистий цементний бетон повинен: швидко набирати міцність в ранні строки для того, щоб максимально скоротити час ремонту для забезпечення нормального руху транспорту; мати підвищену якість і довговічність з урахуванням умов експлуатації; високу міцність на стиск, на розтяг при згині, удар, зчеплення із старим бетоном і металом. Бетонну суміш готують після повної підготовки до ремонту, безпосередньо на місці проведення ремонтних робіт у малогабаритних пересувних розчинно- або бетонозмішувачах. Спочатку у змішувач засипають цемент і пісок у співвідношенні 1:2. Марка цементу повинна бути не менш М500. Суміш піску і цементу ретельно перемішують до однорідного стану, а потім додають щебінь фракції до 5 мм і її знову перемішують. Водоцементне співвідношення повинно бути в межах 0,40…0,5, щоб суміш була достатньо пластична для якісного заповнення зруйнованих місць і щілин ремонтної картки. Всю воду зачинення розподіляють на дві рівні частини. В першу частину додають добавку прискорювача твердіння (солі СаСl2+NH4NO3) і перемішують до повного розчинення. Потім в суху суміш портландцементу, піску і щебеню додають першу частину водного розчину прискорювача тверднення і перемішують до рівномірного розподілу розчину прискорювача. Далі в суміш додають водний розчин АДЕ-3 і знову перемішують. Швидкий набір міцності бетонної суміші на запропонованому в'яжучому з комплексною хімічною добавкою дозволить майже в три рази скоротити час витримування бетону в опалубці (5-8 годин замість 24 години на звичайному портландцементі). Приклад виготовлення дрібнозернистого цементобетону марки - 200 і класу - В15 складу Ц:П:Щ = 1:2:4 з водоцементним співвідношенням - В/Ц = 0,45. 3 Витрати складових матеріалів на 1 м бетонної суміші в кг: портландцемент 330 кг Здолбунівського ЦШЗ М500 пісок річний дніпровський 660 кг щебінь Малійського кар'єру 1320 кг (фракції 5 мм) вода 150 л пластичність бетонної суміші 4…6 см. (ОК) Витрати запропонованої добавки - прискорювача твердіння були прийняті в кількості: 0,4; 0,6; 0,8; 1,0; 1,2 % від маси цементу в розрахунку на безводну сіль. 3 Наприклад, при втраті цементу на 1 м -330 кг, кількість добавок становить: 330 0,4 330 0,6 330 0,8 330 10 , 330 12 , 132 кг; , 198 кг; , 2,64 кг; 3,30 кг; 3,96 кг; 100 100 100 100 100 1 UA 111140 U 5 10 15 20 25 30 35 40 45 50 55 Кількість добавки гідрофобізатора АДЕ-3 була прийнята - 0,01; 0,02; 0,03; 0,04; 0,05; 0,06 % від ваги цементу і становить: 330 0,01 330 0,02 330 0,03 330 0,04 0,033 кг; 0,066 кг; 0,099 кг; 0,132 кг; 100 100 100 100 330 0,5 330 0,6 0,165 кг; 0,198 кг. 100 100 Продукт АДЕ-3 повинен відповідати ТУ 6-02-573-87 і мати такий склад: діетиламінометилтриетоксисилан (С2Н5)2 NCH2 Si(ОС2Н5)3 використовується в якості активного отверджувача кремнійорганічних і органічних смол. Потім в суху суміш портландцементу, піску і щебеню додають першу частину водного розчину прискорювача тверднення і перемішують до рівномірного розподілу розчину прискорювача. Далі в суміш додають водний розчин АДЕ-3 і знову перемішують. Швидкий набір міцності бетонної суміші на запропонованому в'яжучому з комплексною хімічною добавкою дозволить майже в три рази скоротити час витримування бетону в опалубці (5-8 годин замість 24 години на звичайному портландцементі). Запропонована бетонна суміш характеризується більшою пластичністю, що пояснюється + наявністю водно-цементної суспензії іонів Cl ,NH4 , які, як відомо, є негативно гідратуючими і змінюють властивості води: підвищують рухомість молекул води навколо іонів і потенціальну + енергію, зменшують в'язкість води та інше. Спільне введення у воду зачинення іонів NH4 і Cl , які упорядковано розміщуються разом в структурній сітці води, діє на систему цемент-вода, створює умови для кращої диспергації частинок цементу внаслідок зменшення в'язкості води. Такий комплексний вплив добавки дозволяє максимально використовувати в'яжучі властивості цементу, підвищувати ступінь його використання в бетоні, отримати бетон з меншою кількістю мікро- і макротріщин. Крім того при взаємодії з цементом утворюється невелика кількість аміаку, який частково підвищує пластичність бетонної суміші і утворює мілко пористу структуру цементного каменю, яка дозволяє прогнозувати більш високу морозостійкість бетону, покращити його водонепроникливість і зменшити водопоглинання. Бетонна суміш готується з введенням добавки з водою зачинення у вигляді розчину. Компоненти добавки можуть бути розчинені окремо або спільно; вони не токсичні, технологічні, легкорозчинні у воді, доступні і мають невисоку вартість. Кількість добавки і співвідношення компонентів залежить від мінералогічного складу цементу. В результаті експериментів встановлено, що для досягнення заданої пластичної бетонної суміші (ОК = 4…6 см) з комплексною хімічною добавкою необхідно зменшити кількість води затворення. Найбільш близьким до корисної моделі, що пропонується, по технічній суті та результату, що досягається, є бетонна суміш (А. с. № 340634 - прототип), яка вміщує цемент, заповнювачі, воду і модифіковану добавку, до складу якої входять: хлористий кальцій (1,82,0) та азотнокислий амоній (1,82,0). Бетони не мають достатньо високої міцності, водостійкості, водонепроникливості, а також відрізняються малою адгезією з арматурою і гірською породою. 1. Бетон без добавок (еталон); 2. Бетон з добавкою СаСl2 - 1,0 %; 3. Бетон з добавкою NH4NO3 - 1,0 %; 4. Бетон з добавкою гідрофобізатора 0,02-0,04 %; 5. Бетон з комплексною добавкою СаСl2 (2,0) + NH4NO3 (2,0) гідрофобізатор (0,01-0,06 %) Комплексну хімічну добавку вводили в бетонну суміш у вигляді водного розчину разом з водою зачинення. Вартість добавки не змінюється і не перевершує вартість вже відомих добавок (СаСl2 - відходи хімічної промисловості, a NH4NO3 - найбільш відоме добриво). Гідрофобізатор коштує дорожче, але в комплексній добавці його дуже мало. Ранні строки твердіння уповільнюють швидкість структуро утворювання і в подальшому прискорять процеси твердіння. В комплексі з ефективним прискорювачем (СаСl2+NH4NO3) процес тверднення прискориться, дозволять заощадити в'яжуче і забезпечити більшу міцність. Наявність прискорювача з гідрофобізатором не впливають на строки тужавіння цементного тіста, покращують рухливість, однорідність і не розшарування бетонної суміші. З результатів наведених в таблиці 1 видно, що максимальні результати отримані при введені комплексної добавки, що складається з прискорювачів тверднення і гідрофобізаторів. З таблиці 2 встановлено, що запропонована комплексна добавка на основі прискорювача і гідрофобізатора дає можливість підвищити міцність бетону при стиску і згині, 2 UA 111140 U 5 10 водонепроникливість, зчеплення з арматурою сульфатостійкість, зменшити витрати цементу на 20-30 %. Джерела інформації: 1. Авторское свидетельство СССР № 52938 "Бетонная смесь". 2. Авторское свидетельство СССР № 340634 "Бетонная смесь". 3. Дорошенко Ю.М., Чистяков В.В., Авторское свидетельство СССР № 687023 "Бетонная смесь". 4. Руководство по применению химических добавок в бетоны. - М.: Стройиздат, 1980 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Бетонна суміш, що вміщує цемент, пісок, щебінь, воду і добавки, яка відрізняється тим, що як добавки використовується комплексна добавка СаСl2+NH4NO3 (1 %+1 %) - прискорювач твердіння та гідрофобізатор АДЕ-3 (0,01-0,06 %) компонентів бетонної суміші, мас. %: щебінь 45,40-51,44 пісок 25,00-27,00 цемент 15,16-17,16 вода інше. 15 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C04B 14/00
Код посилання
<a href="https://ua.patents.su/5-111140-betonna-sumish.html" target="_blank" rel="follow" title="База патентів України">Бетонна суміш</a>
Попередній патент: Спосіб санації ротової порожнини
Наступний патент: Спосіб визначення вертикальної швидкості зниження вільно падаючих тіл з використанням цифрових засобів відеореєстрації
Випадковий патент: Конусна вібраційна дробарка
