Конусна вібраційна дробарка

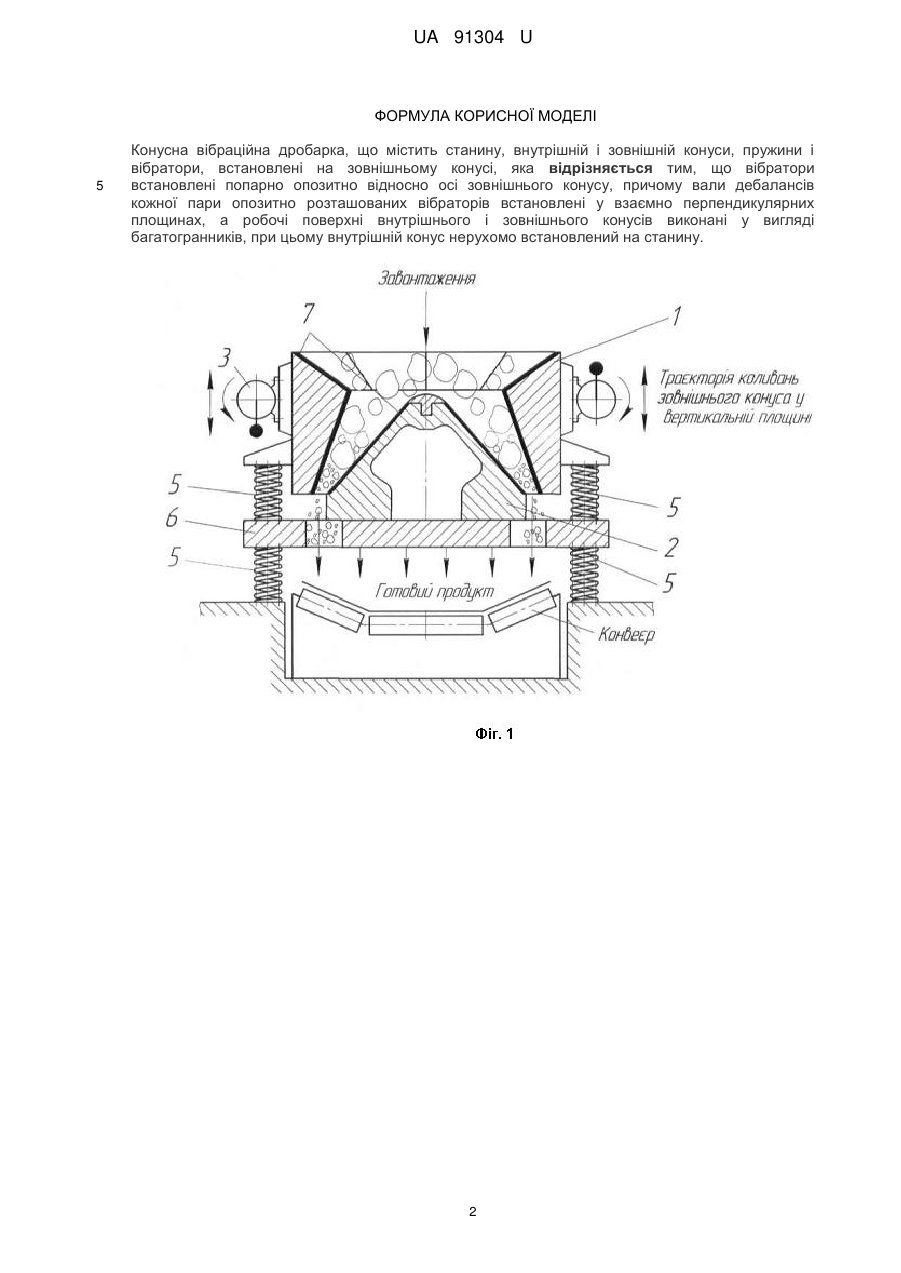

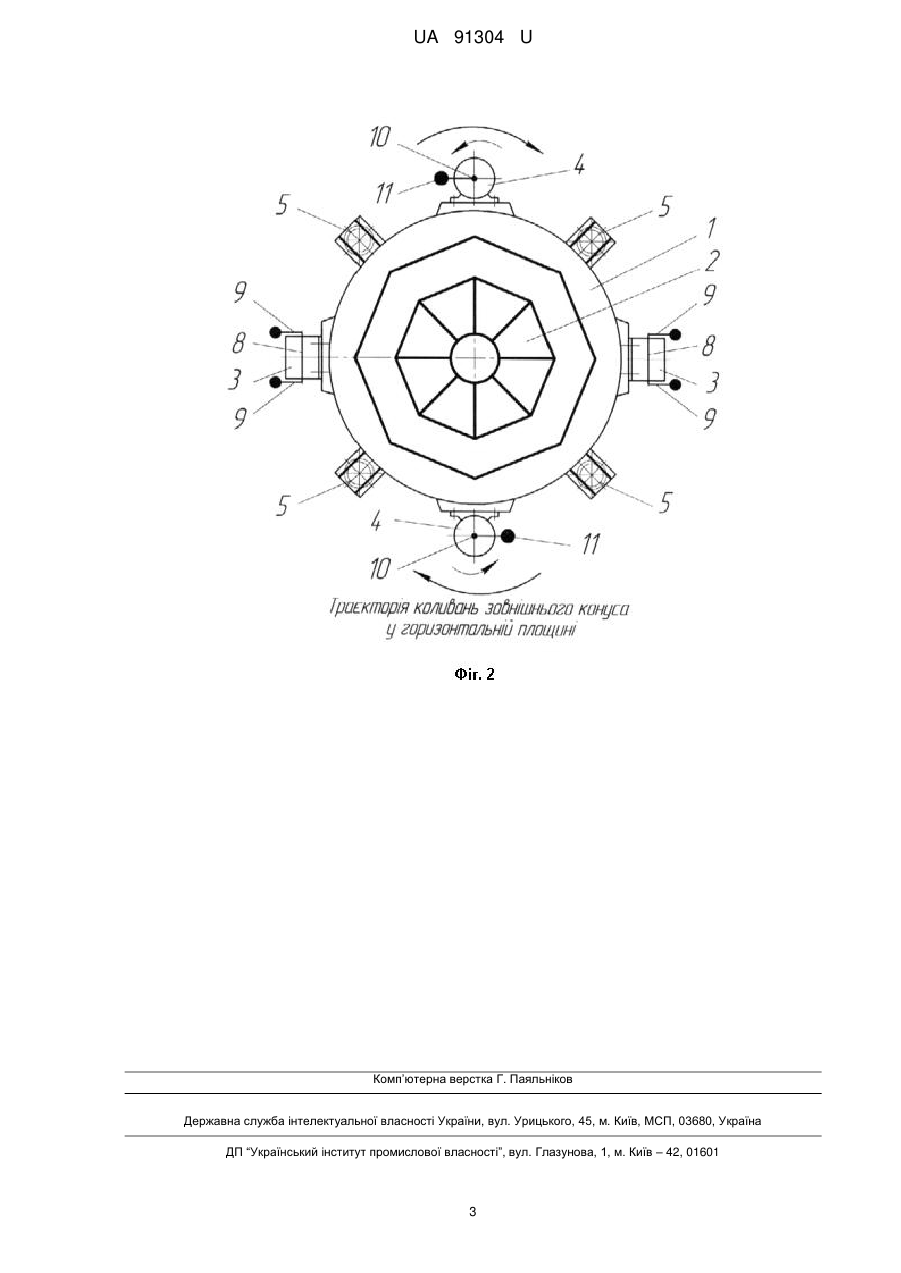

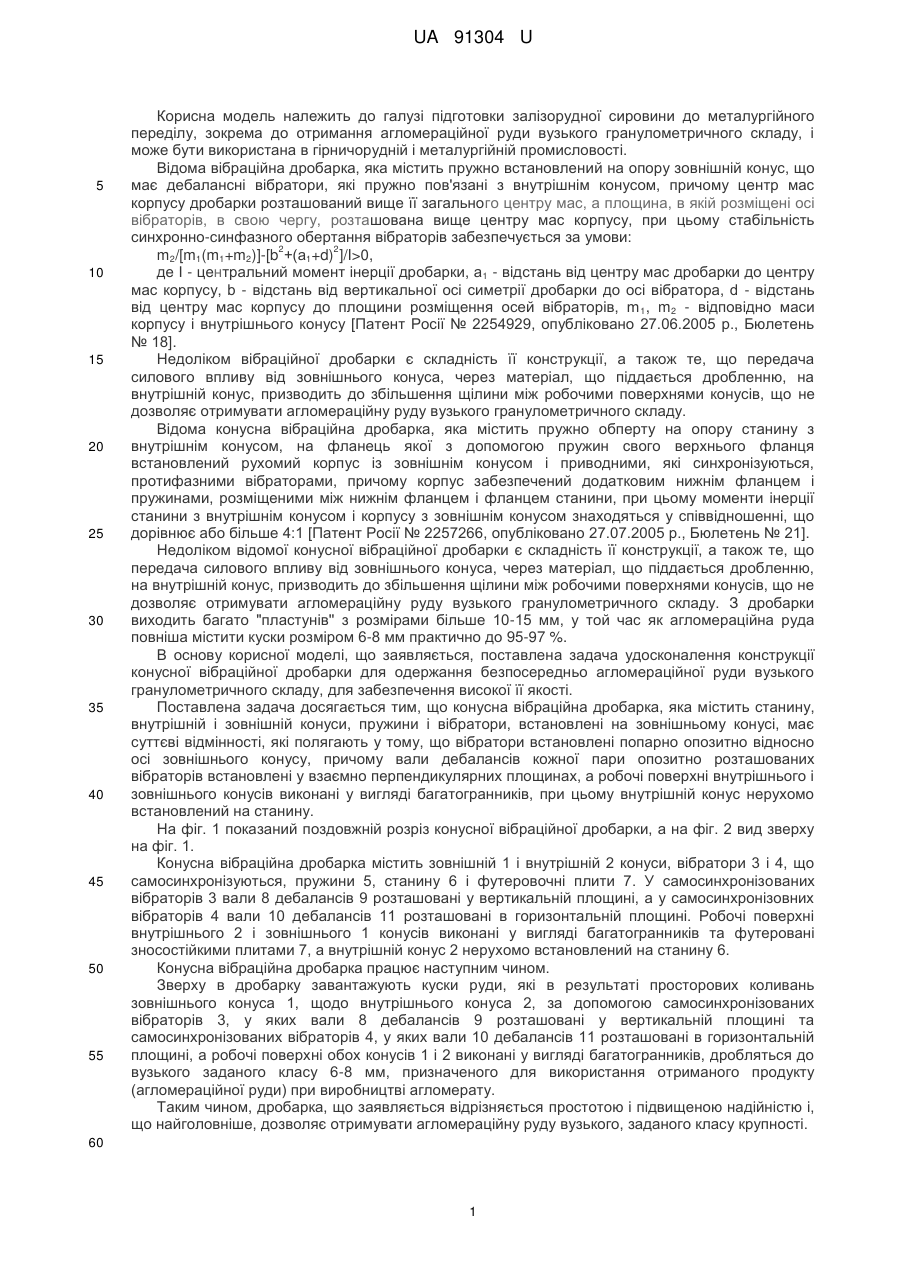

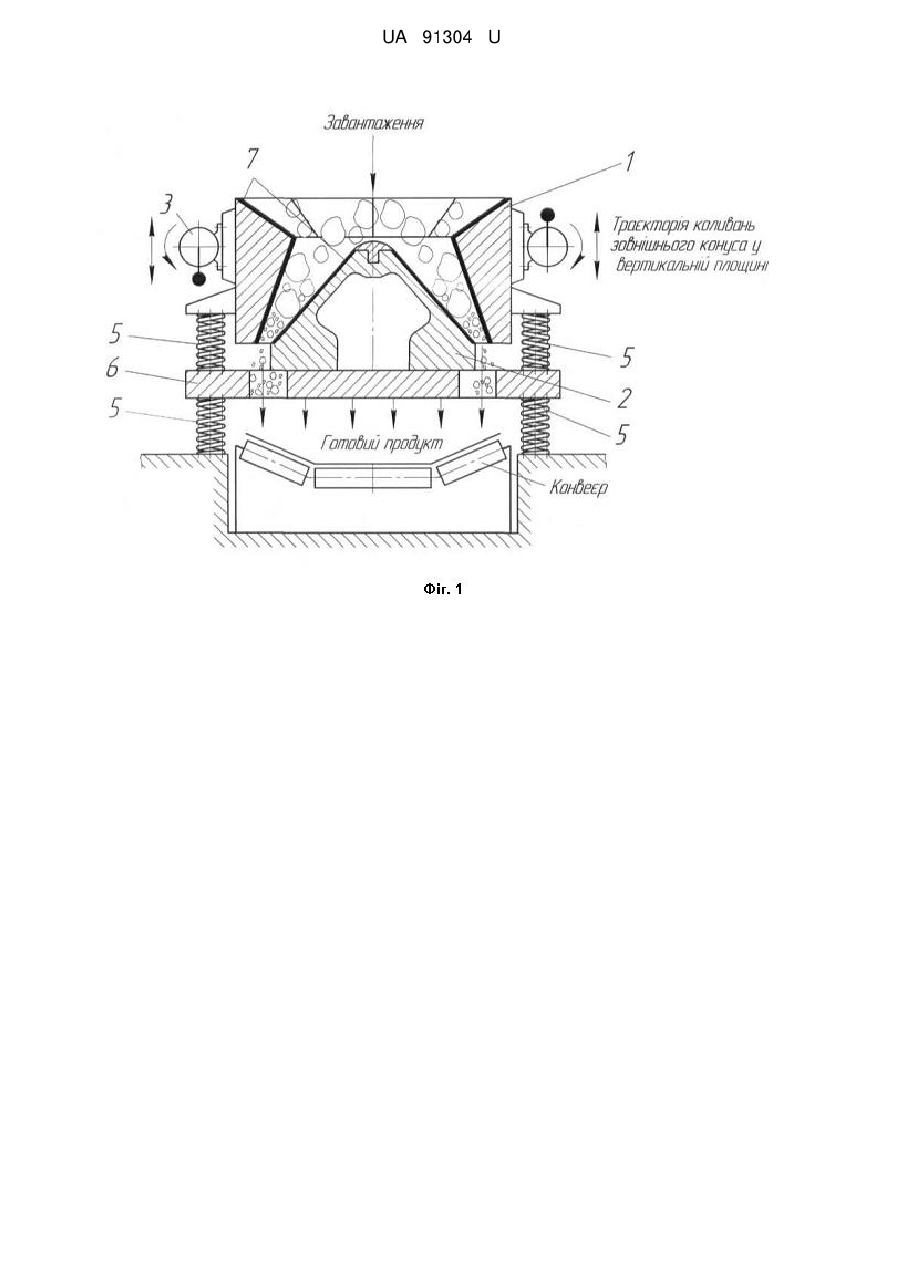

Реферат: Конусна вібраційна дробарка, що містить станину, внутрішній і зовнішній конуси, пружини і вібратори, встановлені на зовнішньому конусі. Вібратори встановлені попарно опозитно відносно осі зовнішнього конусу, причому вали дебалансів кожної пари опозитно розташованих вібраторів встановлені у взаємно перпендикулярних площинах, а робочі поверхні внутрішнього і зовнішнього конусів виконані у вигляді багатогранників, при цьому внутрішній конус нерухомо встановлений на станину. UA 91304 U (12) UA 91304 U UA 91304 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі підготовки залізорудної сировини до металургійного переділу, зокрема до отримання агломераційної руди вузького гранулометричного складу, і може бути використана в гірничорудній і металургійній промисловості. Відома вібраційна дробарка, яка містить пружно встановлений на опору зовнішній конус, що має дебалансні вібратори, які пружно пов'язані з внутрішнім конусом, причому центр мас корпусу дробарки розташований вище її загального центру мас, а площина, в якій розміщені осі вібраторів, в свою чергу, розташована вище центру мас корпусу, при цьому стабільність синхронно-синфазного обертання вібраторів забезпечується за умови: 2 2 m2/[m1(m1+m2)]-[b +(а1+d) ]/I>0, де І - центральний момент інерції дробарки, а1 - відстань від центру мас дробарки до центру мас корпусу, b - відстань від вертикальної осі симетрії дробарки до осі вібратора, d - відстань від центру мас корпусу до площини розміщення осей вібраторів, m 1, m2 - відповідно маси корпусу і внутрішнього конусу [Патент Росії № 2254929, опубліковано 27.06.2005 p., Бюлетень № 18]. Недоліком вібраційної дробарки є складність її конструкції, а також тe, що передача силового впливу від зовнішнього конуса, через матеріал, що піддається дробленню, на внутрішній конус, призводить до збільшення щілини між робочими поверхнями конусів, що не дозволяє отримувати агломераційну руду вузького гранулометричного складу. Відома конусна вібраційна дробарка, яка містить пружно обперту на опору станину з внутрішнім конусом, на фланець якої з допомогою пружин свого верхнього фланця встановлений рухомий корпус із зовнішнім конусом і приводними, які синхронізуються, протифазними вібраторами, причому корпус забезпечений додатковим нижнім фланцем і пружинами, розміщеними між нижнім фланцем і фланцем станини, при цьому моменти інерції станини з внутрішнім конусом і корпусу з зовнішнім конусом знаходяться у співвідношенні, що дорівнює або більше 4:1 [Патент Росії № 2257266, опубліковано 27.07.2005 p., Бюлетень № 21]. Недоліком відомої конусної вібраційної дробарки є складність її конструкції, а також те, що передача силового впливу від зовнішнього конуса, через матеріал, що піддається дробленню, на внутрішній конус, призводить до збільшення щілини між робочими поверхнями конусів, що не дозволяє отримувати агломераційну руду вузького гранулометричного складу. З дробарки виходить багато "пластунів'' з розмірами більше 10-15 мм, у той час як агломераційна руда повніша містити куски розміром 6-8 мм практично до 95-97 %. В основу корисної моделі, що заявляється, поставлена задача удосконалення конструкції конусної вібраційної дробарки для одержання безпосередньо агломераційної руди вузького гранулометричного складу, для забезпечення високої її якості. Поставлена задача досягається тим, що конусна вібраційна дробарка, яка містить станину, внутрішній і зовнішній конуси, пружини і вібратори, встановлені на зовнішньому конусі, має суттєві відмінності, які полягають у тому, що вібратори встановлені попарно опозитно відносно осі зовнішнього конусу, причому вали дебалансів кожної пари опозитно розташованих вібраторів встановлені у взаємно перпендикулярних площинах, а робочі поверхні внутрішнього і зовнішнього конусів виконані у вигляді багатогранників, при цьому внутрішній конус нерухомо встановлений на станину. На фіг. 1 показаний поздовжній розріз конусної вібраційної дробарки, а на фіг. 2 вид зверху на фіг. 1. Конусна вібраційна дробарка містить зовнішній 1 і внутрішній 2 конуси, вібратори 3 і 4, що самосинхронізуються, пружини 5, станину 6 і футеровочні плити 7. У самосинхронізованих вібраторів 3 вали 8 дебалансів 9 розташовані у вертикальній площині, а у самосинхронізовних вібраторів 4 вали 10 дебалансів 11 розташовані в горизонтальній площині. Робочі поверхні внутрішнього 2 і зовнішнього 1 конусів виконані у вигляді багатогранників та футеровані зносостійкими плитами 7, а внутрішній конус 2 нерухомо встановлений на станину 6. Конусна вібраційна дробарка працює наступним чином. Зверху в дробарку завантажують куски руди, які в результаті просторових коливань зовнішнього конуса 1, щодо внутрішнього конуса 2, за допомогою самосинхронізованих вібраторів 3, у яких вали 8 дебалансів 9 розташовані у вертикальній площині та самосинхронізованих вібраторів 4, у яких вали 10 дебалансів 11 розташовані в горизонтальній площині, а робочі поверхні обох конусів 1 і 2 виконані у вигляді багатогранників, дробляться до вузького заданого класу 6-8 мм, призначеного для використання отриманого продукту (агломераційної руди) при виробництві агломерату. Таким чином, дробарка, що заявляється відрізняється простотою і підвищеною надійністю і, що найголовніше, дозволяє отримувати агломераційну руду вузького, заданого класу крупності. 60 1 UA 91304 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Конусна вібраційна дробарка, що містить станину, внутрішній і зовнішній конуси, пружини і вібратори, встановлені на зовнішньому конусі, яка відрізняється тим, що вібратори встановлені попарно опозитно відносно осі зовнішнього конусу, причому вали дебалансів кожної пари опозитно розташованих вібраторів встановлені у взаємно перпендикулярних площинах, а робочі поверхні внутрішнього і зовнішнього конусів виконані у вигляді багатогранників, при цьому внутрішній конус нерухомо встановлений на станину. 2 UA 91304 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
