Телескопічний тренувальний пристрій

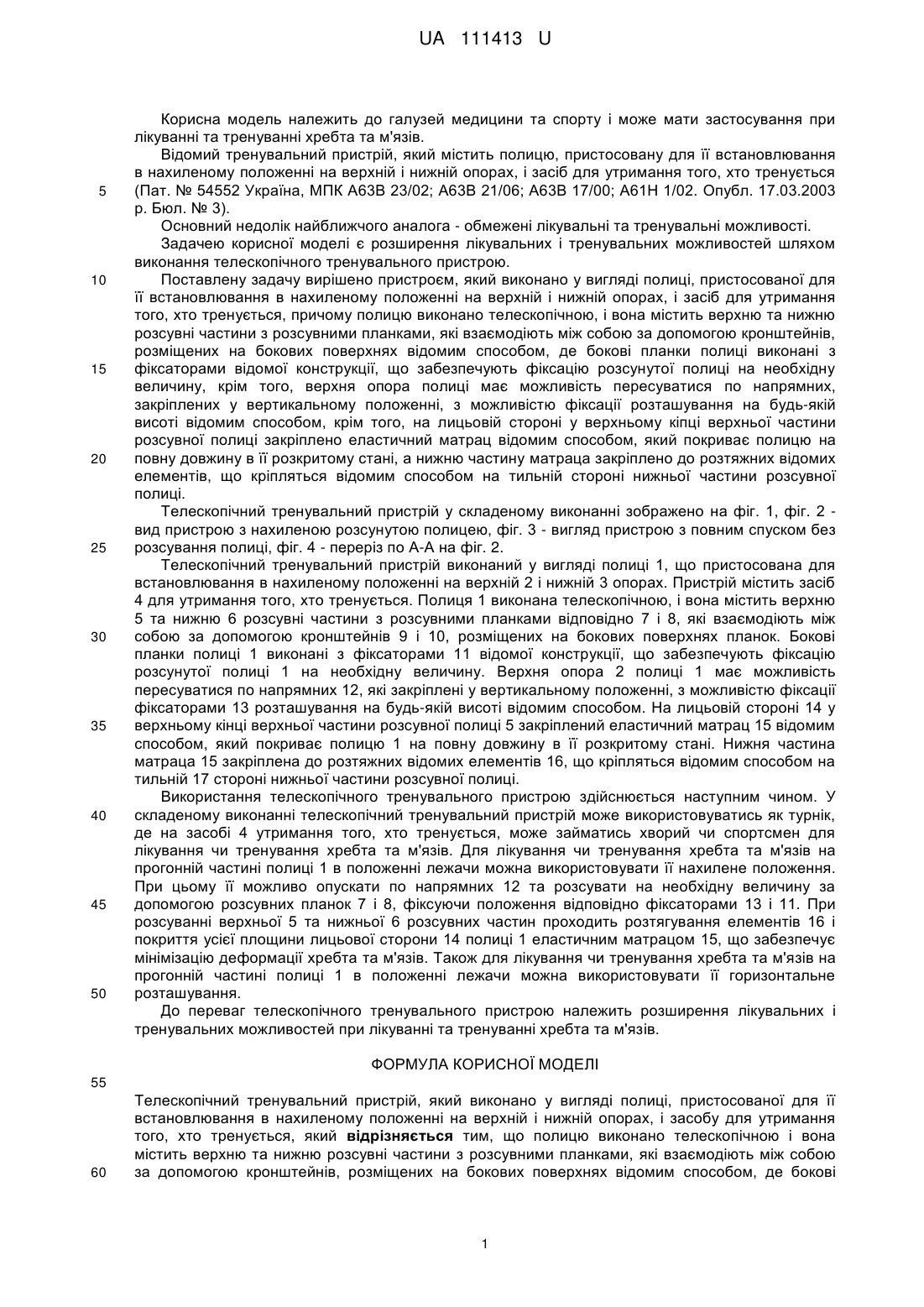

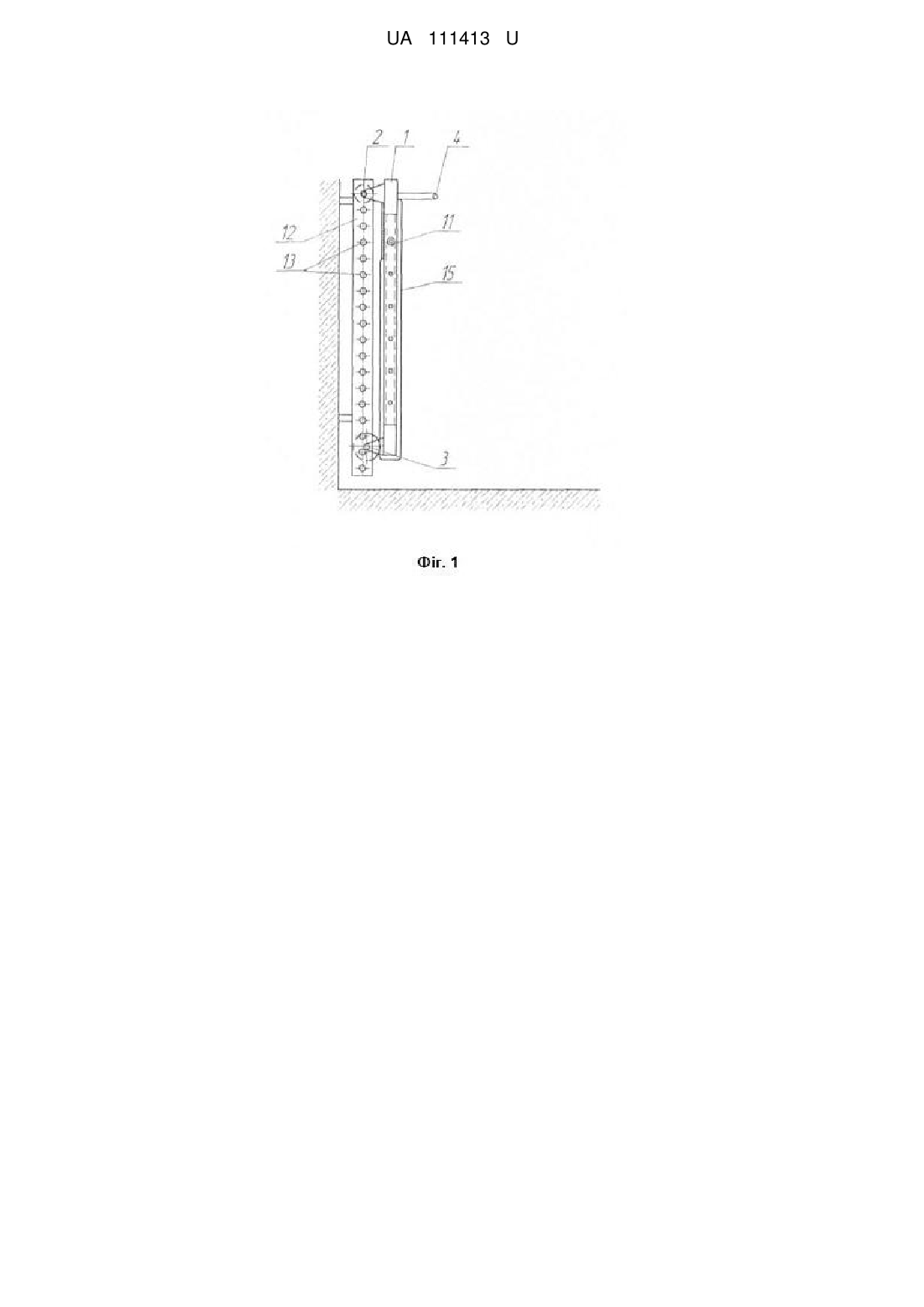

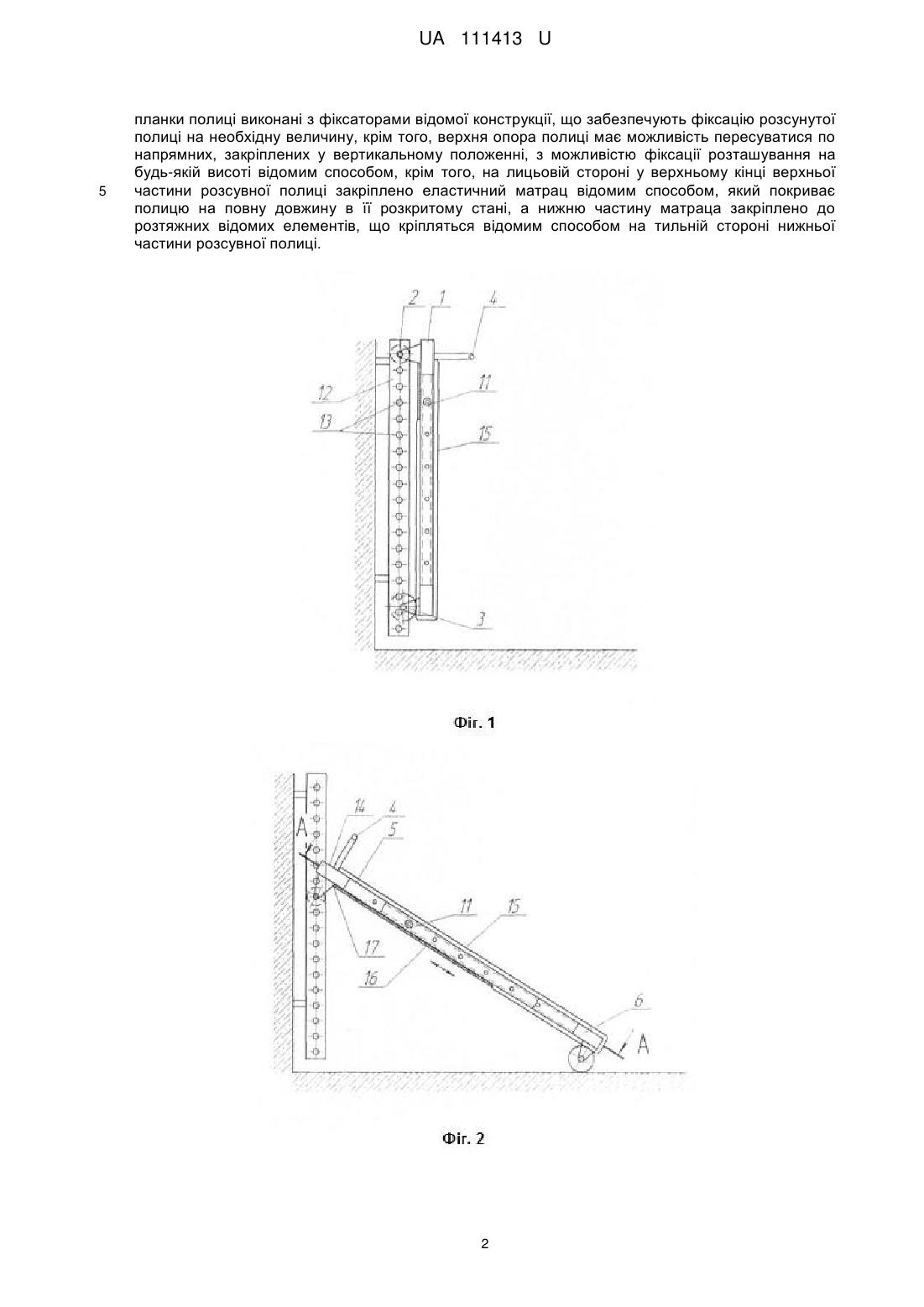

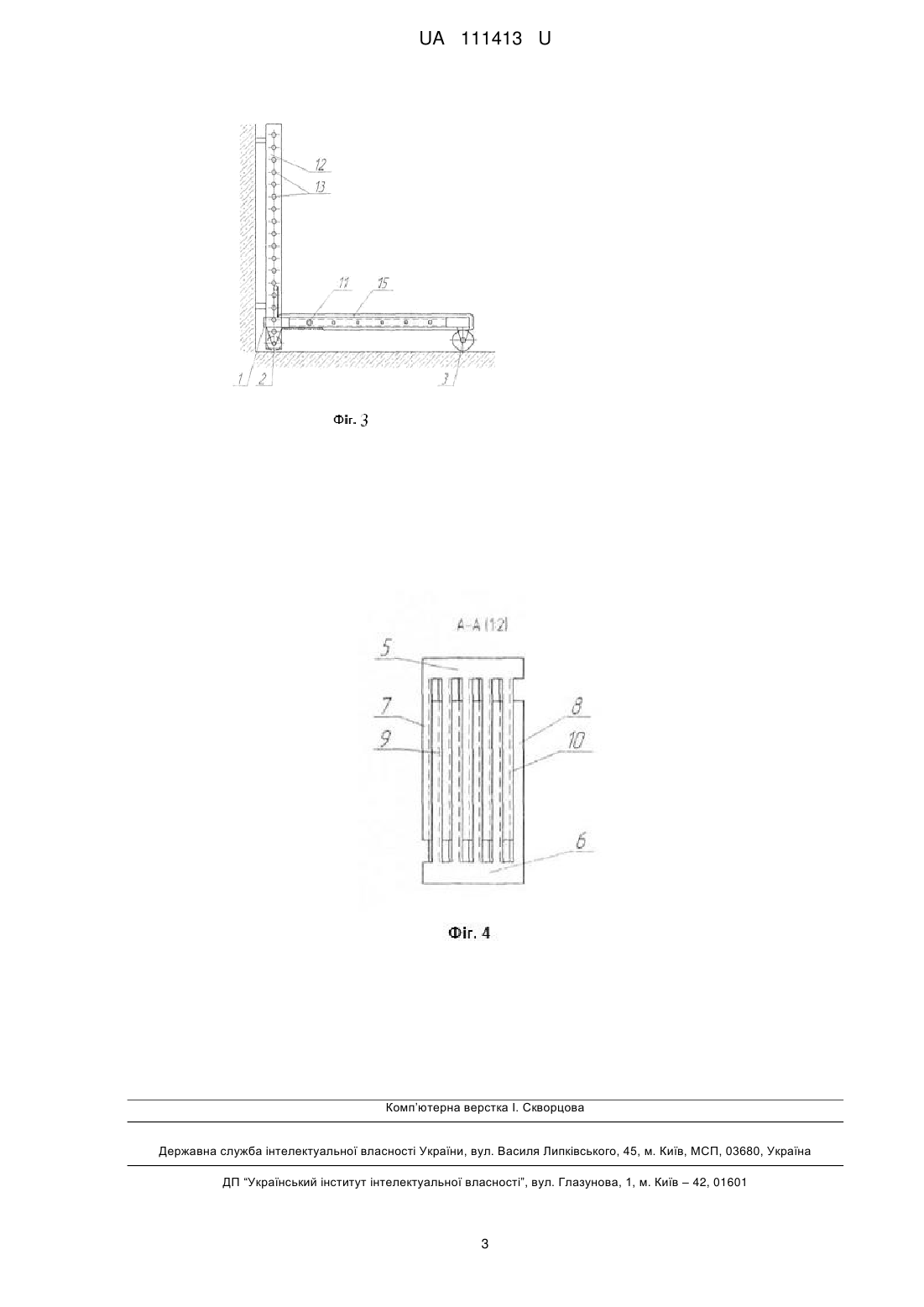

Реферат: Телескопічний тренувальний пристрій виконано у вигляді полиці, пристосованої для її встановлювання в нахиленому положенні на верхній і нижній опорах, і засобу для утримання того, хто тренується. Полицю виконано телескопічною, і вона містить верхню та нижню розсувні частини з розсувними планками, які взаємодіють між собою за допомогою кронштейнів, розміщених на бокових поверхнях відомим способом, де бокові планки полиці виконані з фіксаторами відомої конструкції, що забезпечують фіксацію розсунутої полиці на необхідну величину. Верхня опора полиці має можливість пересуватися по напрямних, закріплених у вертикальному положенні, з можливістю фіксації розташування на будь-якій висоті відомим способом. На лицьовій стороні у верхньому кінці верхньої частини розсувної полиці закріплено еластичний матрац відомим способом, який покриває полицю на повну довжину в її розкритому стані, а нижню частину матраца закріплено до розтяжних відомих елементів, що кріпляться відомим способом на тильній стороні нижньої частини розсувної полиці. UA 111413 U (54) ТЕЛЕСКОПІЧНИЙ ТРЕНУВАЛЬНИЙ ПРИСТРІЙ UA 111413 U UA 111413 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузей медицини та спорту і може мати застосування при лікуванні та тренуванні хребта та м'язів. Відомий тренувальний пристрій, який містить полицю, пристосовану для її встановлювання в нахиленому положенні на верхній і нижній опорах, і засіб для утримання того, хто тренується (Пат. № 54552 Україна, ΜΠК Α63Β 23/02; А63В 21/06; А63В 17/00; А61Н 1/02. Опубл. 17.03.2003 р. Бюл. № 3). Основний недолік найближчого аналога - обмежені лікувальні та тренувальні можливості. Задачею корисної моделі є розширення лікувальних і тренувальних можливостей шляхом виконання телескопічного тренувального пристрою. Поставлену задачу вирішено пристроєм, який виконано у вигляді полиці, пристосованої для її встановлювання в нахиленому положенні на верхній і нижній опорах, і засіб для утримання того, хто тренується, причому полицю виконано телескопічною, і вона містить верхню та нижню розсувні частини з розсувними планками, які взаємодіють між собою за допомогою кронштейнів, розміщених на бокових поверхнях відомим способом, де бокові планки полиці виконані з фіксаторами відомої конструкції, що забезпечують фіксацію розсунутої полиці на необхідну величину, крім того, верхня опора полиці має можливість пересуватися по напрямних, закріплених у вертикальному положенні, з можливістю фіксації розташування на будь-якій висоті відомим способом, крім того, на лицьовій стороні у верхньому кіпці верхньої частини розсувної полиці закріплено еластичний матрац відомим способом, який покриває полицю на повну довжину в її розкритому стані, а нижню частину матраца закріплено до розтяжних відомих елементів, що кріпляться відомим способом на тильній стороні нижньої частини розсувної полиці. Телескопічний тренувальний пристрій у складеному виконанні зображено на фіг. 1, фіг. 2 вид пристрою з нахиленою розсунутою полицею, фіг. 3 - вигляд пристрою з повним спуском без розсування полиці, фіг. 4 - переріз по А-А на фіг. 2. Телескопічний тренувальний пристрій виконаний у вигляді полиці 1, що пристосована для встановлювання в нахиленому положенні на верхній 2 і нижній 3 опорах. Пристрій містить засіб 4 для утримання того, хто тренується. Полиця 1 виконана телескопічною, і вона містить верхню 5 та нижню 6 розсувні частини з розсувними планками відповідно 7 і 8, які взаємодіють між собою за допомогою кронштейнів 9 і 10, розміщених на бокових поверхнях планок. Бокові планки полиці 1 виконані з фіксаторами 11 відомої конструкції, що забезпечують фіксацію розсунутої полиці 1 на необхідну величину. Верхня опора 2 полиці 1 має можливість пересуватися по напрямних 12, які закріплені у вертикальному положенні, з можливістю фіксації фіксаторами 13 розташування на будь-якій висоті відомим способом. На лицьовій стороні 14 у верхньому кінці верхньої частини розсувної полиці 5 закріплений еластичний матрац 15 відомим способом, який покриває полицю 1 на повну довжину в її розкритому стані. Нижня частина матраца 15 закріплена до розтяжних відомих елементів 16, що кріпляться відомим способом на тильній 17 стороні нижньої частини розсувної полиці. Використання телескопічного тренувального пристрою здійснюється наступним чином. У складеному виконанні телескопічний тренувальний пристрій може використовуватись як турнік, де на засобі 4 утримання того, хто тренується, може займатись хворий чи спортсмен для лікування чи тренування хребта та м'язів. Для лікування чи тренування хребта та м'язів на прогонній частині полиці 1 в положенні лежачи можна використовувати її нахилене положення. При цьому її можливо опускати по напрямних 12 та розсувати на необхідну величину за допомогою розсувних планок 7 і 8, фіксуючи положення відповідно фіксаторами 13 і 11. При розсуванні верхньої 5 та нижньої 6 розсувних частин проходить розтягування елементів 16 і покриття усієї площини лицьової сторони 14 полиці 1 еластичним матрацом 15, що забезпечує мінімізацію деформації хребта та м'язів. Також для лікування чи тренування хребта та м'язів на прогонній частині полиці 1 в положенні лежачи можна використовувати її горизонтальне розташування. До переваг телескопічного тренувального пристрою належить розширення лікувальних і тренувальних можливостей при лікуванні та тренуванні хребта та м'язів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Телескопічний тренувальний пристрій, який виконано у вигляді полиці, пристосованої для її встановлювання в нахиленому положенні на верхній і нижній опорах, і засобу для утримання того, хто тренується, який відрізняється тим, що полицю виконано телескопічною і вона містить верхню та нижню розсувні частини з розсувними планками, які взаємодіють між собою за допомогою кронштейнів, розміщених на бокових поверхнях відомим способом, де бокові 1 UA 111413 U 5 планки полиці виконані з фіксаторами відомої конструкції, що забезпечують фіксацію розсунутої полиці на необхідну величину, крім того, верхня опора полиці має можливість пересуватися по напрямних, закріплених у вертикальному положенні, з можливістю фіксації розташування на будь-якій висоті відомим способом, крім того, на лицьовій стороні у верхньому кінці верхньої частини розсувної полиці закріплено еластичний матрац відомим способом, який покриває полицю на повну довжину в її розкритому стані, а нижню частину матраца закріплено до розтяжних відомих елементів, що кріпляться відомим способом на тильній стороні нижньої частини розсувної полиці. 2 UA 111413 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
