Формула / Реферат

Тренувальний пристрій, що містить раму, дошку, яка встановлена під нахилом на рамі з нижнім упором, і рухомий вузол, оснащений котками і рукояткою, що повертається, який відрізняється тим, що рухомий вузол виконаний у вигляді знімної каретки і встановлений в подовжніх напрямних на дошці, а нижній упорний вузол оснащений поворотними попружними підп'ятниками, при цьому верхній кінець дошки встановлений рухомо в вертикальних напрямних рами і зв’язаний через трособлочну систему з лебідкою, оснащений стопорним елементом, крім того в верхній частині дошки розміщений фіксатор для ніг, виконаний в вигляді двох упорних пар котків.

Текст

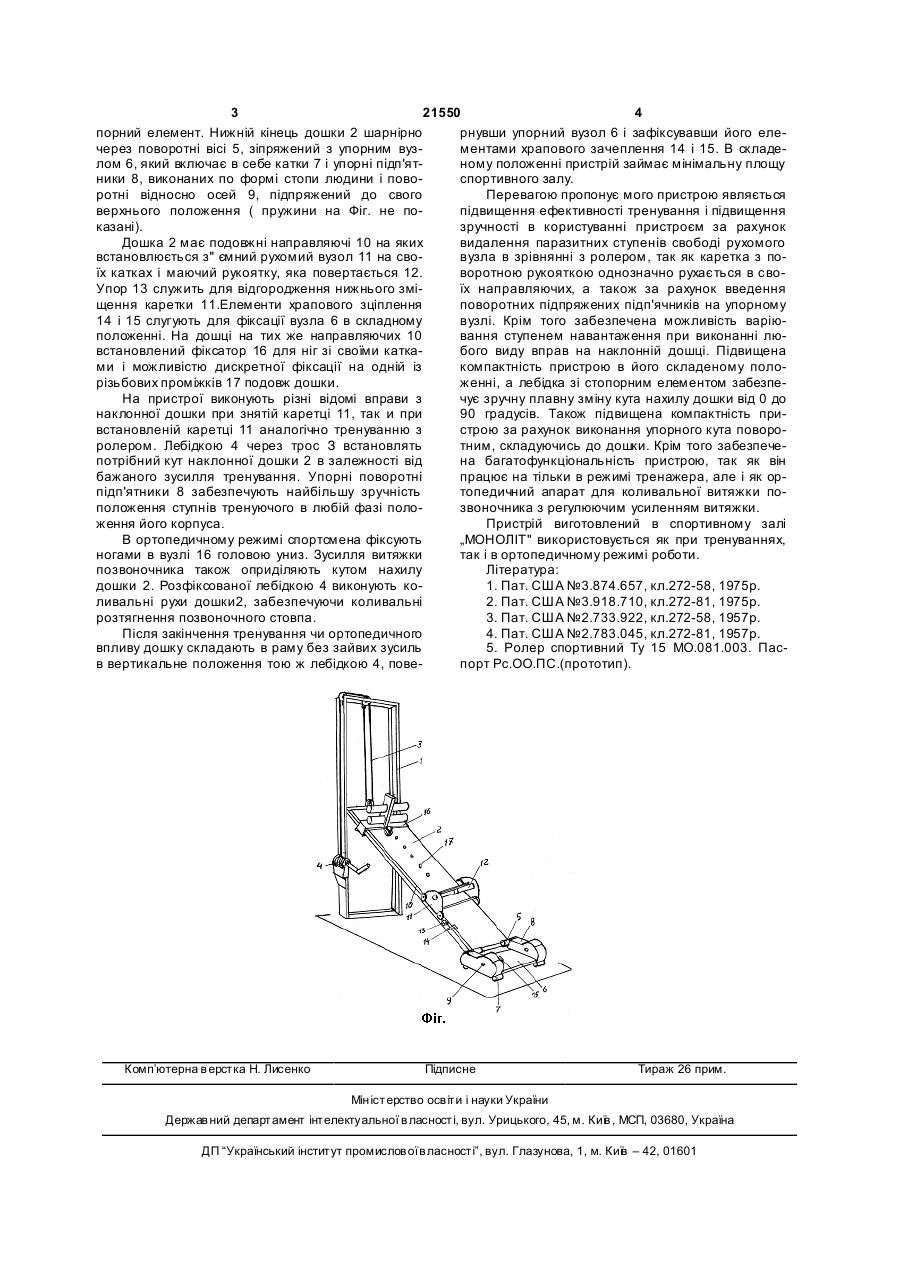

Тренувальний пристрій, що містить раму, дошку, яка встановлена під нахилом на рамі з нижнім упором, і рухомий вузол, оснащений котками і рукояткою, що повертається, який відрізняється 3 21550 4 порний елемент. Нижній кінець дошки 2 шарнірно рнувши упорний вузол 6 і зафіксувавши його елечерез поворотні вісі 5, зіпряжений з упорним вузментами храпового зачеплення 14 і 15. В складелом 6, який включає в себе катки 7 і упорні підп'ятному положенні пристрій займає мінімальну площу ники 8, виконаних по формі стопи людини і повоспортивного залу. ротні відносно осей 9, підпряжений до свого Перевагою пропонує мого пристрою являється верхнього положення ( пружини на Фіг. не попідвищення ефективності тренування і підвищення казані). зручності в користуванні пристроєм за рахунок Дошка 2 має подовжні направляючі 10 на яких видалення паразитних ступенів свободі рухомого встановлюється з" ємний рухомий вузол 11 на свовузла в зрівнянні з ролером, так як каретка з поїх катках і маючий рукоятку, яка повертається 12. воротною рукояткою однозначно рухається в своУпор 13 служить для відгородження нижнього зміїх направляючих, а також за рахунок введення щення каретки 11.Елементи храпового зціплення поворотних підпряжених підп'ячників на упорному 14 і 15 слугують для фіксації вузла 6 в складному вузлі. Крім того забезпечена можливість варіюположенні. На дошці на тих же направляючих 10 вання ступенем навантаження при виконанні лювстановлений фіксатор 16 для ніг зі своїми каткабого виду вправ на наклонній дошці. Підвищена ми і можливістю дискретної фіксації на одній із компактність пристрою в його складеному полорізьбових проміжків 17 подовж дошки. женні, а лебідка зі стопорним елементом забезпеНа пристрої виконують різні відомі вправи з чує зручну плавну зміну кута нахилу дошки від 0 до наклонної дошки при знятій каретці 11, так и при 90 градусів. Також підвищена компактність привстановленій каретці 11 аналогічно тренуванню з строю за рахунок виконання упорного кута повороролером. Лебідкою 4 через трос З встановлять тним, складуючись до дошки. Крім того забезпечепотрібний кут наклонної дошки 2 в залежності від на багатофункціональність пристрою, так як він бажаного зусилля тренування. Упорні поворотні працює на тільки в режимі тренажера, але і як орпідп'ятники 8 забезпечують найбільшу зручність топедичний апарат для коливальної витяжки поположення ступнів тренуючого в любій фазі полозвоночника з регулюючим усиленням витяжки. ження його корпуса. Пристрій виготовлений в спортивному залі В ортопедичному режимі спортсмена фіксують „МОНОЛІТ" використовується як при тренуваннях, ногами в вузлі 16 головою униз. Зусилля витяжки так і в ортопедичному режимі роботи. позвоночника також оприділяють кутом нахилу Література: дошки 2. Розфіксованої лебідкою 4 виконують ко1. Пат. США №3.874.657, кл.272-58, 1975р. ливальні рухи дошки2, забезпечуючи коливальні 2. Пат. США №3.918.710, кл.272-81, 1975р. розтягнення позвоночного стовпа. 3. Пат. США №2.733.922, кл.272-58, 1957р. Після закінчення тренування чи ортопедичного 4. Пат. США №2.783.045, кл.272-81, 1957р. впливу дошку складають в раму без зайвих зусиль 5. Ролер спортивний Ту 15 МО.081.003. Пасв вертикальне положення тою ж лебідкою 4, повепорт Рс.ОО.ПС.(прототип). Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Training device

Автори англійською

Smirnov Valerii Vasyliovych

Назва патенту російською

Тренировочное устройство

Автори російською

Смирнов Валерий Васильевич

МПК / Мітки

МПК: A63B 23/04
