Тренувальний пристрій

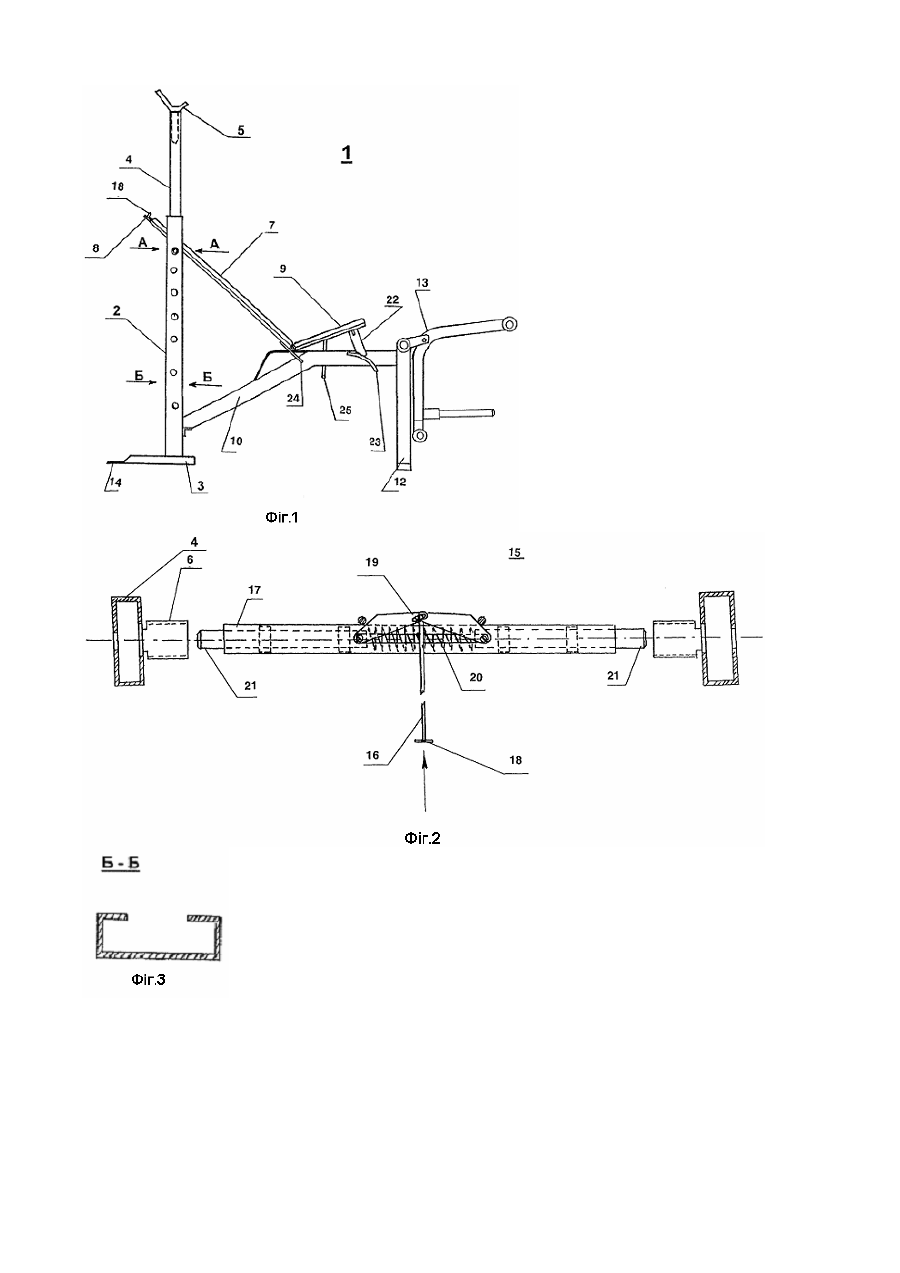

Винахід стосується тренувального пристрою, який призначений для занять зі штангою і може бути легко трансформований у лаву для преса, а при перестановці елементів під штангу на 180° може використовуватись як стояк для присідання зі штангою. Тренувальний пристрій, що заявляється, обов'язково комплектується знімною приставкою для ніг. Відомим є тренувальний пристрій - атлетична лава “Гамма” виробництва української фірми “VASIL” (див., наприклад, рекламні проспекти фірми “VASIL”. Згаданий вище тренувальний пристрій містить два вертикальні складені стояки, кожен з яких складається з нижньої нерухомої частини з опорою і верхньої рухомої частини з елементами для штанги, атлетичну лаву у вигляді рухомо з'єднаних між собою спинки та сидіння, яке опирається на вигнутий брус, один кінець якого закріплено на балці, що з'єднує нижні нерухомі частини стояків між собою, а інший кінець закріплено у вертикальному стояку, жорстко з'єднаному з приставкою для ніг. Вищенаведений тренувальний пристрій є найбільш близьким до пристрою, що заявляється, по технічній суті та результату, що досягається, у зв’язку з чим він є обраним у якості найближчого аналога. Недоліком такого тренувального пристрою є незручність підготовки його для використання, яка полягає у великій кількості операцій, зв'язаних, наприклад, зі зняттям штанги, встановленням стояків на певну висоту, встановленням під певним кутом спинки та сидіння лави, встановленням штанги, після чого спортсмен может безпосередньо приступити до тренування та й то тільки після того, коли буде перевірена необхідна висота встановлення штанги. В основі винаходу лежить задача створення тренувального пристрою підвищеної комфортності та максимальної зручності при його застосуванні завдяки спрощенню встановлення штанги на необхідну висоту. Цього досягають завдяки тому, що заявлене технічне рішення містить фіксуючий пристрій з привідним елементом, за допомогою якого при зміні кута нахилу спинки лави відбувається одночасна зміна кута нахилу сидіння лави, зміна висоти верхніх рухомих частин стояків разом з встановленою на них штангою, виключаючи при цьому, наприклад, необхідність її зняття зі стояків та інші численні операції. Задача, що лежить в основі винаходу, досягається завдяки тому, що тренувальний пристрій, що містить два вертикальні складені стояки, кожен з яких складається з нижньої нерухомої частини з опорою і верхньої рухомої частини з елементами для штанги, атлетичну лаву у вигляді рухомо з'єднаних між собою спинки та сидіння, яке спирається на вигнутий брус, один кінець якого закріплено на балці, що з'єднує нижні нерухомі частини стояків між собою, а інший кінець закріплено у вертикальному стояку, жорстко з'єднаному з приставкою для ніг, згідно з винаходом тренувальний пристрій містить розміщений під спинкою лави привідний елемент, який взаємодіє з фіксуючим пристроєм, розташованим всередині і на поверхні перекладини, жорстко з'єднаної зі спинкою лави, і встановленим у тримачах рухомих верхніх частин стояків, при цьому фіксуючий пристрій є виконаним з можливістю переміщення його у вертикальних пазах, виконаних у нерухомих нижніх частинах стояків з наступною фіксацією, а також містить у нижній частині сидіння лави упорні елементи, виконані з можливістю їх переміщення по напрямним, що закріплені на вигнутому брусі, а також розташовані на атлетичній лаві обмежувачі для фіксації сидіння в одній площині зі спинкою лави. Крім того, згідно з винаходом у тренувальному пристрої елементи для штанги знімно встановлені у верхній рухомій частині стояків. Крім того, згідно з винаходом у верхній частині спинки лави розташовано поручень. Крім того, згідно з винаходом фіксуючий пристрій виконано, наприклад, у вигляді важільного механізму, який містить два важелі, розташовані на перекладині та з'єднані з розміщеними всередині перекладини на її протилежних кінцях фіксаторами для взаємодії їх з пружиною, розташованою між ними. Крім того, згідно з винаходом у тренувальному пристрої опори нижніх нерухомих частин стояків з'єднані між собою перемичкою, виконаною у вигляді фігурної скоби, середня частина якої служить для придання стабільності тренувальному пристрою при регулюванні положення спинки лави. На кресленнях, які додаються, схематично зображено технічне рішення, що заявляється: Фіг.1 - загальний вигляд винаходу; Фіг.2 - фіксуючий пристрій; Фіг.3 - переріз по Б-Б; Фіг.4 - переріз по А-А; Фіг.5 - загальний вигляд перемички. Тренувальний пристрій 1 (Фіг.1) містить два вертикальні складені стояки, кожен з яких складається з нижньої нерухомої частини 2 з опорою 3 і верхньої рухомої частини 4 з елементами 5 для штанги (на кресленні не показана), а також атлетичну лаву. У нижніх нерухомих частинах 2 стояків виконано вертикальні пази (Фіг.3). Елементи 5 для штанги знімно встановлені у верхній рухомій частині 4 стояків, до яких приварені тримачі 6. Атлетична лава являє собою спинку 7 з поручнем 8 у його верхній частині для зручності користування та сидіння 9, яке рухомо з'єднане зі спинкою 7. Сидіння 9 лави спирається на вигнутий брус 10 (горизонтальна частина бруса має продовження у вигляді опорного елементу, що спускається на його похилу частину). Один кінець вигнутого бруса 10 закріплено на балці 11, що з'єднує нижні нерухомі частини 2 стояків між собою. Інший кінець вигнутого бруса 10 закріплено у вертикальному стояку 12, жорстко з'єднаному з приставкою для ніг 13. Опори 3 нижніх нерухомих частин 2 стояків з'єднані між собою перемичкою 14, виконаною у вигляді фігурної скоби, середня частина якої в момент натискання на неї ногою служить для придання тренувальному пристрою стабільності при регулюванні спортсменом положення спинки 7 лави. Тренувальний пристрій містить фіксуючий пристрій, наприклад, у вигляді важільного механізму 15 (Фіг.2), який взаємодіє з привідним елементом 16, розміщеним під спинкою 7 лави у його верхній частині. Важільний механізм 15 розташований всередині і на поверхні перекладини 17, жорстко з'єднаної зі спинкою 7 лави, та встановлений у тримачах 6 рухомих верхніх частин 4 стояків. На верхньому кінці привідного елемента 16 розташована кнопка 18 для приведення удію важільного механізму 15. Важільний механізм 15 містить два важелі 19, які розташовані на поверхні перекладини 17 та з'єднані з розміщеними всередині перекладини 17 на її протилежних кінцях фіксаторами 21 для взаємодії їх з пружиною 20, яка розташована між ними. Фіксуючий пристрій 15 виконано таким чином, що завдяки йому забезпечується переміщення верхніх рухомих частин 4 стояків у нерухомих нижніх частинах 2 стояків з наступною фіксацією крізь отвори, які виконані як у рухомих, так і в нерухомих частинах стояків. По боках у нижній частині сидіння 9 лави з боку вертикального стояка 12 розміщені два упорні елементи 22, які виконані з можливістю переміщення їх по напрямним 23, що закріплені на вигнутому брусі 10. До атлетичної лави прикріплені три обмежувачі, причому два обмежувача 24 одним своїм кінцем зафіксовані на спинці 7 лави, а інший залишається у вільному стані. Третій обмежувач 25 виконаний, наприклад, у вигляді скоби, один кінець якої закріплений на нижній частині сидіння 9 лави для фіксації його у крайньому верхньому положенні. Тренувальний пристрій працює наступним чином. Для виконання спортсменом жиму штангою лежачи в горизонтальному положенні використовують вихідне положення тренувального пристрою, тобто при горизонтальному положенні лави, коли спинка 7 и сидіння 9 знаходяться у одній площині. Для виконання жиму лежачи під різними кутами необхідно атлетичну лаву встановити в певному положенні. Для цього треба підійти до тренувального пристрою зі сторони спинки 7 лави, наступити однією ногою на перемичку 14, взятися двома руками за поручень 8 лави, натиснути на кнопку 18 привідного елемента 16 важільного механізму 15 і звільнити від фіксації верхні рухомі частини 4 стояка, опустити або підняти атлетичну лаву під обраним кутом і, відпустивши кнопку 18 привідного елемента 16, зафіксувати верхні рухомі частини 4 стояків у цьому положенні. При цьому при натисканні кнопки 18 привідного елемента 16 останній приводить в дію два важелі 19, рухомо з'єднані з фіксаторами 21, які стискають пружину 20, входять всередину перекладини 17, звільняють від фіксації рухомі верхні частини 4 стояка і таким чином дають можливість за допомогою поручня 8 встановлювати спинку 7 лави та сидіння 9 під обраним кутом і одночасно вертикально переміщати рухомі верхні частини 4 стояків. Для того, щоб зафіксувати в потрібному положенні атлетичну лаву, спортсмен піднімає або опускає спинку 7 лави за поручень 8 та при досягненні фіксуючим пристроєм 15 отворів, виконаних у нерухомих нижніх частинах 2 стояка, пружина 20 виштовхує із перекладини 17 фіксатори 21, за допомогою яких верхні рухомі стояки 4 фіксуються у нижніх нерухомих частинах 2 стояків. При піднятті спинки 7 лави вгору змінюється її кут відносно горизонтального положення. При цьому одночасно вертикально вгору піднімаються обидві верхні рухомі частини 4 стояка разом з тримачами 5 і самою штангою (на кресленні не показана). В цей час сидіння 9 та нижня частина спинки 7 лави зміщуються горизонтально по вигнутому брусі 10 і далі по його продовженню - опорному елементу, причому виступи 22 сидіння 9 лави переміщуються по напрямним 23, закріпленим на вигнутому брусі 10, внаслідок чого забезпечується автоматичне підняття сидіння 9 лави під потрібним кутом залежно від обраного спортсменом положення нахилу лавин. При опусканні спинки 7 лави в нижнє положення із вихідного положення верхня рухома частина 4 стояків зміщується вниз разом з елементами 5 для штанги або з самою штангою. Спинка 7 лави змінює кут відносно горизонтальної площини в нижньому положенні, а обмежувачі 24, закріплені на спинці 7 лави, запобігають опусканню вниз сидіння 8 лави, забезпечуючи тим самим спортсмену зручну позицію для жиму штанги у заданому положенні. При опусканні спинки 7 лави в крайнє нижнє положення (лава для преса) обидві верхні рухомі частини 4 стояків зміщуються вниз, а елементи 5 для штанги залишаються у верхній частині нерухомої нижньої частини 2 стояків и тільки своїми нижніми кінцями лишаються у верхній рухомій частині 4 стояка. В цьому положенні обмежувачі 24, закріплені на сидінні 9 лави, не дають йому підніматися вгору, і лава зміщується в сторону нижніх нерухомих частин 2 стояків на таку відстань від вертикального стояка 12, при якій спортсмену зручно триматися ногами за горизонтальну перекладину приставки 13. Заявником був виготовлений та випробуваний експериментальний зразок. В результаті випробувань тренувального пристрою була доведена працездатність його конструкції, а також виконана поставлене технічне завдання.
