Енергозберігаюча інфрачервона сауна “есо-glass”

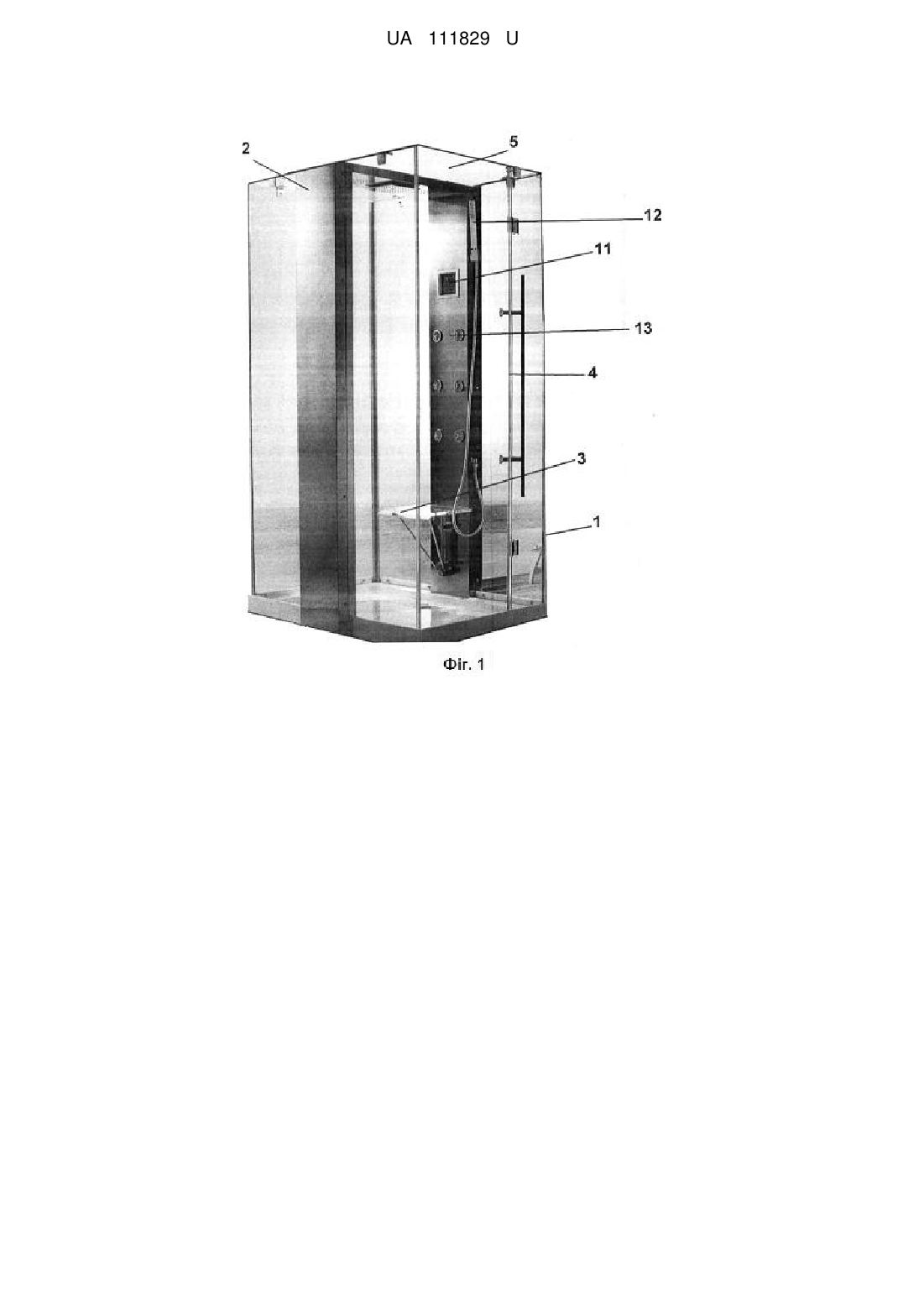

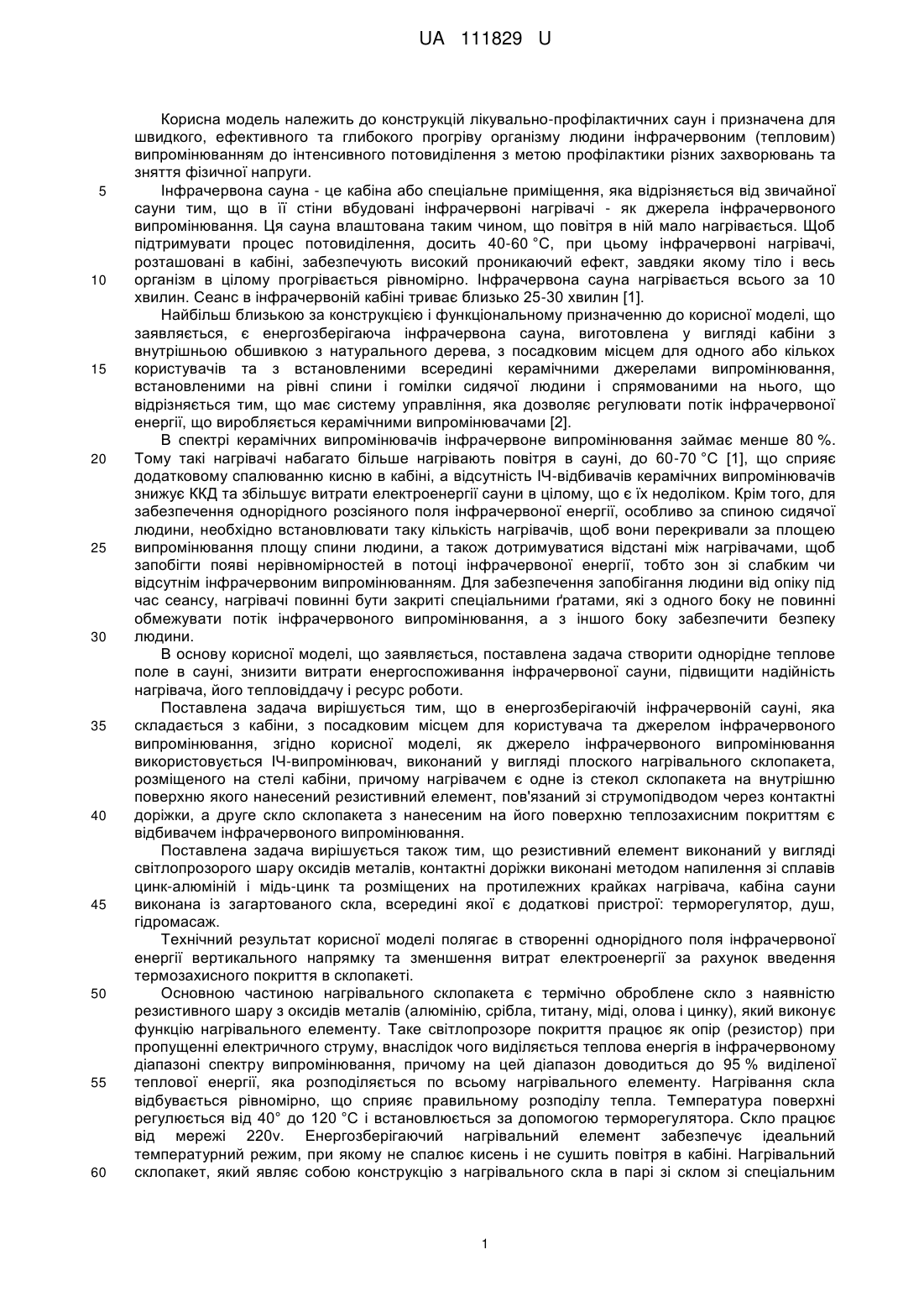

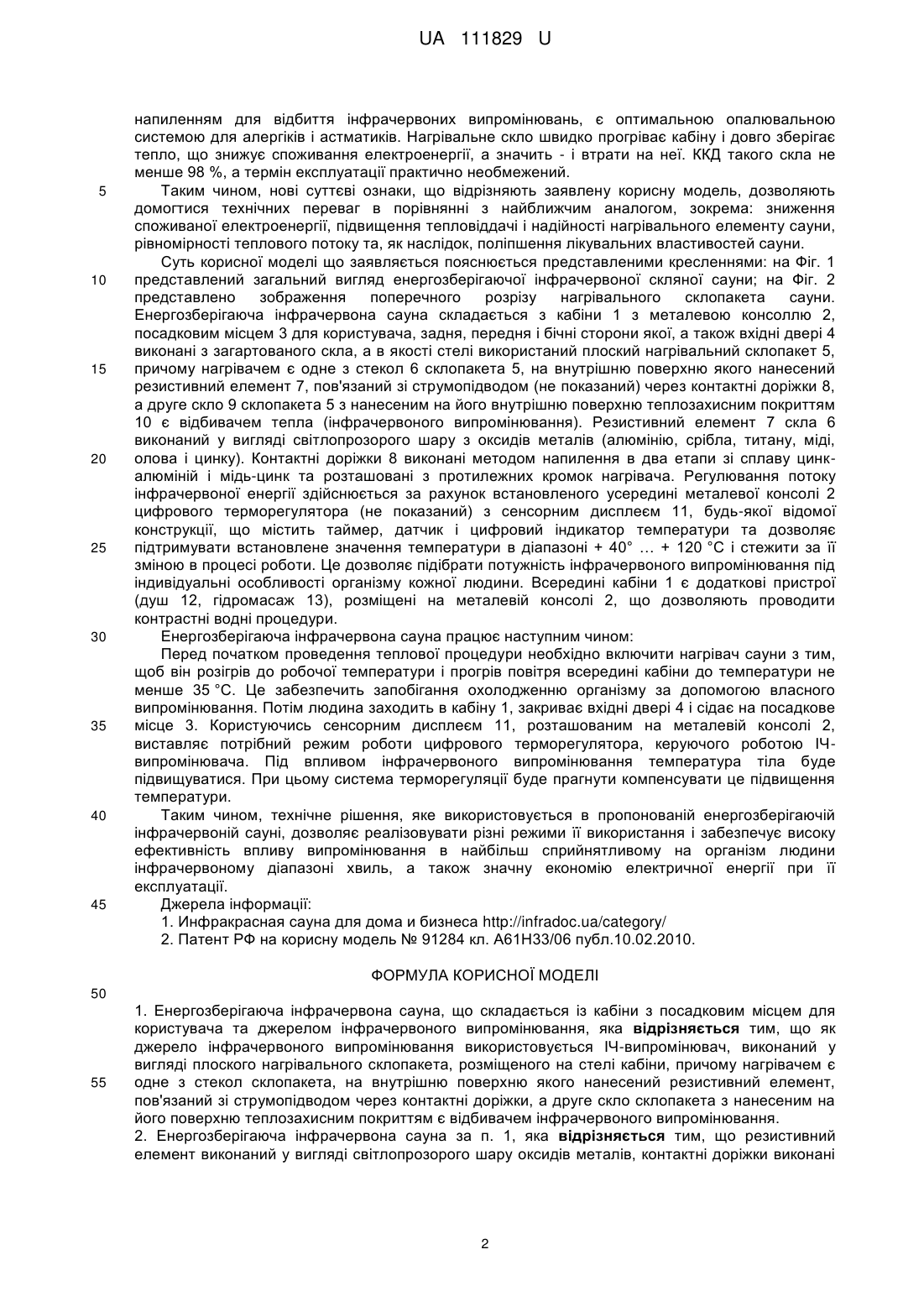

Реферат: UA 111829 U UA 111829 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій лікувально-профілактичних саун і призначена для швидкого, ефективного та глибокого прогріву організму людини інфрачервоним (тепловим) випромінюванням до інтенсивного потовиділення з метою профілактики різних захворювань та зняття фізичної напруги. Інфрачервона сауна - це кабіна або спеціальне приміщення, яка відрізняється від звичайної сауни тим, що в її стіни вбудовані інфрачервоні нагрівачі - як джерела інфрачервоного випромінювання. Ця сауна влаштована таким чином, що повітря в ній мало нагрівається. Щоб підтримувати процес потовиділення, досить 40-60 °C, при цьому інфрачервоні нагрівачі, розташовані в кабіні, забезпечують високий проникаючий ефект, завдяки якому тіло і весь організм в цілому прогрівається рівномірно. Інфрачервона сауна нагрівається всього за 10 хвилин. Сеанс в інфрачервоній кабіні триває близько 25-30 хвилин [1]. Найбільш близькою за конструкцією і функціональному призначенню до корисної моделі, що заявляється, є енергозберігаюча інфрачервона сауна, виготовлена у вигляді кабіни з внутрішньою обшивкою з натурального дерева, з посадковим місцем для одного або кількох користувачів та з встановленими всередині керамічними джерелами випромінювання, встановленими на рівні спини і гомілки сидячої людини і спрямованими на нього, що відрізняється тим, що має систему управління, яка дозволяє регулювати потік інфрачервоної енергії, що виробляється керамічними випромінювачами [2]. В спектрі керамічних випромінювачів інфрачервоне випромінювання займає менше 80 %. Тому такі нагрівачі набагато більше нагрівають повітря в сауні, до 60-70 °C [1], що сприяє додатковому спалюванню кисню в кабіні, а відсутність ІЧ-відбивачів керамічних випромінювачів знижує ККД та збільшує витрати електроенергії сауни в цілому, що є їх недоліком. Крім того, для забезпечення однорідного розсіяного поля інфрачервоної енергії, особливо за спиною сидячої людини, необхідно встановлювати таку кількість нагрівачів, щоб вони перекривали за площею випромінювання площу спини людини, а також дотримуватися відстані між нагрівачами, щоб запобігти появі нерівномірностей в потоці інфрачервоної енергії, тобто зон зі слабким чи відсутнім інфрачервоним випромінюванням. Для забезпечення запобігання людини від опіку під час сеансу, нагрівачі повинні бути закриті спеціальними ґратами, які з одного боку не повинні обмежувати потік інфрачервоного випромінювання, а з іншого боку забезпечити безпеку людини. В основу корисної моделі, що заявляється, поставлена задача створити однорідне теплове поле в сауні, знизити витрати енергоспоживання інфрачервоної сауни, підвищити надійність нагрівача, його тепловіддачу і ресурс роботи. Поставлена задача вирішується тим, що в енергозберігаючій інфрачервоній сауні, яка складається з кабіни, з посадковим місцем для користувача та джерелом інфрачервоного випромінювання, згідно корисної моделі, як джерело інфрачервоного випромінювання використовується ІЧ-випромінювач, виконаний у вигляді плоского нагрівального склопакета, розміщеного на стелі кабіни, причому нагрівачем є одне із стекол склопакета на внутрішню поверхню якого нанесений резистивний елемент, пов'язаний зі струмопідводом через контактні доріжки, а друге скло склопакета з нанесеним на його поверхню теплозахисним покриттям є відбивачем інфрачервоного випромінювання. Поставлена задача вирішується також тим, що резистивний елемент виконаний у вигляді світлопрозорого шару оксидів металів, контактні доріжки виконані методом напилення зі сплавів цинк-алюміній і мідь-цинк та розміщених на протилежних крайках нагрівача, кабіна сауни виконана із загартованого скла, всередині якої є додаткові пристрої: терморегулятор, душ, гідромасаж. Технічний результат корисної моделі полягає в створенні однорідного поля інфрачервоної енергії вертикального напрямку та зменшення витрат електроенергії за рахунок введення термозахисного покриття в склопакеті. Основною частиною нагрівального склопакета є термічно оброблене скло з наявністю резистивного шару з оксидів металів (алюмінію, срібла, титану, міді, олова і цинку), який виконує функцію нагрівального елементу. Таке світлопрозоре покриття працює як опір (резистор) при пропущенні електричного струму, внаслідок чого виділяється теплова енергія в інфрачервоному діапазоні спектру випромінювання, причому на цей діапазон доводиться до 95 % виділеної теплової енергії, яка розподіляється по всьому нагрівального елементу. Нагрівання скла відбувається рівномірно, що сприяє правильному розподілу тепла. Температура поверхні регулюється від 40° до 120 °C і встановлюється за допомогою терморегулятора. Скло працює від мережі 220v. Енергозберігаючий нагрівальний елемент забезпечує ідеальний температурний режим, при якому не спалює кисень і не сушить повітря в кабіні. Нагрівальний склопакет, який являє собою конструкцію з нагрівального скла в парі зі склом зі спеціальним 1 UA 111829 U 5 10 15 20 25 30 35 40 45 напиленням для відбиття інфрачервоних випромінювань, є оптимальною опалювальною системою для алергіків і астматиків. Нагрівальне скло швидко прогріває кабіну і довго зберігає тепло, що знижує споживання електроенергії, а значить - і втрати на неї. ККД такого скла не менше 98 %, а термін експлуатації практично необмежений. Таким чином, нові суттєві ознаки, що відрізняють заявлену корисну модель, дозволяють домогтися технічних переваг в порівнянні з найближчим аналогом, зокрема: зниження споживаної електроенергії, підвищення тепловіддачі і надійності нагрівального елементу сауни, рівномірності теплового потоку та, як наслідок, поліпшення лікувальних властивостей сауни. Суть корисної моделі що заявляється пояснюється представленими кресленнями: на Фіг. 1 представлений загальний вигляд енергозберігаючої інфрачервоної скляної сауни; на Фіг. 2 представлено зображення поперечного розрізу нагрівального склопакета сауни. Енергозберігаюча інфрачервона сауна складається з кабіни 1 з металевою консоллю 2, посадковим місцем 3 для користувача, задня, передня і бічні сторони якої, а також вхідні двері 4 виконані з загартованого скла, а в якості стелі використаний плоский нагрівальний склопакет 5, причому нагрівачем є одне з стекол 6 склопакета 5, на внутрішню поверхню якого нанесений резистивний елемент 7, пов'язаний зі струмопідводом (не показаний) через контактні доріжки 8, а друге скло 9 склопакета 5 з нанесеним на його внутрішню поверхню теплозахисним покриттям 10 є відбивачем тепла (інфрачервоного випромінювання). Резистивний елемент 7 скла 6 виконаний у вигляді світлопрозорого шару з оксидів металів (алюмінію, срібла, титану, міді, олова і цинку). Контактні доріжки 8 виконані методом напилення в два етапи зі сплаву цинкалюміній і мідь-цинк та розташовані з протилежних кромок нагрівача. Регулювання потоку інфрачервоної енергії здійснюється за рахунок встановленого усередині металевої консолі 2 цифрового терморегулятора (не показаний) з сенсорним дисплеєм 11, будь-якої відомої конструкції, що містить таймер, датчик і цифровий індикатор температури та дозволяє підтримувати встановлене значення температури в діапазоні + 40° … + 120 °C і стежити за її зміною в процесі роботи. Це дозволяє підібрати потужність інфрачервоного випромінювання під індивідуальні особливості організму кожної людини. Всередині кабіни 1 є додаткові пристрої (душ 12, гідромасаж 13), розміщені на металевій консолі 2, що дозволяють проводити контрастні водні процедури. Енергозберігаюча інфрачервона сауна працює наступним чином: Перед початком проведення теплової процедури необхідно включити нагрівач сауни з тим, щоб він розігрів до робочої температури і прогрів повітря всередині кабіни до температури не менше 35 °C. Це забезпечить запобігання охолодженню організму за допомогою власного випромінювання. Потім людина заходить в кабіну 1, закриває вхідні двері 4 і сідає на посадкове місце 3. Користуючись сенсорним дисплеєм 11, розташованим на металевій консолі 2, виставляє потрібний режим роботи цифрового терморегулятора, керуючого роботою ІЧвипромінювача. Під впливом інфрачервоного випромінювання температура тіла буде підвищуватися. При цьому система терморегуляції буде прагнути компенсувати це підвищення температури. Таким чином, технічне рішення, яке використовується в пропонованій енергозберігаючій інфрачервоній сауні, дозволяє реалізовувати різні режими її використання і забезпечує високу ефективність впливу випромінювання в найбільш сприйнятливому на організм людини інфрачервоному діапазоні хвиль, а також значну економію електричної енергії при її експлуатації. Джерела інформації: 1. Инфракрасная сауна для дома и бизнеса http://infradoc.ua/category/ 2. Патент РФ на корисну модель № 91284 кл. А61Н33/06 публ.10.02.2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Енергозберігаюча інфрачервона сауна, що складається із кабіни з посадковим місцем для користувача та джерелом інфрачервоного випромінювання, яка відрізняється тим, що як джерело інфрачервоного випромінювання використовується ІЧ-випромінювач, виконаний у вигляді плоского нагрівального склопакета, розміщеного на стелі кабіни, причому нагрівачем є одне з стекол склопакета, на внутрішню поверхню якого нанесений резистивний елемент, пов'язаний зі струмопідводом через контактні доріжки, а друге скло склопакета з нанесеним на його поверхню теплозахисним покриттям є відбивачем інфрачервоного випромінювання. 2. Енергозберігаюча інфрачервона сауна за п. 1, яка відрізняється тим, що резистивний елемент виконаний у вигляді світлопрозорого шару оксидів металів, контактні доріжки виконані 2 UA 111829 U 5 методом напилення зі сплавів цинк-алюміній та мідь-цинк і розміщених на протилежних крайках нагрівача. 3. Енергозберігаюча інфрачервона сауна за п. 1, яка відрізняється тим, що кабіна сауни виконана із загартованого скла, всередині якої є додаткові пристрої: терморегулятор, душ, гідромасаж. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
