Гідравлічний стабілізатор

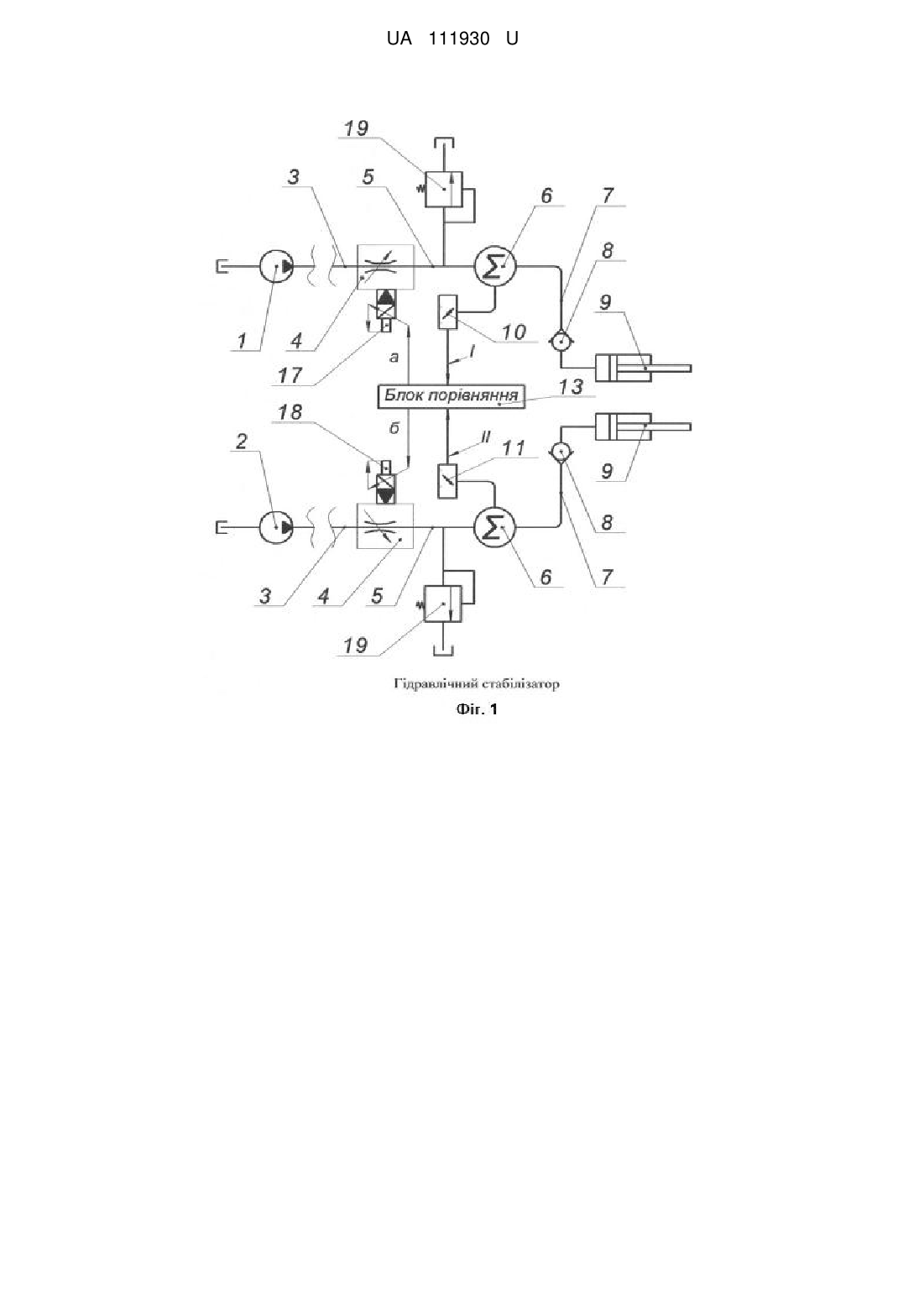

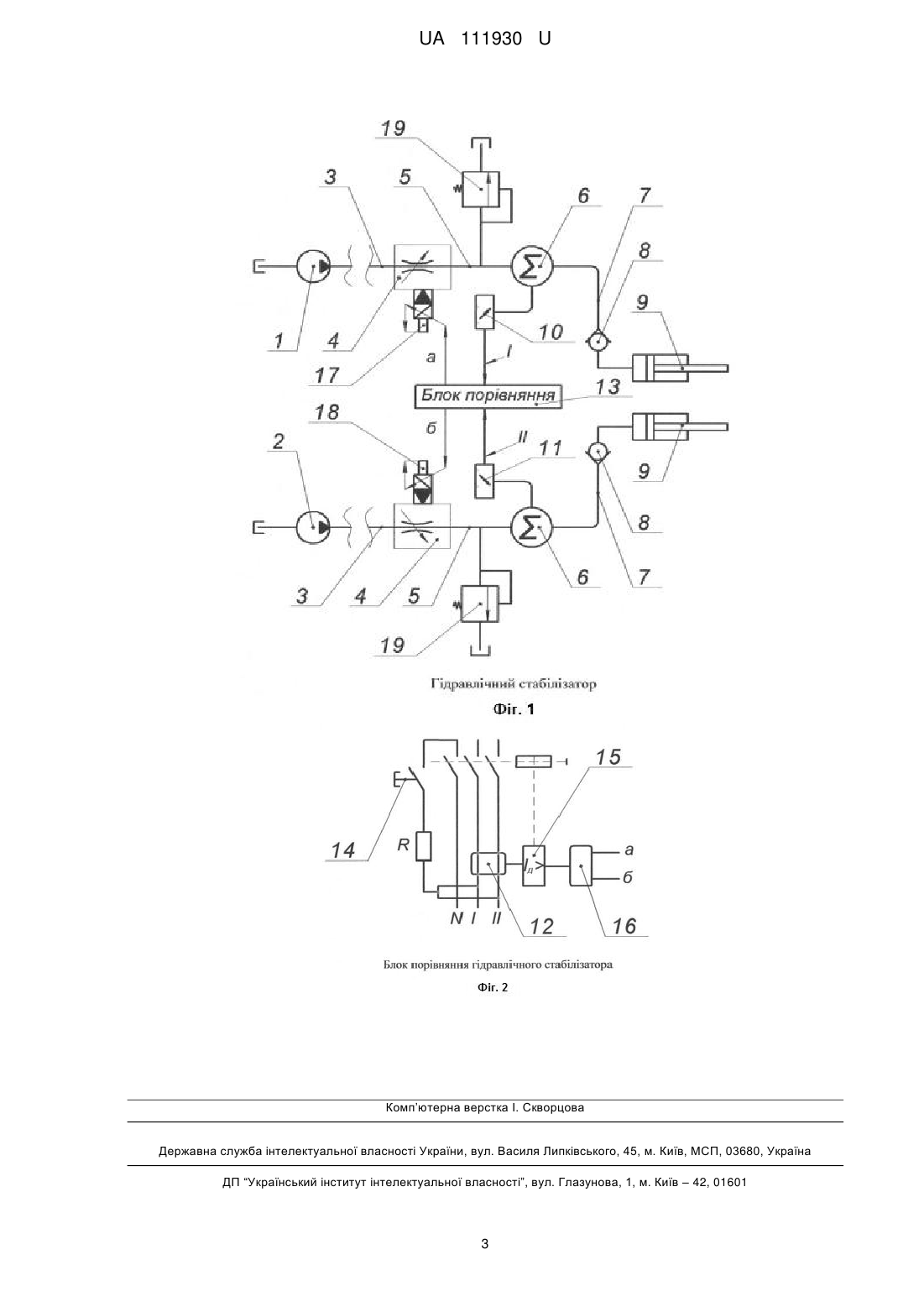

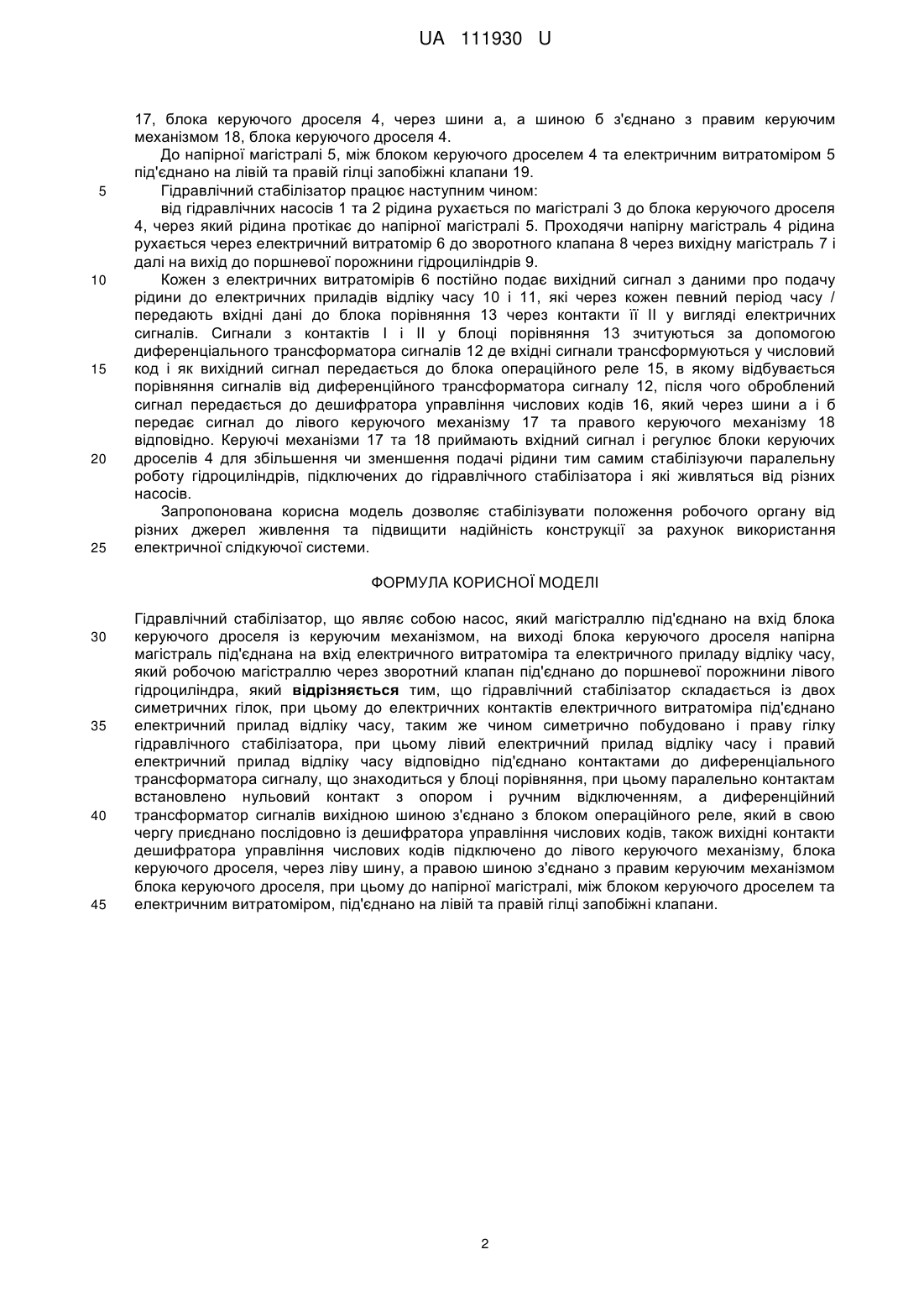

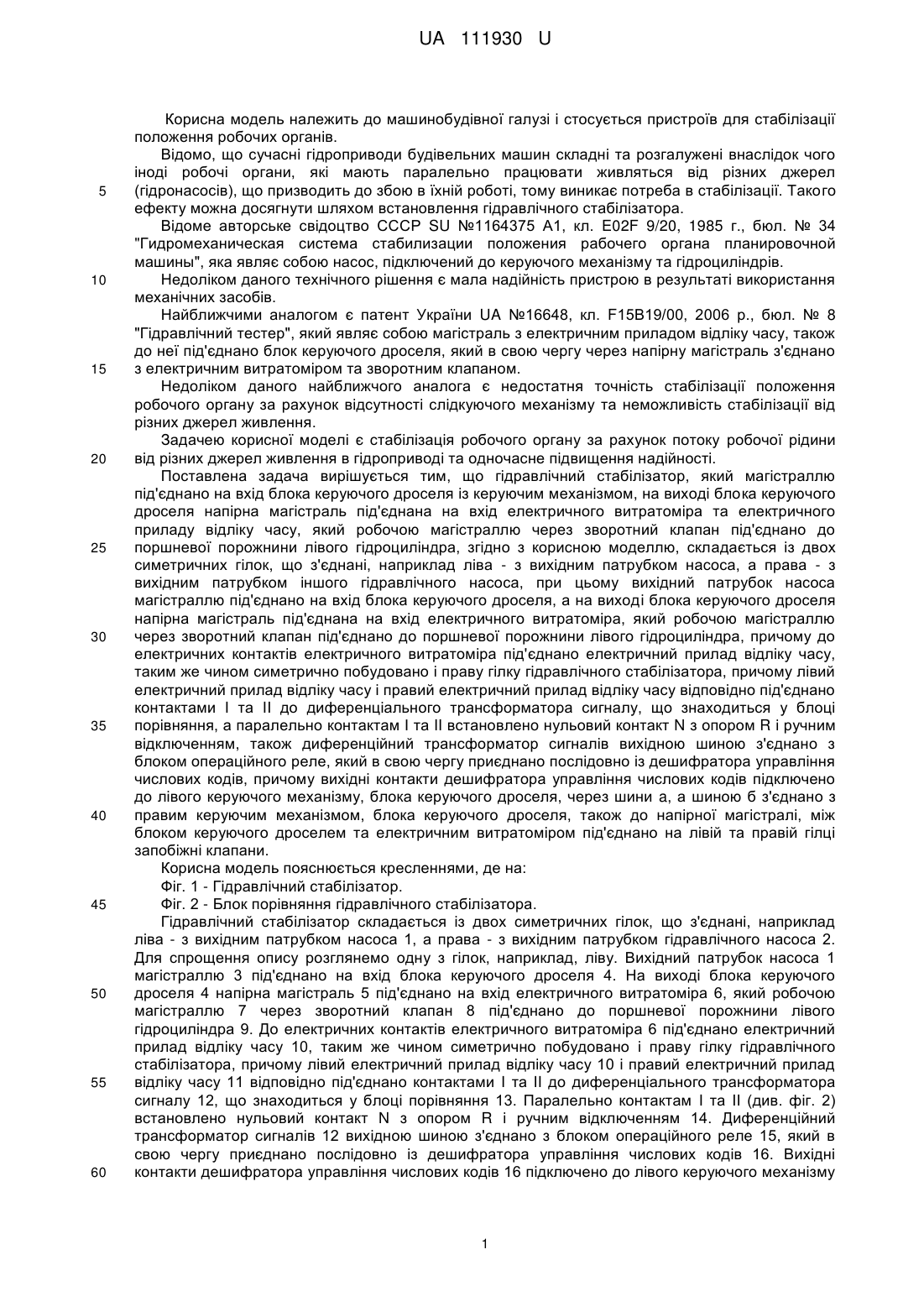

Реферат: Гідравлічний стабілізатор являє собою насос, який магістраллю під'єднано на вхід блока керуючого дроселя із керуючим механізмом. На виході блока керуючого дроселя напірна магістраль під'єднана на вхід електричного витратоміра та електричного приладу відліку часу, який робочою магістраллю через зворотний клапан під'єднано до поршневої порожнини лівого гідроциліндра. Гідравлічний стабілізатор складається із двох симетричних гілок. При цьому до електричних контактів електричного витратоміра під'єднано електричний прилад відліку часу, таким же чином симетрично побудовано і праву гілку гідравлічного стабілізатора. Лівий електричний прилад відліку часу і правий електричний прилад відліку часу відповідно під'єднано контактами до диференціального трансформатора сигналу, що знаходиться у блоці порівняння. Диференційний трансформатор сигналів вихідною шиною з'єднано з блоком операційного реле, який в свою чергу приєднано послідовно із дешифратора управління числових кодів. До напірної магістралі, між блоком керуючого дроселем та електричним витратоміром під'єднано на лівій та правій гілці запобіжні клапани. UA 111930 U (54) ГІДРАВЛІЧНИЙ СТАБІЛІЗАТОР UA 111930 U UA 111930 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудівної галузі і стосується пристроїв для стабілізації положення робочих органів. Відомо, що сучасні гідроприводи будівельних машин складні та розгалужені внаслідок чого іноді робочі органи, які мають паралельно працювати живляться від різних джерел (гідронасосів), що призводить до збою в їхній роботі, тому виникає потреба в стабілізації. Такого ефекту можна досягнути шляхом встановлення гідравлічного стабілізатора. Відоме авторське свідоцтво СССР SU №1164375 А1, кл. E02F 9/20, 1985 г., бюл. № 34 "Гидромеханическая система стабилизации положения рабочего органа планировочной машины", яка являє собою насос, підключений до керуючого механізму та гідроциліндрів. Недоліком даного технічного рішення є мала надійність пристрою в результаті використання механічних засобів. Найближчими аналогом є патент України UA №16648, кл. F15В19/00, 2006 р., бюл. № 8 "Гідравлічний тестер", який являє собою магістраль з електричним приладом відліку часу, також до неї під'єднано блок керуючого дроселя, який в свою чергу через напірну магістраль з'єднано з електричним витратоміром та зворотним клапаном. Недоліком даного найближчого аналога є недостатня точність стабілізації положення робочого органу за рахунок відсутності слідкуючого механізму та неможливість стабілізації від різних джерел живлення. Задачею корисної моделі є стабілізація робочого органу за рахунок потоку робочої рідини від різних джерел живлення в гідроприводі та одночасне підвищення надійності. Поставлена задача вирішується тим, що гідравлічний стабілізатор, який магістраллю під'єднано на вхід блока керуючого дроселя із керуючим механізмом, на виході блока керуючого дроселя напірна магістраль під'єднана на вхід електричного витратоміра та електричного приладу відліку часу, який робочою магістраллю через зворотний клапан під'єднано до поршневої порожнини лівого гідроциліндра, згідно з корисною моделлю, складається із двох симетричних гілок, що з'єднані, наприклад ліва - з вихідним патрубком насоса, а права - з вихідним патрубком іншого гідравлічного насоса, при цьому вихідний патрубок насоса магістраллю під'єднано на вхід блока керуючого дроселя, а на виході блока керуючого дроселя напірна магістраль під'єднана на вхід електричного витратоміра, який робочою магістраллю через зворотний клапан під'єднано до поршневої порожнини лівого гідроциліндра, причому до електричних контактів електричного витратоміра під'єднано електричний прилад відліку часу, таким же чином симетрично побудовано і праву гілку гідравлічного стабілізатора, причому лівий електричний прилад відліку часу і правий електричний прилад відліку часу відповідно під'єднано контактами I та II до диференціального трансформатора сигналу, що знаходиться у блоці порівняння, а паралельно контактам І та II встановлено нульовий контакт N з опором R і ручним відключенням, також диференційний трансформатор сигналів вихідною шиною з'єднано з блоком операційного реле, який в свою чергу приєднано послідовно із дешифратора управління числових кодів, причому вихідні контакти дешифратора управління числових кодів підключено до лівого керуючого механізму, блока керуючого дроселя, через шини a, а шиною б з'єднано з правим керуючим механізмом, блока керуючого дроселя, також до напірної магістралі, між блоком керуючого дроселем та електричним витратоміром під'єднано на лівій та правій гілці запобіжні клапани. Корисна модель пояснюється кресленнями, де на: Фіг. 1 - Гідравлічний стабілізатор. Фіг. 2 - Блок порівняння гідравлічного стабілізатора. Гідравлічний стабілізатор складається із двох симетричних гілок, що з'єднані, наприклад ліва - з вихідним патрубком насоса 1, а права - з вихідним патрубком гідравлічного насоса 2. Для спрощення опису розглянемо одну з гілок, наприклад, ліву. Вихідний патрубок насоса 1 магістраллю 3 під'єднано на вхід блока керуючого дроселя 4. На виході блока керуючого дроселя 4 напірна магістраль 5 під'єднано на вхід електричного витратоміра 6, який робочою магістраллю 7 через зворотний клапан 8 під'єднано до поршневої порожнини лівого гідроциліндра 9. До електричних контактів електричного витратоміра 6 під'єднано електричний прилад відліку часу 10, таким же чином симетрично побудовано і праву гілку гідравлічного стабілізатора, причому лівий електричний прилад відліку часу 10 і правий електричний прилад відліку часу 11 відповідно під'єднано контактами I та II до диференціального трансформатора сигналу 12, що знаходиться у блоці порівняння 13. Паралельно контактам I та II (див. фіг. 2) встановлено нульовий контакт N з опором R і ручним відключенням 14. Диференційний трансформатор сигналів 12 вихідною шиною з'єднано з блоком операційного реле 15, який в свою чергу приєднано послідовно із дешифратора управління числових кодів 16. Вихідні контакти дешифратора управління числових кодів 16 підключено до лівого керуючого механізму 1 UA 111930 U 5 10 15 20 25 17, блока керуючого дроселя 4, через шини a, а шиною б з'єднано з правим керуючим механізмом 18, блока керуючого дроселя 4. До напірної магістралі 5, між блоком керуючого дроселем 4 та електричним витратоміром 5 під'єднано на лівій та правій гілці запобіжні клапани 19. Гідравлічний стабілізатор працює наступним чином: від гідравлічних насосів 1 та 2 рідина рухається по магістралі 3 до блока керуючого дроселя 4, через який рідина протікає до напірної магістралі 5. Проходячи напірну магістраль 4 рідина рухається через електричний витратомір 6 до зворотного клапана 8 через вихідну магістраль 7 і далі на вихід до поршневої порожнини гідроциліндрів 9. Кожен з електричних витратомірів 6 постійно подає вихідний сигнал з даними про подачу рідини до електричних приладів відліку часу 10 і 11, які через кожен певний період часу / передають вхідні дані до блока порівняння 13 через контакти її II у вигляді електричних сигналів. Сигнали з контактів І і II у блоці порівняння 13 зчитуються за допомогою диференціального трансформатора сигналів 12 де вхідні сигнали трансформуються у числовий код і як вихідний сигнал передається до блока операційного реле 15, в якому відбувається порівняння сигналів від диференційного трансформатора сигналу 12, після чого оброблений сигнал передається до дешифратора управління числових кодів 16, який через шини а і б передає сигнал до лівого керуючого механізму 17 та правого керуючого механізму 18 відповідно. Керуючі механізми 17 та 18 приймають вхідний сигнал і регулює блоки керуючих дроселів 4 для збільшення чи зменшення подачі рідини тим самим стабілізуючи паралельну роботу гідроциліндрів, підключених до гідравлічного стабілізатора і які живляться від різних насосів. Запропонована корисна модель дозволяє стабілізувати положення робочого органу від різних джерел живлення та підвищити надійність конструкції за рахунок використання електричної слідкуючої системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 Гідравлічний стабілізатор, що являє собою насос, який магістраллю під'єднано на вхід блока керуючого дроселя із керуючим механізмом, на виході блока керуючого дроселя напірна магістраль під'єднана на вхід електричного витратоміра та електричного приладу відліку часу, який робочою магістраллю через зворотний клапан під'єднано до поршневої порожнини лівого гідроциліндра, який відрізняється тим, що гідравлічний стабілізатор складається із двох симетричних гілок, при цьому до електричних контактів електричного витратоміра під'єднано електричний прилад відліку часу, таким же чином симетрично побудовано і праву гілку гідравлічного стабілізатора, при цьому лівий електричний прилад відліку часу і правий електричний прилад відліку часу відповідно під'єднано контактами до диференціального трансформатора сигналу, що знаходиться у блоці порівняння, при цьому паралельно контактам встановлено нульовий контакт з опором і ручним відключенням, а диференційний трансформатор сигналів вихідною шиною з'єднано з блоком операційного реле, який в свою чергу приєднано послідовно із дешифратора управління числових кодів, також вихідні контакти дешифратора управління числових кодів підключено до лівого керуючого механізму, блока керуючого дроселя, через ліву шину, а правою шиною з'єднано з правим керуючим механізмом блока керуючого дроселя, при цьому до напірної магістралі, між блоком керуючого дроселем та електричним витратоміром, під'єднано на лівій та правій гілці запобіжні клапани. 2 UA 111930 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
