Шків відхиляючий підйомної машини

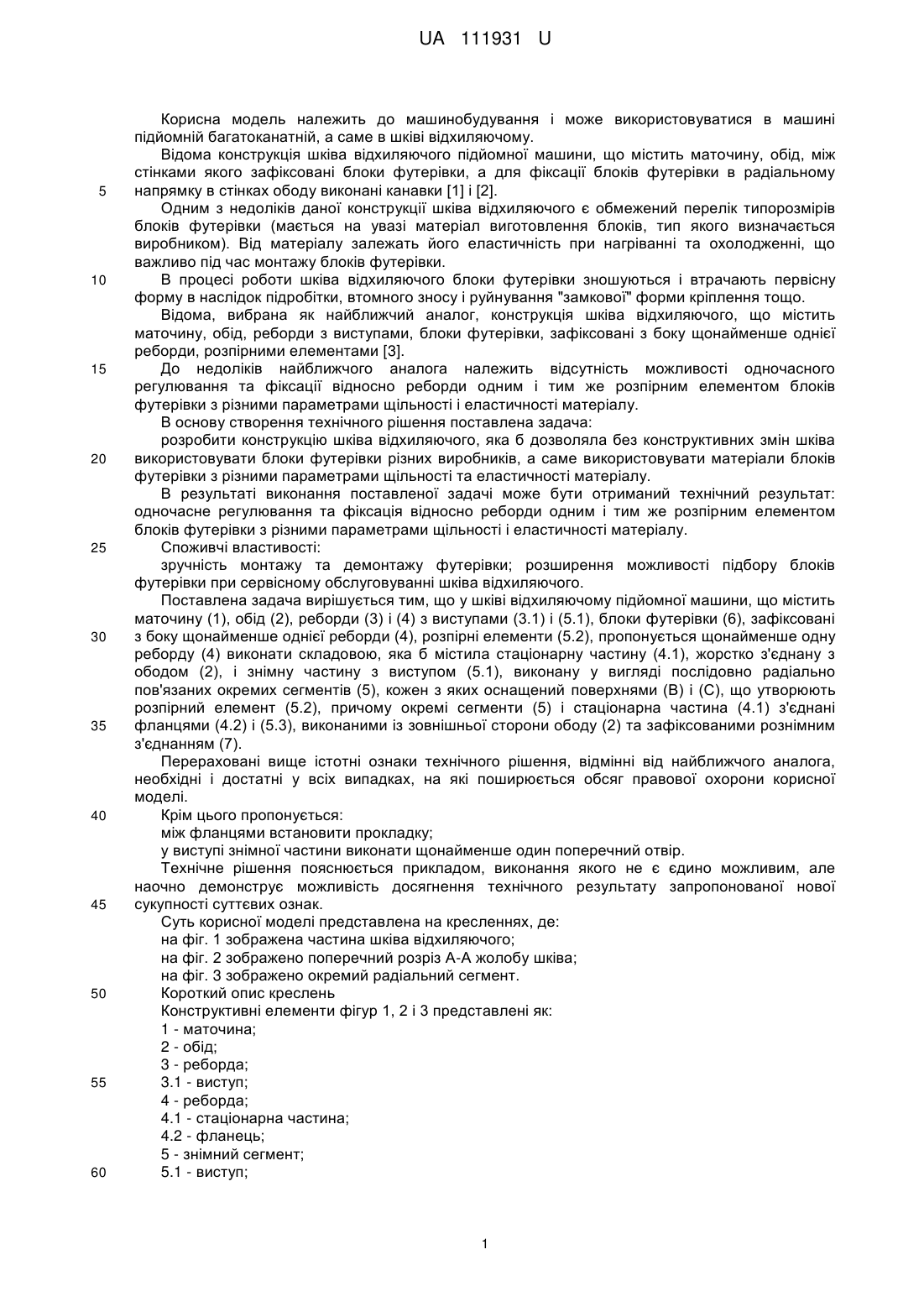

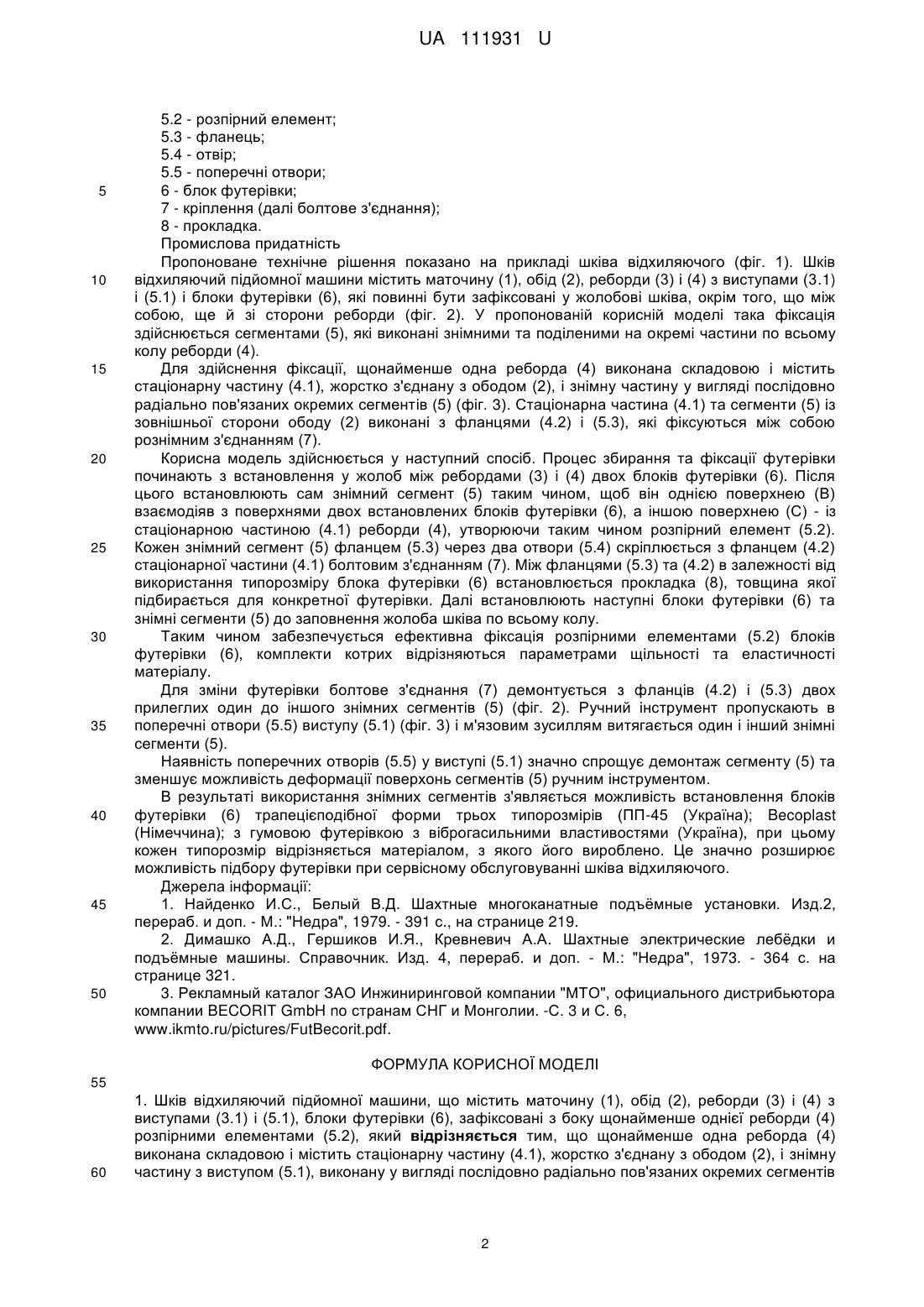

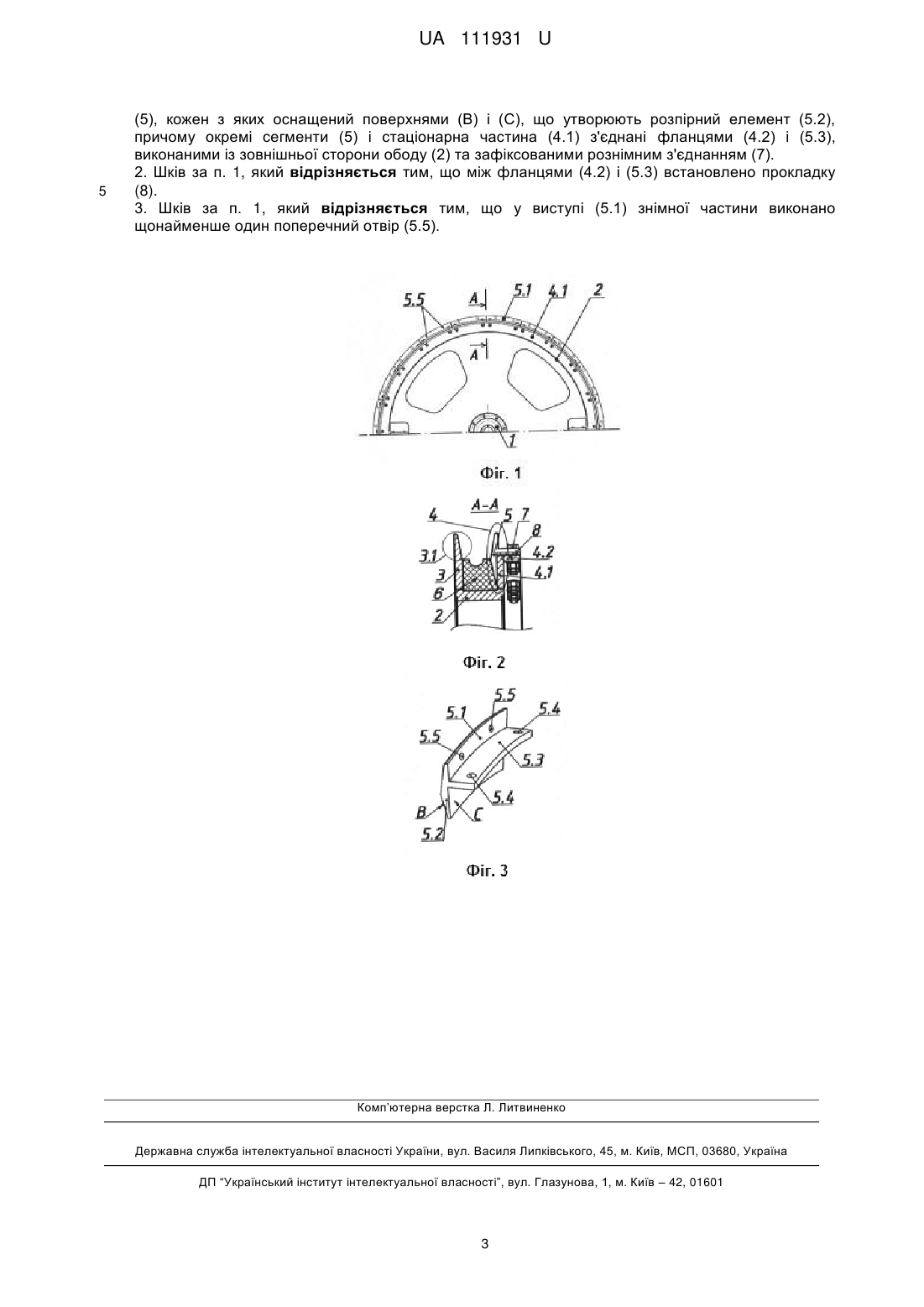

Реферат: Шків відхиляючий підйомної машини містить маточину (1), обід (2), реборди (3) і (4) з виступами (3.1) і (5.1), блоки футерівки (6), зафіксовані з боку щонайменше однієї реборди (4) розпірними елементами (5.2). Щонайменше одна реборда (4) виконана складовою і містить стаціонарну частину (4.1), жорстко з'єднану з ободом (2), і знімну частину з виступом (5.1), виконану у вигляді послідовно радіально пов'язаних окремих сегментів (5), кожен з яких оснащений поверхнями (В) і (С), що утворюють розпірний елемент (5.2), при цьому окремі сегменти (5) і стаціонарна частина (4.1) з'єднані фланцями (4.2) і (5.3), виконаними із зовнішньої сторони ободу (2) та зафіксованими рознімним з'єднанням (7). UA 111931 U (54) ШКІВ ВІДХИЛЯЮЧИЙ ПІДЙОМНОЇ МАШИНИ UA 111931 U UA 111931 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може використовуватися в машині підйомній багатоканатній, а саме в шківі відхиляючому. Відома конструкція шківа відхиляючого підйомної машини, що містить маточину, обід, між стінками якого зафіксовані блоки футерівки, а для фіксації блоків футерівки в радіальному напрямку в стінках ободу виконані канавки [1] і [2]. Одним з недоліків даної конструкції шківа відхиляючого є обмежений перелік типорозмірів блоків футерівки (мається на увазі матеріал виготовлення блоків, тип якого визначається виробником). Від матеріалу залежать його еластичність при нагріванні та охолодженні, що важливо під час монтажу блоків футерівки. В процесі роботи шківа відхиляючого блоки футерівки зношуються і втрачають первісну форму в наслідок підробітки, втомного зносу і руйнування "замкової" форми кріплення тощо. Відома, вибрана як найближчий аналог, конструкція шківа відхиляючого, що містить маточину, обід, реборди з виступами, блоки футерівки, зафіксовані з боку щонайменше однієї реборди, розпірними елементами [3]. До недоліків найближчого аналога належить відсутність можливості одночасного регулювання та фіксації відносно реборди одним і тим же розпірним елементом блоків футерівки з різними параметрами щільності і еластичності матеріалу. В основу створення технічного рішення поставлена задача: розробити конструкцію шківа відхиляючого, яка б дозволяла без конструктивних змін шківа використовувати блоки футерівки різних виробників, а саме використовувати матеріали блоків футерівки з різними параметрами щільності та еластичності матеріалу. В результаті виконання поставленої задачі може бути отриманий технічний результат: одночасне регулювання та фіксація відносно реборди одним і тим же розпірним елементом блоків футерівки з різними параметрами щільності і еластичності матеріалу. Споживчі властивості: зручність монтажу та демонтажу футерівки; розширення можливості підбору блоків футерівки при сервісному обслуговуванні шківа відхиляючого. Поставлена задача вирішується тим, що у шківі відхиляючому підйомної машини, що містить маточину (1), обід (2), реборди (3) і (4) з виступами (3.1) і (5.1), блоки футерівки (6), зафіксовані з боку щонайменше однієї реборди (4), розпірні елементи (5.2), пропонується щонайменше одну реборду (4) виконати складовою, яка б містила стаціонарну частину (4.1), жорстко з'єднану з ободом (2), і знімну частину з виступом (5.1), виконану у вигляді послідовно радіально пов'язаних окремих сегментів (5), кожен з яких оснащений поверхнями (В) і (С), що утворюють розпірний елемент (5.2), причому окремі сегменти (5) і стаціонарна частина (4.1) з'єднані фланцями (4.2) і (5.3), виконаними із зовнішньої сторони ободу (2) та зафіксованими рознімним з'єднанням (7). Перераховані вище істотні ознаки технічного рішення, відмінні від найближчого аналога, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Крім цього пропонується: між фланцями встановити прокладку; у виступі знімної частини виконати щонайменше один поперечний отвір. Технічне рішення пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованої нової сукупності суттєвих ознак. Суть корисної моделі представлена на кресленнях, де: на фіг. 1 зображена частина шківа відхиляючого; на фіг. 2 зображено поперечний розріз А-А жолобу шківа; на фіг. 3 зображено окремий радіальний сегмент. Короткий опис креслень Конструктивні елементи фігур 1, 2 і 3 представлені як: 1 - маточина; 2 - обід; 3 - реборда; 3.1 - виступ; 4 - реборда; 4.1 - стаціонарна частина; 4.2 - фланець; 5 - знімний сегмент; 5.1 - виступ; 1 UA 111931 U 5 10 15 20 25 30 35 40 45 50 5.2 - розпірний елемент; 5.3 - фланець; 5.4 - отвір; 5.5 - поперечні отвори; 6 - блок футерівки; 7 - кріплення (далі болтове з'єднання); 8 - прокладка. Промислова придатність Пропоноване технічне рішення показано на прикладі шківа відхиляючого (фіг. 1). Шків відхиляючий підйомної машини містить маточину (1), обід (2), реборди (3) і (4) з виступами (3.1) і (5.1) і блоки футерівки (6), які повинні бути зафіксовані у жолобові шківа, окрім того, що між собою, ще й зі сторони реборди (фіг. 2). У пропонованій корисній моделі така фіксація здійснюється сегментами (5), які виконані знімними та поділеними на окремі частини по всьому колу реборди (4). Для здійснення фіксації, щонайменше одна реборда (4) виконана складовою і містить стаціонарну частину (4.1), жорстко з'єднану з ободом (2), і знімну частину у вигляді послідовно радіально пов'язаних окремих сегментів (5) (фіг. 3). Стаціонарна частина (4.1) та сегменти (5) із зовнішньої сторони ободу (2) виконані з фланцями (4.2) і (5.3), які фіксуються між собою рознімним з'єднанням (7). Корисна модель здійснюється у наступний спосіб. Процес збирання та фіксації футерівки починають з встановлення у жолоб між ребордами (3) і (4) двох блоків футерівки (6). Після цього встановлюють сам знімний сегмент (5) таким чином, щоб він однією поверхнею (В) взаємодіяв з поверхнями двох встановлених блоків футерівки (6), а іншою поверхнею (С) - із стаціонарною частиною (4.1) реборди (4), утворюючи таким чином розпірний елемент (5.2). Кожен знімний сегмент (5) фланцем (5.3) через два отвори (5.4) скріплюється з фланцем (4.2) стаціонарної частини (4.1) болтовим з'єднанням (7). Між фланцями (5.3) та (4.2) в залежності від використання типорозміру блока футерівки (6) встановлюється прокладка (8), товщина якої підбирається для конкретної футерівки. Далі встановлюють наступні блоки футерівки (6) та знімні сегменти (5) до заповнення жолоба шківа по всьому колу. Таким чином забезпечується ефективна фіксація розпірними елементами (5.2) блоків футерівки (6), комплекти котрих відрізняються параметрами щільності та еластичності матеріалу. Для зміни футерівки болтове з'єднання (7) демонтується з фланців (4.2) і (5.3) двох прилеглих один до іншого знімних сегментів (5) (фіг. 2). Ручний інструмент пропускають в поперечні отвори (5.5) виступу (5.1) (фіг. 3) і м'язовим зусиллям витягається один і інший знімні сегменти (5). Наявність поперечних отворів (5.5) у виступі (5.1) значно спрощує демонтаж сегменту (5) та зменшує можливість деформації поверхонь сегментів (5) ручним інструментом. В результаті використання знімних сегментів з'являється можливість встановлення блоків футерівки (6) трапецієподібної форми трьох типорозмірів (ПП-45 (Україна); Becoplast (Німеччина); з гумовою футерівкою з віброгасильними властивостями (Україна), при цьому кожен типорозмір відрізняється матеріалом, з якого його вироблено. Це значно розширює можливість підбору футерівки при сервісному обслуговуванні шківа відхиляючого. Джерела інформації: 1. Найденко И.С., Белый В.Д. Шахтные многоканатные подъёмные установки. Изд.2, перераб. и доп. - М.: "Недра", 1979. - 391 с., на странице 219. 2. Димашко А.Д., Гершиков И.Я., Кревневич А.А. Шахтные электрические лебёдки и подъёмные машины. Справочник. Изд. 4, перераб. и доп. - М.: "Недра", 1973. - 364 с. на странице 321. 3. Рекламный каталог ЗАО Инжиниринговой компании "МТО", официального дистрибьютора компании BECORIT GmbH no странам СНГ и Монголии. -С. 3 и С. 6, www.ikmto.ru/pictures/FutBecorit.pdf. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Шків відхиляючий підйомної машини, що містить маточину (1), обід (2), реборди (3) і (4) з виступами (3.1) і (5.1), блоки футерівки (6), зафіксовані з боку щонайменше однієї реборди (4) розпірними елементами (5.2), який відрізняється тим, що щонайменше одна реборда (4) виконана складовою і містить стаціонарну частину (4.1), жорстко з'єднану з ободом (2), і знімну частину з виступом (5.1), виконану у вигляді послідовно радіально пов'язаних окремих сегментів 2 UA 111931 U 5 (5), кожен з яких оснащений поверхнями (В) і (С), що утворюють розпірний елемент (5.2), причому окремі сегменти (5) і стаціонарна частина (4.1) з'єднані фланцями (4.2) і (5.3), виконаними із зовнішньої сторони ободу (2) та зафіксованими рознімним з'єднанням (7). 2. Шків за п. 1, який відрізняється тим, що між фланцями (4.2) і (5.3) встановлено прокладку (8). 3. Шків за п. 1, який відрізняється тим, що у виступі (5.1) знімної частини виконано щонайменше один поперечний отвір (5.5). Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
