Сумка-рюкзак

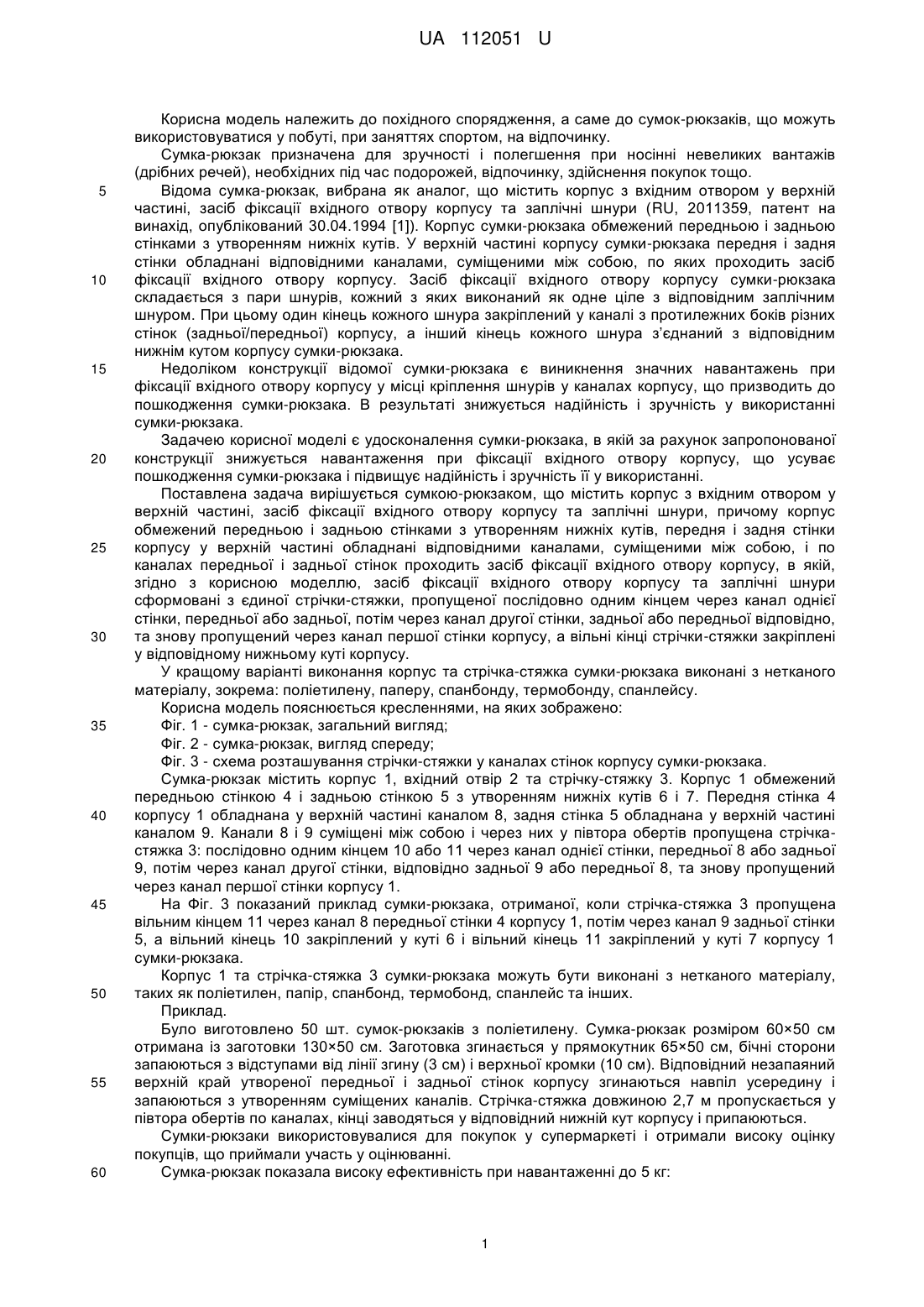

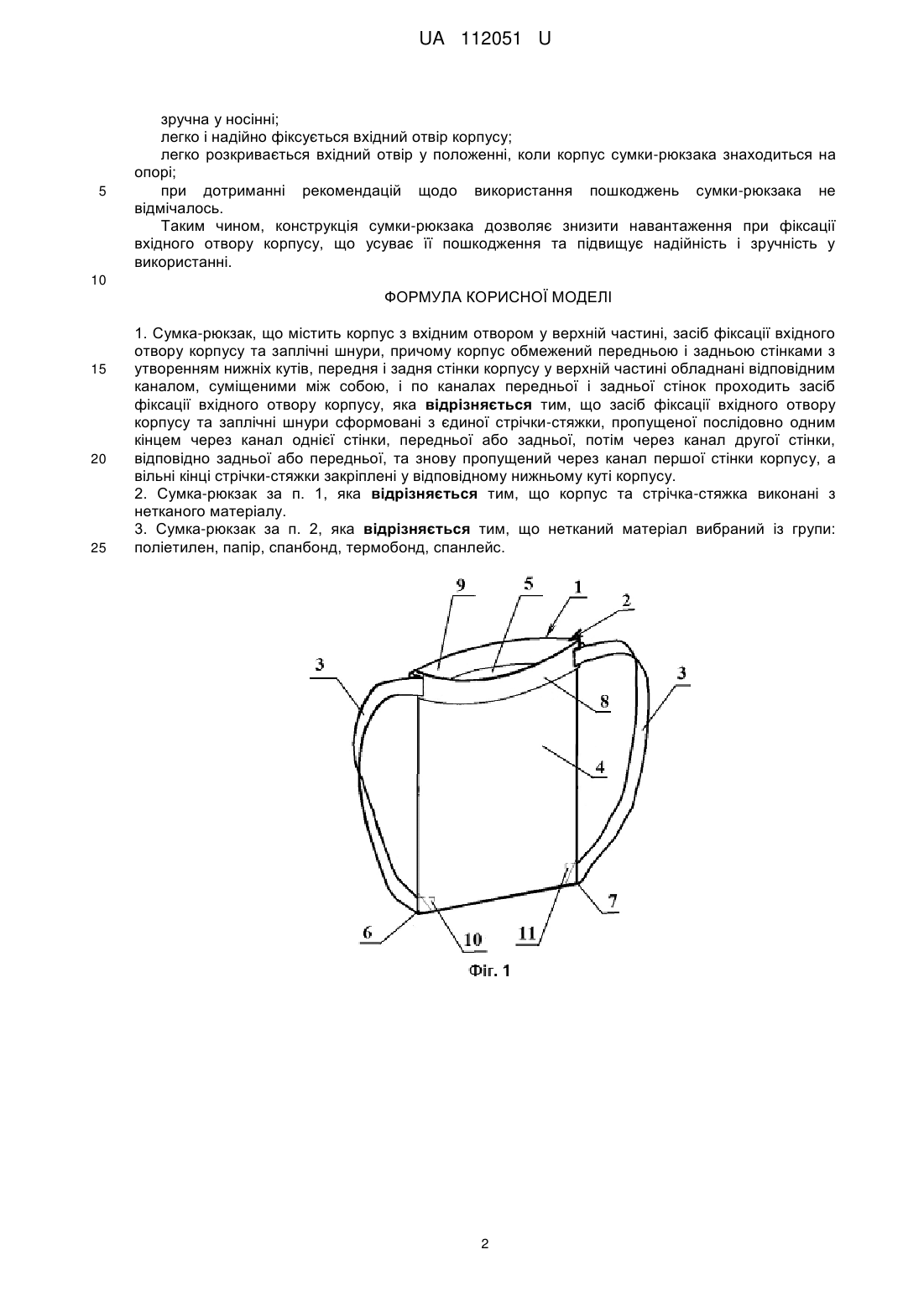

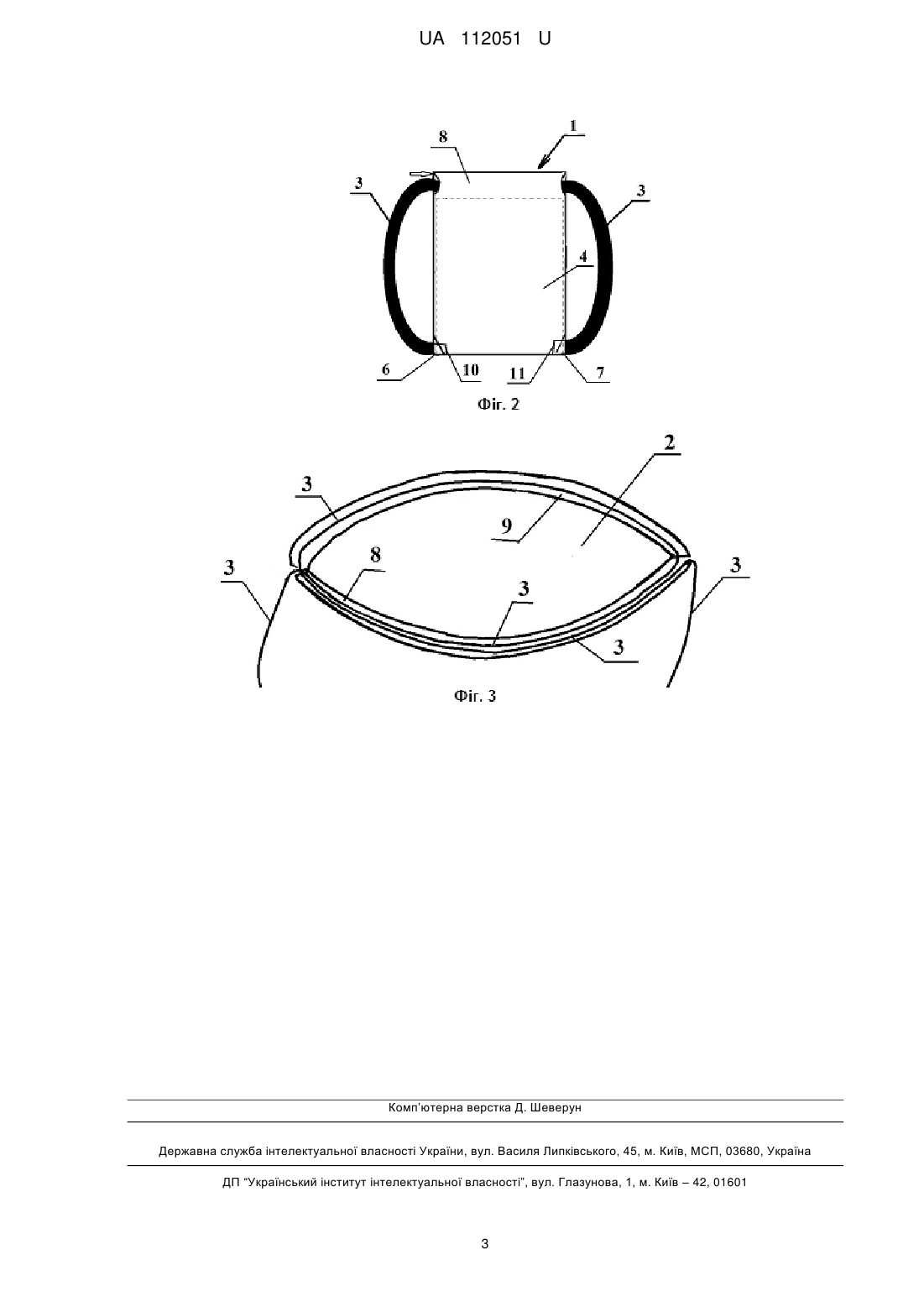

Реферат: Сумка-рюкзак містить корпус з вхідним отвором у верхній частині, засіб фіксації вхідного отвору корпусу та заплічні шнури. Корпус обмежений передньою і задньою стінками з утворенням нижніх кутів, передня і задня стінки корпусу у верхній частині обладнані відповідним каналом, суміщеними між собою, і по каналах передньої і задньої стінок проходить засіб фіксації вхідного отвору корпусу. Засіб фіксації вхідного отвору корпусу та заплічні шнури сформовані з єдиної стрічки-стяжки, пропущеної послідовно одним кінцем через канал однієї стінки, передньої або задньої, потім через канал другої стінки, відповідно задньої або передньої, та знову пропущений через канал першої стінки корпусу, а вільні кінці стрічки-стяжки закріплені у відповідному нижньому куті корпусу. UA 112051 U (54) СУМКА-РЮКЗАК UA 112051 U UA 112051 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до похідного спорядження, а саме до сумок-рюкзаків, що можуть використовуватися у побуті, при заняттях спортом, на відпочинку. Сумка-рюкзак призначена для зручності і полегшення при носінні невеликих вантажів (дрібних речей), необхідних під час подорожей, відпочинку, здійснення покупок тощо. Відома сумка-рюкзак, вибрана як аналог, що містить корпус з вхідним отвором у верхній частині, засіб фіксації вхідного отвору корпусу та заплічні шнури (RU, 2011359, патент на винахід, опублікований 30.04.1994 [1]). Корпус сумки-рюкзака обмежений передньою і задньою стінками з утворенням нижніх кутів. У верхній частині корпусу сумки-рюкзака передня і задня стінки обладнані відповідними каналами, суміщеними між собою, по яких проходить засіб фіксації вхідного отвору корпусу. Засіб фіксації вхідного отвору корпусу сумки-рюкзака складається з пари шнурів, кожний з яких виконаний як одне ціле з відповідним заплічним шнуром. При цьому один кінець кожного шнура закріплений у каналі з протилежних боків різних стінок (задньої/передньої) корпусу, а інший кінець кожного шнура з’єднаний з відповідним нижнім кутом корпусу сумки-рюкзака. Недоліком конструкції відомої сумки-рюкзака є виникнення значних навантажень при фіксації вхідного отвору корпусу у місці кріплення шнурів у каналах корпусу, що призводить до пошкодження сумки-рюкзака. В результаті знижується надійність і зручність у використанні сумки-рюкзака. Задачею корисної моделі є удосконалення сумки-рюкзака, в якій за рахунок запропонованої конструкції знижується навантаження при фіксації вхідного отвору корпусу, що усуває пошкодження сумки-рюкзака і підвищує надійність і зручність її у використанні. Поставлена задача вирішується сумкою-рюкзаком, що містить корпус з вхідним отвором у верхній частині, засіб фіксації вхідного отвору корпусу та заплічні шнури, причому корпус обмежений передньою і задньою стінками з утворенням нижніх кутів, передня і задня стінки корпусу у верхній частині обладнані відповідними каналами, суміщеними між собою, і по каналах передньої і задньої стінок проходить засіб фіксації вхідного отвору корпусу, в якій, згідно з корисною моделлю, засіб фіксації вхідного отвору корпусу та заплічні шнури сформовані з єдиної стрічки-стяжки, пропущеної послідовно одним кінцем через канал однієї стінки, передньої або задньої, потім через канал другої стінки, задньої або передньої відповідно, та знову пропущений через канал першої стінки корпусу, а вільні кінці стрічки-стяжки закріплені у відповідному нижньому куті корпусу. У кращому варіанті виконання корпус та стрічка-стяжка сумки-рюкзака виконані з нетканого матеріалу, зокрема: поліетилену, паперу, спанбонду, термобонду, спанлейсу. Корисна модель пояснюється кресленнями, на яких зображено: Фіг. 1 - сумка-рюкзак, загальний вигляд; Фіг. 2 - сумка-рюкзак, вигляд спереду; Фіг. 3 - схема розташування стрічки-стяжки у каналах стінок корпусу сумки-рюкзака. Сумка-рюкзак містить корпус 1, вхідний отвір 2 та стрічку-стяжку 3. Корпус 1 обмежений передньою стінкою 4 і задньою стінкою 5 з утворенням нижніх кутів 6 і 7. Передня стінка 4 корпусу 1 обладнана у верхній частині каналом 8, задня стінка 5 обладнана у верхній частині каналом 9. Канали 8 і 9 суміщені між собою і через них у півтора обертів пропущена стрічкастяжка 3: послідовно одним кінцем 10 або 11 через канал однієї стінки, передньої 8 або задньої 9, потім через канал другої стінки, відповідно задньої 9 або передньої 8, та знову пропущений через канал першої стінки корпусу 1. На Фіг. 3 показаний приклад сумки-рюкзака, отриманої, коли стрічка-стяжка 3 пропущена вільним кінцем 11 через канал 8 передньої стінки 4 корпусу 1, потім через канал 9 задньої стінки 5, а вільний кінець 10 закріплений у куті 6 і вільний кінець 11 закріплений у куті 7 корпусу 1 сумки-рюкзака. Корпус 1 та стрічка-стяжка 3 сумки-рюкзака можуть бути виконані з нетканого матеріалу, таких як поліетилен, папір, спанбонд, термобонд, спанлейс та інших. Приклад. Було виготовлено 50 шт. сумок-рюкзаків з поліетилену. Сумка-рюкзак розміром 60×50 см отримана із заготовки 130×50 см. Заготовка згинається у прямокутник 65×50 см, бічні сторони запаюються з відступами від лінії згину (3 см) і верхньої кромки (10 см). Відповідний незапаяний верхній край утвореної передньої і задньої стінок корпусу згинаються навпіл усередину і запаюються з утворенням суміщених каналів. Стрічка-стяжка довжиною 2,7 м пропускається у півтора обертів по каналах, кінці заводяться у відповідний нижній кут корпусу і припаюються. Сумки-рюкзаки використовувалися для покупок у супермаркеті і отримали високу оцінку покупців, що приймали участь у оцінюванні. Сумка-рюкзак показала високу ефективність при навантаженні до 5 кг: 1 UA 112051 U 5 зручна у носінні; легко і надійно фіксується вхідний отвір корпусу; легко розкривається вхідний отвір у положенні, коли корпус сумки-рюкзака знаходиться на опорі; при дотриманні рекомендацій щодо використання пошкоджень сумки-рюкзака не відмічалось. Таким чином, конструкція сумки-рюкзака дозволяє знизити навантаження при фіксації вхідного отвору корпусу, що усуває її пошкодження та підвищує надійність і зручність у використанні. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Сумка-рюкзак, що містить корпус з вхідним отвором у верхній частині, засіб фіксації вхідного отвору корпусу та заплічні шнури, причому корпус обмежений передньою і задньою стінками з утворенням нижніх кутів, передня і задня стінки корпусу у верхній частині обладнані відповідним каналом, суміщеними між собою, і по каналах передньої і задньої стінок проходить засіб фіксації вхідного отвору корпусу, яка відрізняється тим, що засіб фіксації вхідного отвору корпусу та заплічні шнури сформовані з єдиної стрічки-стяжки, пропущеної послідовно одним кінцем через канал однієї стінки, передньої або задньої, потім через канал другої стінки, відповідно задньої або передньої, та знову пропущений через канал першої стінки корпусу, а вільні кінці стрічки-стяжки закріплені у відповідному нижньому куті корпусу. 2. Сумка-рюкзак за п. 1, яка відрізняється тим, що корпус та стрічка-стяжка виконані з нетканого матеріалу. 3. Сумка-рюкзак за п. 2, яка відрізняється тим, що нетканий матеріал вибраний із групи: поліетилен, папір, спанбонд, термобонд, спанлейс. 2 UA 112051 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
