Рюкзак

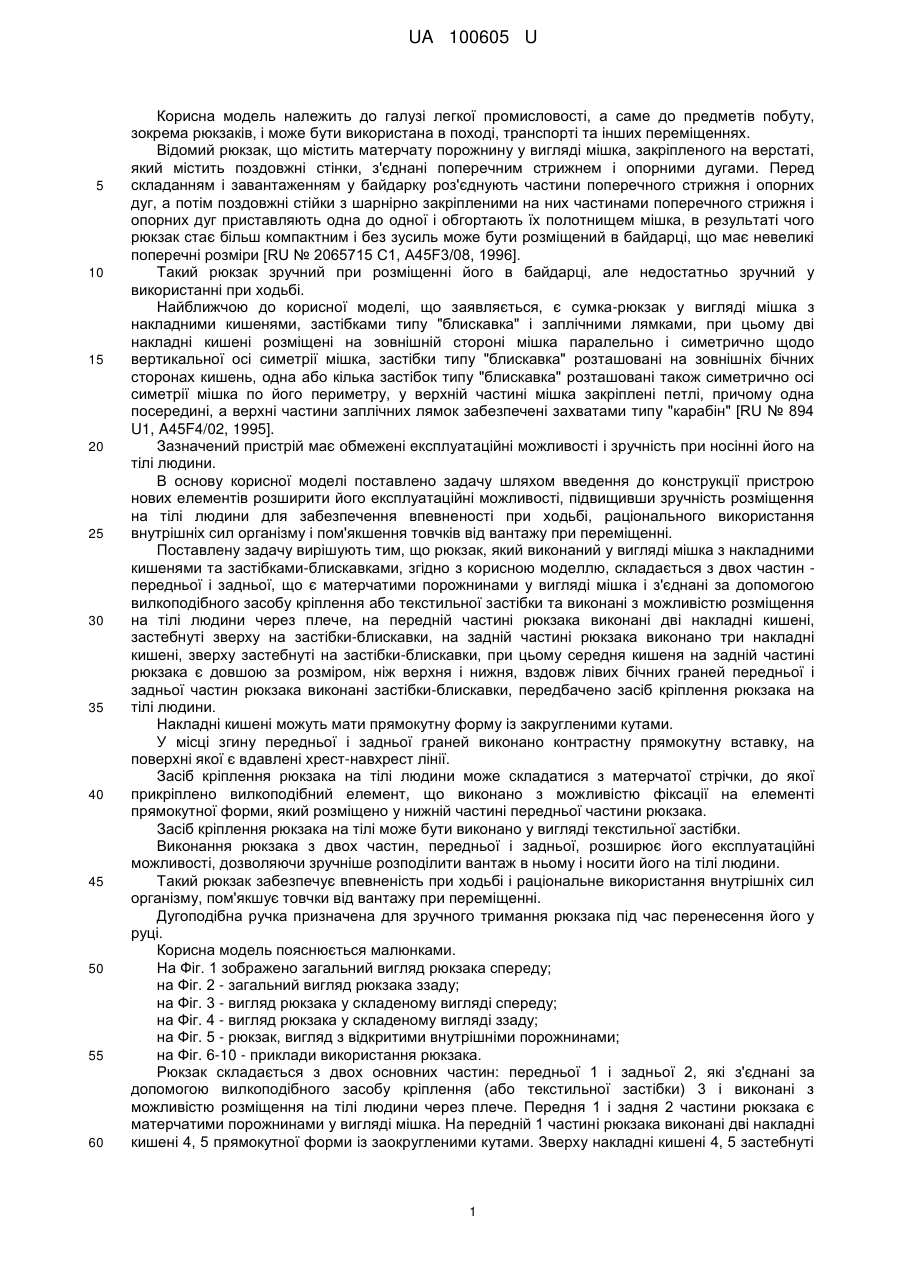

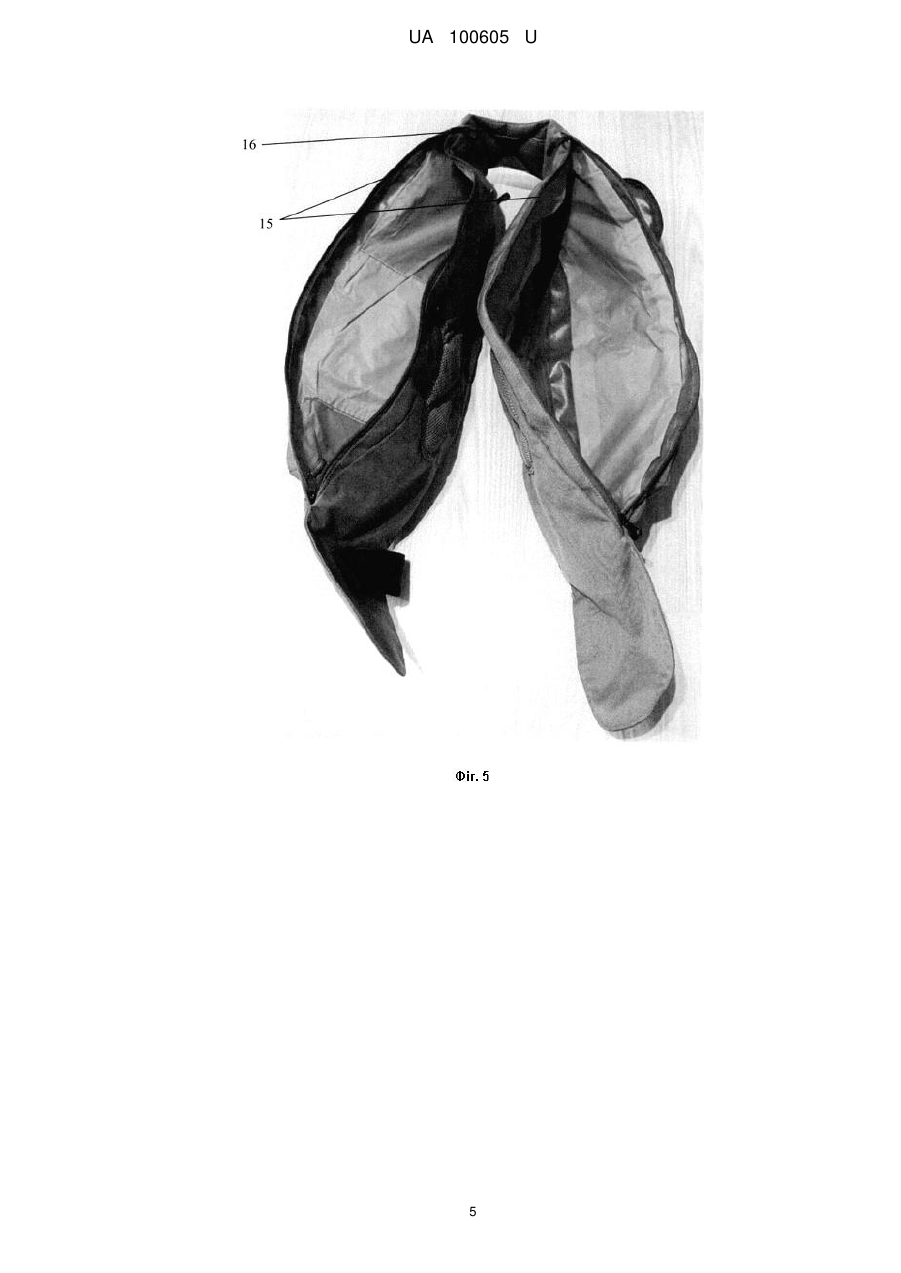

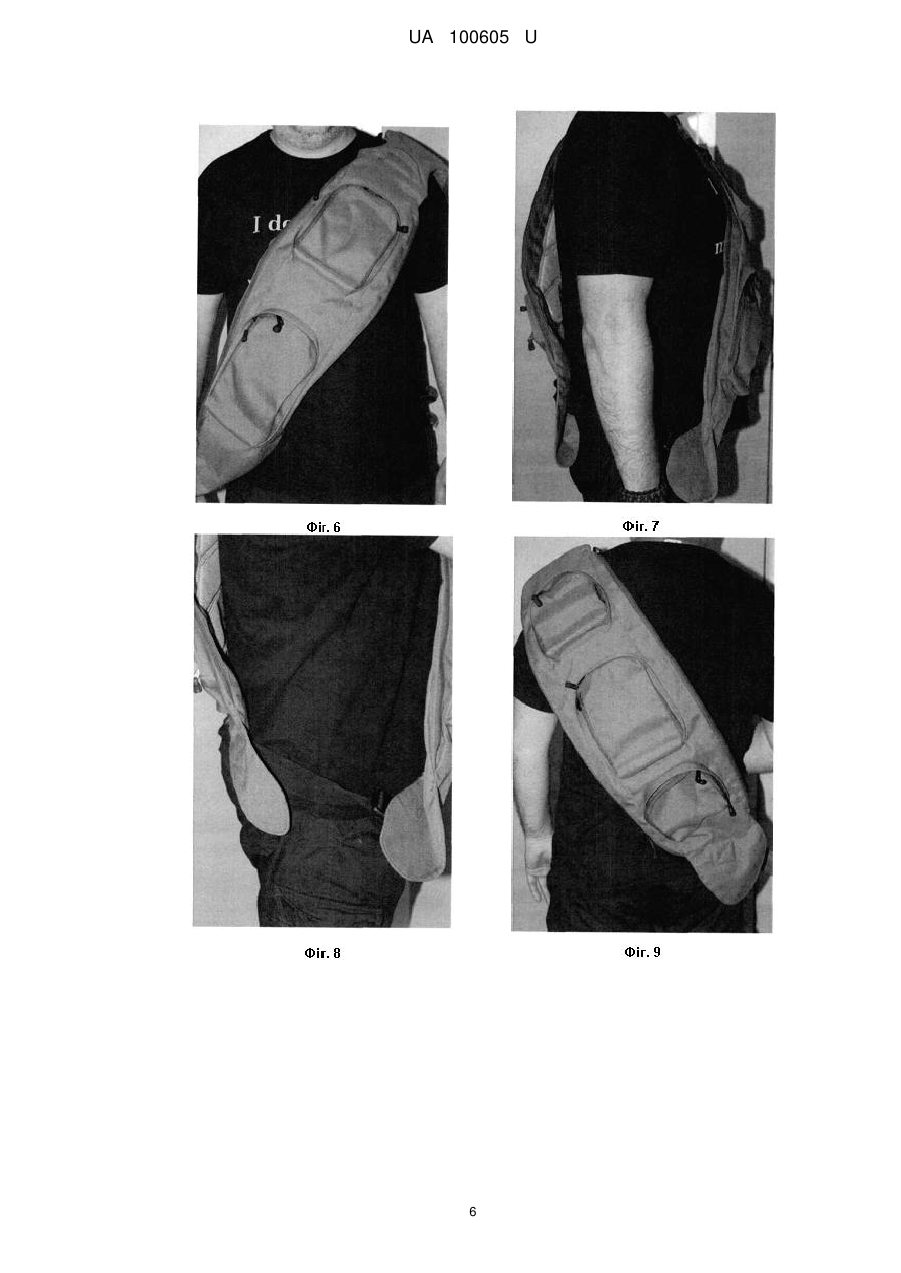

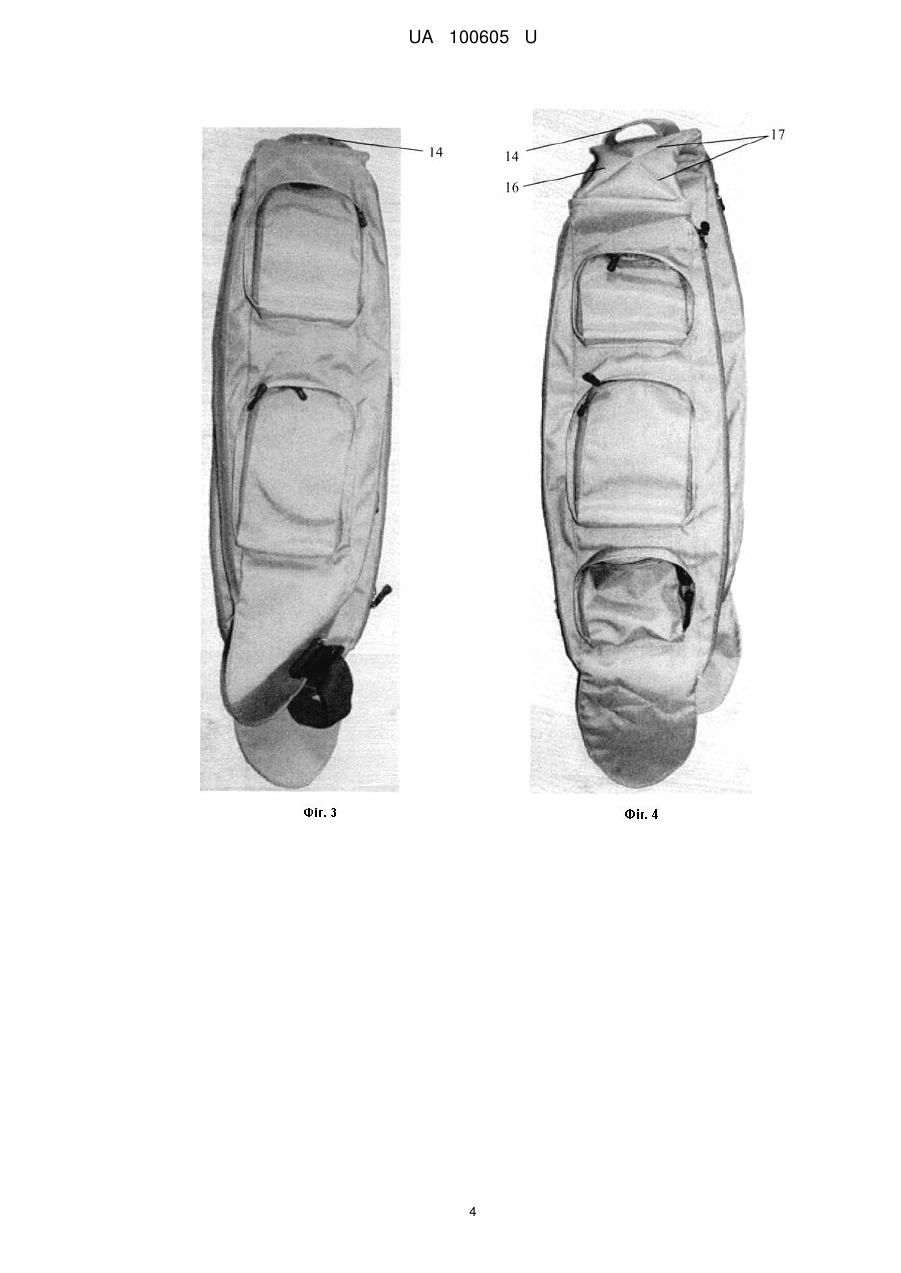

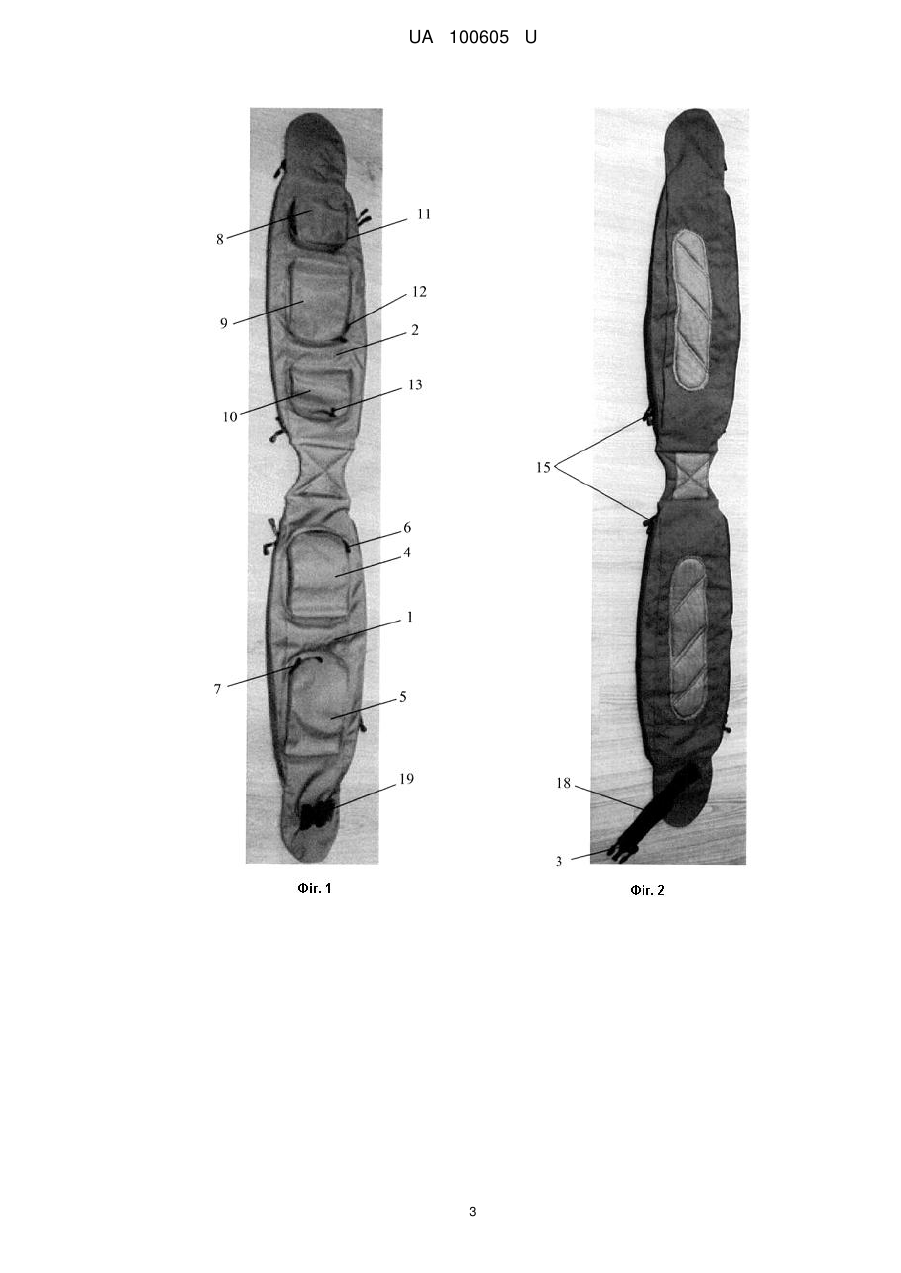

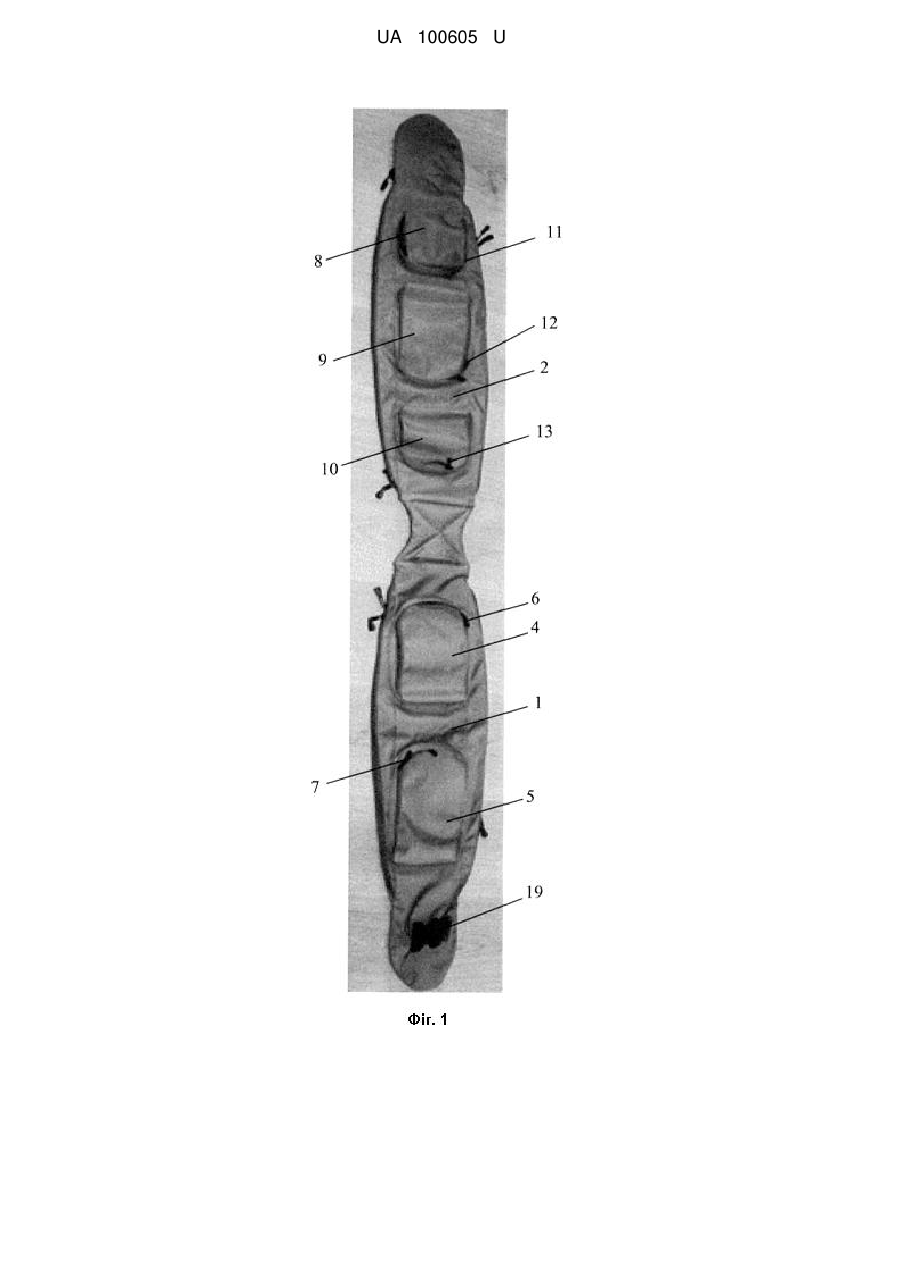

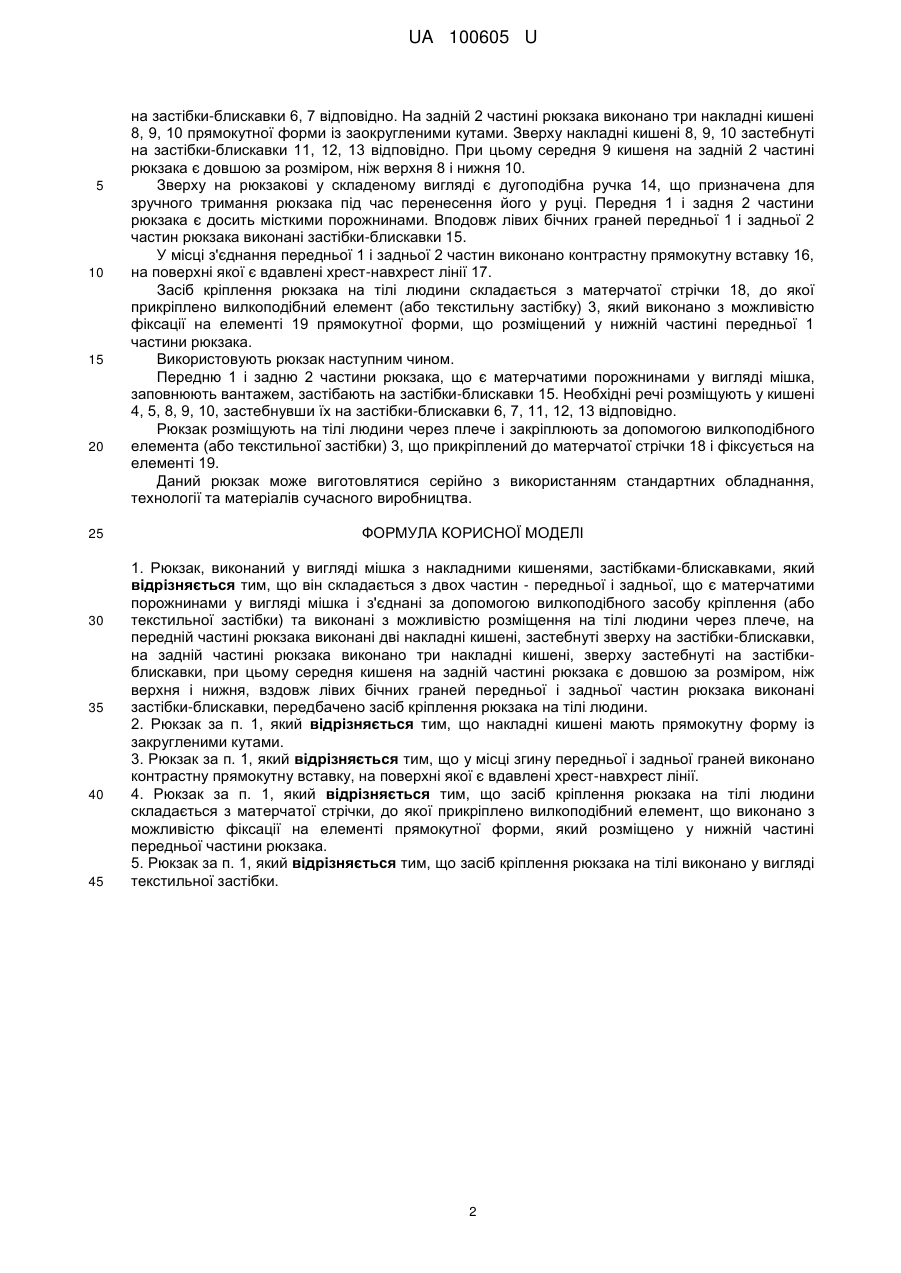

Реферат: UA 100605 U UA 100605 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, а саме до предметів побуту, зокрема рюкзаків, і може бути використана в поході, транспорті та інших переміщеннях. Відомий рюкзак, що містить матерчату порожнину у вигляді мішка, закріпленого на верстаті, який містить поздовжні стінки, з'єднані поперечним стрижнем і опорними дугами. Перед складанням і завантаженням у байдарку роз'єднують частини поперечного стрижня і опорних дуг, а потім поздовжні стійки з шарнірно закріпленими на них частинами поперечного стрижня і опорних дуг приставляють одна до одної і обгортають їх полотнищем мішка, в результаті чого рюкзак стає більш компактним і без зусиль може бути розміщений в байдарці, що має невеликі поперечні розміри [RU № 2065715 С1, A45F3/08, 1996]. Такий рюкзак зручний при розміщенні його в байдарці, але недостатньо зручний у використанні при ходьбі. Найближчою до корисної моделі, що заявляється, є сумка-рюкзак у вигляді мішка з накладними кишенями, застібками типу "блискавка" і заплічними лямками, при цьому дві накладні кишені розміщені на зовнішній стороні мішка паралельно і симетрично щодо вертикальної осі симетрії мішка, застібки типу "блискавка" розташовані на зовнішніх бічних сторонах кишень, одна або кілька застібок типу "блискавка" розташовані також симетрично осі симетрії мішка по його периметру, у верхній частині мішка закріплені петлі, причому одна посередині, а верхні частини заплічних лямок забезпечені захватами типу "карабін" [RU № 894 U1, A45F4/02, 1995]. Зазначений пристрій має обмежені експлуатаційні можливості і зручність при носінні його на тілі людини. В основу корисної моделі поставлено задачу шляхом введення до конструкції пристрою нових елементів розширити його експлуатаційні можливості, підвищивши зручність розміщення на тілі людини для забезпечення впевненості при ходьбі, раціонального використання внутрішніх сил організму і пом'якшення товчків від вантажу при переміщенні. Поставлену задачу вирішують тим, що рюкзак, який виконаний у вигляді мішка з накладними кишенями та застібками-блискавками, згідно з корисною моделлю, складається з двох частин передньої і задньої, що є матерчатими порожнинами у вигляді мішка і з'єднані за допомогою вилкоподібного засобу кріплення або текстильної застібки та виконані з можливістю розміщення на тілі людини через плече, на передній частині рюкзака виконані дві накладні кишені, застебнуті зверху на застібки-блискавки, на задній частині рюкзака виконано три накладні кишені, зверху застебнуті на застібки-блискавки, при цьому середня кишеня на задній частині рюкзака є довшою за розміром, ніж верхня і нижня, вздовж лівих бічних граней передньої і задньої частин рюкзака виконані застібки-блискавки, передбачено засіб кріплення рюкзака на тілі людини. Накладні кишені можуть мати прямокутну форму із закругленими кутами. У місці згину передньої і задньої граней виконано контрастну прямокутну вставку, на поверхні якої є вдавлені хрест-навхрест лінії. Засіб кріплення рюкзака на тілі людини може складатися з матерчатої стрічки, до якої прикріплено вилкоподібний елемент, що виконано з можливістю фіксації на елементі прямокутної форми, який розміщено у нижній частині передньої частини рюкзака. Засіб кріплення рюкзака на тілі може бути виконано у вигляді текстильної застібки. Виконання рюкзака з двох частин, передньої і задньої, розширює його експлуатаційні можливості, дозволяючи зручніше розподілити вантаж в ньому і носити його на тілі людини. Такий рюкзак забезпечує впевненість при ходьбі і раціональне використання внутрішніх сил організму, пом'якшує товчки від вантажу при переміщенні. Дугоподібна ручка призначена для зручного тримання рюкзака під час перенесення його у руці. Корисна модель пояснюється малюнками. На Фіг. 1 зображено загальний вигляд рюкзака спереду; на Фіг. 2 - загальний вигляд рюкзака ззаду; на Фіг. 3 - вигляд рюкзака у складеному вигляді спереду; на Фіг. 4 - вигляд рюкзака у складеному вигляді ззаду; на Фіг. 5 - рюкзак, вигляд з відкритими внутрішніми порожнинами; на Фіг. 6-10 - приклади використання рюкзака. Рюкзак складається з двох основних частин: передньої 1 і задньої 2, які з'єднані за допомогою вилкоподібного засобу кріплення (або текстильної застібки) 3 і виконані з можливістю розміщення на тілі людини через плече. Передня 1 і задня 2 частини рюкзака є матерчатими порожнинами у вигляді мішка. На передній 1 частині рюкзака виконані дві накладні кишені 4, 5 прямокутної форми із заокругленими кутами. Зверху накладні кишені 4, 5 застебнуті 1 UA 100605 U 5 10 15 20 25 30 35 40 45 на застібки-блискавки 6, 7 відповідно. На задній 2 частині рюкзака виконано три накладні кишені 8, 9, 10 прямокутної форми із заокругленими кутами. Зверху накладні кишені 8, 9, 10 застебнуті на застібки-блискавки 11, 12, 13 відповідно. При цьому середня 9 кишеня на задній 2 частині рюкзака є довшою за розміром, ніж верхня 8 і нижня 10. Зверху на рюкзакові у складеному вигляді є дугоподібна ручка 14, що призначена для зручного тримання рюкзака під час перенесення його у руці. Передня 1 і задня 2 частини рюкзака є досить місткими порожнинами. Вподовж лівих бічних граней передньої 1 і задньої 2 частин рюкзака виконані застібки-блискавки 15. У місці з'єднання передньої 1 і задньої 2 частин виконано контрастну прямокутну вставку 16, на поверхні якої є вдавлені хрест-навхрест лінії 17. Засіб кріплення рюкзака на тілі людини складається з матерчатої стрічки 18, до якої прикріплено вилкоподібний елемент (або текстильну застібку) 3, який виконано з можливістю фіксації на елементі 19 прямокутної форми, що розміщений у нижній частині передньої 1 частини рюкзака. Використовують рюкзак наступним чином. Передню 1 і задню 2 частини рюкзака, що є матерчатими порожнинами у вигляді мішка, заповнюють вантажем, застібають на застібки-блискавки 15. Необхідні речі розміщують у кишені 4, 5, 8, 9, 10, застебнувши їх на застібки-блискавки 6, 7, 11, 12, 13 відповідно. Рюкзак розміщують на тілі людини через плече і закріплюють за допомогою вилкоподібного елемента (або текстильної застібки) 3, що прикріплений до матерчатої стрічки 18 і фіксується на елементі 19. Даний рюкзак може виготовлятися серійно з використанням стандартних обладнання, технології та матеріалів сучасного виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рюкзак, виконаний у вигляді мішка з накладними кишенями, застібками-блискавками, який відрізняється тим, що він складається з двох частин - передньої і задньої, що є матерчатими порожнинами у вигляді мішка і з'єднані за допомогою вилкоподібного засобу кріплення (або текстильної застібки) та виконані з можливістю розміщення на тілі людини через плече, на передній частині рюкзака виконані дві накладні кишені, застебнуті зверху на застібки-блискавки, на задній частині рюкзака виконано три накладні кишені, зверху застебнуті на застібкиблискавки, при цьому середня кишеня на задній частині рюкзака є довшою за розміром, ніж верхня і нижня, вздовж лівих бічних граней передньої і задньої частин рюкзака виконані застібки-блискавки, передбачено засіб кріплення рюкзака на тілі людини. 2. Рюкзак за п. 1, який відрізняється тим, що накладні кишені мають прямокутну форму із закругленими кутами. 3. Рюкзак за п. 1, який відрізняється тим, що у місці згину передньої і задньої граней виконано контрастну прямокутну вставку, на поверхні якої є вдавлені хрест-навхрест лінії. 4. Рюкзак за п. 1, який відрізняється тим, що засіб кріплення рюкзака на тілі людини складається з матерчатої стрічки, до якої прикріплено вилкоподібний елемент, що виконано з можливістю фіксації на елементі прямокутної форми, який розміщено у нижній частині передньої частини рюкзака. 5. Рюкзак за п. 1, який відрізняється тим, що засіб кріплення рюкзака на тілі виконано у вигляді текстильної застібки. 2 UA 100605 U 3 UA 100605 U 4 UA 100605 U 5 UA 100605 U 6 UA 100605 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
