Рюкзак

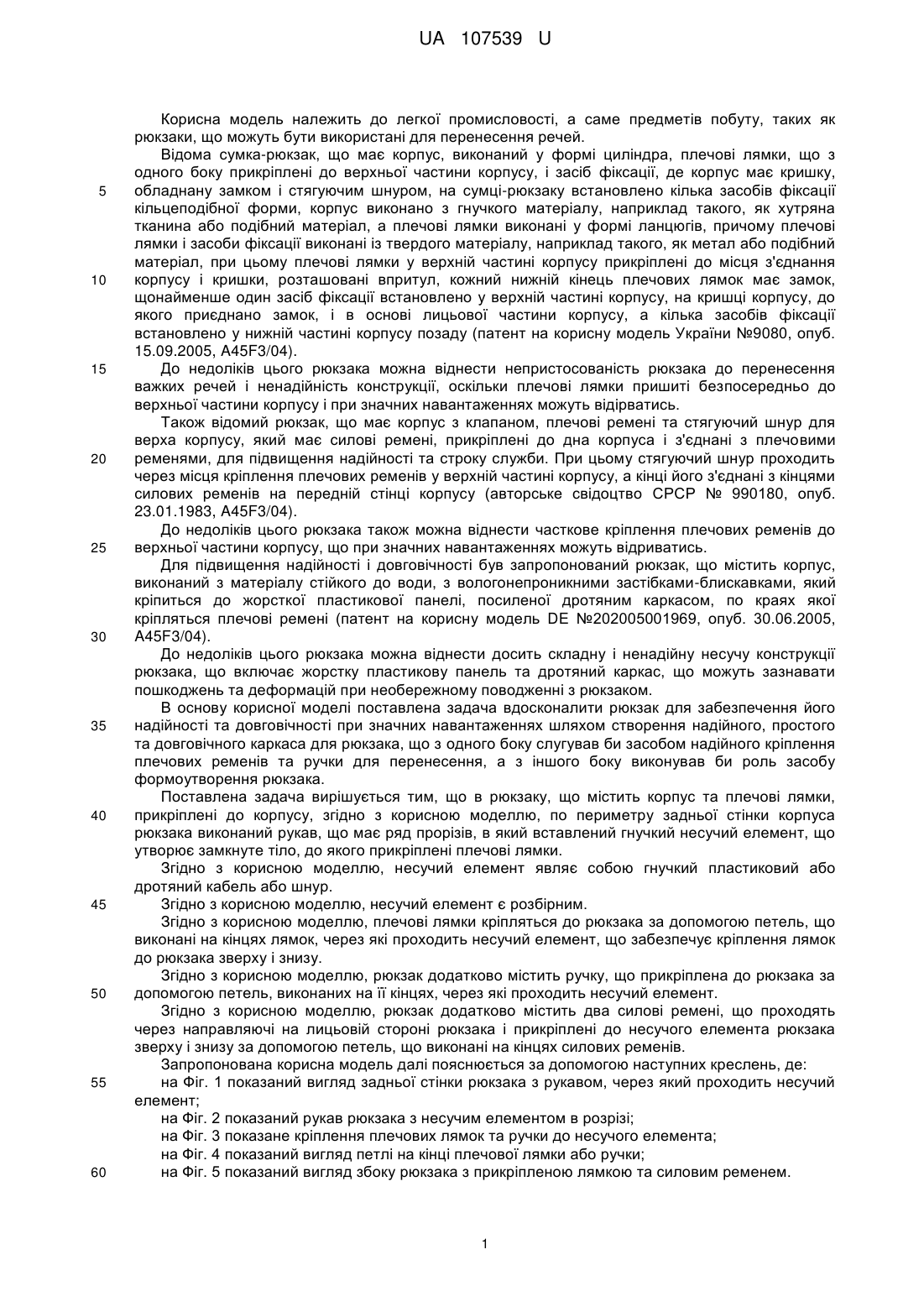

Реферат: Рюкзак містить корпус та плечові лямки, прикріплені до корпусу. По периметру задньої стінки корпуса рюкзака виконаний рукав, що має ряд прорізів, в який вставлений гнучкий несучий елемент, що утворює замкнуте тіло, до якого прикріплені плечові лямки. UA 107539 U (54) РЮКЗАК UA 107539 U UA 107539 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме предметів побуту, таких як рюкзаки, що можуть бути використані для перенесення речей. Відома сумка-рюкзак, що має корпус, виконаний у формі циліндра, плечові лямки, що з одного боку прикріплені до верхньої частини корпусу, і засіб фіксації, де корпус має кришку, обладнану замком і стягуючим шнуром, на сумці-рюкзаку встановлено кілька засобів фіксації кільцеподібної форми, корпус виконано з гнучкого матеріалу, наприклад такого, як хутряна тканина або подібний матеріал, а плечові лямки виконані у формі ланцюгів, причому плечові лямки і засоби фіксації виконані із твердого матеріалу, наприклад такого, як метал або подібний матеріал, при цьому плечові лямки у верхній частині корпусу прикріплені до місця з'єднання корпусу і кришки, розташовані впритул, кожний нижній кінець плечових лямок має замок, щонайменше один засіб фіксації встановлено у верхній частині корпусу, на кришці корпусу, до якого приєднано замок, і в основі лицьової частини корпусу, а кілька засобів фіксації встановлено у нижній частині корпусу позаду (патент на корисну модель України №9080, опуб. 15.09.2005, A45F3/04). До недоліків цього рюкзака можна віднести непристосованість рюкзака до перенесення важких речей і ненадійність конструкції, оскільки плечові лямки пришиті безпосередньо до верхньої частини корпусу і при значних навантаженнях можуть відірватись. Також відомий рюкзак, що має корпус з клапаном, плечові ремені та стягуючий шнур для верха корпусу, який має силові ремені, прикріплені до дна корпуса і з'єднані з плечовими ременями, для підвищення надійності та строку служби. При цьому стягуючий шнур проходить через місця кріплення плечових ременів у верхній частині корпусу, а кінці його з'єднані з кінцями силових ременів на передній стінці корпусу (авторське свідоцтво СРСР № 990180, опуб. 23.01.1983, A45F3/04). До недоліків цього рюкзака також можна віднести часткове кріплення плечових ременів до верхньої частини корпусу, що при значних навантаженнях можуть відриватись. Для підвищення надійності і довговічності був запропонований рюкзак, що містить корпус, виконаний з матеріалу стійкого до води, з вологонепроникними застібками-блискавками, який кріпиться до жорсткої пластикової панелі, посиленої дротяним каркасом, по краях якої кріпляться плечові ремені (патент на корисну модель DE №202005001969, опуб. 30.06.2005, A45F3/04). До недоліків цього рюкзака можна віднести досить складну і ненадійну несучу конструкції рюкзака, що включає жорстку пластикову панель та дротяний каркас, що можуть зазнавати пошкоджень та деформацій при необережному поводженні з рюкзаком. В основу корисної моделі поставлена задача вдосконалити рюкзак для забезпечення його надійності та довговічності при значних навантаженнях шляхом створення надійного, простого та довговічного каркаса для рюкзака, що з одного боку слугував би засобом надійного кріплення плечових ременів та ручки для перенесення, а з іншого боку виконував би роль засобу формоутворення рюкзака. Поставлена задача вирішується тим, що в рюкзаку, що містить корпус та плечові лямки, прикріплені до корпусу, згідно з корисною моделлю, по периметру задньої стінки корпуса рюкзака виконаний рукав, що має ряд прорізів, в який вставлений гнучкий несучий елемент, що утворює замкнуте тіло, до якого прикріплені плечові лямки. Згідно з корисною моделлю, несучий елемент являє собою гнучкий пластиковий або дротяний кабель або шнур. Згідно з корисною моделлю, несучий елемент є розбірним. Згідно з корисною моделлю, плечові лямки кріпляться до рюкзака за допомогою петель, що виконані на кінцях лямок, через які проходить несучий елемент, що забезпечує кріплення лямок до рюкзака зверху і знизу. Згідно з корисною моделлю, рюкзак додатково містить ручку, що прикріплена до рюкзака за допомогою петель, виконаних на її кінцях, через які проходить несучий елемент. Згідно з корисною моделлю, рюкзак додатково містить два силові ремені, що проходять через направляючі на лицьовій стороні рюкзака і прикріплені до несучого елемента рюкзака зверху і знизу за допомогою петель, що виконані на кінцях силових ременів. Запропонована корисна модель далі пояснюється за допомогою наступних креслень, де: на Фіг. 1 показаний вигляд задньої стінки рюкзака з рукавом, через який проходить несучий елемент; на Фіг. 2 показаний рукав рюкзака з несучим елементом в розрізі; на Фіг. 3 показане кріплення плечових лямок та ручки до несучого елемента; на Фіг. 4 показаний вигляд петлі на кінці плечової лямки або ручки; на Фіг. 5 показаний вигляд збоку рюкзака з прикріпленою лямкою та силовим ременем. 1 UA 107539 U 5 10 15 20 25 30 35 40 45 50 55 Однією з основних проблем існуючих рюкзаків є їх недовговічність, обумовлена відриванням плечових лямок, що вшиваються або пришиваються безпосередньо до тіла рюкзака. З ціллю підвищення експлуатаційних якостей та надійності кріплення плечових лямок до рюкзака винахідником було запропоновано інноваційну систему рюкзака, що містить корпус 1 та плечові лямки 2 прикріплені до корпусу, в якому по периметру задньої стінки корпуса 1 рюкзака виконаний рукав 3, що має ряд прорізів 4, в який вставлений гнучкий несучий елемент 5, що утворює замкнуте тіло, до якого прикріплені плечові лямки 2 (Фіг.1). Рукав 3 може бути виконаний з того самого матеріалу, що і тіло рюкзака, або з іншого більш міцного матеріалу. Рукав 3 просто вшивається між деталлю спинки рюкзака 6 та фронтальною (лицьовою) 7 частиною рюкзака (Фіг. 2). В рукав вставляється несучий елемент 5, так званий "вант", що являє собою гнучкий пластиковий або дротяний кабель або шнур, кінці якого з'єднуються за допомогою системи з'єднання, утворюючи замкнуте тіло або кільце. Як системи з'єднання може бути використаний карабін (гак) і петля, гвинтове з'єднання, затискач, болтове з'єднання тощо, що забезпечують надійне і роз'ємне з'єднання кінців несучого елемента 5. Тобто, з'єднані кінці несучого елемента 5 можуть бути роз'єднані і несучий елемент може бути видалений з рукава або він може бути замінений іншим несучим елементом "вантом". Гнучкий пластиковий або дротяний кабель або шнур може бути виготовлений з будь-якого достатньо міцного і гнучкого матеріалу, що може згинатись і утворювати кільце з радіусом, що відповідає розміру задньої стінки рюкзака. Наприклад, це може бути просто витий дротяний кабель або витий дротяний кабель, вставлений в гумовий або силіконовий шланг або покритий захисною полімерною плівкою, або може бути використаний суцільний або витий пластиковий шнур або кабель. Варіанти несучого елемента "ванта" не обмежуються приведеними тут прикладами, а включають всі можливі варіації матеріалів, що придатні для цього. При пропусканні несучого елемента через рукав, що виконаний по периметру задньої стінки корпуса рюкзака, він також пропускається через петлі 8 на кінцях плечових лямок 2 і/або ручки 9 (Фіг. 3 та 4), що розташовуються в місцях прорізів 4, виконаних в рукаві. За рахунок цього забезпечується кріплення плечових лямок та ручки до рюкзака. Як і випадку плечових лямок 2, ручка 9 також кріпиться до несучого елемента "ванта" 5, що значно підвищує її міцність і дозволяє перенесення значних вантажів в режимі сумка, наприклад, з однією ручкою на рюкзаку. До "ванта" 5 окрім плечових лямок 2 та ручки 9 можуть бути приєднані і інші додаткові елементи, для чого на рукаві 3 можуть бути передбачені інші додаткові вирізи 4. Приєднання таких додаткових елементів може відбуватись з використанням петлі 8 або за допомогою інших засобів, таких як, наприклад, карабін. Несучий елемент 5 "вант" рівномірно розподіляє навантаження по периметру рукава та задньої стінки рюкзака, за рахунок того, що плечові лямки кріпляться не до рюкзака, а до несучого елемента. Використання несучого елемента дозволяє уберегти лямки від відривання без використання додаткових підсилювачів та накладок, що значно спрощує виготовлення рюкзака та зменшує собівартість виробництва. Також, завдяки відносній жорсткості несучого елемента "ванта" 5 він забезпечує рюкзак каркасом, що надає йому сталої форми витягнутого еліпса, що рівномірно прилягає до спини і не деформується при експлуатації. Така конструкція рюкзака забезпечує прикладення основного навантаження плечових лямок на міцний несучий елемент 5 "вант" і відповідно підвищує його надійність і строк експлуатації. Запропонована конструкція рюкзака окрім підвищення експлуатаційних властивостей та довговічності рюкзака також має ряд естетичних переваг, а саме: - можливість заміни лямок та ручки; - можливість заміни несучого елемента "ванта"; - можливість використання (закріплення) однієї плечової лямки і/або ручки. Тобто, створюється можливість індивідуалізації такого досить утилітарного виробу як рюкзак. Крімтого, для підсилання конструкції рюкзака по його лицьовій стороні можуть бути пропущені два силові ремені 10, що проходять через направляючі 11 на лицьовій стороні рюкзака і прикріплені до плечових лямок рюкзака зверху, і до несучого елемента знизу за допомогою петель, що виконані на кінцях силових ременів. Ці силові ремені забезпечують утворення замкнутої силової конструкції навколо корпусу рюкзака, підтримуючи його і зменшуючи розривне навантаження на матеріальну частину рюкзака, рівномірно розподіляючи навантаження на несучий елемент "вант" 5, плечові лямки 2 та силові ремені 10. В цій конструкції корпус рюкзака знаходиться в підсиленій капсулі, що дозволяє перенесення в рюкзаку значних вантажів. 2 UA 107539 U Силові ремені 10 також можуть слугувати для кріплення до рюкзака додаткових модульних систем або сумок 12 або негабаритних вантажів (Фіг. 5). Використання запропонованої конструкції рюкзака значно зменшує собівартість його виробництва, підвищує його надійність та довговічність та покращує зовнішній вигляд. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Рюкзак, що містить корпус та плечові лямки, прикріплені до корпусу, який відрізняється тим, що по периметру задньої стінки корпуса рюкзака виконаний рукав, що має ряд прорізів, в який вставлений гнучкий несучий елемент, що утворює замкнуте тіло, до якого прикріплені плечові лямки. 2. Рюкзак за п. 1, який відрізняється тим, що несучий елемент являє собою гнучкий пластиковий або дротяний кабель або шнур. 3. Рюкзак за п. 1, який відрізняється тим, що несучий елемент є розбірним. 4. Рюкзак за п. 1, який відрізняється тим, що плечові лямки кріпляться до рюкзака за допомогою петель, що виконані на кінцях лямок, через які проходить несучий елемент, що забезпечує кріплення лямок до рюкзака зверху і знизу. 5. Рюкзак за п. 1, який відрізняється тим, що додатково містить ручку, що прикріплена до рюкзака за допомогою петель, виконаних на її кінцях, через які проходить несучий елемент. 6. Рюкзак за п. 1, який відрізняється тим, що додатково містить два силові ремені, що проходять через направляючі на лицьовій стороні рюкзака і прикріплені до плечових лямок рюкзака зверху і до несучого елементу знизу за допомогою петель, що виконані на кінцях силових ременів. 3 UA 107539 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
