Змішувач

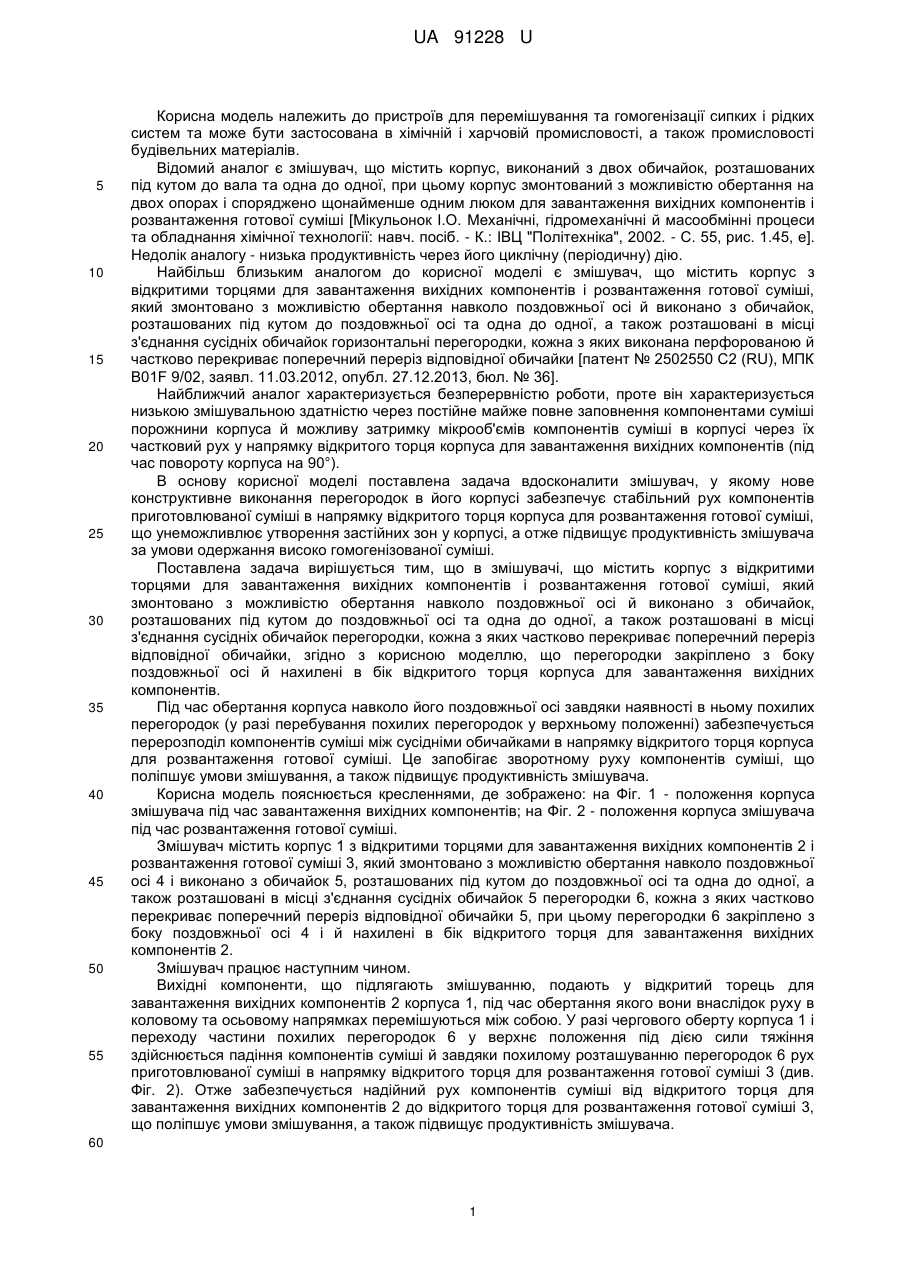

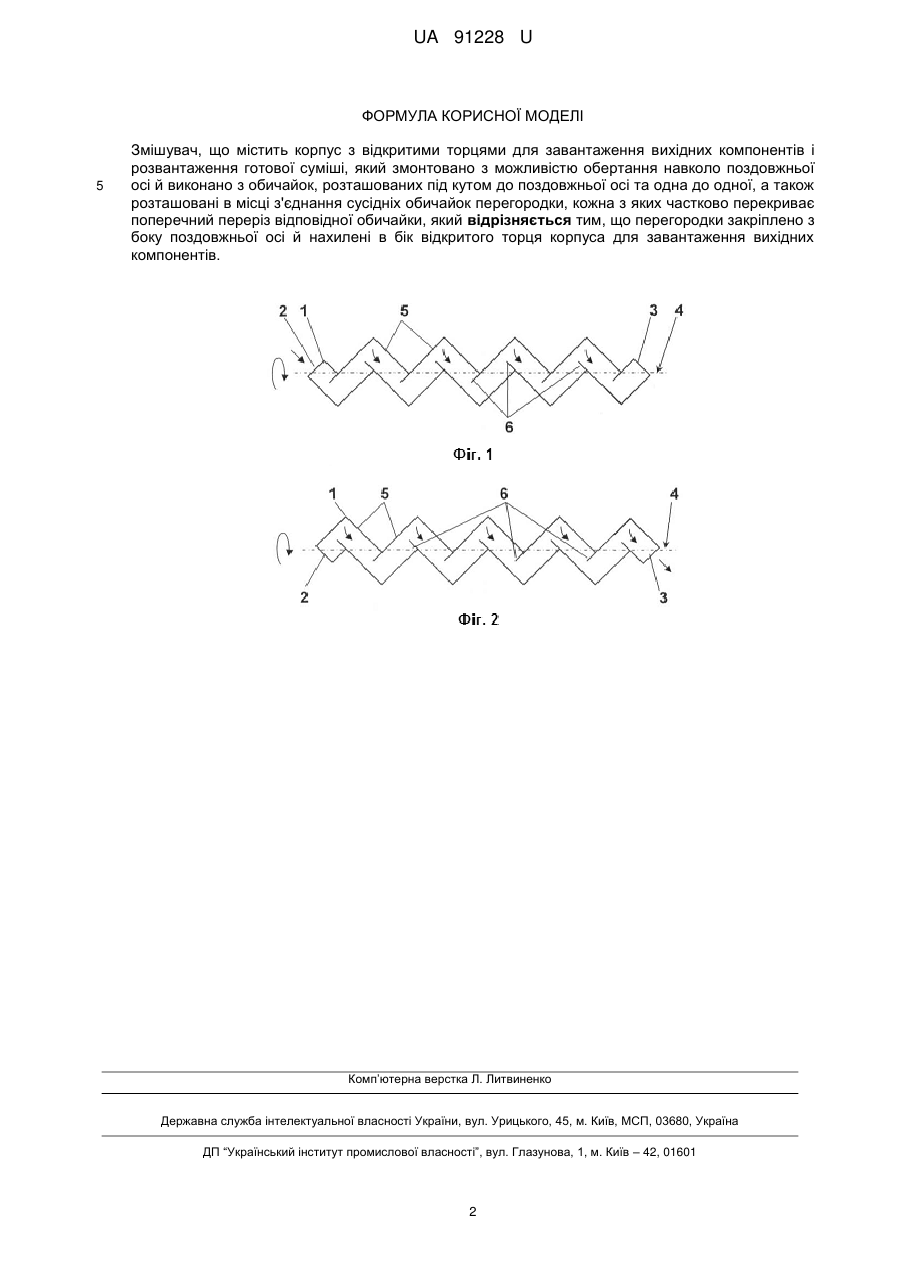

Реферат: UA 91228 U UA 91228 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для перемішування та гомогенізації сипких і рідких систем та може бути застосована в хімічній і харчовій промисловості, а також промисловості будівельних матеріалів. Відомий аналог є змішувач, що містить корпус, виконаний з двох обичайок, розташованих під кутом до вала та одна до одної, при цьому корпус змонтований з можливістю обертання на двох опорах і споряджено щонайменше одним люком для завантаження вихідних компонентів і розвантаження готової суміші [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології: навч. посіб. - К.: ІВЦ "Політехніка", 2002. - С. 55, рис. 1.45, е]. Недолік аналогу - низька продуктивність через його циклічну (періодичну) дію. Найбільш близьким аналогом до корисної моделі є змішувач, що містить корпус з відкритими торцями для завантаження вихідних компонентів і розвантаження готової суміші, який змонтовано з можливістю обертання навколо поздовжньої осі й виконано з обичайок, розташованих під кутом до поздовжньої осі та одна до одної, а також розташовані в місці з'єднання сусідніх обичайок горизонтальні перегородки, кожна з яких виконана перфорованою й частково перекриває поперечний переріз відповідної обичайки [патент № 2502550 С2 (RU), МПК B01F 9/02, заявл. 11.03.2012, опубл. 27.12.2013, бюл. № 36]. Найближчий аналог характеризується безперервністю роботи, проте він характеризується низькою змішувальною здатністю через постійне майже повне заповнення компонентами суміші порожнини корпуса й можливу затримку мікрооб'ємів компонентів суміші в корпусі через їх частковий рух у напрямку відкритого торця корпуса для завантаження вихідних компонентів (під час повороту корпуса на 90°). В основу корисної моделі поставлена задача вдосконалити змішувач, у якому нове конструктивне виконання перегородок в його корпусі забезпечує стабільний рух компонентів приготовлюваної суміші в напрямку відкритого торця корпуса для розвантаження готової суміші, що унеможливлює утворення застійних зон у корпусі, а отже підвищує продуктивність змішувача за умови одержання високо гомогенізованої суміші. Поставлена задача вирішується тим, що в змішувачі, що містить корпус з відкритими торцями для завантаження вихідних компонентів і розвантаження готової суміші, який змонтовано з можливістю обертання навколо поздовжньої осі й виконано з обичайок, розташованих під кутом до поздовжньої осі та одна до одної, а також розташовані в місці з'єднання сусідніх обичайок перегородки, кожна з яких частково перекриває поперечний переріз відповідної обичайки, згідно з корисною моделлю, що перегородки закріплено з боку поздовжньої осі й нахилені в бік відкритого торця корпуса для завантаження вихідних компонентів. Під час обертання корпуса навколо його поздовжньої осі завдяки наявності в ньому похилих перегородок (у разі перебування похилих перегородок у верхньому положенні) забезпечується перерозподіл компонентів суміші між сусідніми обичайками в напрямку відкритого торця корпуса для розвантаження готової суміші. Це запобігає зворотному руху компонентів суміші, що поліпшує умови змішування, а також підвищує продуктивність змішувача. Корисна модель пояснюється кресленнями, де зображено: на Фіг. 1 - положення корпуса змішувача під час завантаження вихідних компонентів; на Фіг. 2 - положення корпуса змішувача під час розвантаження готової суміші. Змішувач містить корпус 1 з відкритими торцями для завантаження вихідних компонентів 2 і розвантаження готової суміші 3, який змонтовано з можливістю обертання навколо поздовжньої осі 4 і виконано з обичайок 5, розташованих під кутом до поздовжньої осі та одна до одної, а також розташовані в місці з'єднання сусідніх обичайок 5 перегородки 6, кожна з яких частково перекриває поперечний переріз відповідної обичайки 5, при цьому перегородки 6 закріплено з боку поздовжньої осі 4 і й нахилені в бік відкритого торця для завантаження вихідних компонентів 2. Змішувач працює наступним чином. Вихідні компоненти, що підлягають змішуванню, подають у відкритий торець для завантаження вихідних компонентів 2 корпуса 1, під час обертання якого вони внаслідок руху в коловому та осьовому напрямках перемішуються між собою. У разі чергового оберту корпуса 1 і переходу частини похилих перегородок 6 у верхнє положення під дією сили тяжіння здійснюється падіння компонентів суміші й завдяки похилому розташуванню перегородок 6 рух приготовлюваної суміші в напрямку відкритого торця для розвантаження готової суміші 3 (див. Фіг. 2). Отже забезпечується надійний рух компонентів суміші від відкритого торця для завантаження вихідних компонентів 2 до відкритого торця для розвантаження готової суміші 3, що поліпшує умови змішування, а також підвищує продуктивність змішувача. 60 1 UA 91228 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач, що містить корпус з відкритими торцями для завантаження вихідних компонентів і розвантаження готової суміші, який змонтовано з можливістю обертання навколо поздовжньої осі й виконано з обичайок, розташованих під кутом до поздовжньої осі та одна до одної, а також розташовані в місці з'єднання сусідніх обичайок перегородки, кожна з яких частково перекриває поперечний переріз відповідної обичайки, який відрізняється тим, що перегородки закріплено з боку поздовжньої осі й нахилені в бік відкритого торця корпуса для завантаження вихідних компонентів. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
