Циліндровий замок з містковим елементом, що з’єднує частини корпусу

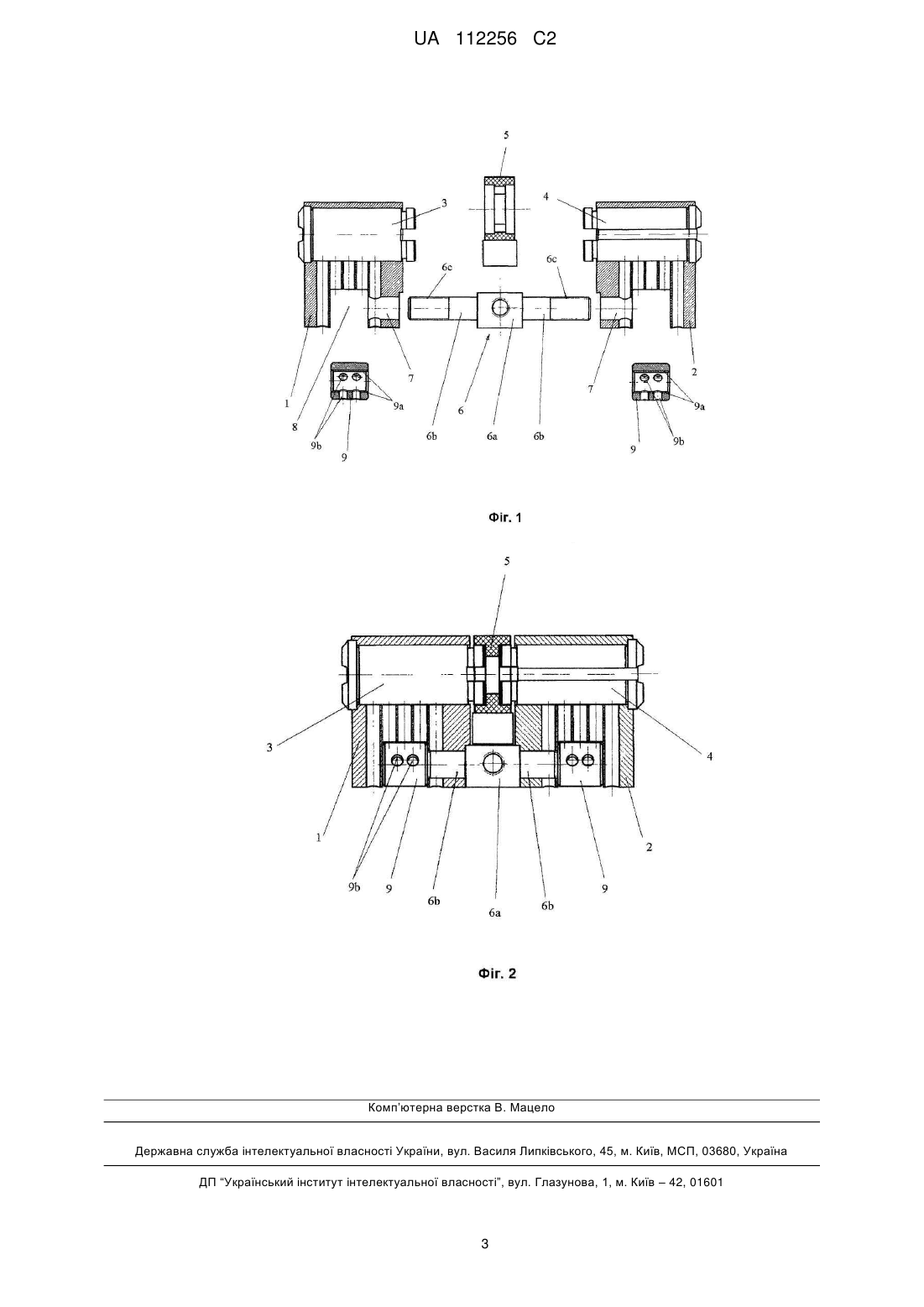

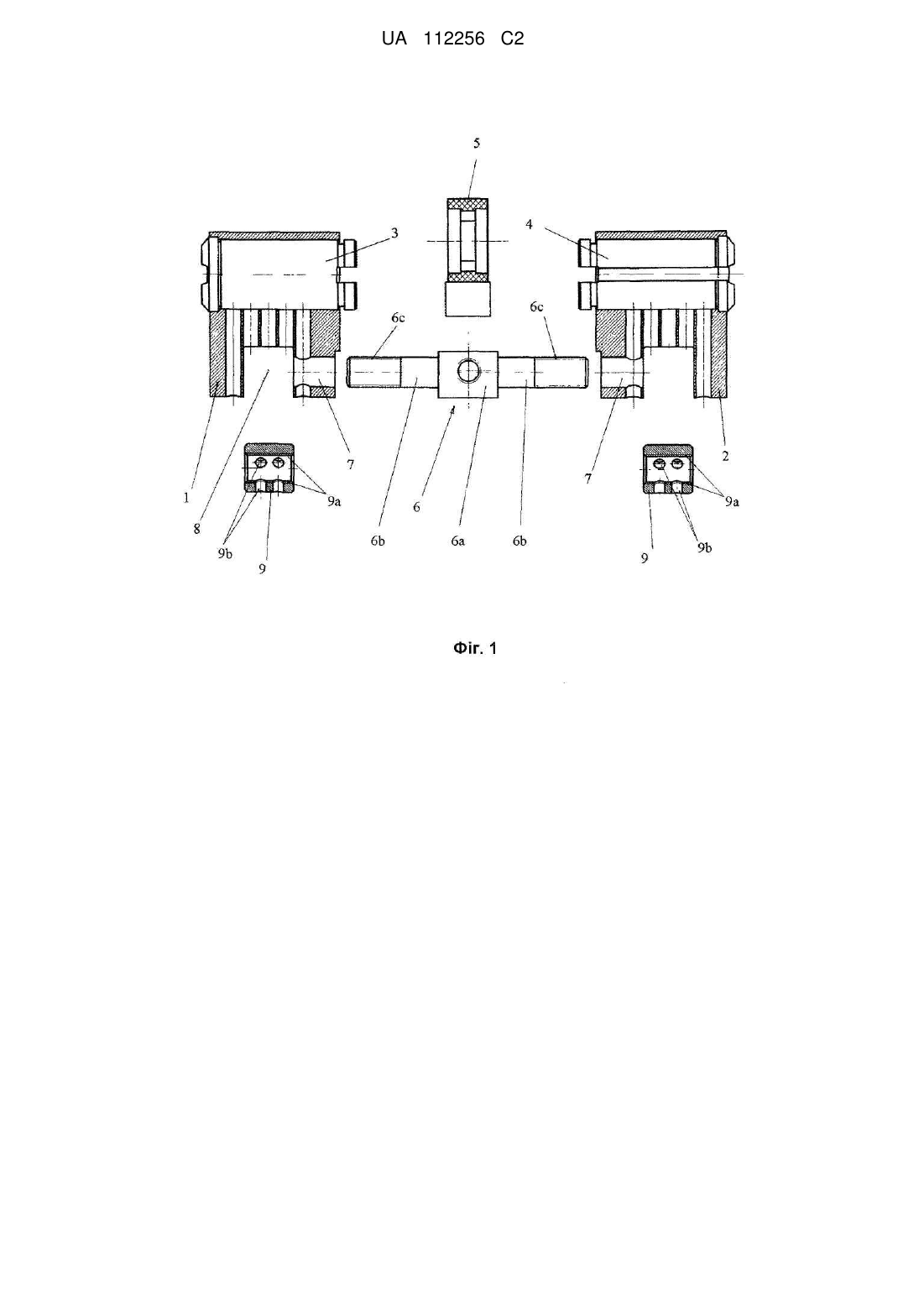

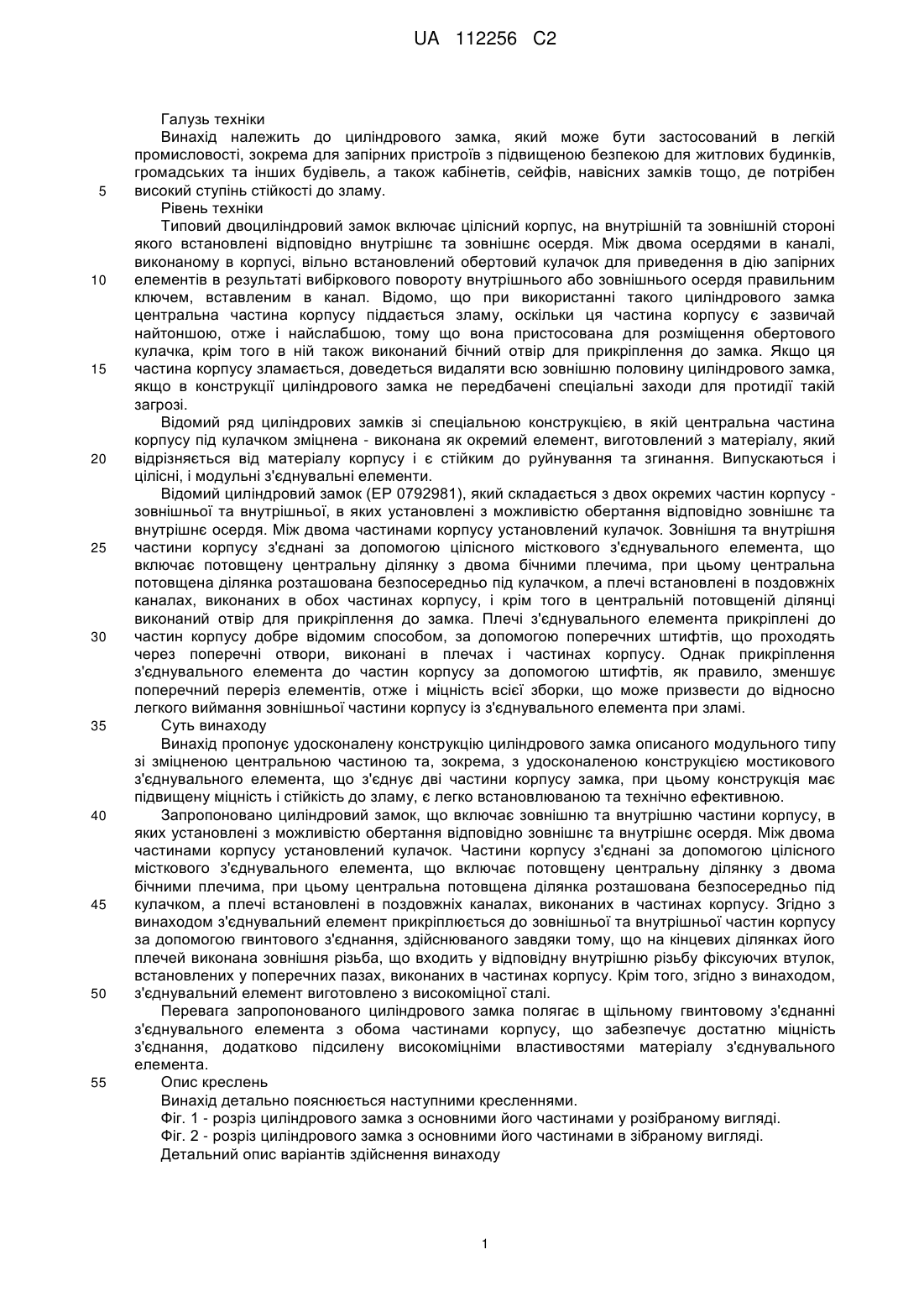

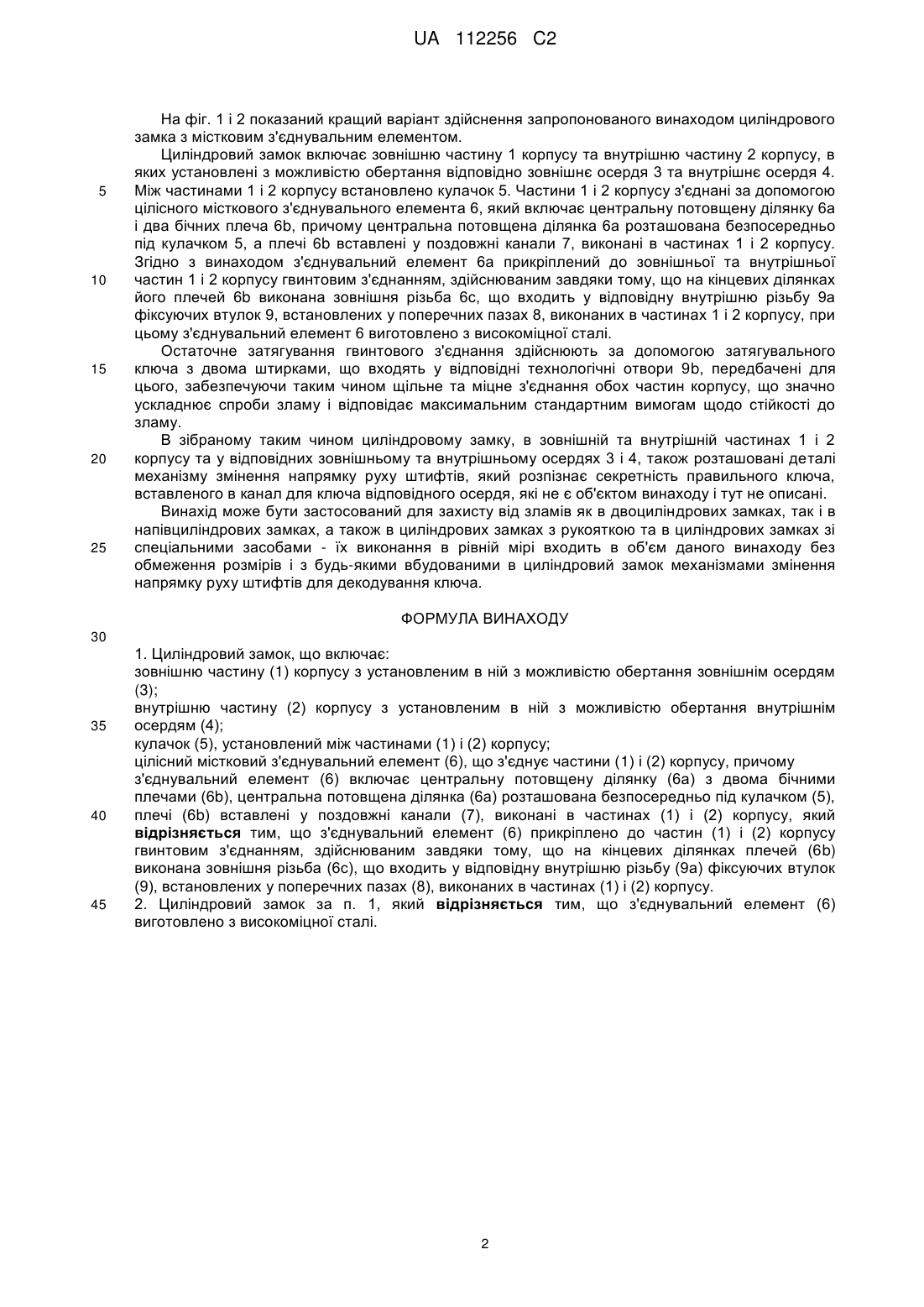

Реферат: Циліндровий замок включає зовнішню частину (1) корпусу з установленим в ній з можливістю обертання зовнішнім осердям (3), внутрішню частину (2) корпусу з установленим в ній з можливістю обертання внутрішнім осердям (4), кулачок (5), що установлений між частинами (1) і (2) корпусу, цілісний містковий з'єднувальний елемент (6), що з'єднує частини (1) і (2) корпусу, причому з'єднувальний елемент (6) включає центральну потовщену ділянку (6а) з двома бічними плечами (6b), центральна потовщена ділянка (6а) розташована безпосередньо під кулачком (5), плечі (6b) вставлені у поздовжні канали (7), виконані в частинах (1) і (2) корпусу. Для підвищення міцності конструкції замка, її стійкості до зламу з'єднувальний елемент (6) прикріплено до частин (1) і (2) корпусу гвинтовим з'єднанням, здійснюваним завдяки тому, що на кінцевих ділянках плечей (6b) виконана зовнішня різьба (6с), що входить у відповідну внутрішню різьбу (9а) фіксуючих втулок (9), встановлених у поперечних пазах (8), виконаних в частинах (1) і (2) корпусу. UA 112256 C2 (12) UA 112256 C2 UA 112256 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Винахід належить до циліндрового замка, який може бути застосований в легкій промисловості, зокрема для запірних пристроїв з підвищеною безпекою для житлових будинків, громадських та інших будівель, а також кабінетів, сейфів, навісних замків тощо, де потрібен високий ступінь стійкості до зламу. Рівень техніки Типовий двоциліндровий замок включає цілісний корпус, на внутрішній та зовнішній стороні якого встановлені відповідно внутрішнє та зовнішнє осердя. Між двома осердями в каналі, виконаному в корпусі, вільно встановлений обертовий кулачок для приведення в дію запірних елементів в результаті вибіркового повороту внутрішнього або зовнішнього осердя правильним ключем, вставленим в канал. Відомо, що при використанні такого циліндрового замка центральна частина корпусу піддається зламу, оскільки ця частина корпусу є зазвичай найтоншою, отже і найслабшою, тому що вона пристосована для розміщення обертового кулачка, крім того в ній також виконаний бічний отвір для прикріплення до замка. Якщо ця частина корпусу зламається, доведеться видаляти всю зовнішню половину циліндрового замка, якщо в конструкції циліндрового замка не передбачені спеціальні заходи для протидії такій загрозі. Відомий ряд циліндрових замків зі спеціальною конструкцією, в якій центральна частина корпусу під кулачком зміцнена - виконана як окремий елемент, виготовлений з матеріалу, який відрізняється від матеріалу корпусу і є стійким до руйнування та згинання. Випускаються і цілісні, і модульні з'єднувальні елементи. Відомий циліндровий замок (ЕР 0792981), який складається з двох окремих частин корпусу зовнішньої та внутрішньої, в яких установлені з можливістю обертання відповідно зовнішнє та внутрішнє осердя. Між двома частинами корпусу установлений кулачок. Зовнішня та внутрішня частини корпусу з'єднані за допомогою цілісного місткового з'єднувального елемента, що включає потовщену центральну ділянку з двома бічними плечима, при цьому центральна потовщена ділянка розташована безпосередньо під кулачком, а плечі встановлені в поздовжніх каналах, виконаних в обох частинах корпусу, і крім того в центральній потовщеній ділянці виконаний отвір для прикріплення до замка. Плечі з'єднувального елемента прикріплені до частин корпусу добре відомим способом, за допомогою поперечних штифтів, що проходять через поперечні отвори, виконані в плечах і частинах корпусу. Однак прикріплення з'єднувального елемента до частин корпусу за допомогою штифтів, як правило, зменшує поперечний переріз елементів, отже і міцність всієї зборки, що може призвести до відносно легкого виймання зовнішньої частини корпусу із з'єднувального елемента при зламі. Суть винаходу Винахід пропонує удосконалену конструкцію циліндрового замка описаного модульного типу зі зміцненою центральною частиною та, зокрема, з удосконаленою конструкцією мостикового з'єднувального елемента, що з'єднує дві частини корпусу замка, при цьому конструкція має підвищену міцність і стійкість до зламу, є легко встановлюваною та технічно ефективною. Запропоновано циліндровий замок, що включає зовнішню та внутрішню частини корпусу, в яких установлені з можливістю обертання відповідно зовнішнє та внутрішнє осердя. Між двома частинами корпусу установлений кулачок. Частини корпусу з'єднані за допомогою цілісного місткового з'єднувального елемента, що включає потовщену центральну ділянку з двома бічними плечима, при цьому центральна потовщена ділянка розташована безпосередньо під кулачком, а плечі встановлені в поздовжніх каналах, виконаних в частинах корпусу. Згідно з винаходом з'єднувальний елемент прикріплюється до зовнішньої та внутрішньої частин корпусу за допомогою гвинтового з'єднання, здійснюваного завдяки тому, що на кінцевих ділянках його плечей виконана зовнішня різьба, що входить у відповідну внутрішню різьбу фіксуючих втулок, встановлених у поперечних пазах, виконаних в частинах корпусу. Крім того, згідно з винаходом, з'єднувальний елемент виготовлено з високоміцної сталі. Перевага запропонованого циліндрового замка полягає в щільному гвинтовому з'єднанні з'єднувального елемента з обома частинами корпусу, що забезпечує достатню міцність з'єднання, додатково підсилену високоміцніми властивостями матеріалу з'єднувального елемента. Опис креслень Винахід детально пояснюється наступними кресленнями. Фіг. 1 - розріз циліндрового замка з основними його частинами у розібраному вигляді. Фіг. 2 - розріз циліндрового замка з основними його частинами в зібраному вигляді. Детальний опис варіантів здійснення винаходу 1 UA 112256 C2 5 10 15 20 25 На фіг. 1 і 2 показаний кращий варіант здійснення запропонованого винаходом циліндрового замка з містковим з'єднувальним елементом. Циліндровий замок включає зовнішню частину 1 корпусу та внутрішню частину 2 корпусу, в яких установлені з можливістю обертання відповідно зовнішнє осердя 3 та внутрішнє осердя 4. Між частинами 1 і 2 корпусу встановлено кулачок 5. Частини 1 і 2 корпусу з'єднані за допомогою цілісного місткового з'єднувального елемента 6, який включає центральну потовщену ділянку 6а і два бічних плеча 6b, причому центральна потовщена ділянка 6а розташована безпосередньо під кулачком 5, а плечі 6b вставлені у поздовжні канали 7, виконані в частинах 1 і 2 корпусу. Згідно з винаходом з'єднувальний елемент 6а прикріплений до зовнішньої та внутрішньої частин 1 і 2 корпусу гвинтовим з'єднанням, здійснюваним завдяки тому, що на кінцевих ділянках його плечей 6b виконана зовнішня різьба 6с, що входить у відповідну внутрішню різьбу 9а фіксуючих втулок 9, встановлених у поперечних пазах 8, виконаних в частинах 1 і 2 корпусу, при цьому з'єднувальний елемент 6 виготовлено з високоміцної сталі. Остаточне затягування гвинтового з'єднання здійснюють за допомогою затягувального ключа з двома штирками, що входять у відповідні технологічні отвори 9b, передбачені для цього, забезпечуючи таким чином щільне та міцне з'єднання обох частин корпусу, що значно ускладнює спроби зламу і відповідає максимальним стандартним вимогам щодо стійкості до зламу. В зібраному таким чином циліндровому замку, в зовнішній та внутрішній частинах 1 і 2 корпусу та у відповідних зовнішньому та внутрішньому осердях 3 і 4, також розташовані деталі механізму змінення напрямку руху штифтів, який розпізнає секретність правильного ключа, вставленого в канал для ключа відповідного осердя, які не є об'єктом винаходу і тут не описані. Винахід може бути застосований для захисту від зламів як в двоциліндрових замках, так і в напівциліндрових замках, а також в циліндрових замках з рукояткою та в циліндрових замках зі спеціальними засобами - їх виконання в рівній мірі входить в об'єм даного винаходу без обмеження розмірів і з будь-якими вбудованими в циліндровий замок механізмами змінення напрямку руху штифтів для декодування ключа. ФОРМУЛА ВИНАХОДУ 30 35 40 45 1. Циліндровий замок, що включає: зовнішню частину (1) корпусу з установленим в ній з можливістю обертання зовнішнім осердям (3); внутрішню частину (2) корпусу з установленим в ній з можливістю обертання внутрішнім осердям (4); кулачок (5), установлений між частинами (1) і (2) корпусу; цілісний містковий з'єднувальний елемент (6), що з'єднує частини (1) і (2) корпусу, причому з'єднувальний елемент (6) включає центральну потовщену ділянку (6а) з двома бічними плечами (6b), центральна потовщена ділянка (6а) розташована безпосередньо під кулачком (5), плечі (6b) вставлені у поздовжні канали (7), виконані в частинах (1) і (2) корпусу, який відрізняється тим, що з'єднувальний елемент (6) прикріплено до частин (1) і (2) корпусу гвинтовим з'єднанням, здійснюваним завдяки тому, що на кінцевих ділянках плечей (6b) виконана зовнішня різьба (6с), що входить у відповідну внутрішню різьбу (9а) фіксуючих втулок (9), встановлених у поперечних пазах (8), виконаних в частинах (1) і (2) корпусу. 2. Циліндровий замок за п. 1, який відрізняється тим, що з'єднувальний елемент (6) виготовлено з високоміцної сталі. 2 UA 112256 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
