Пластикова огорожа для утримання тварин
Номер патенту: 104367
Опубліковано: 25.01.2016
Автори: Іванов Володимир Олександрович, Іванова Людмила Олександрівна, Мазанько Микола Олександрович, Панченко В'ячеслав Васильович
Формула / Реферат

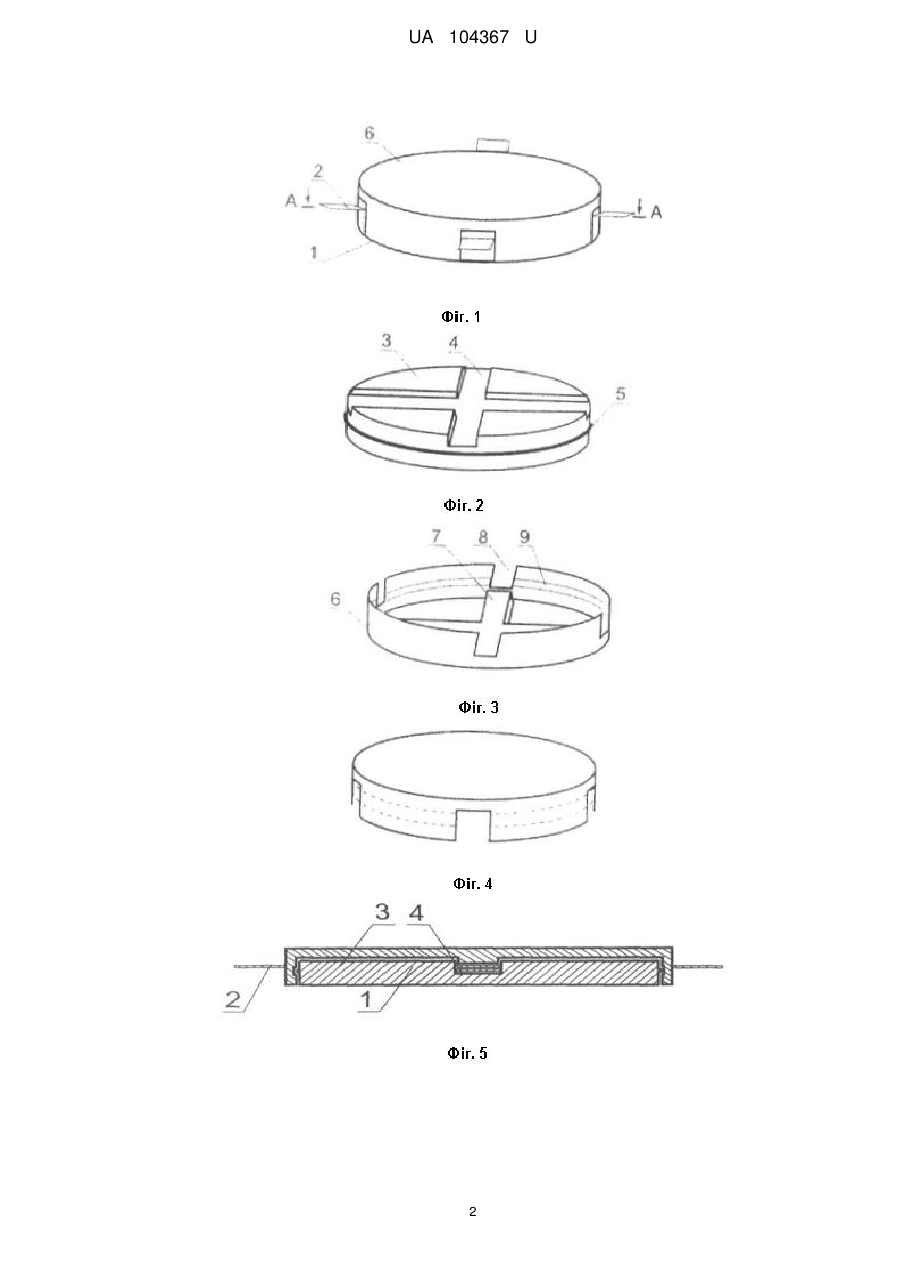

Пластикова огорожа для утримання тварин, що містить опори, елементи для кріплення, дротяні нитки, фіксатори, амортизатори, зачепи та натяжний важіль, який відрізняється тим, що містить фіксатор стрічок, який виконується у вигляді поліетиленової циліндричної основи з двома хрестоподібними заглибленнями та кільцеподібною випуклістю на бічній стінці кришки, на внутрішній поверхні якої знаходиться хрестоподібний притискач, а на боковій стінці розташовані чотири вирізи і жолобок та опора з притискними упорами.
Текст

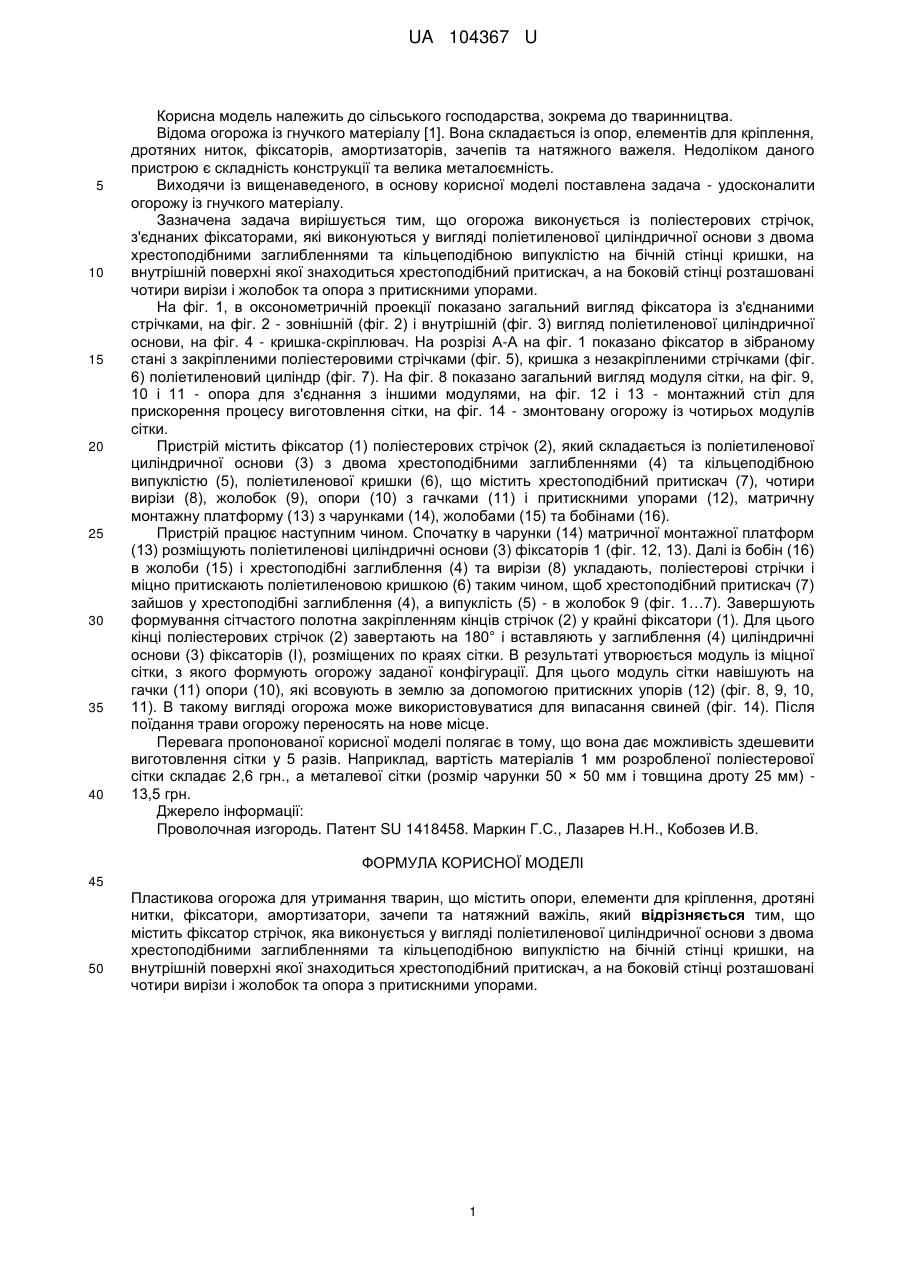

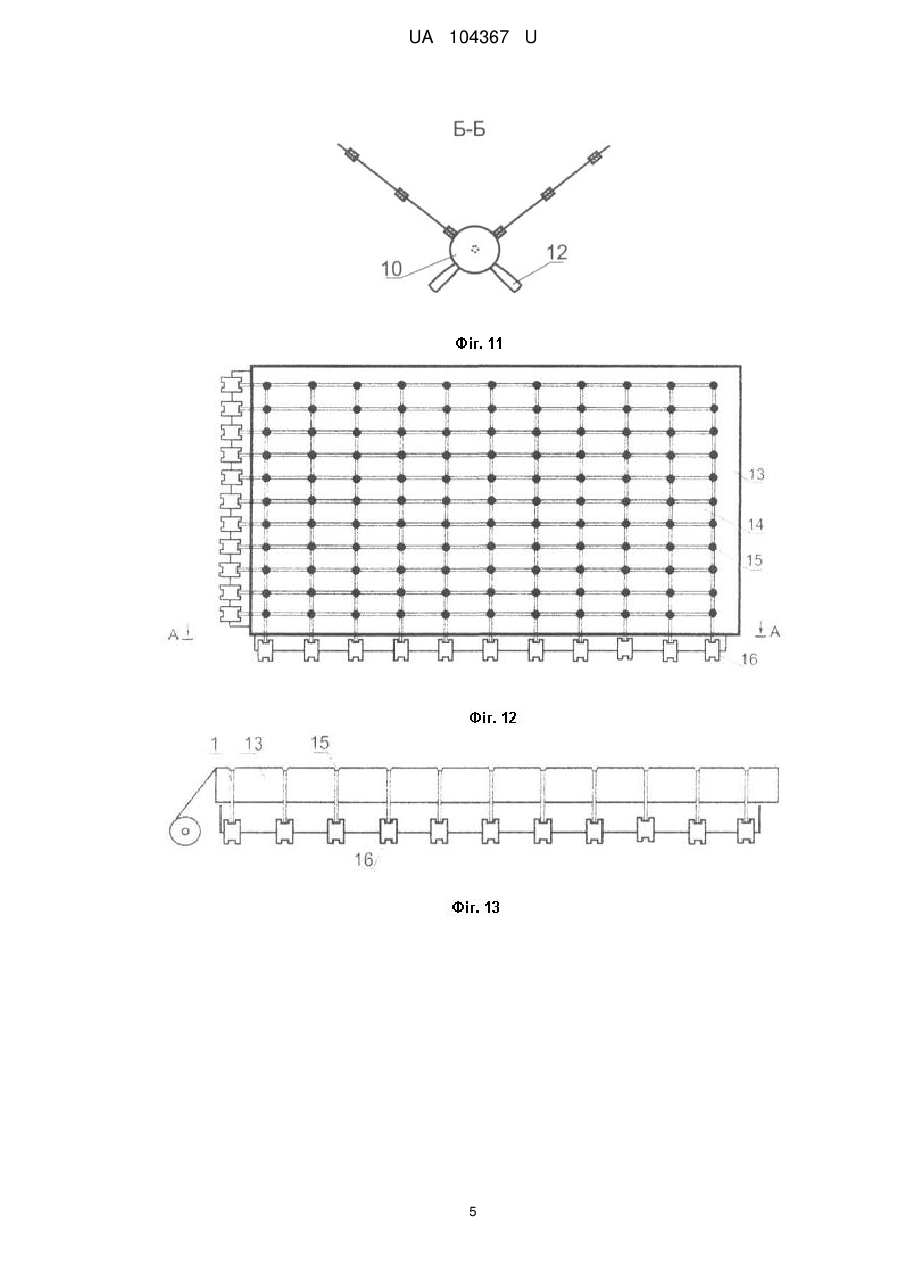

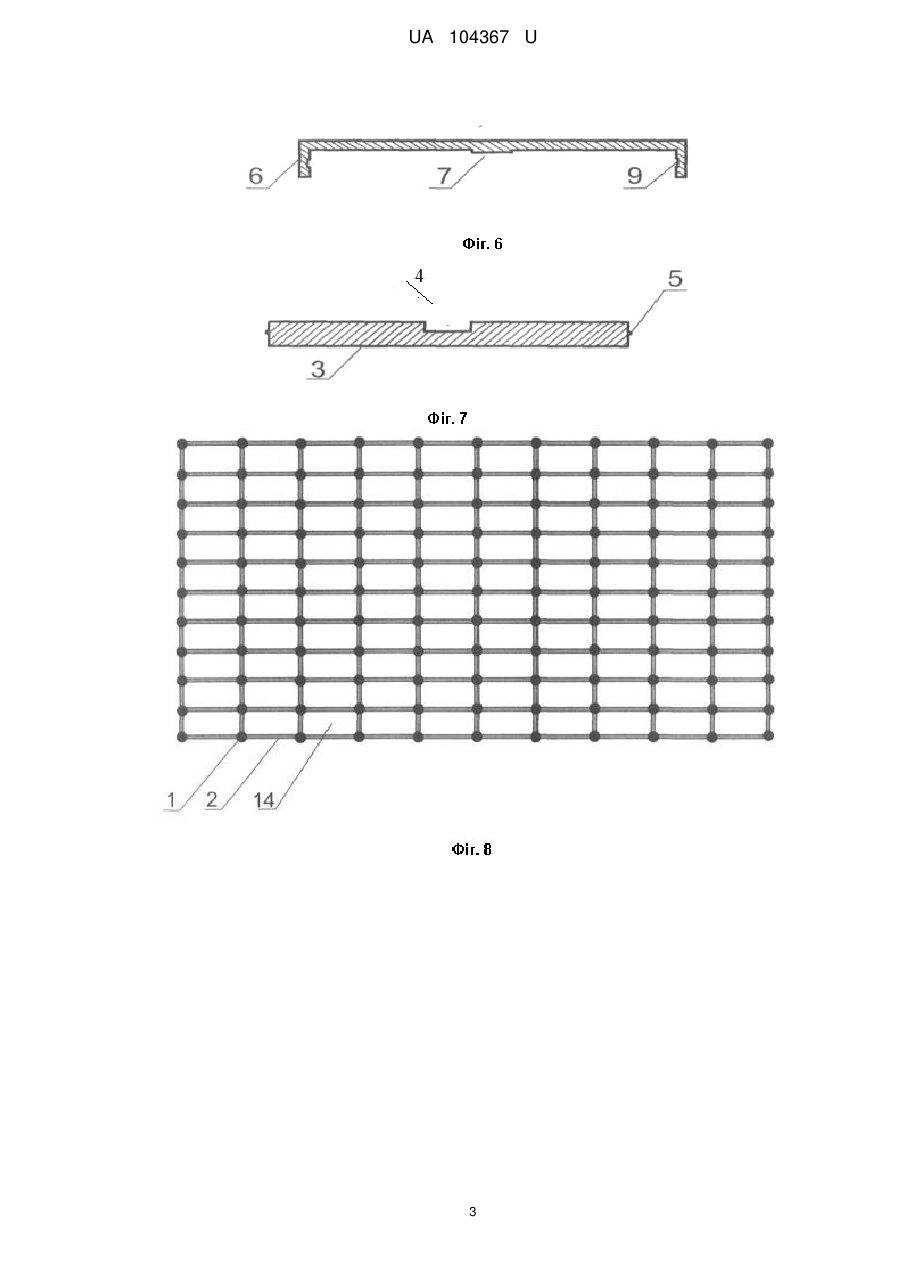

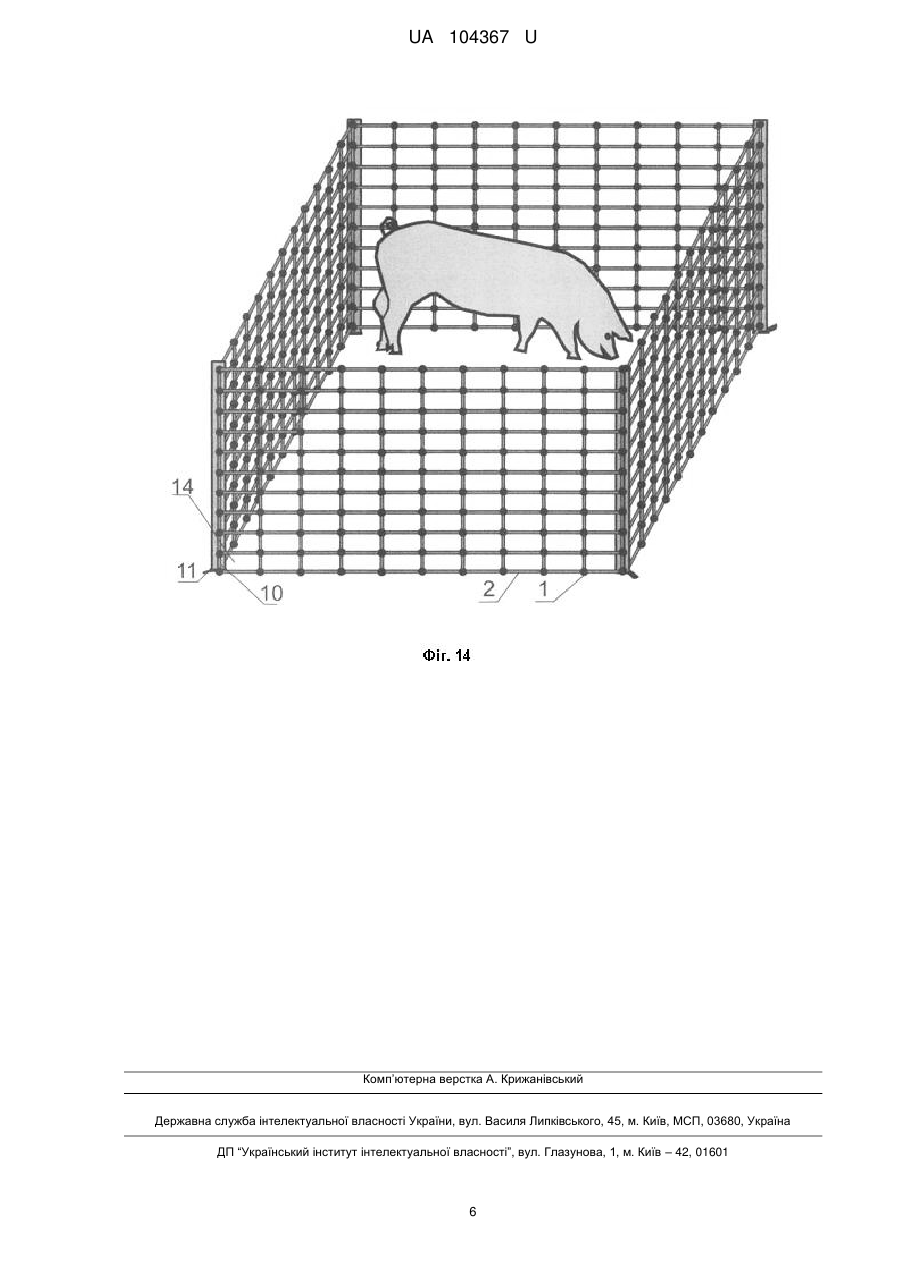

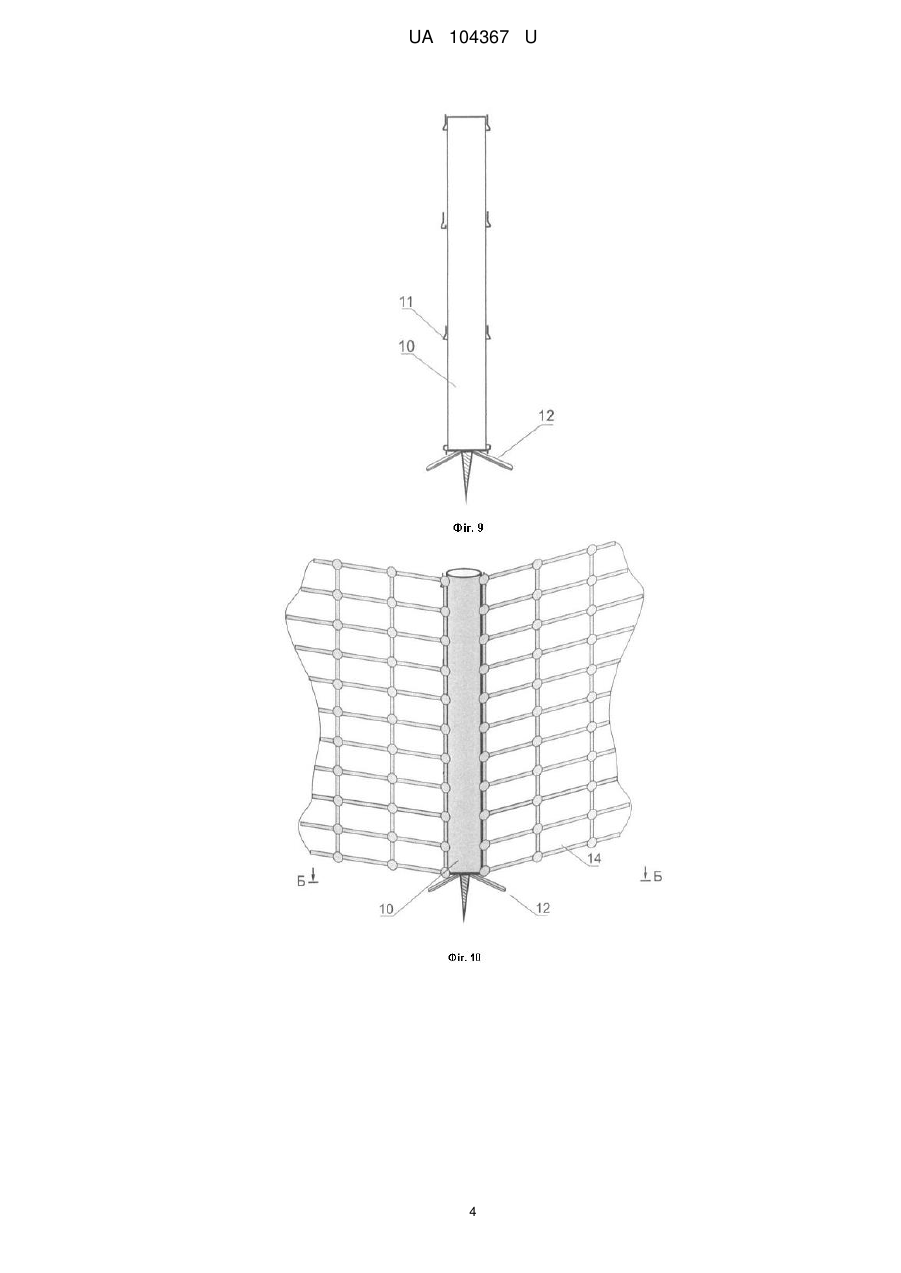

Реферат: Пластикова огорожа для утримання тварин, що містить опори, елементи для кріплення, дротяні нитки, фіксатори, амортизатори, зачепи та натяжний важіль, причому містить фіксатор стрічок, який виконується у вигляді поліетиленової циліндричної основи з двома хрестоподібними заглибленнями та кільцеподібною випуклістю на бічній стінці кришки, на внутрішній поверхні якої знаходиться хрестоподібний притискач, а на боковій стінці розташовані чотири вирізи і жолобок та опора з притискними упорами. UA 104367 U (54) ПЛАСТИКОВА ОГОРОЖА ДЛЯ УТРИМАННЯ ТВАРИН UA 104367 U UA 104367 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільського господарства, зокрема до тваринництва. Відома огорожа із гнучкого матеріалу [1]. Вона складається із опор, елементів для кріплення, дротяних ниток, фіксаторів, амортизаторів, зачепів та натяжного важеля. Недоліком даного пристрою є складність конструкції та велика металоємність. Виходячи із вищенаведеного, в основу корисної моделі поставлена задача - удосконалити огорожу із гнучкого матеріалу. Зазначена задача вирішується тим, що огорожа виконується із поліестерових стрічок, з'єднаних фіксаторами, які виконуються у вигляді поліетиленової циліндричної основи з двома хрестоподібними заглибленнями та кільцеподібною випуклістю на бічній стінці кришки, на внутрішній поверхні якої знаходиться хрестоподібний притискач, а на боковій стінці розташовані чотири вирізи і жолобок та опора з притискними упорами. На фіг. 1, в оксонометричній проекції показано загальний вигляд фіксатора із з'єднаними стрічками, на фіг. 2 - зовнішній (фіг. 2) і внутрішній (фіг. 3) вигляд поліетиленової циліндричної основи, на фіг. 4 - кришка-скріплювач. На розрізі А-А на фіг. 1 показано фіксатор в зібраному стані з закріпленими поліестеровими стрічками (фіг. 5), кришка з незакріпленими стрічками (фіг. 6) поліетиленовий циліндр (фіг. 7). На фіг. 8 показано загальний вигляд модуля сітки, на фіг. 9, 10 і 11 - опора для з'єднання з іншими модулями, на фіг. 12 і 13 - монтажний стіл для прискорення процесу виготовлення сітки, на фіг. 14 - змонтовану огорожу із чотирьох модулів сітки. Пристрій містить фіксатор (1) поліестерових стрічок (2), який складається із поліетиленової циліндричної основи (3) з двома хрестоподібними заглибленнями (4) та кільцеподібною випуклістю (5), поліетиленової кришки (6), що містить хрестоподібний притискач (7), чотири вирізи (8), жолобок (9), опори (10) з гачками (11) і притискними упорами (12), матричну монтажну платформу (13) з чарунками (14), жолобами (15) та бобінами (16). Пристрій працює наступним чином. Спочатку в чарунки (14) матричної монтажної платформ (13) розміщують поліетиленові циліндричні основи (3) фіксаторів 1 (фіг. 12, 13). Далі із бобін (16) в жолоби (15) і хрестоподібні заглиблення (4) та вирізи (8) укладають, поліестерові стрічки і міцно притискають поліетиленовою кришкою (6) таким чином, щоб хрестоподібний притискач (7) зайшов у хрестоподібні заглиблення (4), а випуклість (5) - в жолобок 9 (фіг. 1…7). Завершують формування сітчастого полотна закріпленням кінців стрічок (2) у крайні фіксатори (1). Для цього кінці поліестерових стрічок (2) завертають на 180° і вставляють у заглиблення (4) циліндричні основи (3) фіксаторів (І), розміщених по краях сітки. В результаті утворюється модуль із міцної сітки, з якого формують огорожу заданої конфігурації. Для цього модуль сітки навішують на гачки (11) опори (10), які всовують в землю за допомогою притискних упорів (12) (фіг. 8, 9, 10, 11). В такому вигляді огорожа може використовуватися для випасання свиней (фіг. 14). Після поїдання трави огорожу переносять на нове місце. Перевага пропонованої корисної моделі полягає в тому, що вона дає можливість здешевити виготовлення сітки у 5 разів. Наприклад, вартість матеріалів 1 мм розробленої поліестерової сітки складає 2,6 грн., а металевої сітки (розмір чарунки 50 × 50 мм і товщина дроту 25 мм) 13,5 грн. Джерело інформації: Проволочная изгородь. Патент SU 1418458. Маркин Г.С., Лазарев Η.Η., Кобозев И.В. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пластикова огорожа для утримання тварин, що містить опори, елементи для кріплення, дротяні нитки, фіксатори, амортизатори, зачепи та натяжний важіль, який відрізняється тим, що містить фіксатор стрічок, яка виконується у вигляді поліетиленової циліндричної основи з двома хрестоподібними заглибленнями та кільцеподібною випуклістю на бічній стінці кришки, на внутрішній поверхні якої знаходиться хрестоподібний притискач, а на боковій стінці розташовані чотири вирізи і жолобок та опора з притискними упорами. 1 UA 104367 U 2 UA 104367 U 3 UA 104367 U 4 UA 104367 U 5 UA 104367 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Автори англійськоюIvanov Volodymyr Oleksandrovych
Автори російськоюИванов Владимир Александрович
МПК / Мітки
МПК: A01K 1/00
Мітки: пластикова, утримання, тварин, огорожа
