Вінчик горловини пляшки

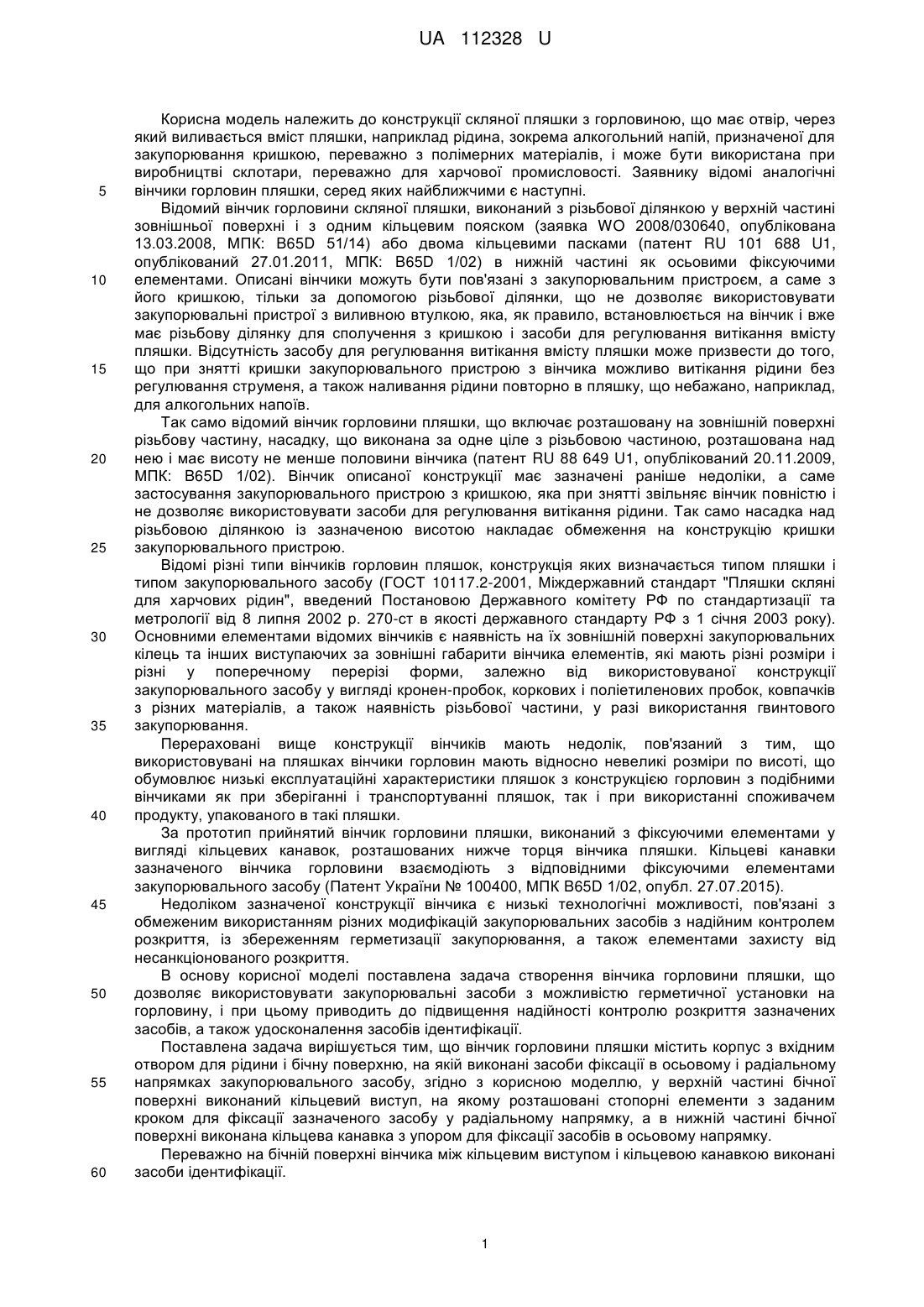

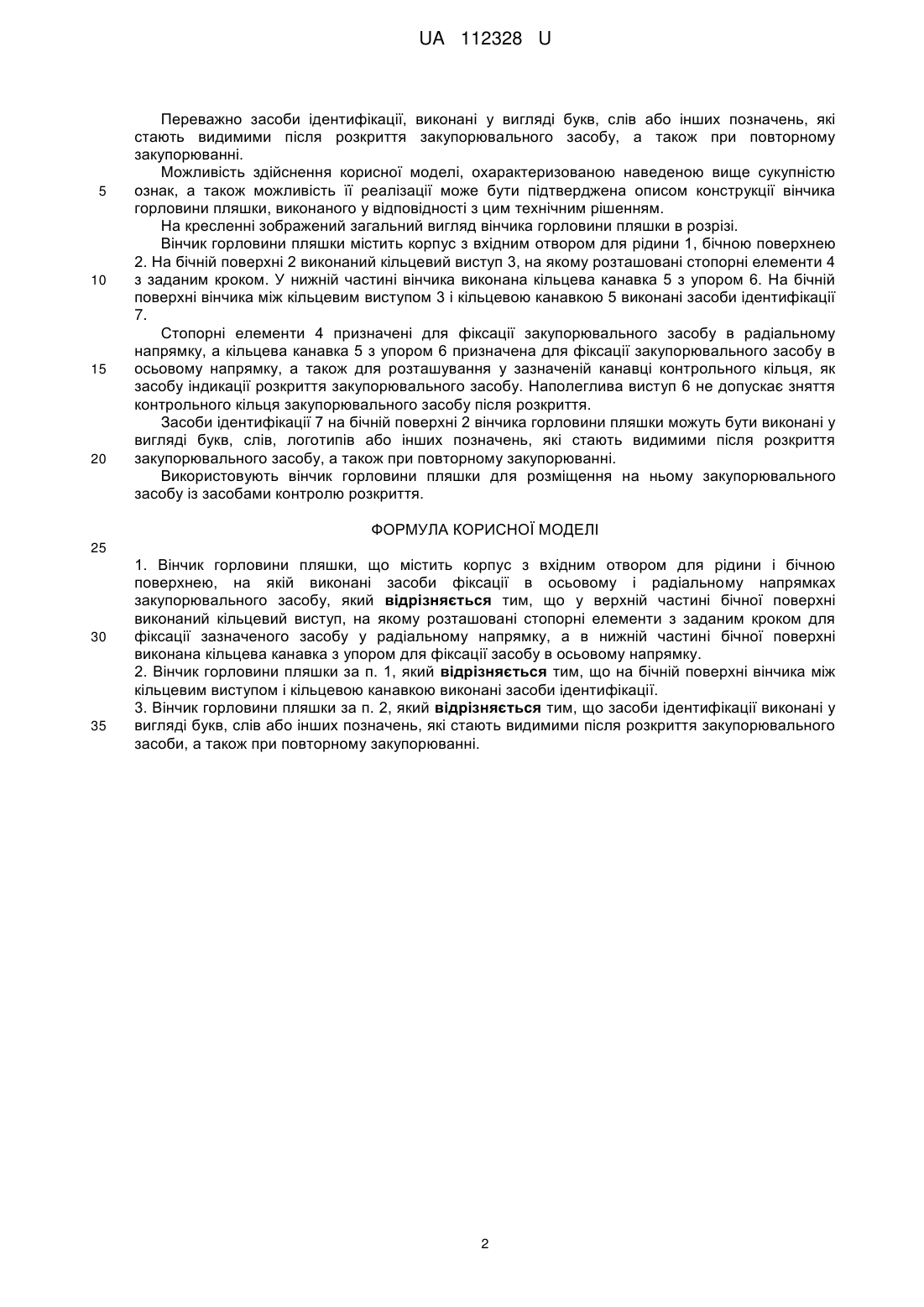

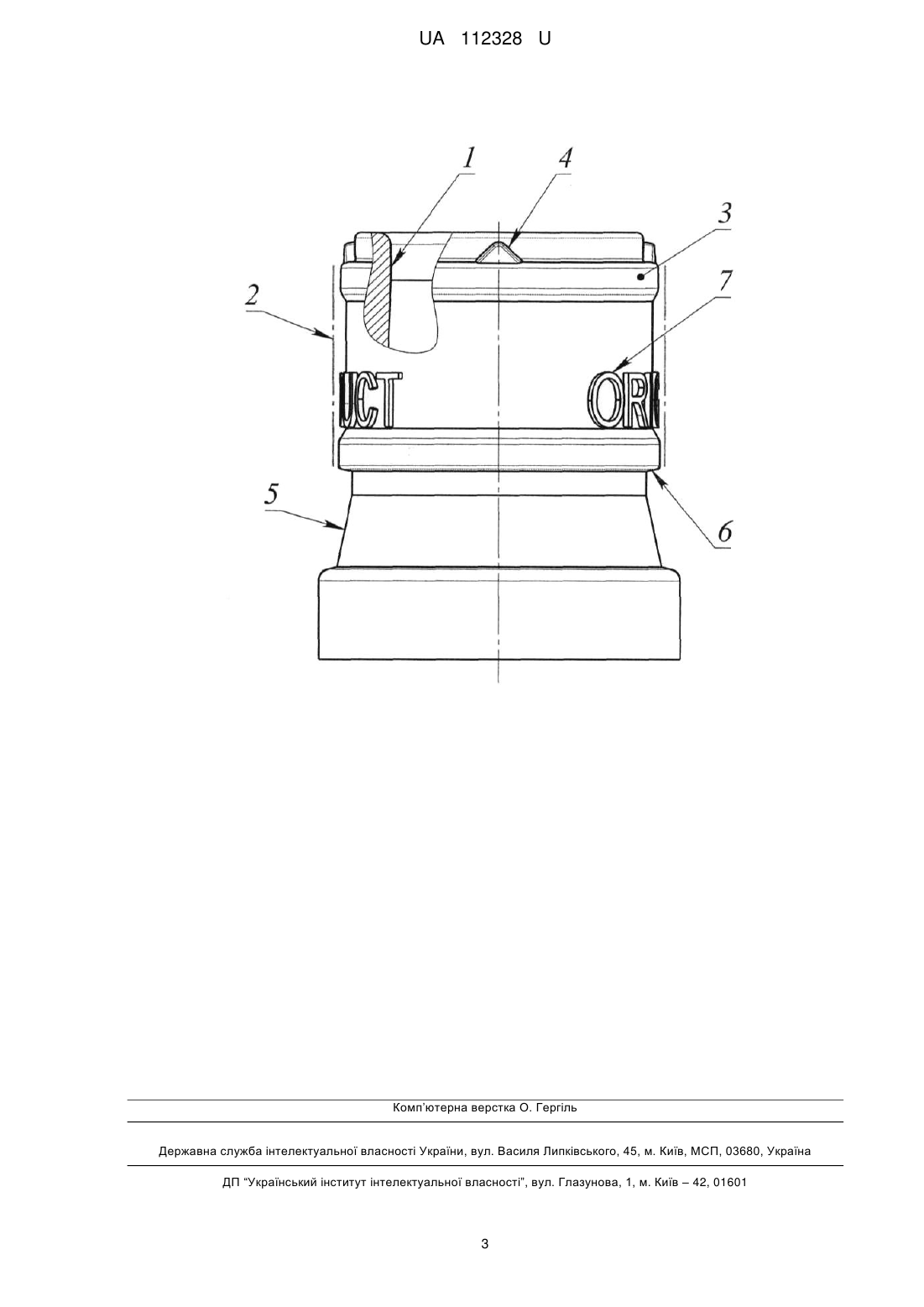

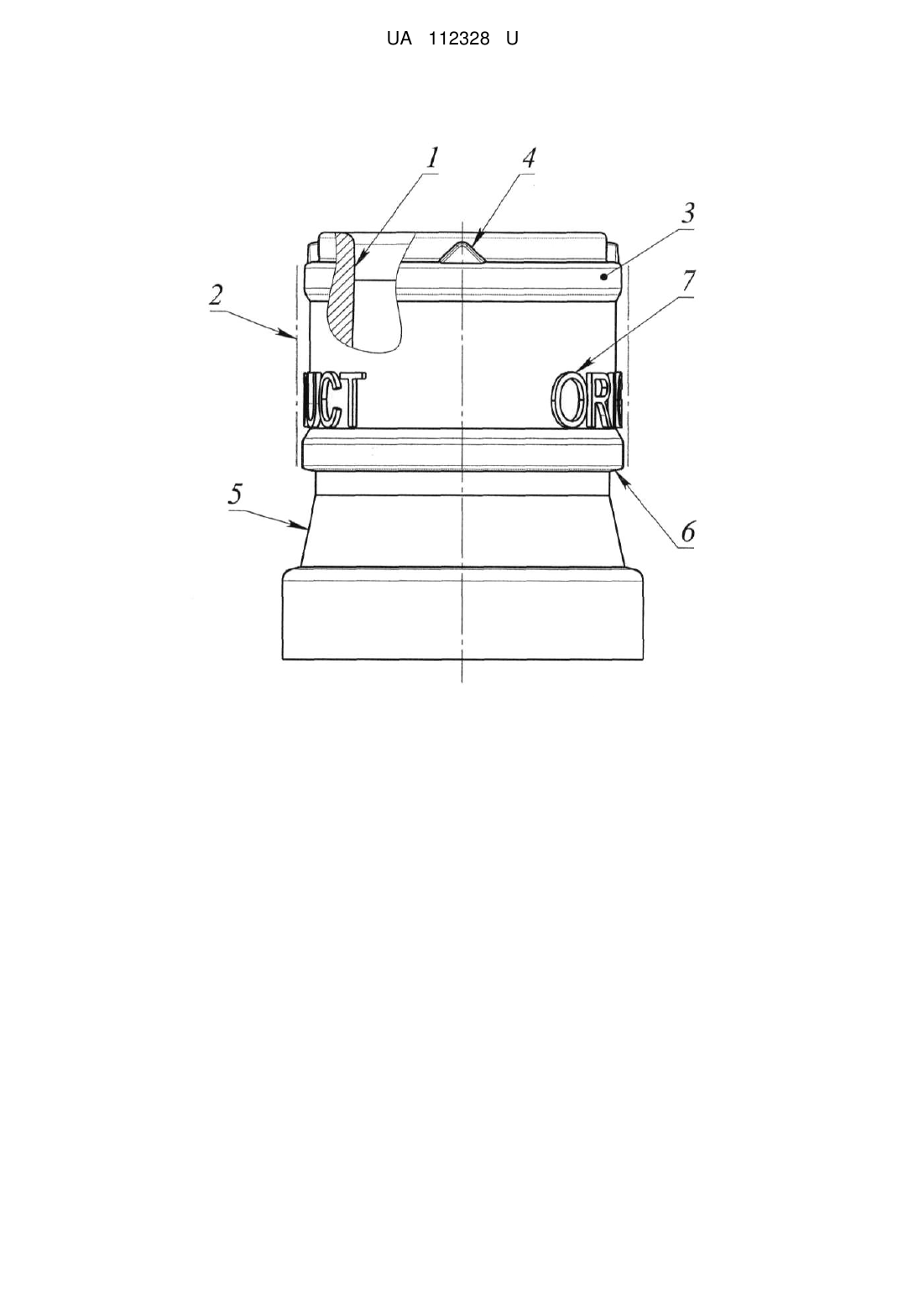

Реферат: UA 112328 U UA 112328 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції скляної пляшки з горловиною, що має отвір, через який виливається вміст пляшки, наприклад рідина, зокрема алкогольний напій, призначеної для закупорювання кришкою, переважно з полімерних матеріалів, і може бути використана при виробництві склотари, переважно для харчової промисловості. Заявнику відомі аналогічні вінчики горловин пляшки, серед яких найближчими є наступні. Відомий вінчик горловини скляної пляшки, виконаний з різьбової ділянкою у верхній частині зовнішньої поверхні і з одним кільцевим пояском (заявка WO 2008/030640, опублікована 13.03.2008, МПК: B65D 51/14) або двома кільцевими пасками (патент RU 101 688 U1, опублікований 27.01.2011, МПК: B65D 1/02) в нижній частині як осьовими фіксуючими елементами. Описані вінчики можуть бути пов'язані з закупорювальним пристроєм, а саме з його кришкою, тільки за допомогою різьбової ділянки, що не дозволяє використовувати закупорювальні пристрої з виливною втулкою, яка, як правило, встановлюється на вінчик і вже має різьбову ділянку для сполучення з кришкою і засоби для регулювання витікання вмісту пляшки. Відсутність засобу для регулювання витікання вмісту пляшки може призвести до того, що при знятті кришки закупорювального пристрою з вінчика можливо витікання рідини без регулювання струменя, а також наливання рідини повторно в пляшку, що небажано, наприклад, для алкогольних напоїв. Так само відомий вінчик горловини пляшки, що включає розташовану на зовнішній поверхні різьбову частину, насадку, що виконана за одне ціле з різьбовою частиною, розташована над нею і має висоту не менше половини вінчика (патент RU 88 649 U1, опублікований 20.11.2009, МПК: B65D 1/02). Вінчик описаної конструкції має зазначені раніше недоліки, а саме застосування закупорювального пристрою з кришкою, яка при знятті звільняє вінчик повністю і не дозволяє використовувати засоби для регулювання витікання рідини. Так само насадка над різьбовою ділянкою із зазначеною висотою накладає обмеження на конструкцію кришки закупорювального пристрою. Відомі різні типи вінчиків горловин пляшок, конструкція яких визначається типом пляшки і типом закупорювального засобу (ГОСТ 10117.2-2001, Міждержавний стандарт "Пляшки скляні для харчових рідин", введений Постановою Державного комітету РФ по стандартизації та метрології від 8 липня 2002 р. 270-ст в якості державного стандарту РФ з 1 січня 2003 року). Основними елементами відомих вінчиків є наявність на їх зовнішній поверхні закупорювальних кілець та інших виступаючих за зовнішні габарити вінчика елементів, які мають різні розміри і різні у поперечному перерізі форми, залежно від використовуваної конструкції закупорювального засобу у вигляді кронен-пробок, коркових і поліетиленових пробок, ковпачків з різних матеріалів, а також наявність різьбової частини, у разі використання гвинтового закупорювання. Перераховані вище конструкції вінчиків мають недолік, пов'язаний з тим, що використовувані на пляшках вінчики горловин мають відносно невеликі розміри по висоті, що обумовлює низькі експлуатаційні характеристики пляшок з конструкцією горловин з подібними вінчиками як при зберіганні і транспортуванні пляшок, так і при використанні споживачем продукту, упакованого в такі пляшки. За прототип прийнятий вінчик горловини пляшки, виконаний з фіксуючими елементами у вигляді кільцевих канавок, розташованих нижче торця вінчика пляшки. Кільцеві канавки зазначеного вінчика горловини взаємодіють з відповідними фіксуючими елементами закупорювального засобу (Патент України № 100400, МПК B65D 1/02, опубл. 27.07.2015). Недоліком зазначеної конструкції вінчика є низькі технологічні можливості, пов'язані з обмеженим використанням різних модифікацій закупорювальних засобів з надійним контролем розкриття, із збереженням герметизації закупорювання, а також елементами захисту від несанкціонованого розкриття. В основу корисної моделі поставлена задача створення вінчика горловини пляшки, що дозволяє використовувати закупорювальні засоби з можливістю герметичної установки на горловину, і при цьому приводить до підвищення надійності контролю розкриття зазначених засобів, а також удосконалення засобів ідентифікації. Поставлена задача вирішується тим, що вінчик горловини пляшки містить корпус з вхідним отвором для рідини і бічну поверхню, на якій виконані засоби фіксації в осьовому і радіальному напрямках закупорювального засобу, згідно з корисною моделлю, у верхній частині бічної поверхні виконаний кільцевий виступ, на якому розташовані стопорні елементи з заданим кроком для фіксації зазначеного засобу у радіальному напрямку, а в нижній частині бічної поверхні виконана кільцева канавка з упором для фіксації засобів в осьовому напрямку. Переважно на бічній поверхні вінчика між кільцевим виступом і кільцевою канавкою виконані засоби ідентифікації. 1 UA 112328 U 5 10 15 20 Переважно засоби ідентифікації, виконані у вигляді букв, слів або інших позначень, які стають видимими після розкриття закупорювального засобу, а також при повторному закупорюванні. Можливість здійснення корисної моделі, охарактеризованою наведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції вінчика горловини пляшки, виконаного у відповідності з цим технічним рішенням. На кресленні зображений загальний вигляд вінчика горловини пляшки в розрізі. Вінчик горловини пляшки містить корпус з вхідним отвором для рідини 1, бічною поверхнею 2. На бічній поверхні 2 виконаний кільцевий виступ 3, на якому розташовані стопорні елементи 4 з заданим кроком. У нижній частині вінчика виконана кільцева канавка 5 з упором 6. На бічній поверхні вінчика між кільцевим виступом 3 і кільцевою канавкою 5 виконані засоби ідентифікації 7. Стопорні елементи 4 призначені для фіксації закупорювального засобу в радіальному напрямку, а кільцева канавка 5 з упором 6 призначена для фіксації закупорювального засобу в осьовому напрямку, а також для розташування у зазначеній канавці контрольного кільця, як засобу індикації розкриття закупорювального засобу. Наполеглива виступ 6 не допускає зняття контрольного кільця закупорювального засобу після розкриття. Засоби ідентифікації 7 на бічній поверхні 2 вінчика горловини пляшки можуть бути виконані у вигляді букв, слів, логотипів або інших позначень, які стають видимими після розкриття закупорювального засобу, а також при повторному закупорюванні. Використовують вінчик горловини пляшки для розміщення на ньому закупорювального засобу із засобами контролю розкриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Вінчик горловини пляшки, що містить корпус з вхідним отвором для рідини і бічною поверхнею, на якій виконані засоби фіксації в осьовому і радіальному напрямках закупорювального засобу, який відрізняється тим, що у верхній частині бічної поверхні виконаний кільцевий виступ, на якому розташовані стопорні елементи з заданим кроком для фіксації зазначеного засобу у радіальному напрямку, а в нижній частині бічної поверхні виконана кільцева канавка з упором для фіксації засобу в осьовому напрямку. 2. Вінчик горловини пляшки за п. 1, який відрізняється тим, що на бічній поверхні вінчика між кільцевим виступом і кільцевою канавкою виконані засоби ідентифікації. 3. Вінчик горловини пляшки за п. 2, який відрізняється тим, що засоби ідентифікації виконані у вигляді букв, слів або інших позначень, які стають видимими після розкриття закупорювального засоби, а також при повторному закупорюванні. 2 UA 112328 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
