Закупорювальний ковпачок для пляшки

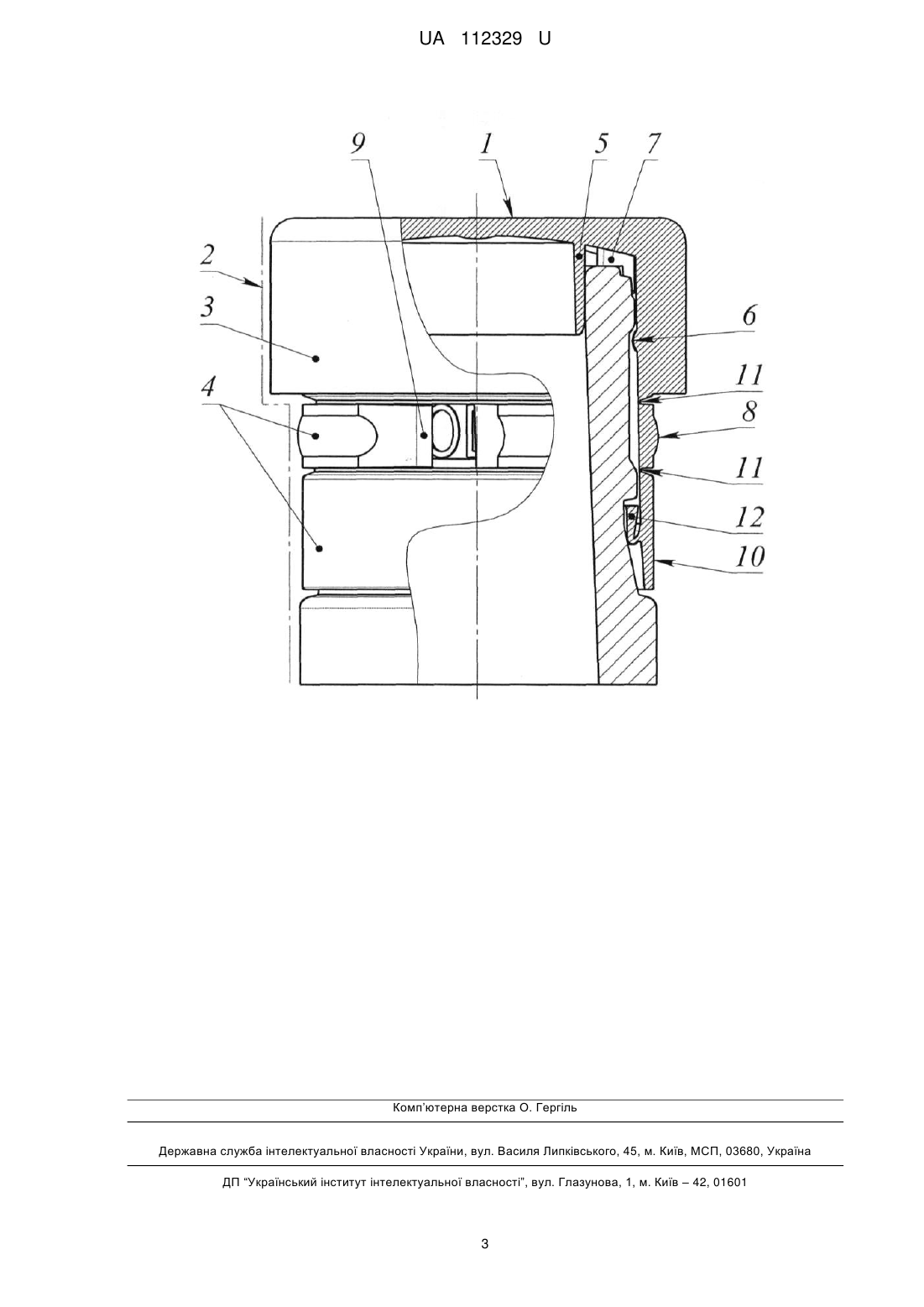

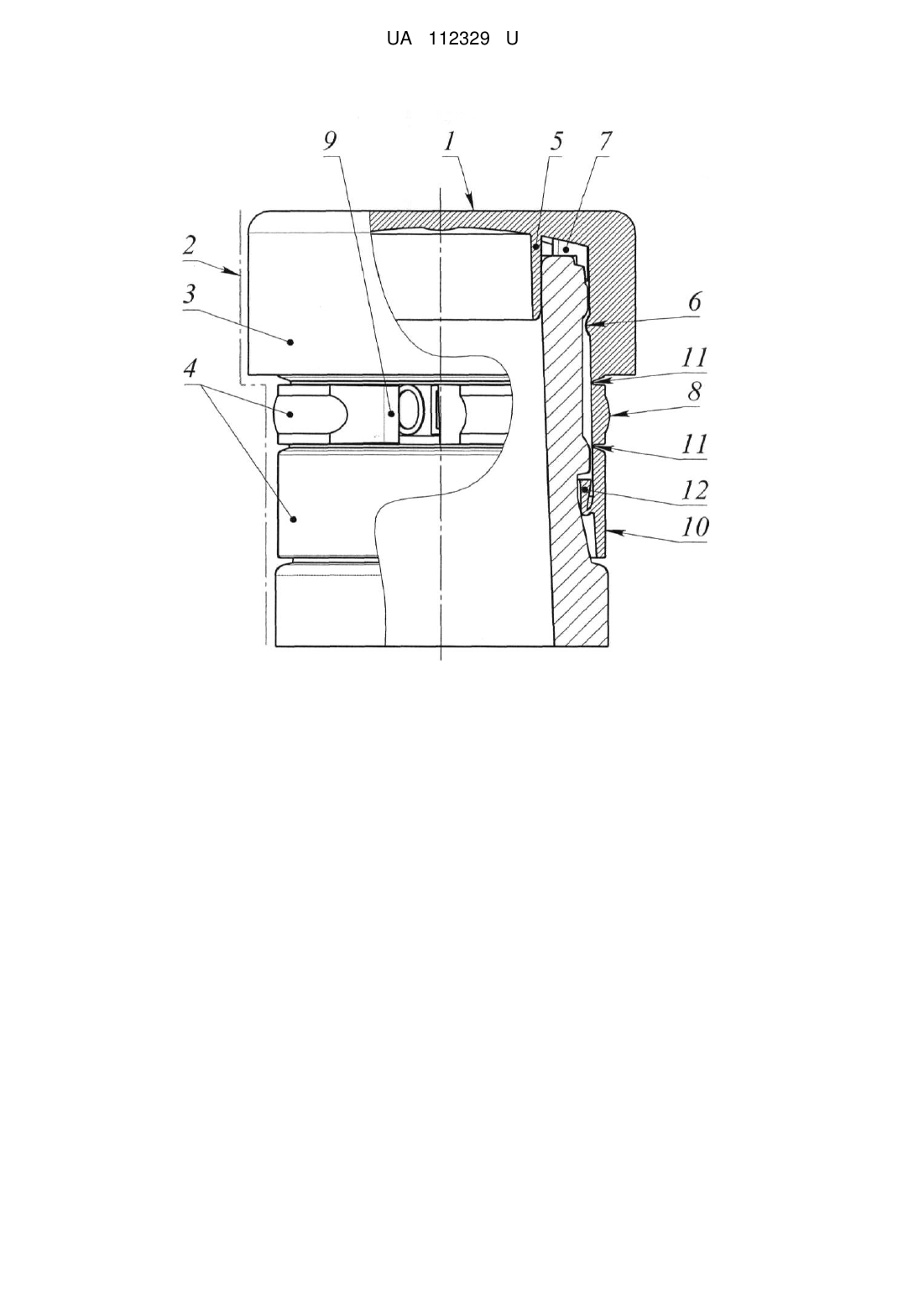

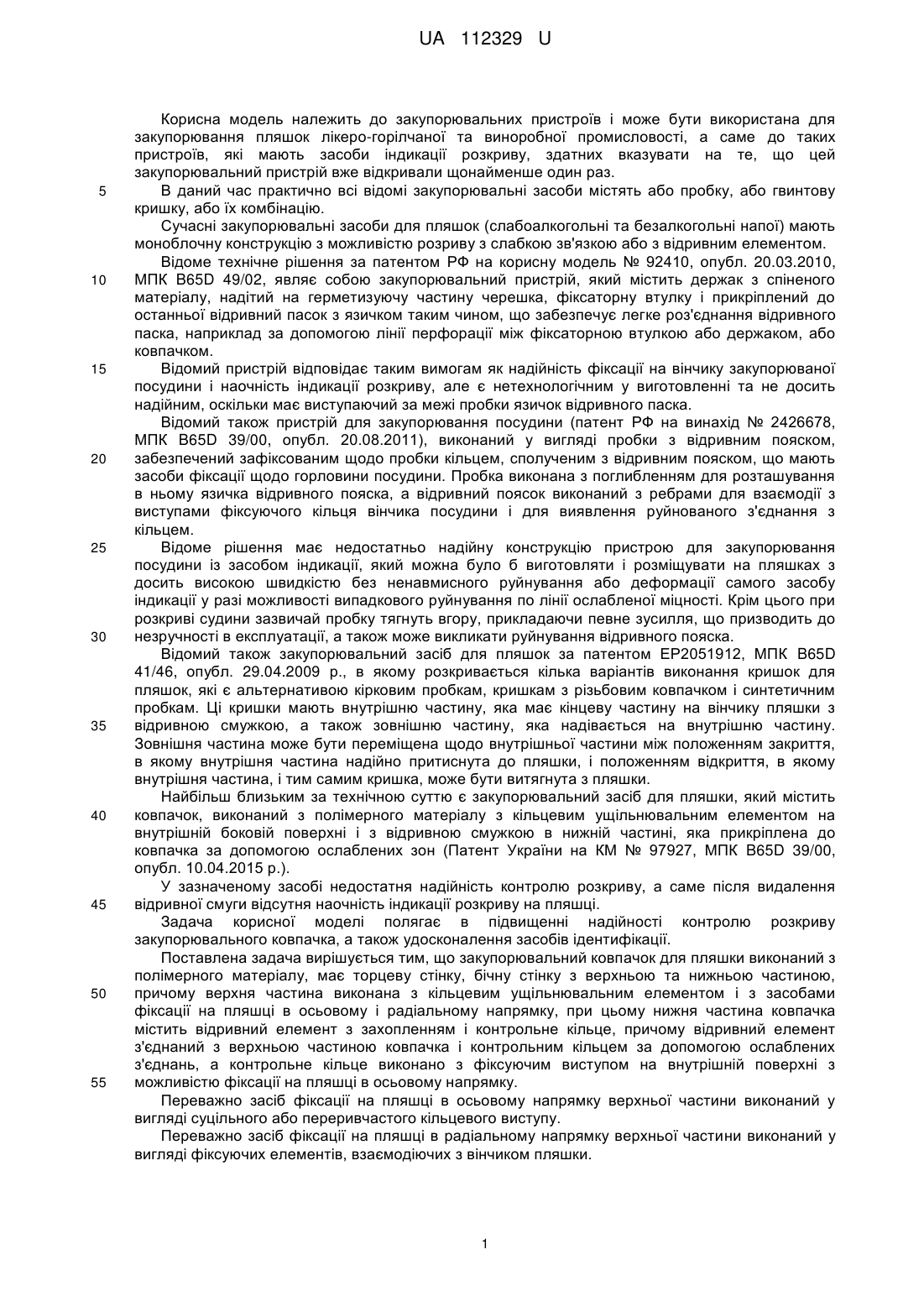

Реферат: Закупорювальний ковпачок для пляшки виконаний з полімерного матеріалу, має торцеву стінку, бічну стінку з верхньою та нижньою частиною. Верхня частина виконана з кільцевим ущільнювальним елементом і з засобами фіксації на пляшці в осьовому і радіальному напрямку. Нижня частина ковпачка містить відривний елемент з захопленням і контрольне кільце. Відривний елемент з'єднаний з верхньою частиною ковпачка і контрольним кільцем за допомогою ослаблених з'єднань, а контрольне кільце виконано з фіксуючим виступом на внутрішній поверхні з можливістю фіксації на пляшці в осьовому напрямку. UA 112329 U (54) ЗАКУПОРЮВАЛЬНИЙ КОВПАЧОК ДЛЯ ПЛЯШКИ UA 112329 U UA 112329 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до закупорювальних пристроїв і може бути використана для закупорювання пляшок лікеро-горілчаної та виноробної промисловості, а саме до таких пристроїв, які мають засоби індикації розкриву, здатних вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. В даний час практично всі відомі закупорювальні засоби містять або пробку, або гвинтову кришку, або їх комбінацію. Сучасні закупорювальні засоби для пляшок (слабоалкогольні та безалкогольні напої) мають моноблочну конструкцію з можливістю розриву з слабкою зв'язкою або з відривним елементом. Відоме технічне рішення за патентом РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D 49/02, являє собою закупорювальний пристрій, який містить держак з спіненого матеріалу, надітий на герметизуючу частину черешка, фіксаторну втулку і прикріплений до останньої відривний пасок з язичком таким чином, що забезпечує легке роз'єднання відривного паска, наприклад за допомогою лінії перфорації між фіксаторною втулкою або держаком, або ковпачком. Відомий пристрій відповідає таким вимогам як надійність фіксації на вінчику закупорюваної посудини і наочність індикації розкриву, але є нетехнологічним у виготовленні та не досить надійним, оскільки має виступаючий за межі пробки язичок відривного паска. Відомий також пристрій для закупорювання посудини (патент РФ на винахід № 2426678, МПК B65D 39/00, опубл. 20.08.2011), виконаний у вигляді пробки з відривним пояском, забезпечений зафіксованим щодо пробки кільцем, сполученим з відривним пояском, що мають засоби фіксації щодо горловини посудини. Пробка виконана з поглибленням для розташування в ньому язичка відривного пояска, а відривний поясок виконаний з ребрами для взаємодії з виступами фіксуючого кільця вінчика посудини і для виявлення руйнованого з'єднання з кільцем. Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, який можна було б виготовляти і розміщувати на пляшках з досить високою швидкістю без ненавмисного руйнування або деформації самого засобу індикації у разі можливості випадкового руйнування по лінії ослабленої міцності. Крім цього при розкриві судини зазвичай пробку тягнуть вгору, прикладаючи певне зусилля, що призводить до незручності в експлуатації, а також може викликати руйнування відривного пояска. Відомий також закупорювальний засіб для пляшок за патентом ЕР2051912, МПК B65D 41/46, опубл. 29.04.2009 р., в якому розкривається кілька варіантів виконання кришок для пляшок, які є альтернативою кірковим пробкам, кришкам з різьбовим ковпачком і синтетичним пробкам. Ці кришки мають внутрішню частину, яка має кінцеву частину на вінчику пляшки з відривною смужкою, а також зовнішню частину, яка надівається на внутрішню частину. Зовнішня частина може бути переміщена щодо внутрішньої частини між положенням закриття, в якому внутрішня частина надійно притиснута до пляшки, і положенням відкриття, в якому внутрішня частина, і тим самим кришка, може бути витягнута з пляшки. Найбільш близьким за технічною суттю є закупорювальний засіб для пляшки, який містить ковпачок, виконаний з полімерного матеріалу з кільцевим ущільнювальним елементом на внутрішній боковій поверхні і з відривною смужкою в нижній частині, яка прикріплена до ковпачка за допомогою ослаблених зон (Патент України на КМ № 97927, МПК B65D 39/00, опубл. 10.04.2015 р.). У зазначеному засобі недостатня надійність контролю розкриву, а саме після видалення відривної смуги відсутня наочність індикації розкриву на пляшці. Задача корисної моделі полягає в підвищенні надійності контролю розкриву закупорювального ковпачка, а також удосконалення засобів ідентифікації. Поставлена задача вирішується тим, що закупорювальний ковпачок для пляшки виконаний з полімерного матеріалу, має торцеву стінку, бічну стінку з верхньою та нижньою частиною, причому верхня частина виконана з кільцевим ущільнювальним елементом і з засобами фіксації на пляшці в осьовому і радіальному напрямку, при цьому нижня частина ковпачка містить відривний елемент з захопленням і контрольне кільце, причому відривний елемент з'єднаний з верхньою частиною ковпачка і контрольним кільцем за допомогою ослаблених з'єднань, а контрольне кільце виконано з фіксуючим виступом на внутрішній поверхні з можливістю фіксації на пляшці в осьовому напрямку. Переважно засіб фіксації на пляшці в осьовому напрямку верхньої частини виконаний у вигляді суцільного або переривчастого кільцевого виступу. Переважно засіб фіксації на пляшці в радіальному напрямку верхньої частини виконаний у вигляді фіксуючих елементів, взаємодіючих з вінчиком пляшки. 1 UA 112329 U 5 10 15 20 25 30 35 40 45 50 55 Можливість здійснення корисної моделі, охарактеризованою наведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального ковпачка, виконаного у відповідності з цим технічним рішенням. Опис конструкції пояснюється кресленням, на якому зображено загальний вигляд закупорювального ковпачка для пляшки з частковим розрізом. Закупорювальний ковпачок для пляшки має торцеву стінку 1 і бічну стінку 2, що складається з верхньої частини 3 та нижньої частини 4. Верхня частина 3 закупорювального ковпачка виконана з кільцевим ущільнювальним виступом 5 на внутрішній боковій поверхні, призначеним для подальшої установки в горловину пляшки при закупорюванні. Верхня частина 3 має засіб фіксації на пляшці в осьовому напрямку, виконаний на внутрішній поверхні у вигляді суцільного або переривчастого виступу 6, а також засіб фіксації в радіальному напрямку, виконаний у вигляді фіксуючих елементів 7, взаємодіючих з вінчиком пляшки. Нижня частина 4 бічної стінки 2 складається з відривного елемента 8 із захопленням 9, а також контрольного кільця 10, при цьому відривний елемент 8 з'єднаний з верхньою частиною 3 і контрольним кільцем 10 шляхом ослаблених з'єднань 11. На внутрішній поверхні контрольного кільця 10 виконаний фіксуючий виступ 12, орієнтований до поздовжньої осі закупорювального ковпачка з можливістю фіксації на пляшці в осьовому напрямку. При закупорюванні фіксуючий виступ 12 відгинається і фіксується в канавці вінчика пляшки в осьовому напрямку. Це забезпечує міцне утримання закупорювального засобу на пляшці при зберіганні і транспортуванні. Пристрій працює наступним чином. При першому відкриванні від'єднують вручну відривний елемент 8 з ослабленим з'єднанням 11 шляхом захоплення 9, при цьому працює засіб фіксації на пляшці в осьовому напрямку, виконаний на внутрішній поверхні у вигляді суцільного або переривчастого виступу 6, що не дозволяє прокручуватися верхній частині 3 ковпачка разом з відривним елементом 8, після чого зазначена верхня частина разом з кільцевим ущільнювальним виступом 5 шляхом плавного повороту легко знімається з вінчика пляшки. При цьому контрольне кільце 10 залишається на вінчику пляшки, сигналізуючи про розкриття закупорювального ковпачка. При повторному закритті верхньої частини 3 фіксуючі елементи 7 взаємодіють з відповідними фіксуючими елементами вінчика пляшки (на кресленні не показано) і щільно утримуються на пляшці. При цьому утворюється видимий зазор на горловині пляшки, що додатково інформує споживача про зроблене розкриття. На відривному елементі 8 і контрольному кільці 10 можуть бути виконані засоби ідентифікації у вигляді слів, букв, логотипів і т. п. Закупорювальний засіб виконаний у вигляді єдиної монолітної деталі з полімерного матеріалу, здатний вміщувати частину вінчика пляшки, ним легко і зручно користуватися. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини (не показана). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний ковпачок для пляшки, що виконаний з полімерного матеріалу, має торцеву стінку, бічну стінку з верхньою та нижньою частиною, причому верхня частина виконана з кільцевим ущільнювальним елементом і з засобами фіксації на пляшці в осьовому і радіальному напрямку, який відрізняється тим, що нижня частина ковпачка містить відривний елемент з захопленням і контрольне кільце, при цьому відривний елемент з'єднаний з верхньою частиною ковпачка і контрольним кільцем за допомогою ослаблених з'єднань, а контрольне кільце виконано з фіксуючим виступом на внутрішній поверхні з можливістю фіксації на пляшці в осьовому напрямку. 2. Закупорювальний ковпачок за п. 1, який відрізняється тим, що засіб фіксації на пляшці в осьовому напрямку верхньої частини виконаний у вигляді суцільного або переривчастого кільцевого виступу. 3. Закупорювальний ковпачок за п. 1, який відрізняється тим, що засіб фіксації на пляшці в радіальному напрямку верхньої частини виконаний у вигляді фіксуючих елементів, взаємодіючих з вінчиком пляшки. 2 UA 112329 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
