Вінчик горловини пляшки

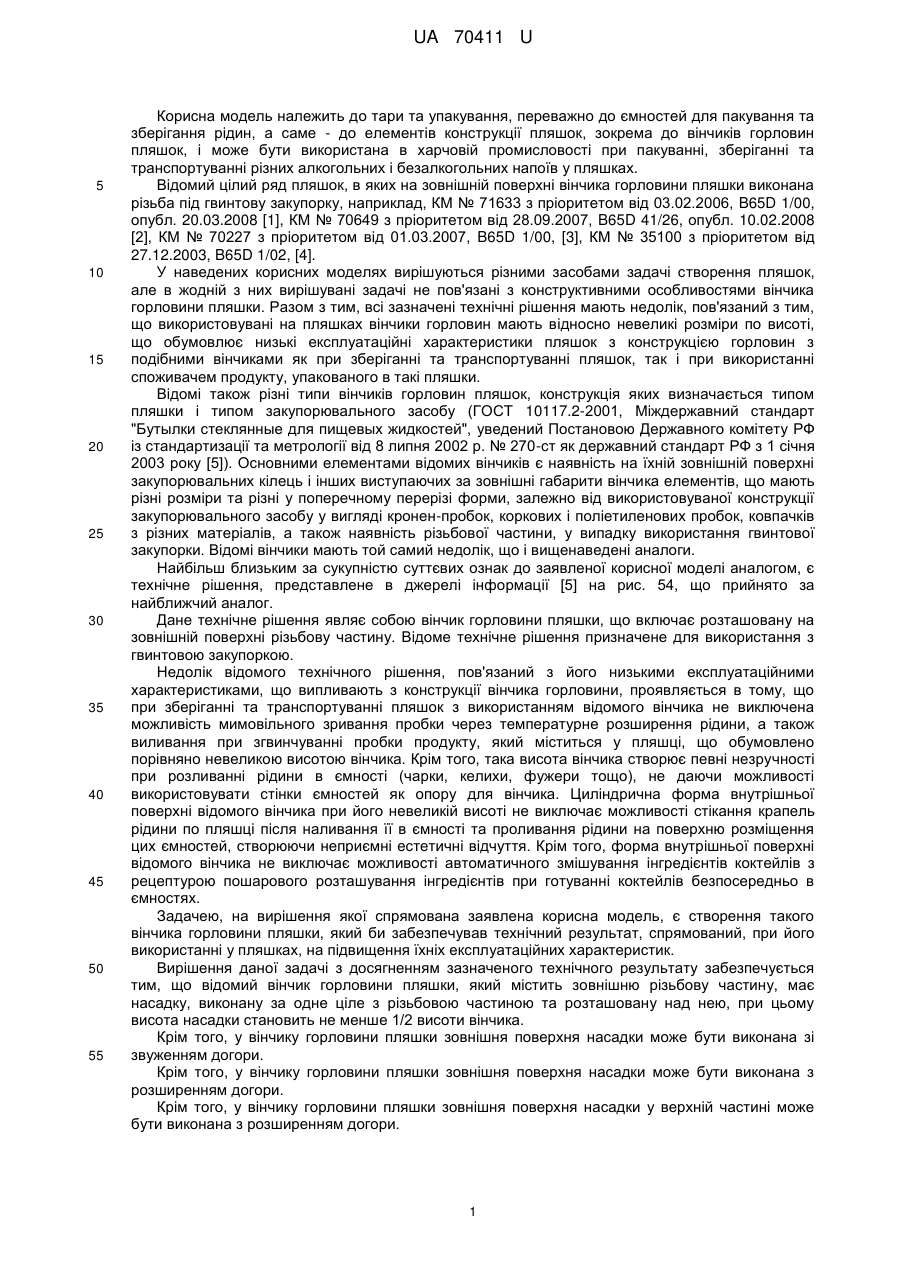

Реферат: Вінчик горловини пляшки включає різьбову частину, насадку, виконану за одне ціле з різьбовою частиною. UA 70411 U (33) Код держави-учасниці RU UA 70411 U UA 70411 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари та упакування, переважно до ємностей для пакування та зберігання рідин, а саме - до елементів конструкції пляшок, зокрема до вінчиків горловин пляшок, і може бути використана в харчовій промисловості при пакуванні, зберіганні та транспортуванні різних алкогольних і безалкогольних напоїв у пляшках. Відомий цілий ряд пляшок, в яких на зовнішній поверхні вінчика горловини пляшки виконана різьба під гвинтову закупорку, наприклад, КМ № 71633 з пріоритетом від 03.02.2006, B65D 1/00, опубл. 20.03.2008 [1], КМ № 70649 з пріоритетом від 28.09.2007, B65D 41/26, опубл. 10.02.2008 [2], КМ № 70227 з пріоритетом від 01.03.2007, B65D 1/00, [3], КМ № 35100 з пріоритетом від 27.12.2003, B65D 1/02, [4]. У наведених корисних моделях вирішуються різними засобами задачі створення пляшок, але в жодній з них вирішувані задачі не пов'язані з конструктивними особливостями вінчика горловини пляшки. Разом з тим, всі зазначені технічні рішення мають недолік, пов'язаний з тим, що використовувані на пляшках вінчики горловин мають відносно невеликі розміри по висоті, що обумовлює низькі експлуатаційні характеристики пляшок з конструкцією горловин з подібними вінчиками як при зберіганні та транспортуванні пляшок, так і при використанні споживачем продукту, упакованого в такі пляшки. Відомі також різні типи вінчиків горловин пляшок, конструкція яких визначається типом пляшки і типом закупорювального засобу (ГОСТ 10117.2-2001, Міждержавний стандарт "Бутылки стеклянные для пищевых жидкостей", уведений Постановою Державного комітету РФ із стандартизації та метрології від 8 липня 2002 р. № 270-ст як державний стандарт РФ з 1 січня 2003 року [5]). Основними елементами відомих вінчиків є наявність на їхній зовнішній поверхні закупорювальних кілець і інших виступаючих за зовнішні габарити вінчика елементів, що мають різні розміри та різні у поперечному перерізі форми, залежно від використовуваної конструкції закупорювального засобу у вигляді кронен-пробок, коркових і поліетиленових пробок, ковпачків з різних матеріалів, а також наявність різьбової частини, у випадку використання гвинтової закупорки. Відомі вінчики мають той самий недолік, що і вищенаведені аналоги. Найбільш близьким за сукупністю суттєвих ознак до заявленої корисної моделі аналогом, є технічне рішення, представлене в джерелі інформації [5] на рис. 54, що прийнято за найближчий аналог. Дане технічне рішення являє собою вінчик горловини пляшки, що включає розташовану на зовнішній поверхні різьбову частину. Відоме технічне рішення призначене для використання з гвинтовою закупоркою. Недолік відомого технічного рішення, пов'язаний з його низькими експлуатаційними характеристиками, що випливають з конструкції вінчика горловини, проявляється в тому, що при зберіганні та транспортуванні пляшок з використанням відомого вінчика не виключена можливість мимовільного зривання пробки через температурне розширення рідини, а також виливання при згвинчуванні пробки продукту, який міститься у пляшці, що обумовлено порівняно невеликою висотою вінчика. Крім того, така висота вінчика створює певні незручності при розливанні рідини в ємності (чарки, келихи, фужери тощо), не даючи можливості використовувати стінки ємностей як опору для вінчика. Циліндрична форма внутрішньої поверхні відомого вінчика при його невеликій висоті не виключає можливості стікання крапель рідини по пляшці після наливання її в ємності та проливання рідини на поверхню розміщення цих ємностей, створюючи неприємні естетичні відчуття. Крім того, форма внутрішньої поверхні відомого вінчика не виключає можливості автоматичного змішування інгредієнтів коктейлів з рецептурою пошарового розташування інгредієнтів при готуванні коктейлів безпосередньо в ємностях. Задачею, на вирішення якої спрямована заявлена корисна модель, є створення такого вінчика горловини пляшки, який би забезпечував технічний результат, спрямований, при його використанні у пляшках, на підвищення їхніх експлуатаційних характеристик. Вирішення даної задачі з досягненням зазначеного технічного результату забезпечується тим, що відомий вінчик горловини пляшки, який містить зовнішню різьбову частину, має насадку, виконану за одне ціле з різьбовою частиною та розташовану над нею, при цьому висота насадки становить не менше 1/2 висоти вінчика. Крім того, у вінчику горловини пляшкизовнішня поверхня насадки може бути виконана зі звуженням догори. Крім того, у вінчику горловини пляшки зовнішня поверхня насадки може бути виконана з розширенням догори. Крім того, у вінчику горловини пляшки зовнішня поверхня насадки у верхній частині може бути виконана з розширенням догори. 1 UA 70411 U 5 10 15 20 25 30 35 40 45 50 55 Крім того, у вінчику горловини пляшки внутрішня поверхня у верхній частині насадки може бути виконана у вигляді зворотного конуса. Крім того, у вінчику горловини пляшки внутрішня поверхня насадки може бути виконана з переходом зворотного конуса в конічну поверхню, що розширюється донизу насадки. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлена конструкція вінчика горловини пляшки з поздовжнім розрізом відповідно до п. 1 формули корисної моделі; на фіг. 2 - конструкція вінчика горловини пляшки з поздовжнім розрізом відповідно до п. 2 формули корисної моделі; на фіг. 3 - конструкція вінчика горловини пляшки з поздовжнім розрізом відповідно до п. 3 формули корисної моделі; на фіг. 4 - конструкція вінчика горловини пляшки з поздовжнім розрізом відповідно до п. 4 формули корисної моделі; на фіг. 5 - конструкція вінчика горловини пляшки з поздовжнім розрізом відповідно до пп. 4-6 формули корисної моделі. Вінчик, що заявляється, горловини пляшки включає розташовану на зовнішній поверхні вінчика різьбову частину 1. Різьба, залежно від конструкції гвинтового закупорювального засобу, може бути виконана однозахідною або багатозахідною. Над різьбовою частиною 1, за одне ціле з нею, розміщена насадка 2, утворюючи разом з нею єдину конструкцію. Висота насадки h1 становить не менше 1/2 висоти вінчика h2. Таке співвідношення розмірів по висоті насадки 2 і вінчика 1 є найоптимальнішим для запобігання зриванню гвинтової пробки через перепад температур і, як наслідок, через температурне розширення рідини, що може мати місце при транспортуванні та зберіганні пляшок з продуктом, що міститься в них, а також для виключення виливання рідкого продукту перед його вживанням при згвинчуванні пробки. Зовнішня поверхня 3 насадки 2 може бути виконана зі звуженням (фіг. 2), або з розширенням (фіг. 3) догори насадки 2. Крім того, у конструкції вінчика горловини пляшки зі звуженням зовнішньої поверхні 3 догори насадки 2 (фіг. 2) зовнішня поверхня у верхній частині насадки може бути виконана з розширенням 4 догори насадки 2. Внутрішня поверхня насадки 2 у верхній частині у всіх вищенаведених конструкціях вінчика може бути виконана у вигляді зворотного конуса 5. Внутрішня поверхня насадки 2, також у всіх конструкціях вінчика, може бути виконана з переходом зворотного конуса 5 в конічну поверхню 6, що розширюється донизу насадки 2. Закупорювальний засіб для конструкції, що заявляється, вінчика горловини пляшки може бути виконаний у вигляді циліндричної пробки з внутрішньою різьбою, розташованою в нижній частині пробки. При транспортуванні та зберіганні пляшок з вінчиком горловини конструкції, що заявляється, виключається ймовірність мимовільного зривання гвинтової пробки через температурне розширення упакованого в пляшки рідкого продукту за рахунок наявності насадки та вибору оптимального співвідношення розмірів по висоті насадки та вінчика. При відкриванні пляшки з вінчиком горловини конструкції, що заявляється, рідкий продукт не буде випліскуватися із пляшки з тією ж номінальною місткістю, що і у прототипі, навіть у випадку відхилення фактичної місткості тари від її номінальної місткості, яка визначає заданий об'єм рідкого продукту, що використовується для маркування тари. Це пояснюється значно більшими у порівнянні з прототипом розмірами вінчика по висоті за рахунок наявності насадки та можливістю навіть при повній місткості тари, при якій рівень рідкого продукту може доходити до площини нижнього торця насадки 2 (площини верхнього торця різьбової частини 1 вінчика), візуально визначити рівень заповнення пляшки рідиною після знімання пробки. Крім того, наявність насадки 2 і виконання зовнішньої поверхні 3 вінчика у всіх його конструкціях, наведених на кресленнях, дозволяють не тільки при розливанні рідини в ємності (чарки, келихи, фужери тощо) використовувати стінки ємностей як опору для вінчика, виключаючи тим самим необхідність розливання рідини навісу, але й розширити номенклатуру вінчиків при використанні їх на різних типах стандартизованих пляшок. Виконання внутрішньої поверхні насадки 2 у верхній частині у вигляді зворотного конуса 5, а також з переходом його в конічну поверхню 6, що розширюється донизу насадки, забезпечує зниження перепаду тиску рідини на виході з насадки, сприяючи створенню ламінарного потоку, що, в свою чергу, виключає можливість стікання крапель рідини по пляшці після наливання її в ємності та проливання рідини на поверхню розміщення цих ємностей, не створюючи неприємних естетичних відчуттів при прийманні напоїв. 2 UA 70411 U 5 Крім того, така форма внутрішньої поверхні насадки при наливанні в ємності при готуванні коктейлів у цих ємностях виключає перемішування інгредієнтів коктейлів у разі необхідності пошарового розташування різного виду рідин, які входять до складу коктейлів. Вінчик горловини пляшки, реалізований в заявленому винаході, дозволяє при його використанні в пляшках підвищити його експлуатаційні характеристики за рахунок усунення недоліків прототипу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Вінчик горловини пляшки, що включає розташовану на зовнішній поверхні різьбову частину, який відрізняється тим, що він має насадку, виконану за одне ціле з різьбовою частиною та розташовану над нею, при цьому висота насадки становить не менше 1/2 висоти вінчика. 2. Вінчик горловини пляшки за п. 1, який відрізняється тим, що зовнішня поверхня насадки виконана зі звуженням догори. 3. Вінчик горловини пляшки за п. 1, який відрізняється тим, що зовнішня поверхня насадки виконана з розширенням догори. 4. Вінчик горловини пляшки за п. 2, який відрізняється тим, що зовнішня поверхня насадки у верхній частині виконана з розширенням догори. 5. Вінчик горловини пляшки за пп. 1-4, який відрізняється тим, що внутрішня поверхня у верхній частині насадки виконана у вигляді зворотного конуса. 6. Вінчик горловини пляшки за п. 5, який відрізняється тим, що внутрішня поверхня насадки виконана з переходом зворотного конуса в конічну поверхню, що розширюється донизу насадки. 3 UA 70411 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
