Спосіб встановлення теплоізоляційної панелі

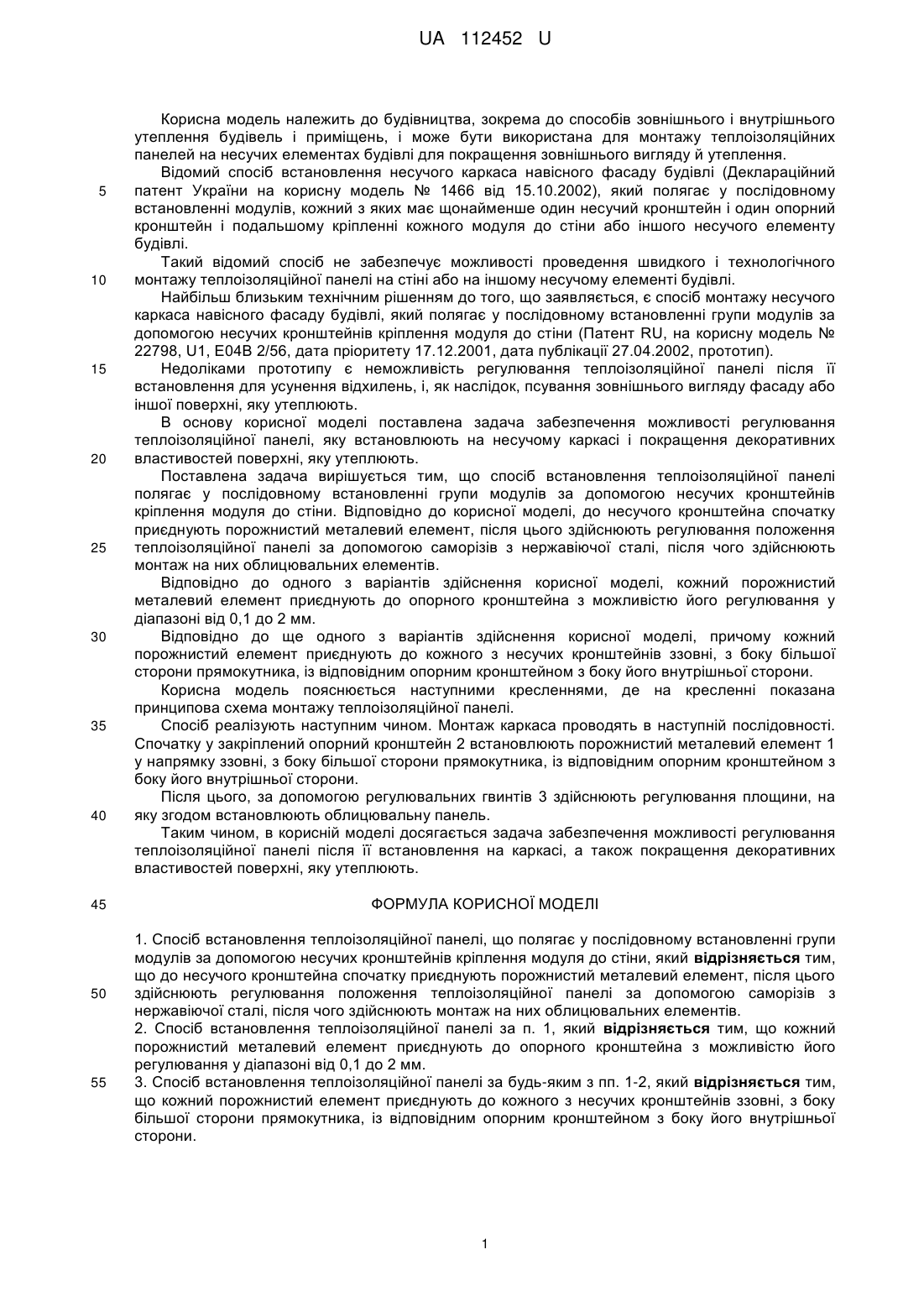

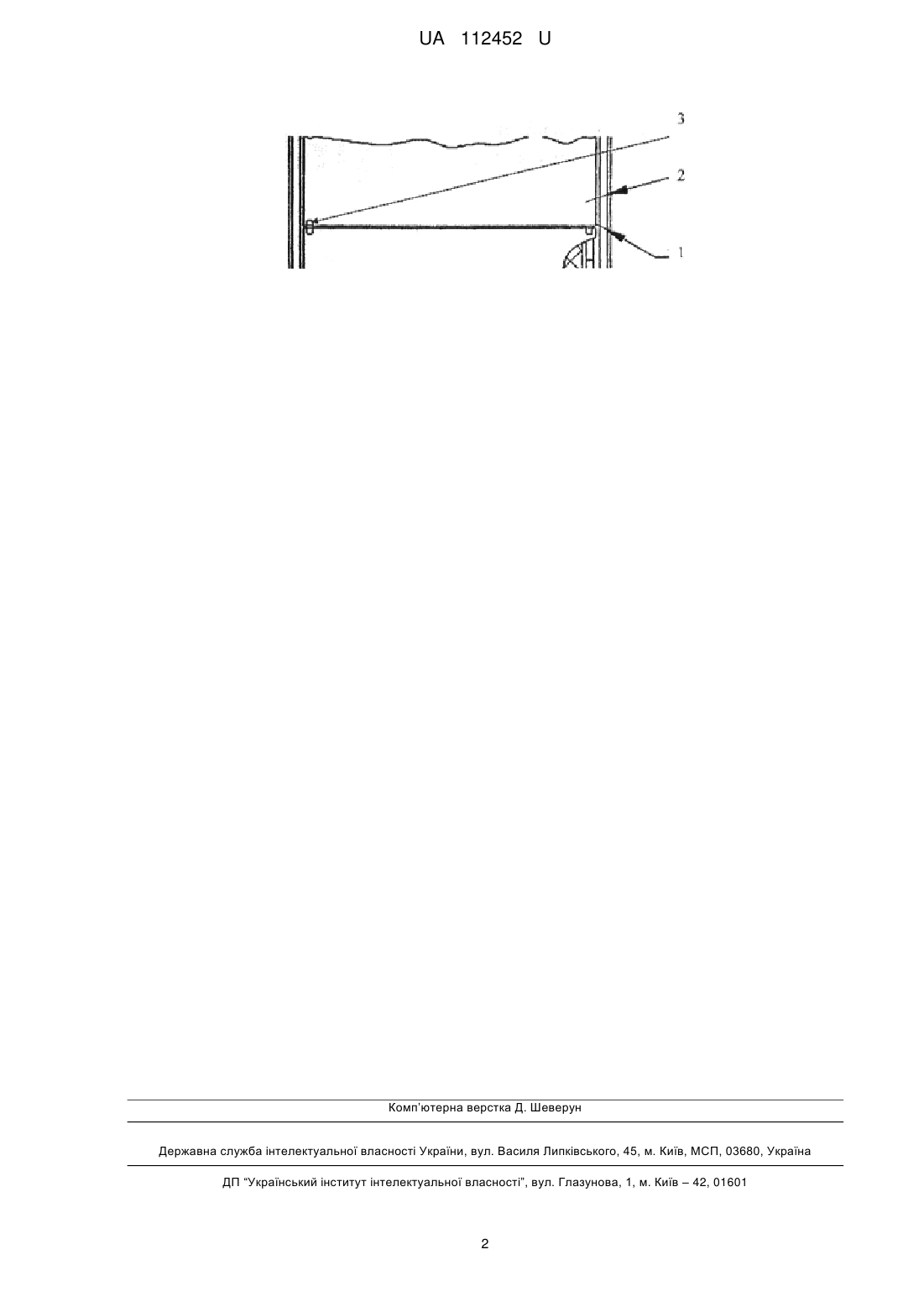

Реферат: Спосіб встановлення теплоізоляційної панелі полягає у послідовному встановленні групи модулів за допомогою несучих кронштейнів кріплення модуля до стіни. До несучого кронштейна спочатку приєднують порожнистий металевий елемент та здійснюють регулювання положення теплоізоляційної панелі за допомогою саморізів з нержавіючої сталі. Далі здійснюють монтаж на панелі облицювальних елементів. UA 112452 U (54) СПОСІБ ВСТАНОВЛЕННЯ ТЕПЛОІЗОЛЯЦІЙНОЇ ПАНЕЛІ UA 112452 U UA 112452 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, зокрема до способів зовнішнього і внутрішнього утеплення будівель і приміщень, і може бути використана для монтажу теплоізоляційних панелей на несучих елементах будівлі для покращення зовнішнього вигляду й утеплення. Відомий спосіб встановлення несучого каркаса навісного фасаду будівлі (Деклараційний патент України на корисну модель № 1466 від 15.10.2002), який полягає у послідовному встановленні модулів, кожний з яких має щонайменше один несучий кронштейн і один опорний кронштейн і подальшому кріпленні кожного модуля до стіни або іншого несучого елементу будівлі. Такий відомий спосіб не забезпечує можливості проведення швидкого і технологічного монтажу теплоізоляційної панелі на стіні або на іншому несучому елементі будівлі. Найбільш близьким технічним рішенням до того, що заявляється, є спосіб монтажу несучого каркаса навісного фасаду будівлі, який полягає у послідовному встановленні групи модулів за допомогою несучих кронштейнів кріплення модуля до стіни (Патент RU, на корисну модель № 22798, U1, Е04В 2/56, дата пріоритету 17.12.2001, дата публікації 27.04.2002, прототип). Недоліками прототипу є неможливість регулювання теплоізоляційної панелі після її встановлення для усунення відхилень, і, як наслідок, псування зовнішнього вигляду фасаду або іншої поверхні, яку утеплюють. В основу корисної моделі поставлена задача забезпечення можливості регулювання теплоізоляційної панелі, яку встановлюють на несучому каркасі і покращення декоративних властивостей поверхні, яку утеплюють. Поставлена задача вирішується тим, що спосіб встановлення теплоізоляційної панелі полягає у послідовному встановленні групи модулів за допомогою несучих кронштейнів кріплення модуля до стіни. Відповідно до корисної моделі, до несучого кронштейна спочатку приєднують порожнистий металевий елемент, після цього здійснюють регулювання положення теплоізоляційної панелі за допомогою саморізів з нержавіючої сталі, після чого здійснюють монтаж на них облицювальних елементів. Відповідно до одного з варіантів здійснення корисної моделі, кожний порожнистий металевий елемент приєднують до опорного кронштейна з можливістю його регулювання у діапазоні від 0,1 до 2 мм. Відповідно до ще одного з варіантів здійснення корисної моделі, причому кожний порожнистий елемент приєднують до кожного з несучих кронштейнів ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. Корисна модель пояснюється наступними кресленнями, де на кресленні показана принципова схема монтажу теплоізоляційної панелі. Спосіб реалізують наступним чином. Монтаж каркаса проводять в наступній послідовності. Спочатку у закріплений опорний кронштейн 2 встановлюють порожнистий металевий елемент 1 у напрямку ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. Після цього, за допомогою регулювальних гвинтів 3 здійснюють регулювання площини, на яку згодом встановлюють облицювальну панель. Таким чином, в корисній моделі досягається задача забезпечення можливості регулювання теплоізоляційної панелі після її встановлення на каркасі, а також покращення декоративних властивостей поверхні, яку утеплюють. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб встановлення теплоізоляційної панелі, що полягає у послідовному встановленні групи модулів за допомогою несучих кронштейнів кріплення модуля до стіни, який відрізняється тим, що до несучого кронштейна спочатку приєднують порожнистий металевий елемент, після цього здійснюють регулювання положення теплоізоляційної панелі за допомогою саморізів з нержавіючої сталі, після чого здійснюють монтаж на них облицювальних елементів. 2. Спосіб встановлення теплоізоляційної панелі за п. 1, який відрізняється тим, що кожний порожнистий металевий елемент приєднують до опорного кронштейна з можливістю його регулювання у діапазоні від 0,1 до 2 мм. 3. Спосіб встановлення теплоізоляційної панелі за будь-яким з пп. 1-2, який відрізняється тим, що кожний порожнистий елемент приєднують до кожного з несучих кронштейнів ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. 1 UA 112452 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
