Пристрій для вимірювання товщини шкіри з ноніусом

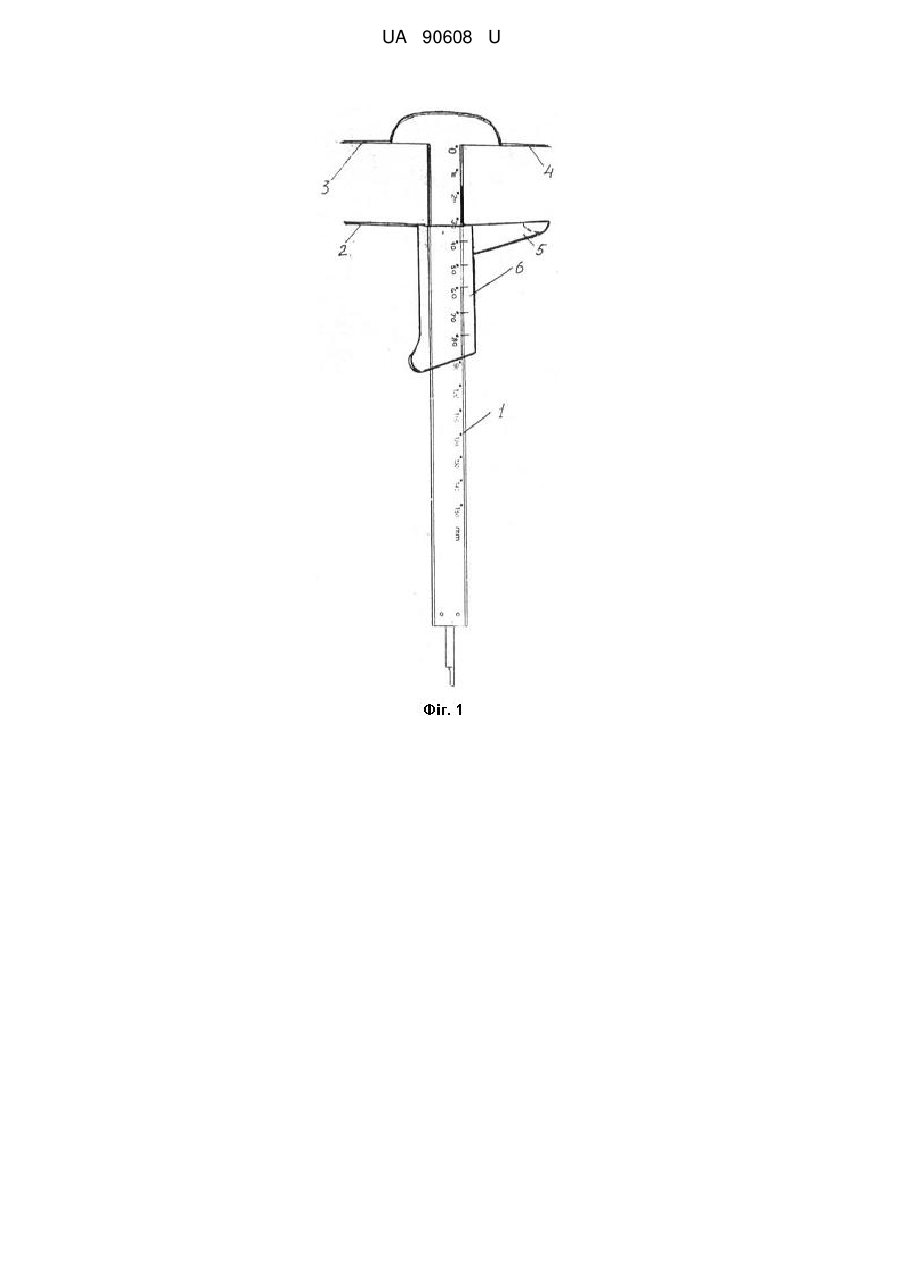

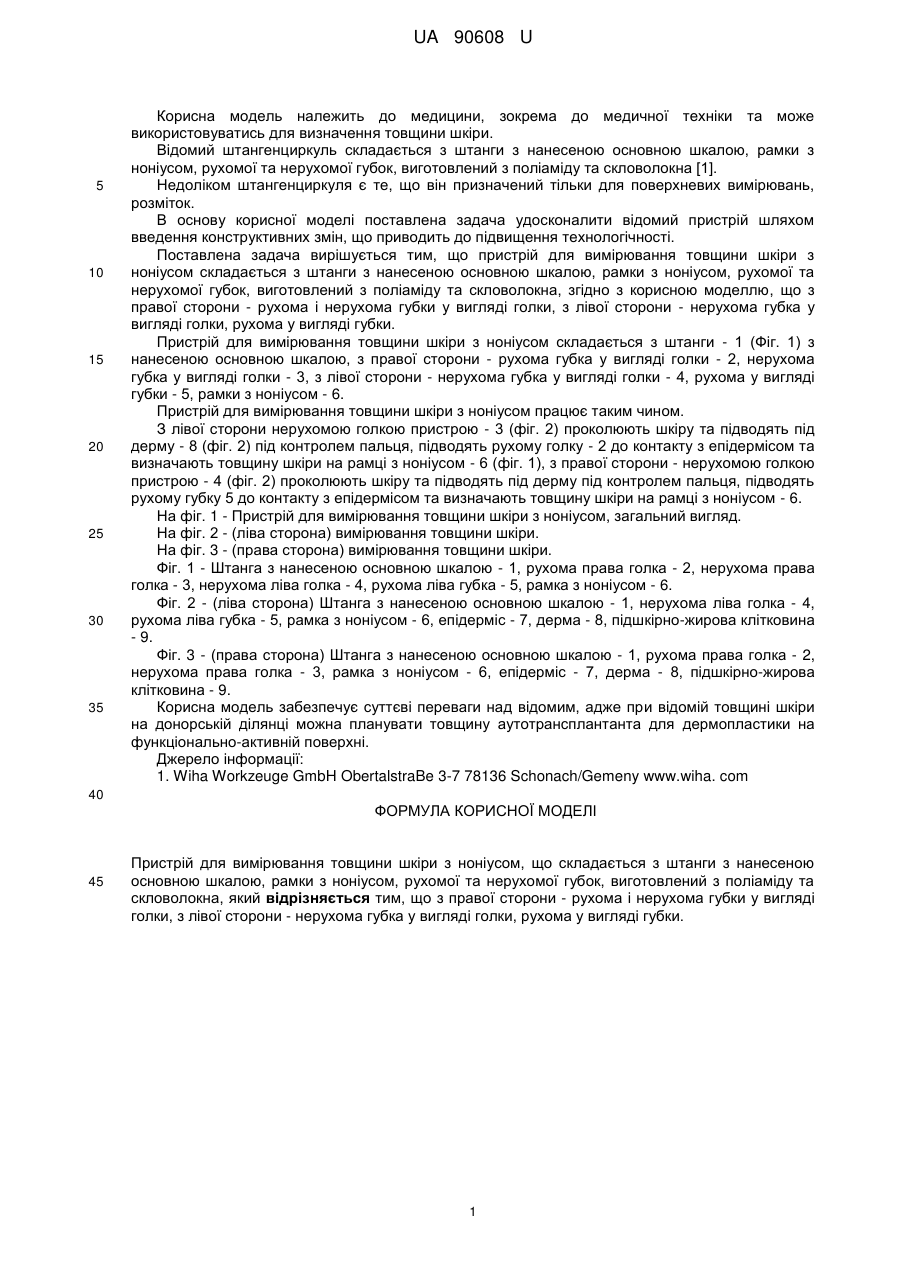

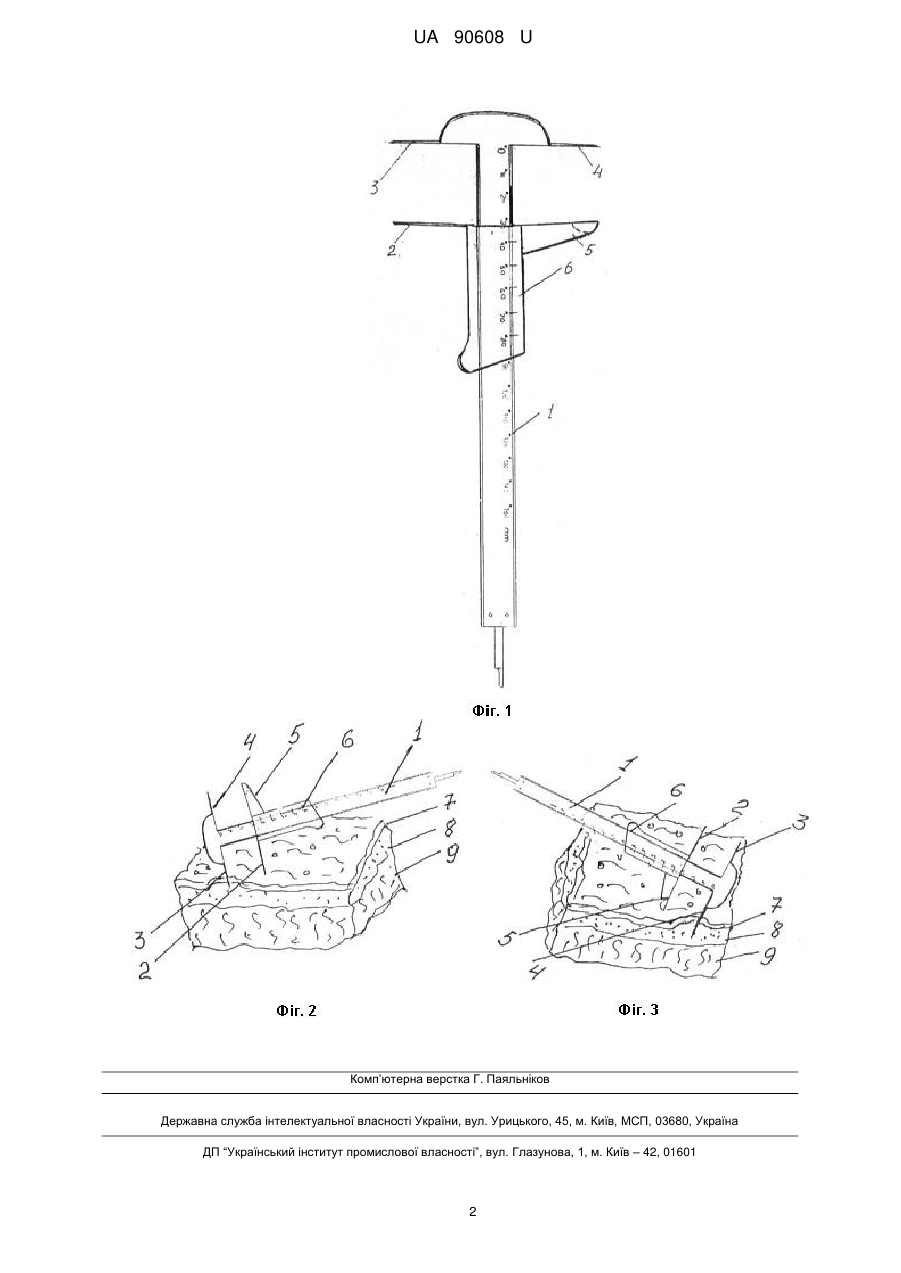

Реферат: Пристрій для вимірювання товщини шкіри з ноніусом складається з штанги з нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. З правої сторони - рухома і нерухома губки у вигляді голки, з лівої сторони нерухома губка у вигляді голки, рухома у вигляді губки. UA 90608 U (12) UA 90608 U UA 90608 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення конструктивних змін, що приводить до підвищення технологічності. Поставлена задача вирішується тим, що пристрій для вимірювання товщини шкіри з ноніусом складається з штанги з нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, згідно з корисною моделлю, що з правої сторони - рухома і нерухома губки у вигляді голки, з лівої сторони - нерухома губка у вигляді голки, рухома у вигляді губки. Пристрій для вимірювання товщини шкіри з ноніусом складається з штанги - 1 (Фіг. 1) з нанесеною основною шкалою, з правої сторони - рухома губка у вигляді голки - 2, нерухома губка у вигляді голки - 3, з лівої сторони - нерухома губка у вигляді голки - 4, рухома у вигляді губки - 5, рамки з ноніусом - 6. Пристрій для вимірювання товщини шкіри з ноніусом працює таким чином. З лівої сторони нерухомою голкою пристрою - 3 (фіг. 2) проколюють шкіру та підводять під дерму - 8 (фіг. 2) під контролем пальця, підводять рухому голку - 2 до контакту з епідермісом та визначають товщину шкіри на рамці з ноніусом - 6 (фіг. 1), з правої сторони - нерухомою голкою пристрою - 4 (фіг. 2) проколюють шкіру та підводять під дерму під контролем пальця, підводять рухому губку 5 до контакту з епідермісом та визначають товщину шкіри на рамці з ноніусом - 6. На фіг. 1 - Пристрій для вимірювання товщини шкіри з ноніусом, загальний вигляд. На фіг. 2 - (ліва сторона) вимірювання товщини шкіри. На фіг. 3 - (права сторона) вимірювання товщини шкіри. Фіг. 1 - Штанга з нанесеною основною шкалою - 1, рухома права голка - 2, нерухома права голка - 3, нерухома ліва голка - 4, рухома ліва губка - 5, рамка з ноніусом - 6. Фіг. 2 - (ліва сторона) Штанга з нанесеною основною шкалою - 1, нерухома ліва голка - 4, рухома ліва губка - 5, рамка з ноніусом - 6, епідерміс - 7, дерма - 8, підшкірно-жирова клітковина - 9. Фіг. 3 - (права сторона) Штанга з нанесеною основною шкалою - 1, рухома права голка - 2, нерухома права голка - 3, рамка з ноніусом - 6, епідерміс - 7, дерма - 8, підшкірно-жирова клітковина - 9. Корисна модель забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalstraBe 3-7 78136 Schonach/Gemeny www.wiha. com 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для вимірювання товщини шкіри з ноніусом, що складається з штанги з нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що з правої сторони - рухома і нерухома губки у вигляді голки, з лівої сторони - нерухома губка у вигляді голки, рухома у вигляді губки. 1 UA 90608 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
