Спосіб збирання льону олійного

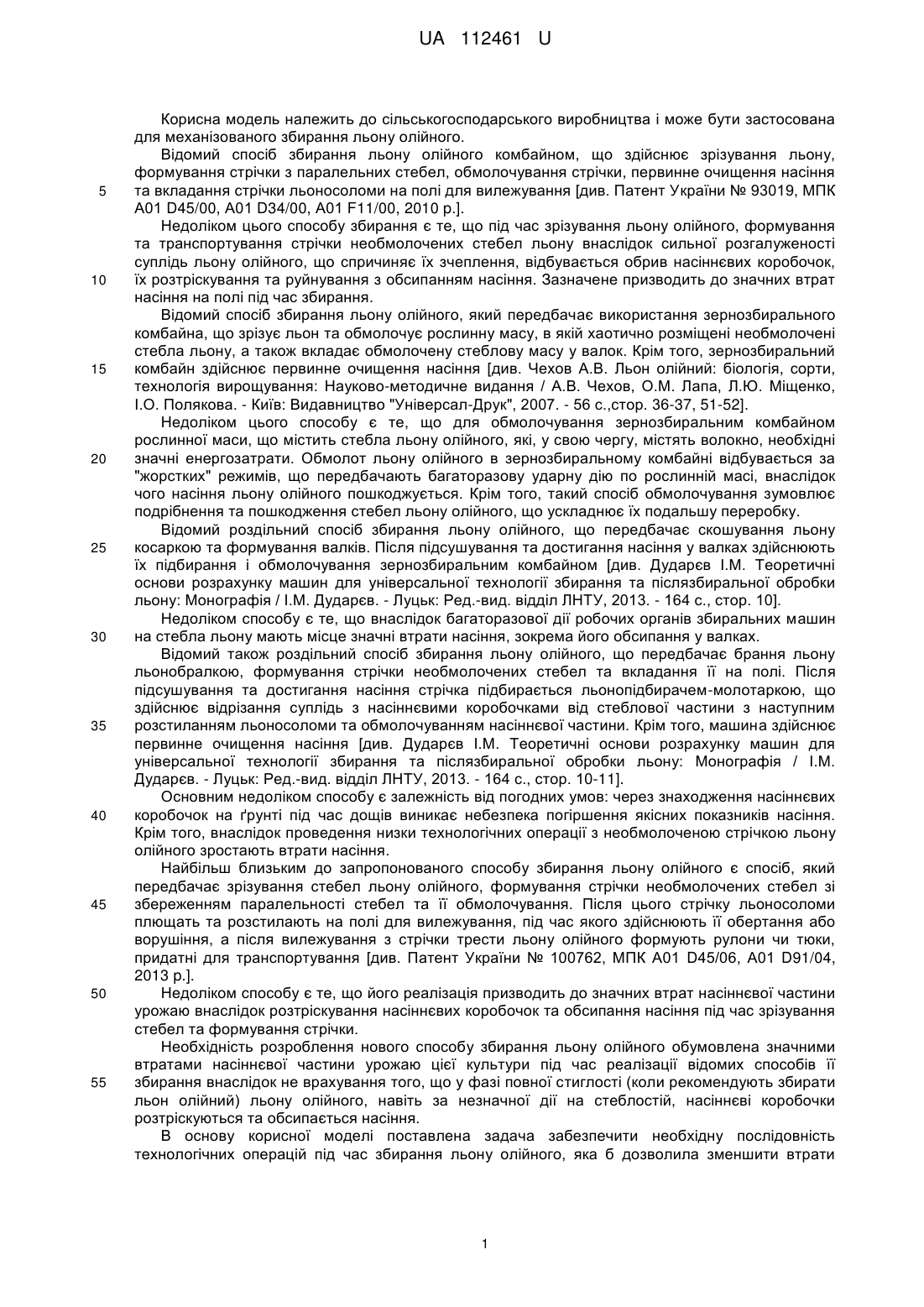

Реферат: Спосіб збирання льону олійного включає зрізування та обмолочування стебел льону олійного з подальшим вкладанням на полі для вилежування, під час якого стебла піддаються ворушінню. Після вилежування з трести формують рулони чи тюки, придатні для транспортування. Спочатку стеблостій льону олійного обмолочують на корені, після чого його зрізують або беруть. UA 112461 U (54) СПОСІБ ЗБИРАННЯ ЛЬОНУ ОЛІЙНОГО UA 112461 U UA 112461 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва і може бути застосована для механізованого збирання льону олійного. Відомий спосіб збирання льону олійного комбайном, що здійснює зрізування льону, формування стрічки з паралельних стебел, обмолочування стрічки, первинне очищення насіння та вкладання стрічки льоносоломи на полі для вилежування [див. Патент України № 93019, МПК А01 D45/00, А01 D34/00, А01 F11/00, 2010 p.]. Недоліком цього способу збирання є те, що під час зрізування льону олійного, формування та транспортування стрічки необмолочених стебел льону внаслідок сильної розгалуженості суплідь льону олійного, що спричиняє їх зчеплення, відбувається обрив насіннєвих коробочок, їх розтріскування та руйнування з обсипанням насіння. Зазначене призводить до значних втрат насіння на полі під час збирання. Відомий спосіб збирання льону олійного, який передбачає використання зернозбирального комбайна, що зрізує льон та обмолочує рослинну масу, в якій хаотично розміщені необмолочені стебла льону, а також вкладає обмолочену стеблову масу у валок. Крім того, зернозбиральний комбайн здійснює первинне очищення насіння [див. Чехов А.В. Льон олійний: біологія, сорти, технологія вирощування: Науково-методичне видання / А.В. Чехов, О.М. Лапа, Л.Ю. Міщенко, І.О. Полякова. - Київ: Видавництво "Універсал-Друк", 2007. - 56 с.,стор. 36-37, 51-52]. Недоліком цього способу є те, що для обмолочування зернозбиральним комбайном рослинної маси, що містить стебла льону олійного, які, у свою чергу, містять волокно, необхідні значні енергозатрати. Обмолот льону олійного в зернозбиральному комбайні відбувається за "жорстких" режимів, що передбачають багаторазову ударну дію по рослинній масі, внаслідок чого насіння льону олійного пошкоджується. Крім того, такий спосіб обмолочування зумовлює подрібнення та пошкодження стебел льону олійного, що ускладнює їх подальшу переробку. Відомий роздільний спосіб збирання льону олійного, що передбачає скошування льону косаркою та формування валків. Після підсушування та достигання насіння у валках здійснюють їх підбирання і обмолочування зернозбиральним комбайном [див. Дударєв І.М. Теоретичні основи розрахунку машин для універсальної технології збирання та післязбиральної обробки льону: Монографія / І.М. Дударєв. - Луцьк: Ред.-вид. відділ ЛНТУ, 2013. - 164 с., стор. 10]. Недоліком способу є те, що внаслідок багаторазової дії робочих органів збиральних машин на стебла льону мають місце значні втрати насіння, зокрема його обсипання у валках. Відомий також роздільний спосіб збирання льону олійного, що передбачає брання льону льонобралкою, формування стрічки необмолочених стебел та вкладання її на полі. Після підсушування та достигання насіння стрічка підбирається льонопідбирачем-молотаркою, що здійснює відрізання суплідь з насіннєвими коробочками від стеблової частини з наступним розстиланням льоносоломи та обмолочуванням насіннєвої частини. Крім того, машина здійснює первинне очищення насіння [див. Дударєв І.М. Теоретичні основи розрахунку машин для універсальної технології збирання та післязбиральної обробки льону: Монографія / І.М. Дударєв. - Луцьк: Ред.-вид. відділ ЛНТУ, 2013. - 164 с., стор. 10-11]. Основним недоліком способу є залежність від погодних умов: через знаходження насіннєвих коробочок на ґрунті під час дощів виникає небезпека погіршення якісних показників насіння. Крім того, внаслідок проведення низки технологічних операції з необмолоченою стрічкою льону олійного зростають втрати насіння. Найбільш близьким до запропонованого способу збирання льону олійного є спосіб, який передбачає зрізування стебел льону олійного, формування стрічки необмолочених стебел зі збереженням паралельності стебел та її обмолочування. Після цього стрічку льоносоломи плющать та розстилають на полі для вилежування, під час якого здійснюють її обертання або ворушіння, а після вилежування з стрічки трести льону олійного формують рулони чи тюки, придатні для транспортування [див. Патент України № 100762, МПК А01 D45/06, А01 D91/04, 2013 p.]. Недоліком способу є те, що його реалізація призводить до значних втрат насіннєвої частини урожаю внаслідок розтріскування насіннєвих коробочок та обсипання насіння під час зрізування стебел та формування стрічки. Необхідність розроблення нового способу збирання льону олійного обумовлена значними втратами насіннєвої частини урожаю цієї культури під час реалізації відомих способів її збирання внаслідок не врахування того, що у фазі повної стиглості (коли рекомендують збирати льон олійний) льону олійного, навіть за незначної дії на стеблостій, насіннєві коробочки розтріскуються та обсипається насіння. В основу корисної моделі поставлена задача забезпечити необхідну послідовність технологічних операцій під час збирання льону олійного, яка б дозволила зменшити втрати 1 UA 112461 U 5 10 15 20 25 30 насіння та його пошкодження, а також знизити енергозатрати на обмолочування льону олійного і зменшити пошкодження стеблової частини урожаю. Поставлена задача вирішується наступним чином. У способі збирання льону олійного, що передбачає зрізування та обмолочування стебел льону олійного з подальшим вкладанням на полі для вилежування, під час якого стебла піддаються ворушінню, а після вилежування з трести формують рулони чи тюки, придатні для транспортування, відповідно до запропонованої корисної моделі, спочатку стеблостій льону олійного обмолочують на корені, після чого його зрізують або беруть. Суть корисної моделі пояснюється наведеною схемою, на якій зображено технологічну послідовність операцій запропонованого способу збирання льону олійного. Спосіб збирання льону олійного згідно з представленою схемою здійснюється наступним чином. Спосіб збирання льону олійного передбачає спочатку обмолочування стеблостою льону олійного на корені, після чого обмолочений стеблостій зрізують або беруть. Насіннєвий ворох льону олійного (вільне насіння, цілі і пошкоджені насіннєві коробочки та їх частинки), що отримують в результаті обмолочування стеблостою льону олійного на корені, транспортують для сепарування та очищення на стаціонарі. Після зрізування або брання обмолочені стебла (льоносолома) вкладаються у валок на полі для вилежування, причому допускається хаотичне розміщення стебел. Така послідовність технологічних операцій знижує енерговитрати на обмолочування льону олійного, оскільки обмолочуються тільки супліддя, крім того, стебла, які не зазнають жодних впливів під час обмолочування, залишаються неушкодженими. Під час вилежування льоносолома у валку піддається за необхідності ворушінню, що необхідно для рівномірного вилежування та запобігання гниттю. Після перетворення льоносоломи у тресту з валка трести льону олійного формують рулони чи тюки та транспортують їх на льонопереробне підприємство для зберігання і переробки. Для спрощення способу збирання льону олійного усі технологічні операції, окрім обмолочування стеблостою, виконуються відомими агрегатами. Реалізація запропонованого способу збирання льону олійного дозволить зменшити втрати насіння льону олійного та його пошкодження. Крім того, обмолочування стеблостою на корені знижує енергозатрати на процес та зменшує пошкодження стеблової частини урожаю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб збирання льону олійного, що включає зрізування та обмолочування стебел льону олійного з подальшим вкладанням на полі для вилежування, під час якого стебла піддаються ворушінню, а після вилежування з трести формують рулони чи тюки, придатні для транспортування, який відрізняється тим, що спочатку стеблостій льону олійного обмолочують на корені, після чого його зрізують або беруть. 2 UA 112461 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
