Спосіб акумуляції енергії світла і енергії плинного середовища

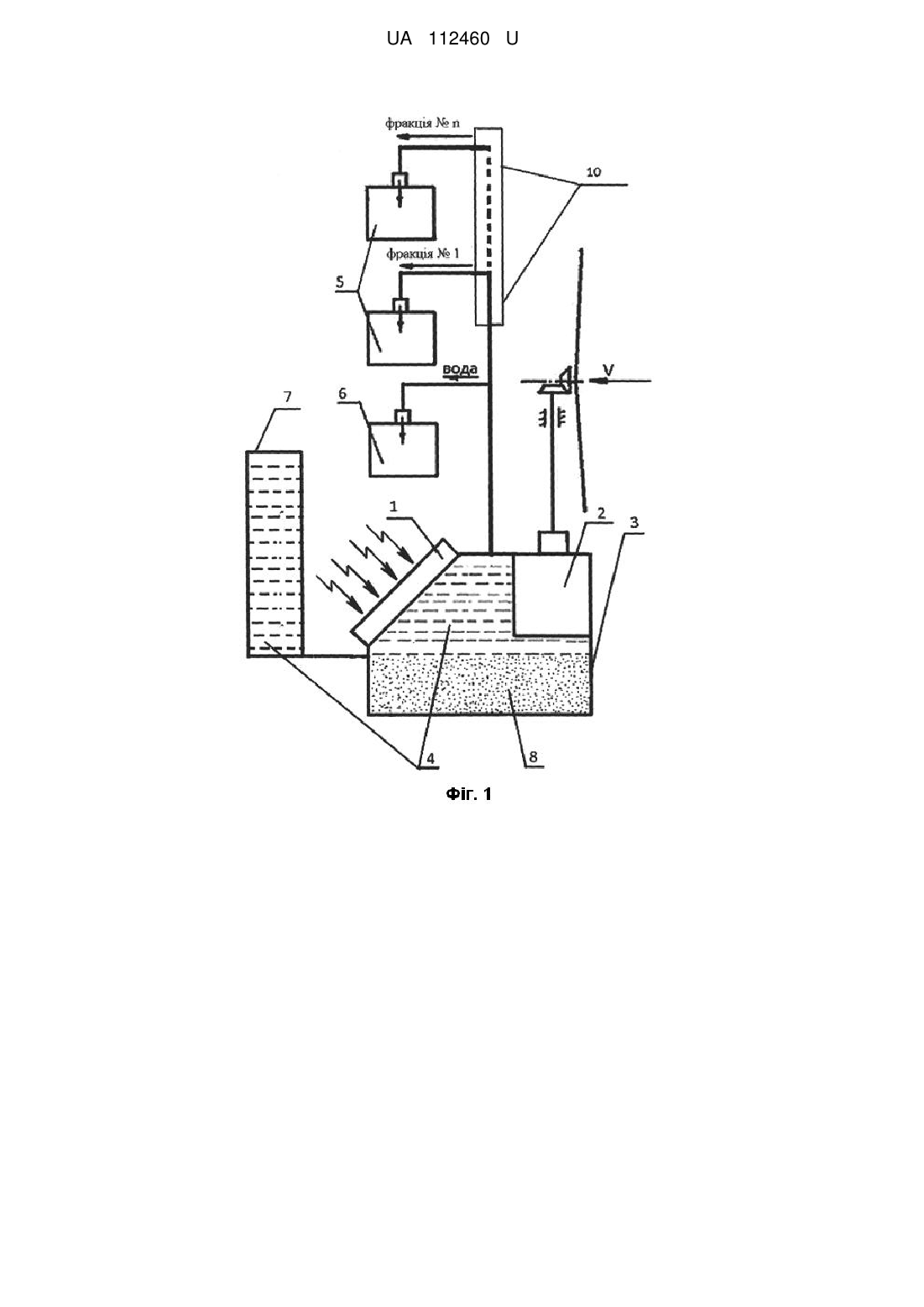

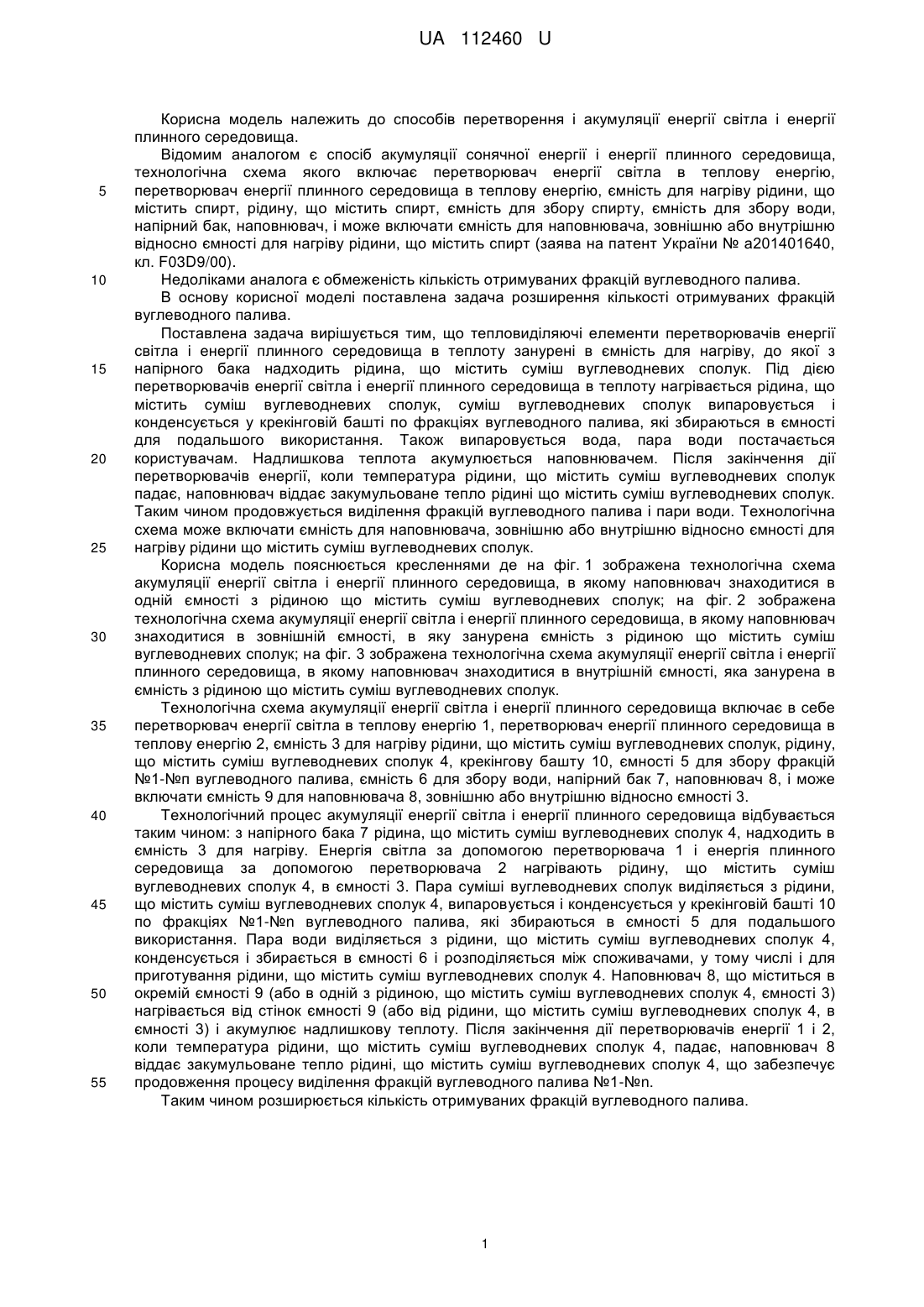

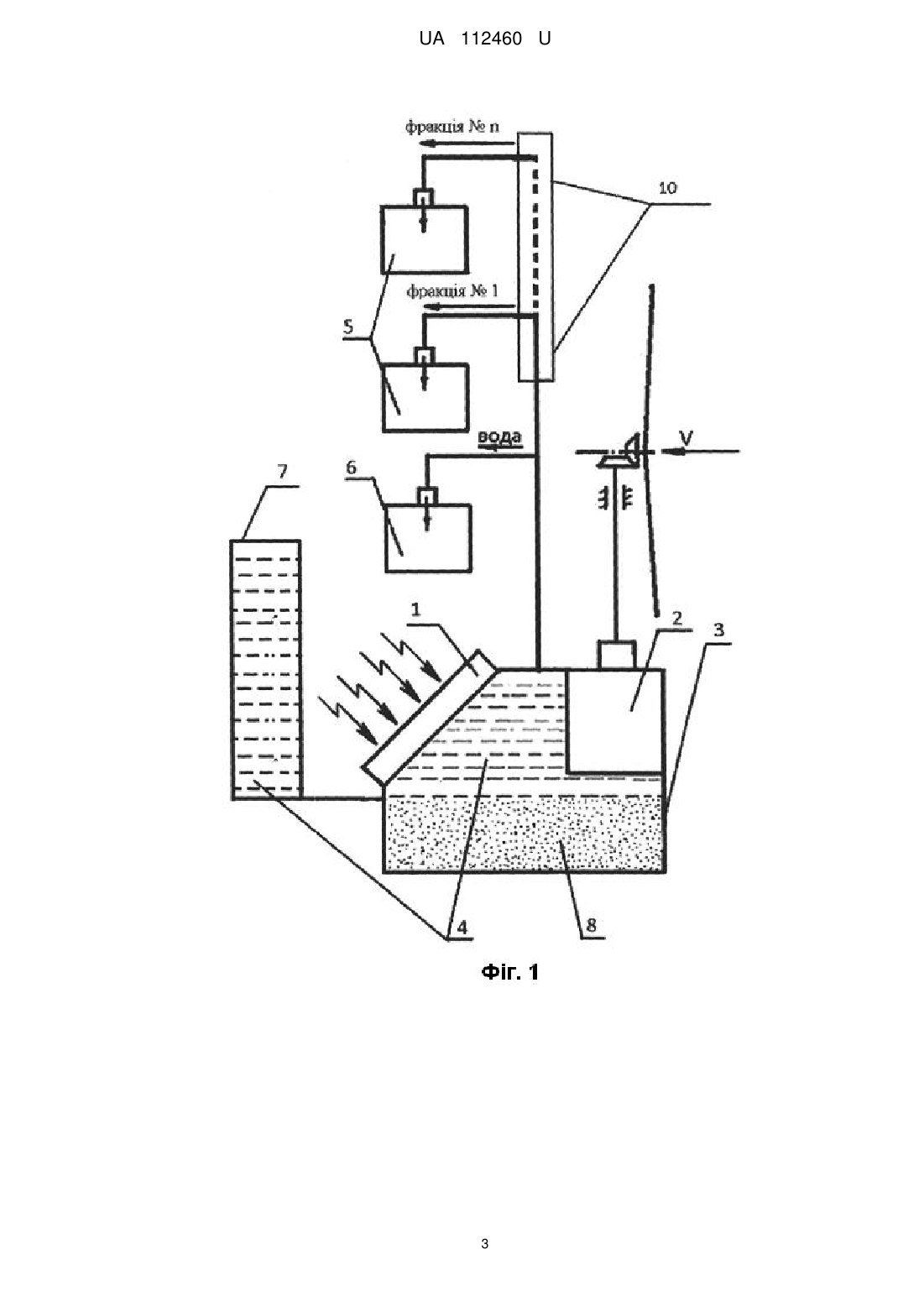

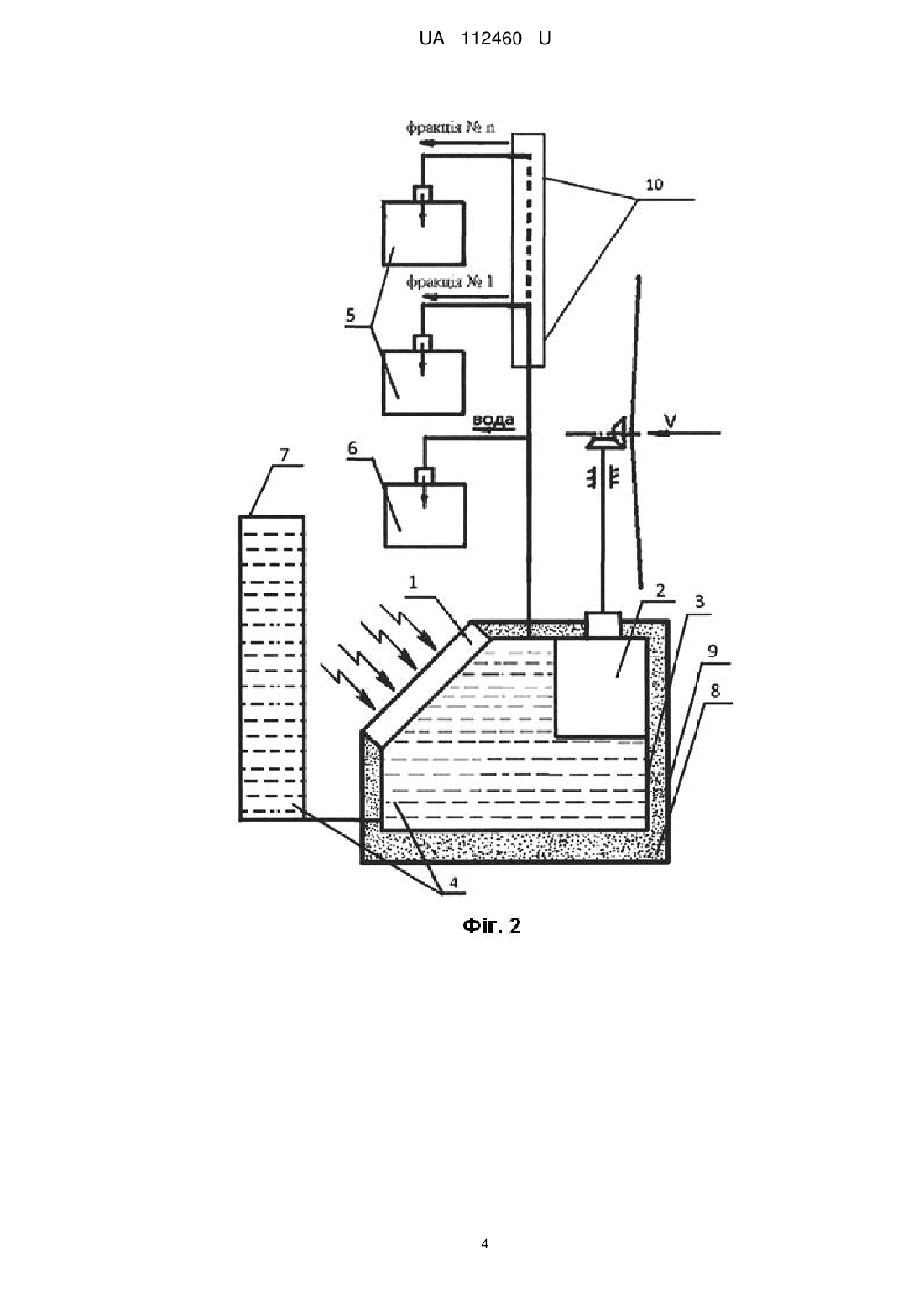

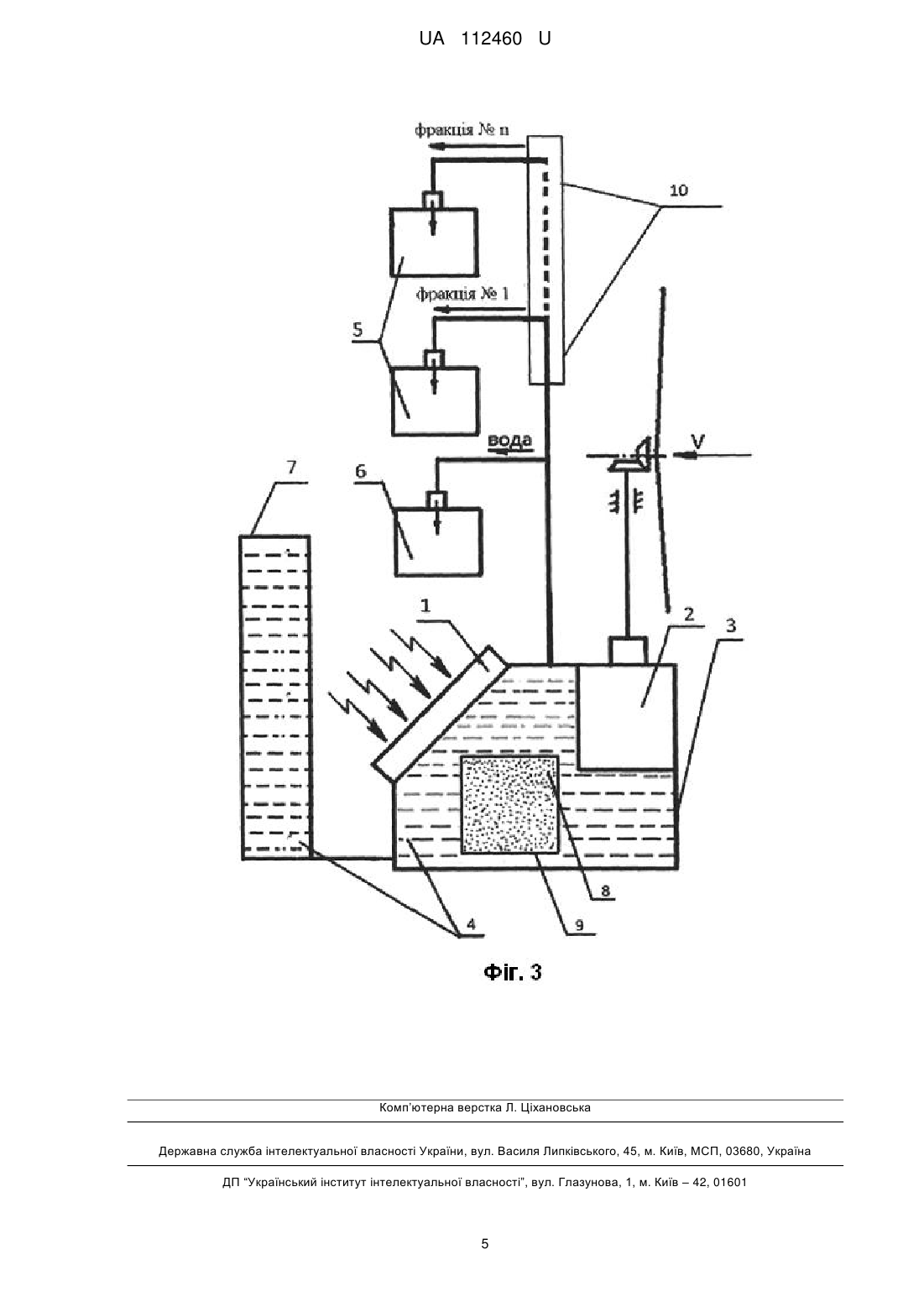

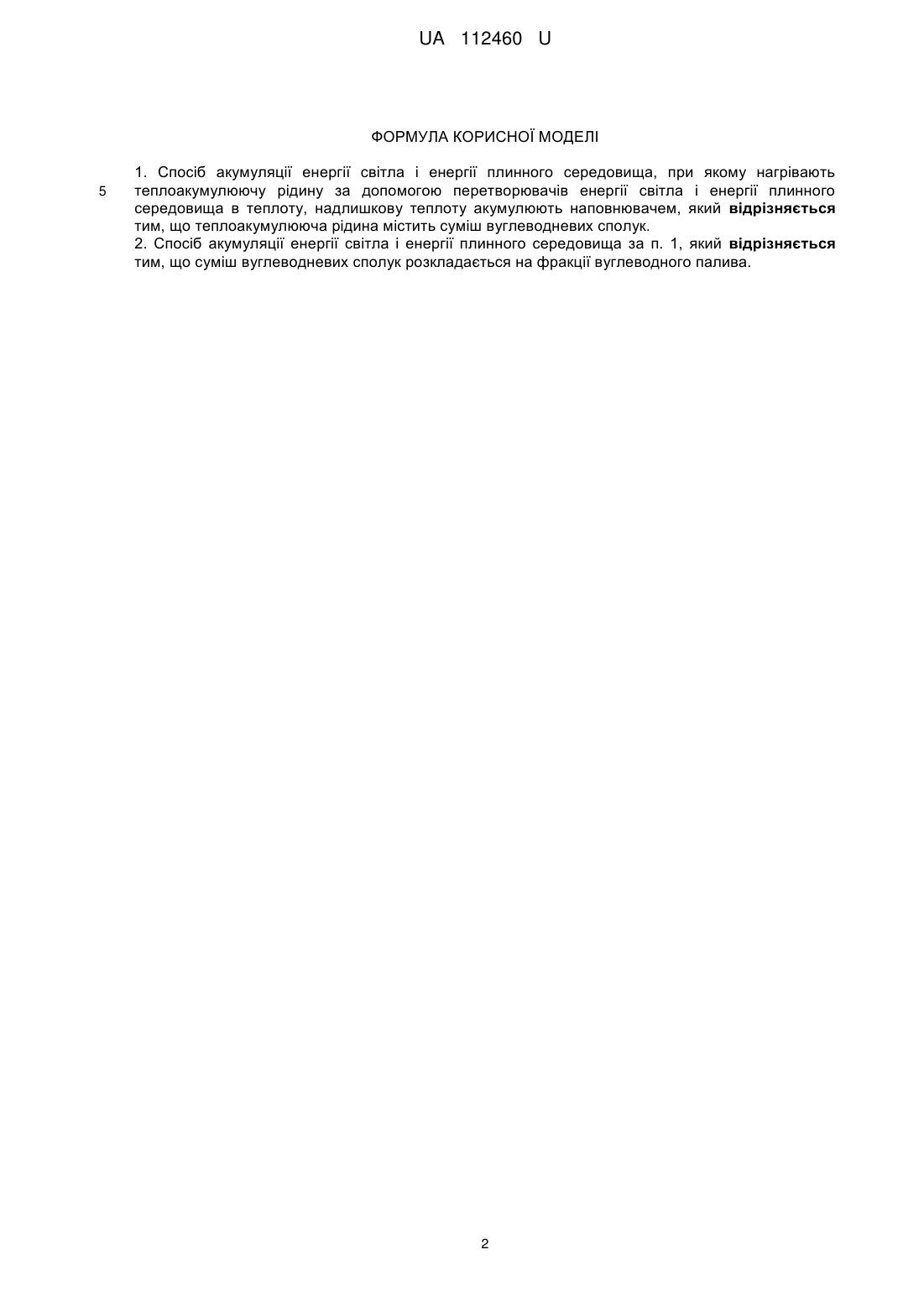

Реферат: Спосіб акумуляції енергії світла і енергії плинного середовища, при якому нагрівають теплоакумулюючу рідину за допомогою перетворювачів енергії світла і енергії плинного середовища в теплоту. Надлишкову теплоту акумулюють наповнювачем. Теплоакумулююча рідина містить суміш вуглеводневих сполук. UA 112460 U про видачу патенту: UA 112460 U UA 112460 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів перетворення і акумуляції енергії світла і енергії плинного середовища. Відомим аналогом є спосіб акумуляції сонячної енергії і енергії плинного середовища, технологічна схема якого включає перетворювач енергії світла в теплову енергію, перетворювач енергії плинного середовища в теплову енергію, ємність для нагріву рідини, що містить спирт, рідину, що містить спирт, ємність для збору спирту, ємність для збору води, напірний бак, наповнювач, і може включати ємність для наповнювача, зовнішню або внутрішню відносно ємності для нагріву рідини, що містить спирт (заява на патент України № а201401640, кл. F03D9/00). Недоліками аналога є обмеженість кількість отримуваних фракцій вуглеводного палива. В основу корисної моделі поставлена задача розширення кількості отримуваних фракцій вуглеводного палива. Поставлена задача вирішується тим, що тепловиділяючі елементи перетворювачів енергії світла і енергії плинного середовища в теплоту занурені в ємність для нагріву, до якої з напірного бака надходить рідина, що містить суміш вуглеводневих сполук. Під дією перетворювачів енергії світла і енергії плинного середовища в теплоту нагрівається рідина, що містить суміш вуглеводневих сполук, суміш вуглеводневих сполук випаровується і конденсується у крекінговій башті по фракціях вуглеводного палива, які збираються в ємності для подальшого використання. Також випаровується вода, пара води постачається користувачам. Надлишкова теплота акумулюється наповнювачем. Після закінчення дії перетворювачів енергії, коли температура рідини, що містить суміш вуглеводневих сполук падає, наповнювач віддає закумульоване тепло рідині що містить суміш вуглеводневих сполук. Таким чином продовжується виділення фракцій вуглеводного палива і пари води. Технологічна схема може включати ємність для наповнювача, зовнішню або внутрішню відносно ємності для нагріву рідини що містить суміш вуглеводневих сполук. Корисна модель пояснюється кресленнями де на фіг. 1 зображена технологічна схема акумуляції енергії світла і енергії плинного середовища, в якому наповнювач знаходитися в одній ємності з рідиною що містить суміш вуглеводневих сполук; на фіг. 2 зображена технологічна схема акумуляції енергії світла і енергії плинного середовища, в якому наповнювач знаходитися в зовнішній ємності, в яку занурена ємність з рідиною що містить суміш вуглеводневих сполук; на фіг. 3 зображена технологічна схема акумуляції енергії світла і енергії плинного середовища, в якому наповнювач знаходитися в внутрішній ємності, яка занурена в ємність з рідиною що містить суміш вуглеводневих сполук. Технологічна схема акумуляції енергії світла і енергії плинного середовища включає в себе перетворювач енергії світла в теплову енергію 1, перетворювач енергії плинного середовища в теплову енергію 2, ємність 3 для нагріву рідини, що містить суміш вуглеводневих сполук, рідину, що містить суміш вуглеводневих сполук 4, крекінгову башту 10, ємності 5 для збору фракцій №1-№п вуглеводного палива, ємність 6 для збору води, напірний бак 7, наповнювач 8, і може включати ємність 9 для наповнювача 8, зовнішню або внутрішню відносно ємності 3. Технологічний процес акумуляції енергії світла і енергії плинного середовища відбувається таким чином: з напірного бака 7 рідина, що містить суміш вуглеводневих сполук 4, надходить в ємність 3 для нагріву. Енергія світла за допомогою перетворювача 1 і енергія плинного середовища за допомогою перетворювача 2 нагрівають рідину, що містить суміш вуглеводневих сполук 4, в ємності 3. Пара суміші вуглеводневих сполук виділяється з рідини, що містить суміш вуглеводневих сполук 4, випаровується і конденсується у крекінговій башті 10 по фракціях №1-№n вуглеводного палива, які збираються в ємності 5 для подальшого використання. Пара води виділяється з рідини, що містить суміш вуглеводневих сполук 4, конденсується і збирається в ємності 6 і розподіляється між споживачами, у тому числі і для приготування рідини, що містить суміш вуглеводневих сполук 4. Наповнювач 8, що міститься в окремій ємності 9 (або в одній з рідиною, що містить суміш вуглеводневих сполук 4, ємності 3) нагрівається від стінок ємності 9 (або від рідини, що містить суміш вуглеводневих сполук 4, в ємності 3) і акумулює надлишкову теплоту. Після закінчення дії перетворювачів енергії 1 і 2, коли температура рідини, що містить суміш вуглеводневих сполук 4, падає, наповнювач 8 віддає закумульоване тепло рідині, що містить суміш вуглеводневих сполук 4, що забезпечує продовження процесу виділення фракцій вуглеводного палива №1-№n. Таким чином розширюється кількість отримуваних фракцій вуглеводного палива. 1 UA 112460 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Спосіб акумуляції енергії світла і енергії плинного середовища, при якому нагрівають теплоакумулюючу рідину за допомогою перетворювачів енергії світла і енергії плинного середовища в теплоту, надлишкову теплоту акумулюють наповнювачем, який відрізняється тим, що теплоакумулююча рідина містить суміш вуглеводневих сполук. 2. Спосіб акумуляції енергії світла і енергії плинного середовища за п. 1, який відрізняється тим, що суміш вуглеводневих сполук розкладається на фракції вуглеводного палива. 2 UA 112460 U 3 UA 112460 U 4 UA 112460 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
