Побутова газова горілка

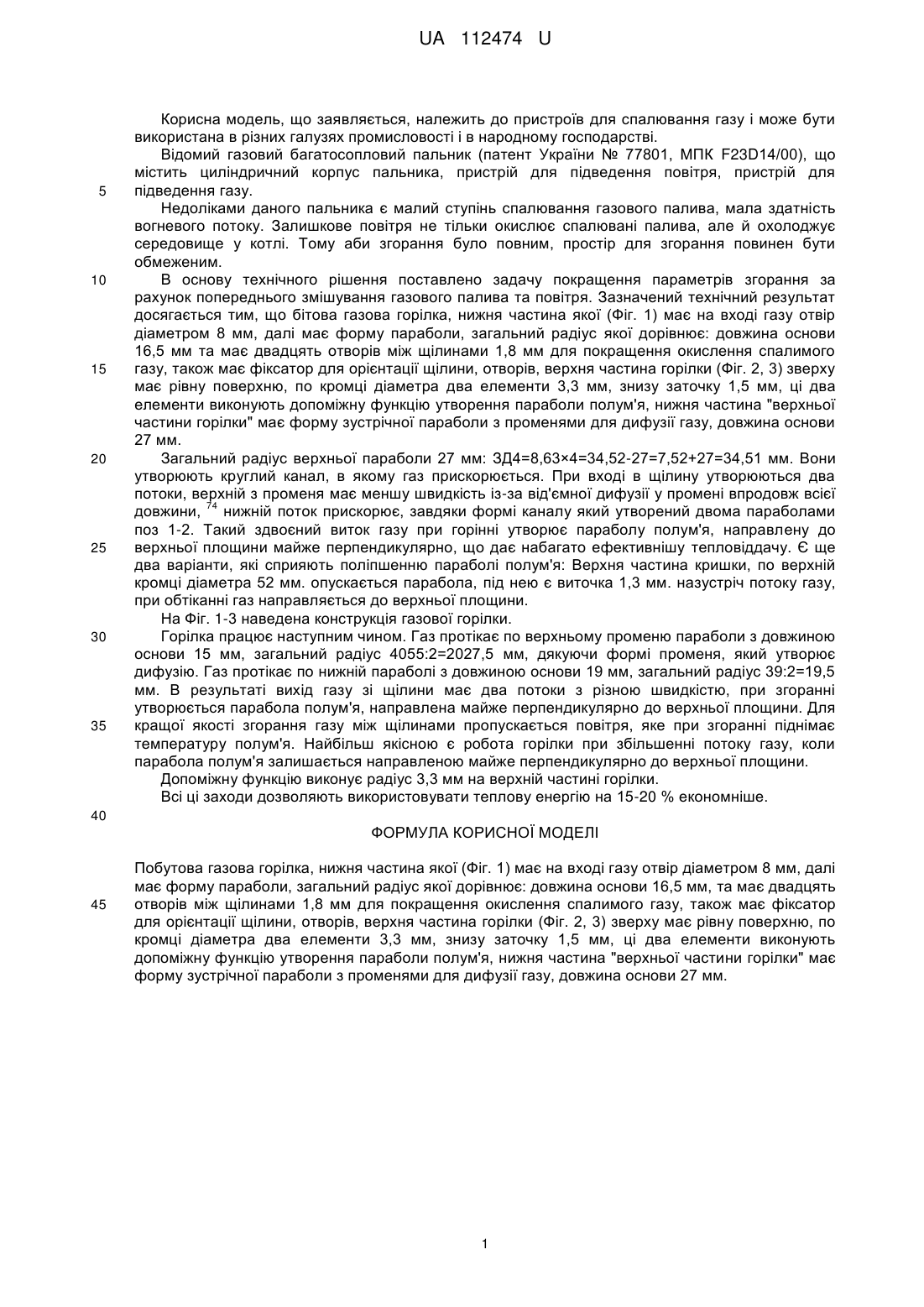

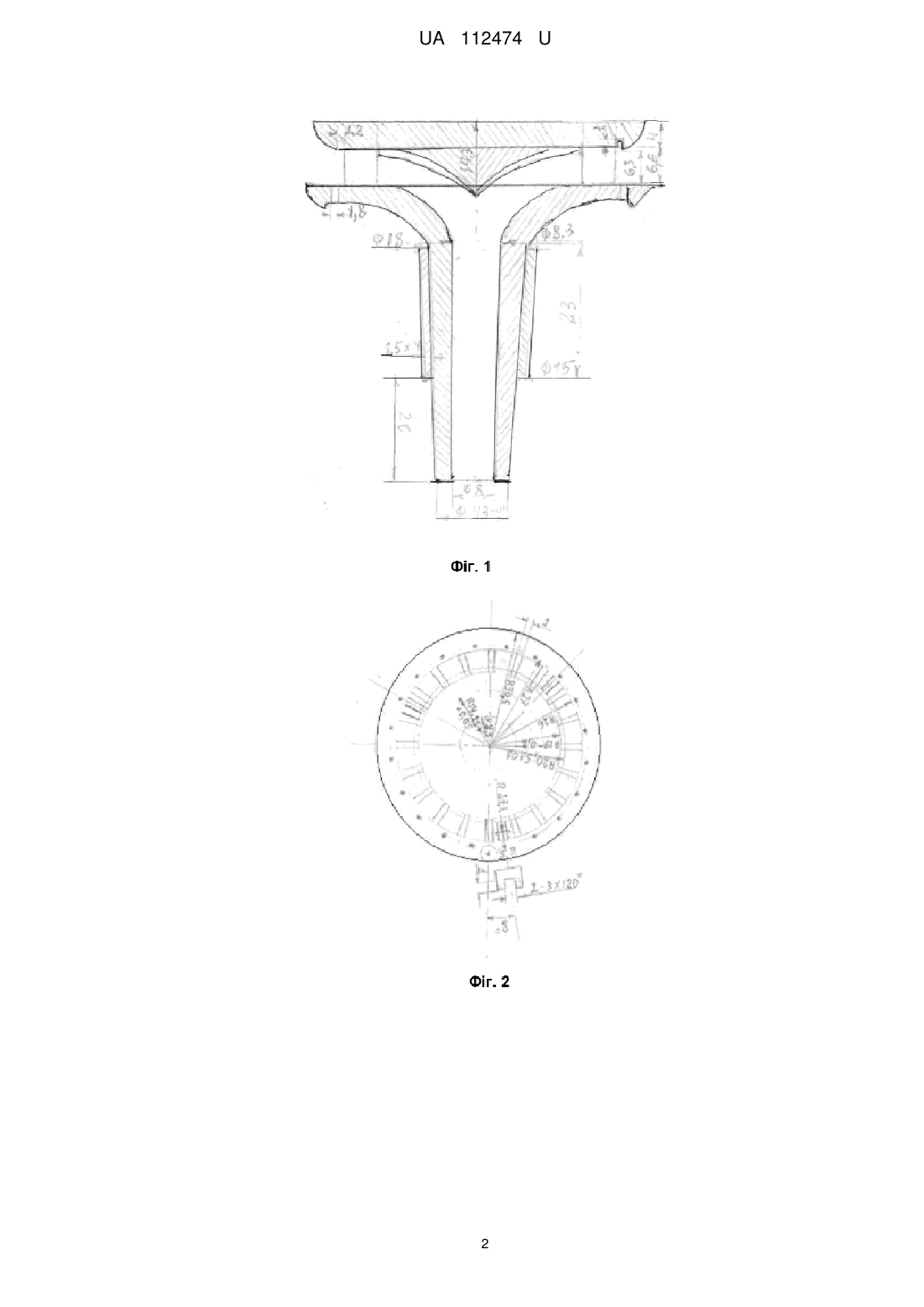

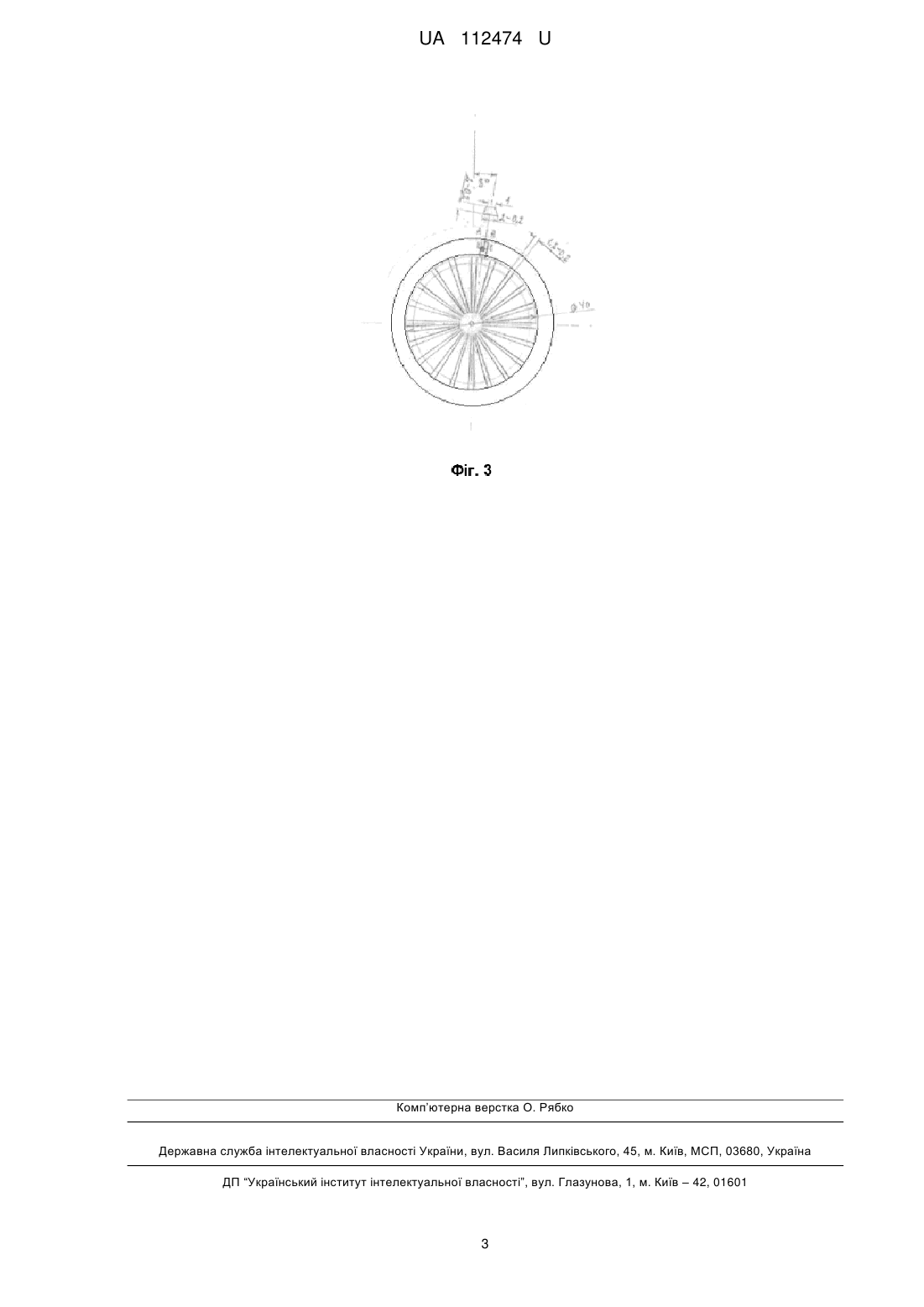

Реферат: UA 112474 U UA 112474 U 5 10 15 20 25 30 35 Корисна модель, що заявляється, належить до пристроїв для спалювання газу і може бути використана в різних галузях промисловості і в народному господарстві. Відомий газовий багатосопловий пальник (патент України № 77801, МПК F23D14/00), що містить циліндричний корпус пальника, пристрій для підведення повітря, пристрій для підведення газу. Недоліками даного пальника є малий ступінь спалювання газового палива, мала здатність вогневого потоку. Залишкове повітря не тільки окислює спалювані палива, але й охолоджує середовище у котлі. Тому аби згорання було повним, простір для згорання повинен бути обмеженим. В основу технічного рішення поставлено задачу покращення параметрів згорання за рахунок попереднього змішування газового палива та повітря. Зазначений технічний результат досягається тим, що бітова газова горілка, нижня частина якої (Фіг. 1) має на вході газу отвір діаметром 8 мм, далі має форму параболи, загальний радіус якої дорівнює: довжина основи 16,5 мм та має двадцять отворів між щілинами 1,8 мм для покращення окислення спалимого газу, також має фіксатор для орієнтації щілини, отворів, верхня частина горілки (Фіг. 2, 3) зверху має рівну поверхню, по кромці діаметра два елементи 3,3 мм, знизу заточку 1,5 мм, ці два елементи виконують допоміжну функцію утворення параболи полум'я, нижня частина "верхньої частини горілки" має форму зустрічної параболи з променями для дифузії газу, довжина основи 27 мм. Загальний радіус верхньої параболи 27 мм: ЗД4=8,63×4=34,52-27=7,52+27=34,51 мм. Вони утворюють круглий канал, в якому газ прискорюється. При вході в щілину утворюються два потоки, верхній з променя має меншу швидкість із-за від'ємної дифузії у промені впродовж всієї 74 довжини, нижній поток прискорює, завдяки формі каналу який утворений двома параболами поз 1-2. Такий здвоєний виток газу при горінні утворює параболу полум'я, направлену до верхньої площини майже перпендикулярно, що дає набагато ефективнішу тепловіддачу. Є ще два варіанти, які сприяють поліпшенню параболі полум'я: Верхня частина кришки, по верхній кромці діаметра 52 мм. опускається парабола, під нею є виточка 1,3 мм. назустріч потоку газу, при обтіканні газ направляється до верхньої площини. На Фіг. 1-3 наведена конструкція газової горілки. Горілка працює наступним чином. Газ протікає по верхньому променю параболи з довжиною основи 15 мм, загальний радіус 4055:2=2027,5 мм, дякуючи формі променя, який утворює дифузію. Газ протікає по нижній параболі з довжиною основи 19 мм, загальний радіус 39:2=19,5 мм. В результаті вихід газу зі щілини має два потоки з різною швидкістю, при згоранні утворюється парабола полум'я, направлена майже перпендикулярно до верхньої площини. Для кращої якості згорання газу між щілинами пропускається повітря, яке при згоранні піднімає температуру полум'я. Найбільш якісною є робота горілки при збільшенні потоку газу, коли парабола полум'я залишається направленою майже перпендикулярно до верхньої площини. Допоміжну функцію виконує радіус 3,3 мм на верхній частині горілки. Всі ці заходи дозволяють використовувати теплову енергію на 15-20 % економніше. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Побутова газова горілка, нижня частина якої (Фіг. 1) має на вході газу отвір діаметром 8 мм, далі має форму параболи, загальний радіус якої дорівнює: довжина основи 16,5 мм, та має двадцять отворів між щілинами 1,8 мм для покращення окислення спалимого газу, також має фіксатор для орієнтації щілини, отворів, верхня частина горілки (Фіг. 2, 3) зверху має рівну поверхню, по кромці діаметра два елементи 3,3 мм, знизу заточку 1,5 мм, ці два елементи виконують допоміжну функцію утворення параболи полум'я, нижня частина "верхньої частини горілки" має форму зустрічної параболи з променями для дифузії газу, довжина основи 27 мм. 1 UA 112474 U 2 UA 112474 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
