Кабель судновий герметизований вогнестійкий

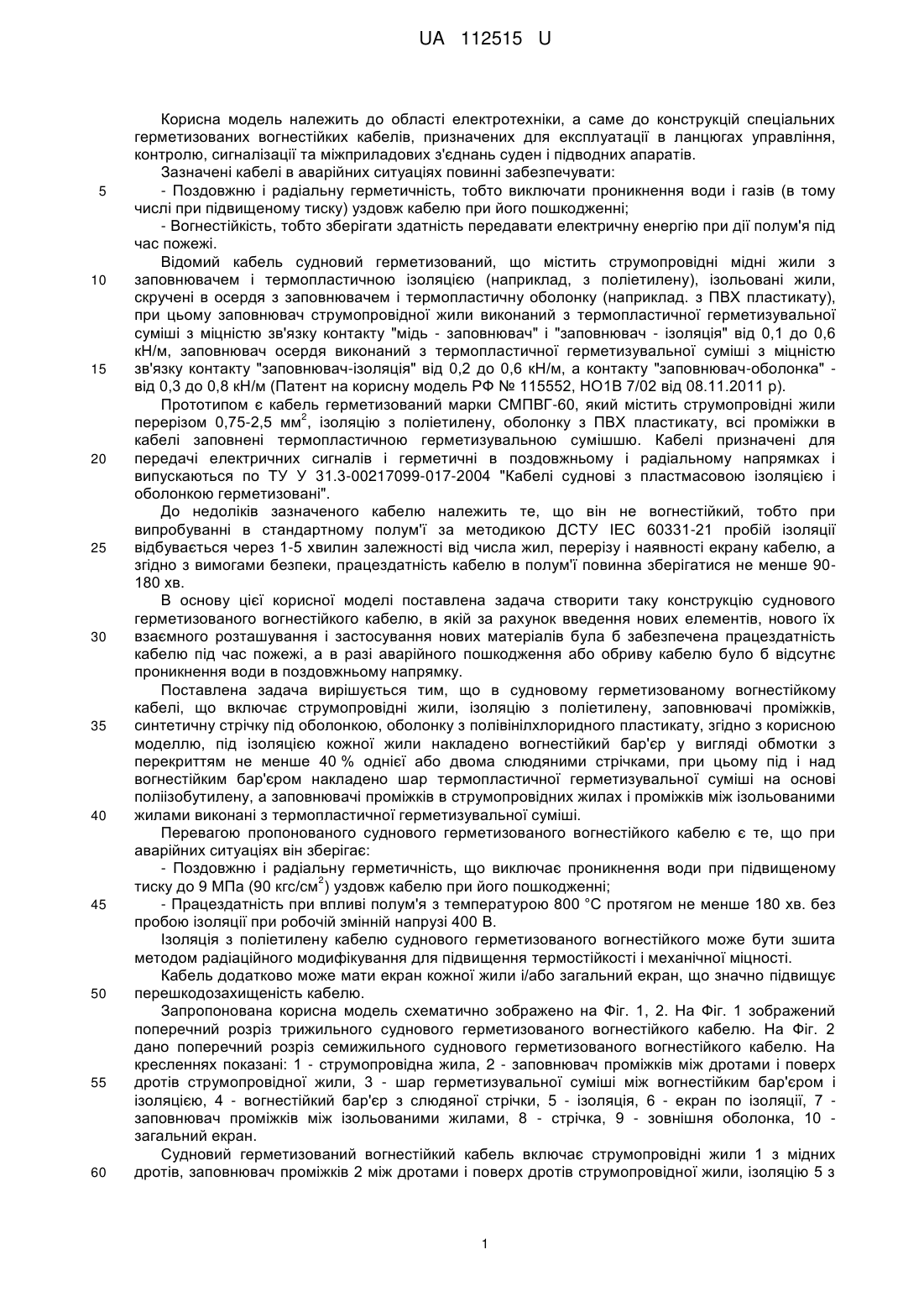

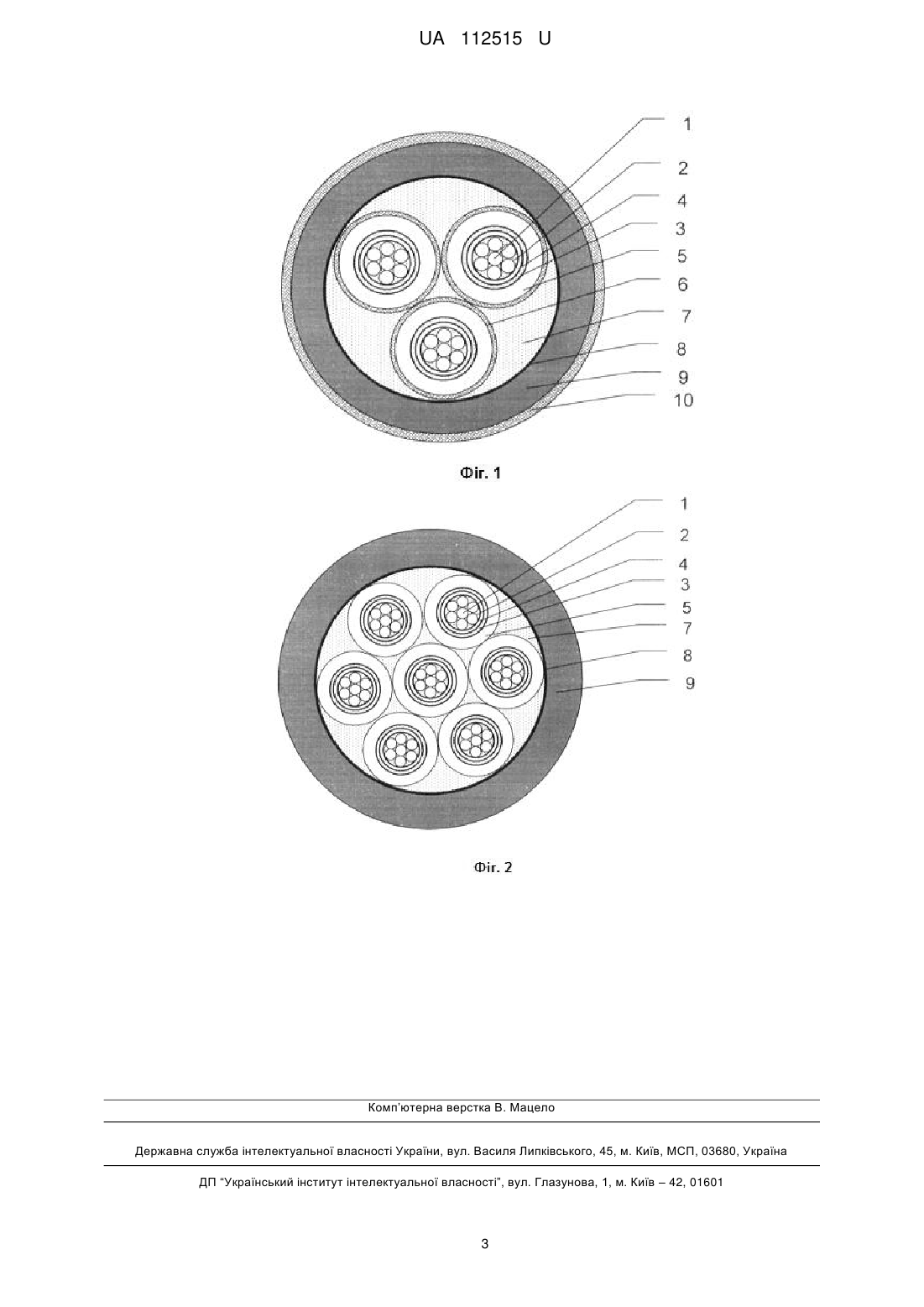

Реферат: Кабель судновий герметизований вогнестійкий включає струмопровідні жили, ізоляцію з поліетилену, заповнювачі проміжків, синтетичну стрічку під оболонкою, оболонку з полівінілхлоридного пластикату. Під ізоляцією кожної жили накладено вогнестійкий бар'єр у вигляді обмотки з перекриттям не менше 40 % однією або двома слюдяними стрічками. Між вогнестійким бар'єром і поліетиленовою ізоляцією накладено шар термопластичної герметизувальної суміші на основі поліізобутилену. UA 112515 U (54) КАБЕЛЬ СУДНОВИЙ ГЕРМЕТИЗОВАНИЙ ВОГНЕСТІЙКИЙ UA 112515 U UA 112515 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до конструкцій спеціальних герметизованих вогнестійких кабелів, призначених для експлуатації в ланцюгах управління, контролю, сигналізації та міжприладових з'єднань суден і підводних апаратів. Зазначені кабелі в аварійних ситуаціях повинні забезпечувати: - Поздовжню і радіальну герметичність, тобто виключати проникнення води і газів (в тому числі при підвищеному тиску) уздовж кабелю при його пошкодженні; - Вогнестійкість, тобто зберігати здатність передавати електричну енергію при дії полум'я під час пожежі. Відомий кабель судновий герметизований, що містить струмопровідні мідні жили з заповнювачем і термопластичною ізоляцією (наприклад, з поліетилену), ізольовані жили, скручені в осердя з заповнювачем і термопластичну оболонку (наприклад. з ПВХ пластикату), при цьому заповнювач струмопровідної жили виконаний з термопластичної герметизувальної суміші з міцністю зв'язку контакту "мідь - заповнювач" і "заповнювач - ізоляція" від 0,1 до 0,6 кН/м, заповнювач осердя виконаний з термопластичної герметизувальної суміші з міцністю зв'язку контакту "заповнювач-ізоляція" від 0,2 до 0,6 кН/м, а контакту "заповнювач-оболонка" від 0,3 до 0,8 кН/м (Патент на корисну модель РФ № 115552, НО1В 7/02 від 08.11.2011 р). Прототипом є кабель герметизований марки СМПВГ-60, який містить струмопровідні жили 2 перерізом 0,75-2,5 мм , ізоляцію з поліетилену, оболонку з ПВХ пластикату, всі проміжки в кабелі заповнені термопластичною герметизувальною сумішшю. Кабелі призначені для передачі електричних сигналів і герметичні в поздовжньому і радіальному напрямках і випускаються по ТУ У 31.3-00217099-017-2004 "Кабелі суднові з пластмасовою ізоляцією і оболонкою герметизовані". До недоліків зазначеного кабелю належить те, що він не вогнестійкий, тобто при випробуванні в стандартному полум'ї за методикою ДСТУ IЕС 60331-21 пробій ізоляції відбувається через 1-5 хвилин залежності від числа жил, перерізу і наявності екрану кабелю, а згідно з вимогами безпеки, працездатність кабелю в полум'ї повинна зберігатися не менше 90180 хв. В основу цієї корисної моделі поставлена задача створити таку конструкцію суднового герметизованого вогнестійкого кабелю, в якій за рахунок введення нових елементів, нового їх взаємного розташування і застосування нових матеріалів була б забезпечена працездатність кабелю під час пожежі, а в разі аварійного пошкодження або обриву кабелю було б відсутнє проникнення води в поздовжньому напрямку. Поставлена задача вирішується тим, що в судновому герметизованому вогнестійкому кабелі, що включає струмопровідні жили, ізоляцію з поліетилену, заповнювачі проміжків, синтетичну стрічку під оболонкою, оболонку з полівінілхлоридного пластикату, згідно з корисною моделлю, під ізоляцією кожної жили накладено вогнестійкий бар'єр у вигляді обмотки з перекриттям не менше 40 % однієї або двома слюдяними стрічками, при цьому під і над вогнестійким бар'єром накладено шар термопластичної герметизувальної суміші на основі поліізобутилену, а заповнювачі проміжків в струмопровідних жилах і проміжків між ізольованими жилами виконані з термопластичної герметизувальної суміші. Перевагою пропонованого суднового герметизованого вогнестійкого кабелю є те, що при аварійних ситуаціях він зберігає: - Поздовжню і радіальну герметичність, що виключає проникнення води при підвищеному 2 тиску до 9 МПа (90 кгс/см ) уздовж кабелю при його пошкодженні; - Працездатність при впливі полум'я з температурою 800 °C протягом не менше 180 хв. без пробою ізоляції при робочій змінній напрузі 400 В. Ізоляція з поліетилену кабелю суднового герметизованого вогнестійкого може бути зшита методом радіаційного модифікування для підвищення термостійкості і механічної міцності. Кабель додатково може мати екран кожної жили і/або загальний екран, що значно підвищує перешкодозахищеність кабелю. Запропонована корисна модель схематично зображено на Фіг. 1, 2. На Фіг. 1 зображений поперечний розріз трижильного суднового герметизованого вогнестійкого кабелю. На Фіг. 2 дано поперечний розріз семижильного суднового герметизованого вогнестійкого кабелю. На кресленнях показані: 1 - струмопровідна жила, 2 - заповнювач проміжків між дротами і поверх дротів струмопровідної жили, 3 - шар герметизувальної суміші між вогнестійким бар'єром і ізоляцією, 4 - вогнестійкий бар'єр з слюдяної стрічки, 5 - ізоляція, 6 - екран по ізоляції, 7 заповнювач проміжків між ізольованими жилами, 8 - стрічка, 9 - зовнішня оболонка, 10 загальний екран. Судновий герметизований вогнестійкий кабель включає струмопровідні жили 1 з мідних дротів, заповнювач проміжків 2 між дротами і поверх дротів струмопровідної жили, ізоляцію 5 з 1 UA 112515 U 5 10 15 20 25 30 поліетилену, зшитого методом радіаційного модифікування, екран 6 по ізоляції, заповнювач проміжків 7 між ізольованими жилами, синтетичну стрічку 8 під оболонкою 9, оболонку 9 з полівінілхлоридного пластикату, загальний екран 10. Під ізоляцією 5 кожної жили 1 є вогнестійкий бар'єр 4 у вигляді обмотки з перекриттям однією або двома слюдяними стрічками, між вогнестійким бар'єром 4 і поліетиленової ізоляцією 5 накладено шар 3 з термопластичної герметизувальної суміші. Приклад 1. Наведений на фіг. 1 судновий герметизований вогнестійкий кабель містить три 2 струмопровідних багатодротових жили 1 перерізом 1,5 мм . Проміжки між дротами кожної жили заповнені герметизувальною сумішшю 2 на основі поліізобутилену. По кожній струмопровідній жилі послідовно накладені: шар термопластичної герметизувальної суміші 2 на основі поліізобутилену, вогнестійкий бар'єр 4 у вигляді обмотки з перекриттям не менше 40 % двома слюдяними стрічками, причому шар 3 з термопластичної герметизувальної суміші на основі поліізобутилену накладений під і над вогнестійким бар'єром 4, ізоляція 5 з поліетилену, зшитого методом радіаційного модифікування, екран 6 по ізоляції у вигляді повиву з мідних дротів із заповненням проміжків герметизувальною сумішшю на основі поліізобутилену. Три ізольовані герметизовані вогнестійкі екрановані жили скручені в осердя, при цьому проміжки між ізольованими жилами заповнені термопластичною герметизувальною сумішшю 7 на основі поліізобутилену. Поверх осердя накладена обмотка з полівінілхлоридної плівки 8, оболонка 9 з полівінілхлоридного пластикату і загальний екран 10 у вигляді обплетення з мідних луджених дротів. Приклад 2. Наведений на фіг. 2 судновий герметизований вогнестійкий кабель містить сім 2 струмопровідних багатодротових жил 1 перерізом 0,5 мм . Проміжки між дротами кожної жили заповнені термопластичною герметизувальною сумішшю 2 на основі поліізобутилену. По кожній струмопровідній жилі послідовно накладені: шар термопластичної герметизувальної суміші 2 на основі поліізобутилену, вогнестійкий бар'єр 4 у вигляді обмотки з перекриттям не менше 40 % двома слюдяними стрічками, причому шар 3 з термопластичної герметизувальної суміші на основі поліізобутилену накладений під і над вогнестійким бар'єром 4, ізоляція 5 з поліетилену, зшитого методом радіаційного модифікування. Сім ізольованих герметизованих вогнестійких жил скручені в осердя, при цьому проміжки між ізольованими жилами заповнені термопластичною герметизувальною сумішшю 7 на основі поліізобутилену. Поверх осердя накладена обмотка з полівінілхлоридної плівки 8, оболонка 9 з полівінілхлоридного пластикату. Пропоновану корисну модель кабелю можна реалізувати в серійному виробництві, заявлені технічні характеристики підтверджені відповідними випробуваннями зразків. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Кабель судновий герметизований вогнестійкий, що включає струмопровідні жили, ізоляцію з поліетилену, заповнювачі проміжків, синтетичну стрічку під оболонкою, оболонку з полівінілхлоридного пластикату, який відрізняється тим, що під ізоляцією кожної жили накладено вогнестійкий бар'єр у вигляді обмотки з перекриттям не менше 40 % однією або двома слюдяними стрічками, при цьому між вогнестійким бар'єром і поліетиленовою ізоляцією накладено шар термопластичної герметизувальної суміші на основі поліізобутилену. 2. Кабель за п. 1, який відрізняється тим, що ізоляція з поліетилену зшита методом радіаційного модифікування. 3. Кабель за будь-яким з пп. 1, 2, який відрізняється тим, що додатково має екран кожної жили і/або загальний екран. 2 UA 112515 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
