Кабель судновий у пластмасовій оболонці

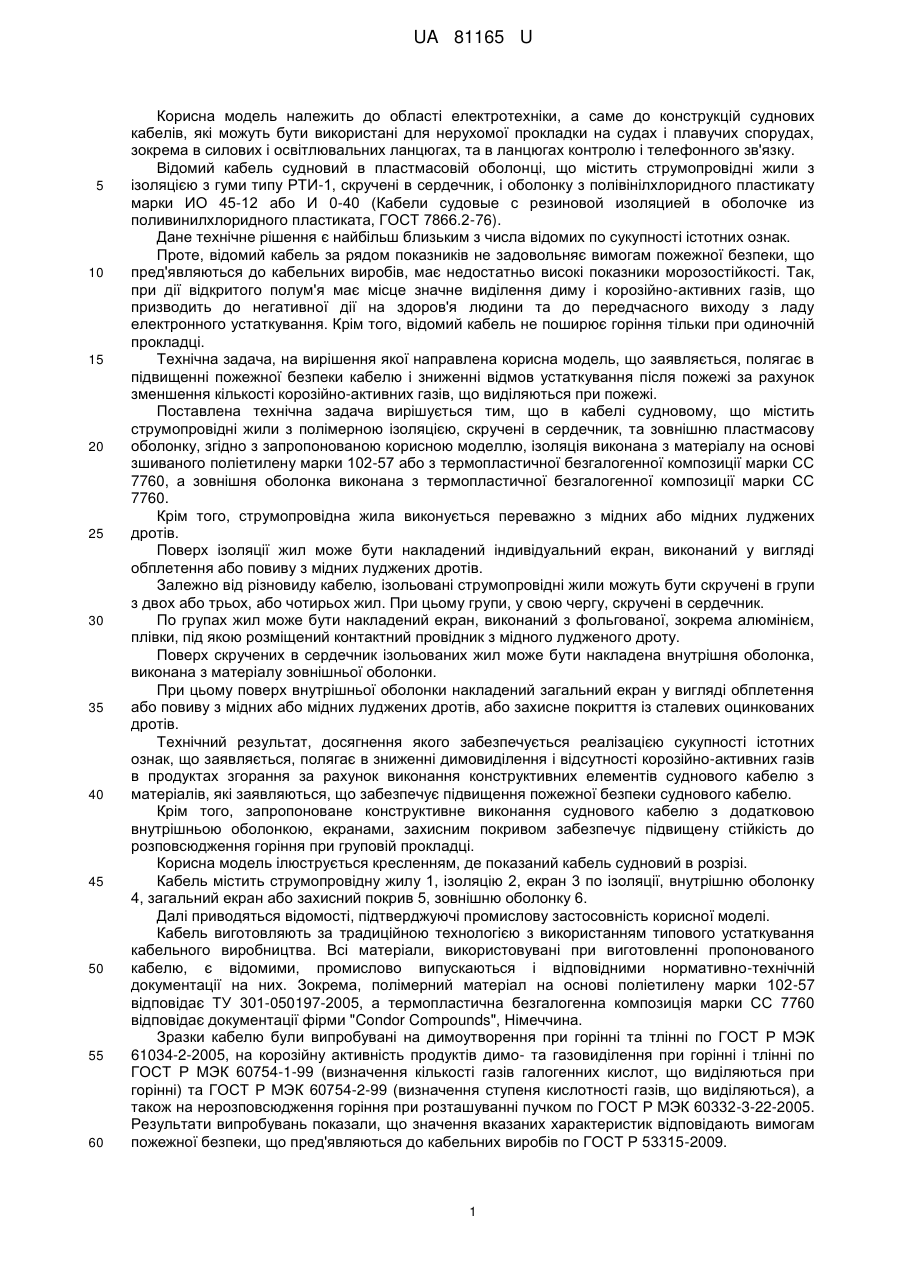

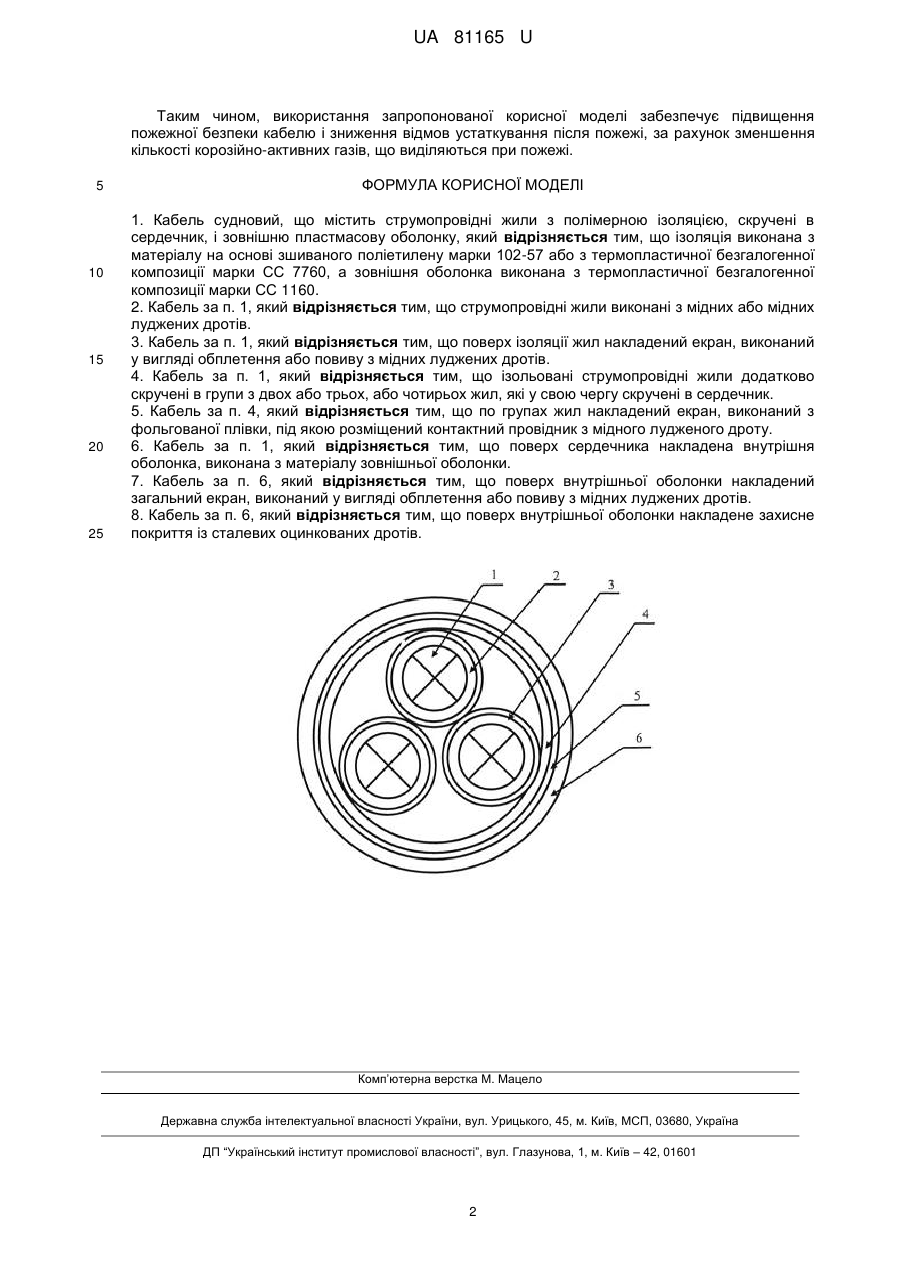

Реферат: Кабель судновий містить струмопровідні жили з полімерною ізоляцією, скручені в сердечник, і зовнішню пластмасову оболонку. Ізоляція виконана з матеріалу на основі зшиваного поліетилену марки 102-57 або з термопластичної безгалогенної композиції марки СС 7760, а зовнішня оболонка виконана з термопластичної безгалогенної композиції марки СС 1160. UA 81165 U (12) UA 81165 U UA 81165 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до конструкцій суднових кабелів, які можуть бути використані для нерухомої прокладки на судах і плавучих спорудах, зокрема в силових і освітлювальних ланцюгах, та в ланцюгах контролю і телефонного зв'язку. Відомий кабель судновий в пластмасовій оболонці, що містить струмопровідні жили з ізоляцією з гуми типу РТИ-1, скручені в сердечник, і оболонку з полівінілхлоридного пластикату марки ИО 45-12 або И 0-40 (Кабели судовые с резиновой изоляцией в оболочке из поливинилхлоридного пластиката, ГОСТ 7866.2-76). Дане технічне рішення є найбільш близьким з числа відомих по сукупності істотних ознак. Проте, відомий кабель за рядом показників не задовольняє вимогам пожежної безпеки, що пред'являються до кабельних виробів, має недостатньо високі показники морозостійкості. Так, при дії відкритого полум'я має місце значне виділення диму і корозійно-активних газів, що призводить до негативної дії на здоров'я людини та до передчасного виходу з ладу електронного устаткування. Крім того, відомий кабель не поширює горіння тільки при одиночній прокладці. Технічна задача, на вирішення якої направлена корисна модель, що заявляється, полягає в підвищенні пожежної безпеки кабелю і зниженні відмов устаткування після пожежі за рахунок зменшення кількості корозійно-активних газів, що виділяються при пожежі. Поставлена технічна задача вирішується тим, що в кабелі судновому, що містить струмопровідні жили з полімерною ізоляцією, скручені в сердечник, та зовнішню пластмасову оболонку, згідно з запропонованою корисною моделлю, ізоляція виконана з матеріалу на основі зшиваного поліетилену марки 102-57 або з термопластичної безгалогенної композиції марки СС 7760, а зовнішня оболонка виконана з термопластичної безгалогенної композиції марки СС 7760. Крім того, струмопровідна жила виконується переважно з мідних або мідних луджених дротів. Поверх ізоляції жил може бути накладений індивідуальний екран, виконаний у вигляді обплетення або повиву з мідних луджених дротів. Залежно від різновиду кабелю, ізольовані струмопровідні жили можуть бути скручені в групи з двох або трьох, або чотирьох жил. При цьому групи, у свою чергу, скручені в сердечник. По групах жил може бути накладений екран, виконаний з фольгованої, зокрема алюмінієм, плівки, під якою розміщений контактний провідник з мідного лудженого дроту. Поверх скручених в сердечник ізольованих жил може бути накладена внутрішня оболонка, виконана з матеріалу зовнішньої оболонки. При цьому поверх внутрішньої оболонки накладений загальний екран у вигляді обплетення або повиву з мідних або мідних луджених дротів, або захисне покриття із сталевих оцинкованих дротів. Технічний результат, досягнення якого забезпечується реалізацією сукупності істотних ознак, що заявляється, полягає в зниженні димовиділення і відсутності корозійно-активних газів в продуктах згорання за рахунок виконання конструктивних елементів суднового кабелю з матеріалів, які заявляються, що забезпечує підвищення пожежної безпеки суднового кабелю. Крім того, запропоноване конструктивне виконання суднового кабелю з додатковою внутрішньою оболонкою, екранами, захисним покривом забезпечує підвищену стійкість до розповсюдження горіння при груповій прокладці. Корисна модель ілюструється кресленням, де показаний кабель судновий в розрізі. Кабель містить струмопровідну жилу 1, ізоляцію 2, екран 3 по ізоляції, внутрішню оболонку 4, загальний екран або захисний покрив 5, зовнішню оболонку 6. Далі приводяться відомості, підтверджуючі промислову застосовність корисної моделі. Кабель виготовляють за традиційною технологією з використанням типового устаткування кабельного виробництва. Всі матеріали, використовувані при виготовленні пропонованого кабелю, є відомими, промислово випускаються і відповідними нормативно-технічній документації на них. Зокрема, полімерний матеріал на основі поліетилену марки 102-57 відповідає ТУ 301-050197-2005, а термопластична безгалогенна композиція марки СС 7760 відповідає документації фірми "Condor Compounds", Німеччина. Зразки кабелю були випробувані на димоутворення при горінні та тлінні по ГОСТ Р МЭК 61034-2-2005, на корозійну активність продуктів димо- та газовиділення при горінні і тлінні по ГОСТ Р МЭК 60754-1-99 (визначення кількості газів галогенних кислот, що виділяються при горінні) та ГОСТ Р МЭК 60754-2-99 (визначення ступеня кислотності газів, що виділяються), а також на нерозповсюдження горіння при розташуванні пучком по ГОСТ Р МЭК 60332-3-22-2005. Результати випробувань показали, що значення вказаних характеристик відповідають вимогам пожежної безпеки, що пред'являються до кабельних виробів по ГОСТ Р 53315-2009. 1 UA 81165 U Таким чином, використання запропонованої корисної моделі забезпечує підвищення пожежної безпеки кабелю і зниження відмов устаткування після пожежі, за рахунок зменшення кількості корозійно-активних газів, що виділяються при пожежі. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабель судновий, що містить струмопровідні жили з полімерною ізоляцією, скручені в сердечник, і зовнішню пластмасову оболонку, який відрізняється тим, що ізоляція виконана з матеріалу на основі зшиваного поліетилену марки 102-57 або з термопластичної безгалогенної композиції марки СС 7760, а зовнішня оболонка виконана з термопластичної безгалогенної композиції марки СС 1160. 2. Кабель за п. 1, який відрізняється тим, що струмопровідні жили виконані з мідних або мідних луджених дротів. 3. Кабель за п. 1, який відрізняється тим, що поверх ізоляції жил накладений екран, виконаний у вигляді обплетення або повиву з мідних луджених дротів. 4. Кабель за п. 1, який відрізняється тим, що ізольовані струмопровідні жили додатково скручені в групи з двох або трьох, або чотирьох жил, які у свою чергу скручені в сердечник. 5. Кабель за п. 4, який відрізняється тим, що по групах жил накладений екран, виконаний з фольгованої плівки, під якою розміщений контактний провідник з мідного лудженого дроту. 6. Кабель за п. 1, який відрізняється тим, що поверх сердечника накладена внутрішня оболонка, виконана з матеріалу зовнішньої оболонки. 7. Кабель за п. 6, який відрізняється тим, що поверх внутрішньої оболонки накладений загальний екран, виконаний у вигляді обплетення або повиву з мідних луджених дротів. 8. Кабель за п. 6, який відрізняється тим, що поверх внутрішньої оболонки накладене захисне покриття із сталевих оцинкованих дротів. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
