Широкосмуговий шнек

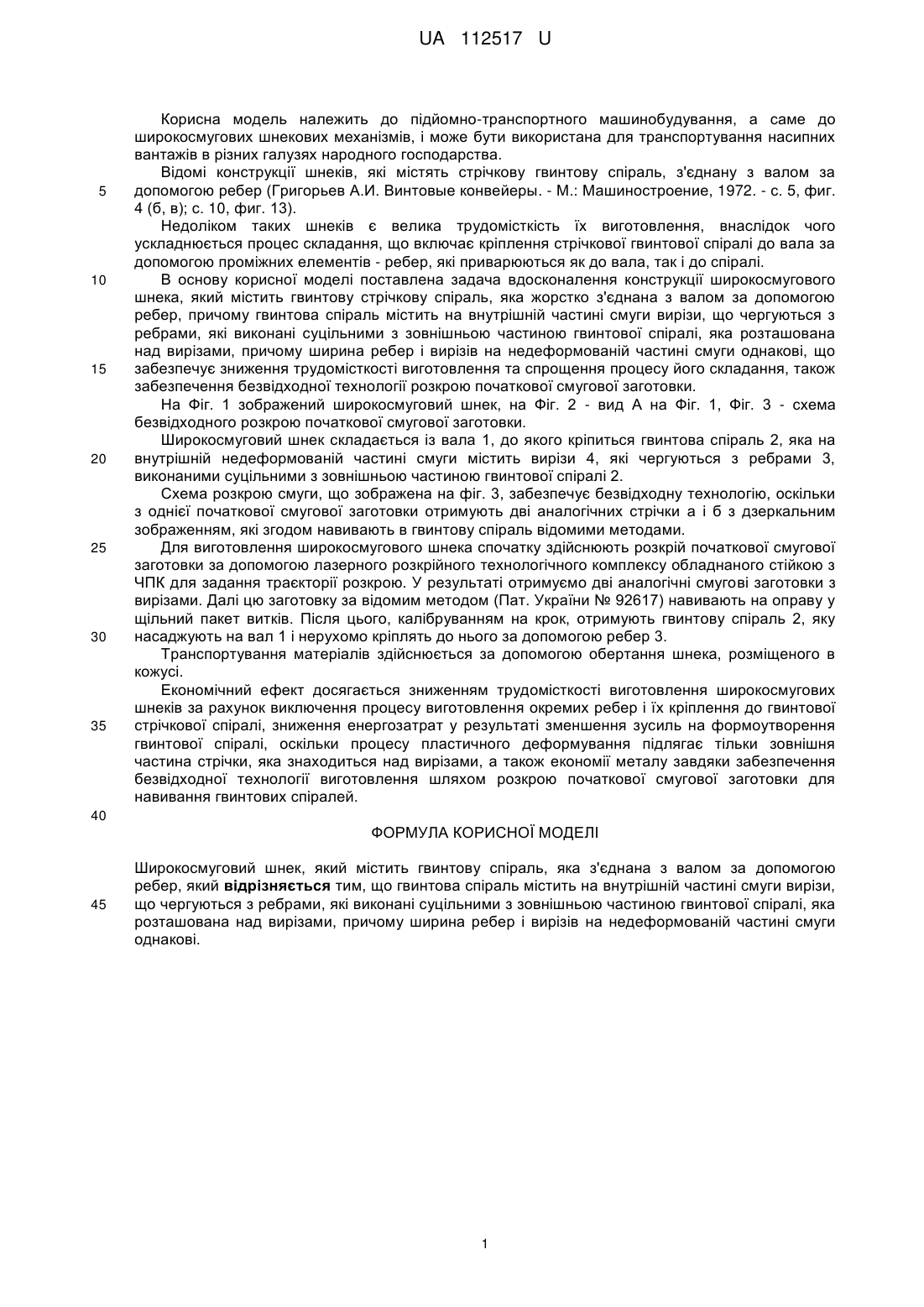

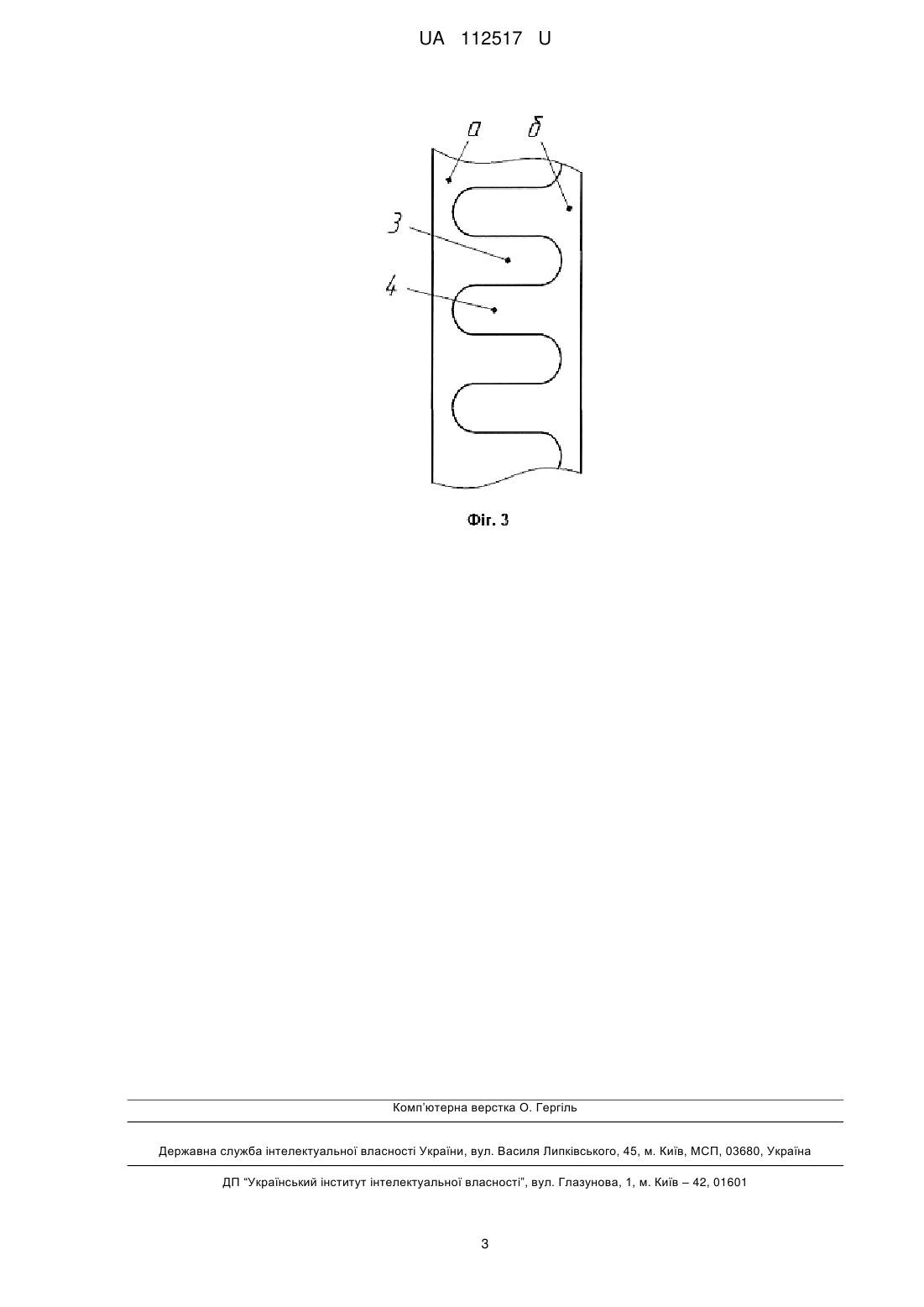

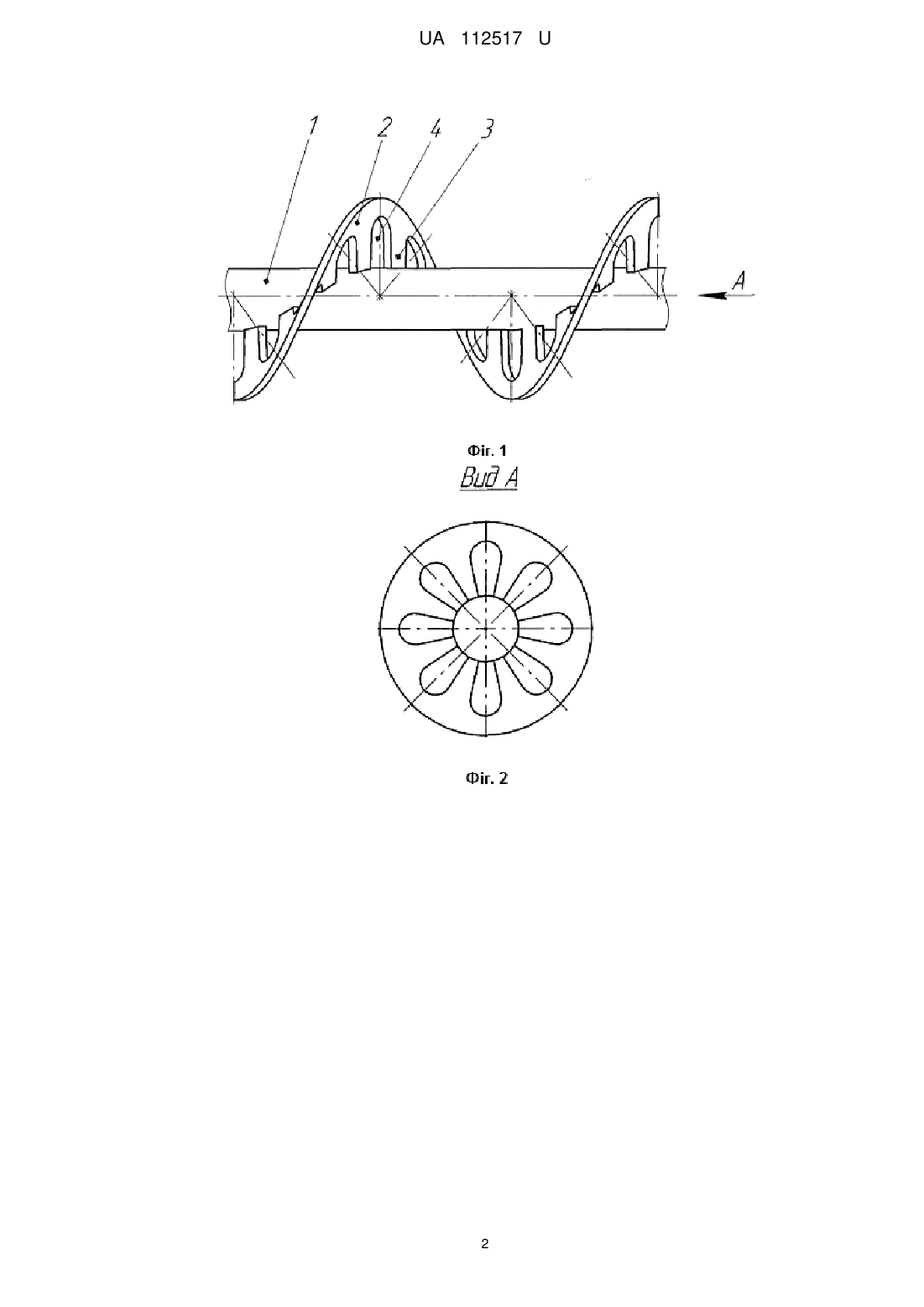

Реферат: Широкосмуговий шнек, який містить гвинтову спіраль, яка з'єднана з валом за допомогою ребер, причому гвинтова спіраль містить на внутрішній частині смуги вирізи, що чергуються з ребрами, які виконані суцільними з зовнішньою частиною гвинтової спіралі, яка розташована над вирізами, причому ширина ребер і вирізів на недеформованій частині смуги однакові. UA 112517 U (54) ШИРОКОСМУГОВИЙ ШНЕК UA 112517 U UA 112517 U 5 10 15 20 25 30 35 Корисна модель належить до підйомно-транспортного машинобудування, а саме до широкосмугових шнекових механізмів, і може бути використана для транспортування насипних вантажів в різних галузях народного господарства. Відомі конструкції шнеків, які містять стрічкову гвинтову спіраль, з'єднану з валом за допомогою ребер (Григорьев А.И. Винтовые конвейеры. - М.: Машиностроение, 1972. - с. 5, фиг. 4 (б, в); с. 10, фиг. 13). Недоліком таких шнеків є велика трудомісткість їх виготовлення, внаслідок чого ускладнюється процес складання, що включає кріплення стрічкової гвинтової спіралі до вала за допомогою проміжних елементів - ребер, які приварюються як до вала, так і до спіралі. В основу корисної моделі поставлена задача вдосконалення конструкції широкосмугового шнека, який містить гвинтову стрічкову спіраль, яка жорстко з'єднана з валом за допомогою ребер, причому гвинтова спіраль містить на внутрішній частині смуги вирізи, що чергуються з ребрами, які виконані суцільними з зовнішньою частиною гвинтової спіралі, яка розташована над вирізами, причому ширина ребер і вирізів на недеформованій частині смуги однакові, що забезпечує зниження трудомісткості виготовлення та спрощення процесу його складання, також забезпечення безвідходної технології розкрою початкової смугової заготовки. На Фіг. 1 зображений широкосмуговий шнек, на Фіг. 2 - вид А на Фіг. 1, Фіг. 3 - схема безвідходного розкрою початкової смугової заготовки. Широкосмуговий шнек складається із вала 1, до якого кріпиться гвинтова спіраль 2, яка на внутрішній недеформованій частині смуги містить вирізи 4, які чергуються з ребрами 3, виконаними суцільними з зовнішньою частиною гвинтової спіралі 2. Схема розкрою смуги, що зображена на фіг. 3, забезпечує безвідходну технологію, оскільки з однієї початкової смугової заготовки отримують дві аналогічних стрічки а і б з дзеркальним зображенням, які згодом навивають в гвинтову спіраль відомими методами. Для виготовлення широкосмугового шнека спочатку здійснюють розкрій початкової смугової заготовки за допомогою лазерного розкрійного технологічного комплексу обладнаного стійкою з ЧПК для задання траєкторії розкрою. У результаті отримуємо дві аналогічні смугові заготовки з вирізами. Далі цю заготовку за відомим методом (Пат. України № 92617) навивають на оправу у щільний пакет витків. Після цього, калібруванням на крок, отримують гвинтову спіраль 2, яку насаджують на вал 1 і нерухомо кріплять до нього за допомогою ребер 3. Транспортування матеріалів здійснюється за допомогою обертання шнека, розміщеного в кожусі. Економічний ефект досягається зниженням трудомісткості виготовлення широкосмугових шнеків за рахунок виключення процесу виготовлення окремих ребер і їх кріплення до гвинтової стрічкової спіралі, зниження енергозатрат у результаті зменшення зусиль на формоутворення гвинтової спіралі, оскільки процесу пластичного деформування підлягає тільки зовнішня частина стрічки, яка знаходиться над вирізами, а також економії металу завдяки забезпечення безвідходної технології виготовлення шляхом розкрою початкової смугової заготовки для навивання гвинтових спіралей. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Широкосмуговий шнек, який містить гвинтову спіраль, яка з'єднана з валом за допомогою ребер, який відрізняється тим, що гвинтова спіраль містить на внутрішній частині смуги вирізи, що чергуються з ребрами, які виконані суцільними з зовнішньою частиною гвинтової спіралі, яка розташована над вирізами, причому ширина ребер і вирізів на недеформованій частині смуги однакові. 1 UA 112517 U 2 UA 112517 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
