Модифікований пристрій для комбінованої тракції хребта

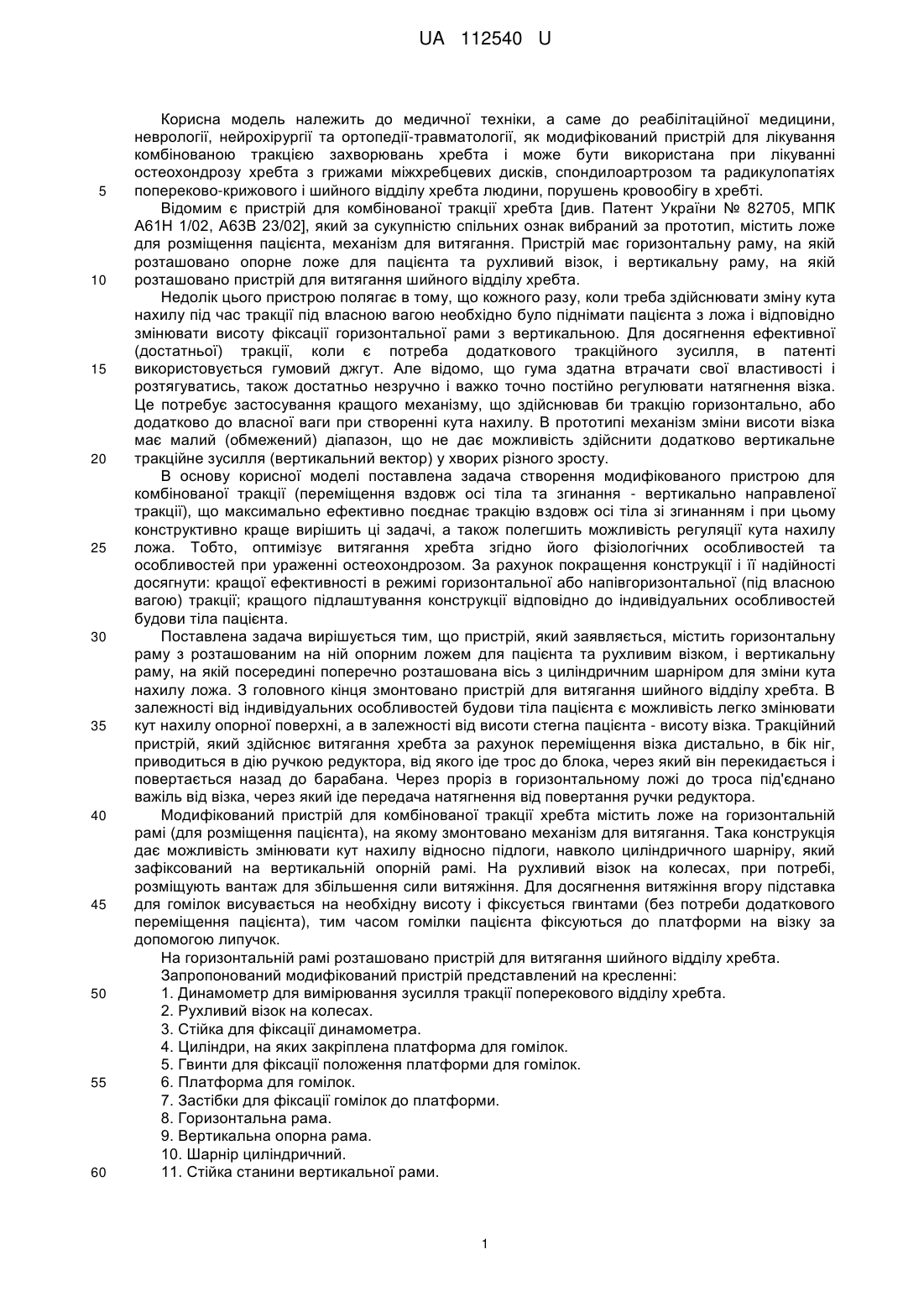

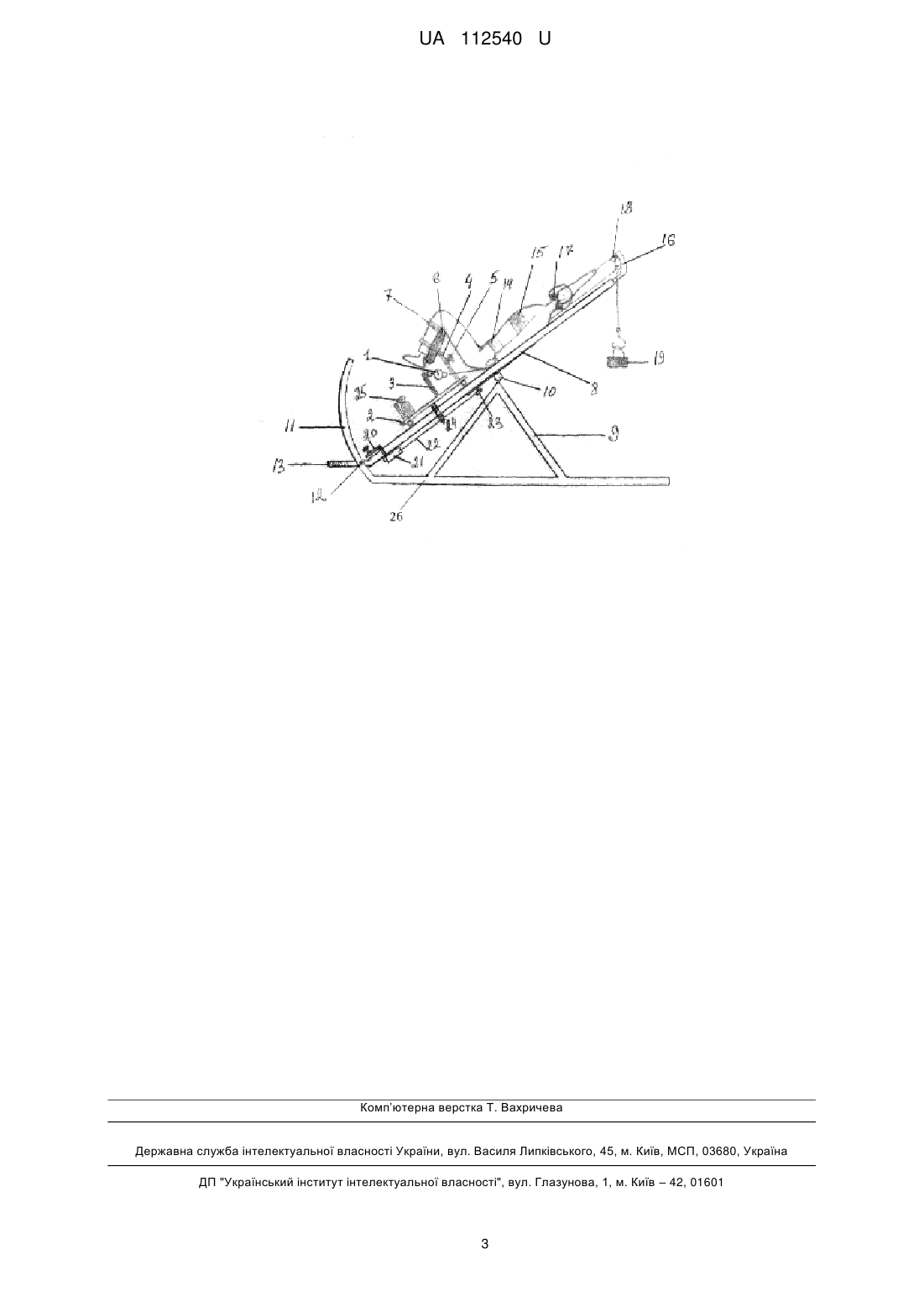

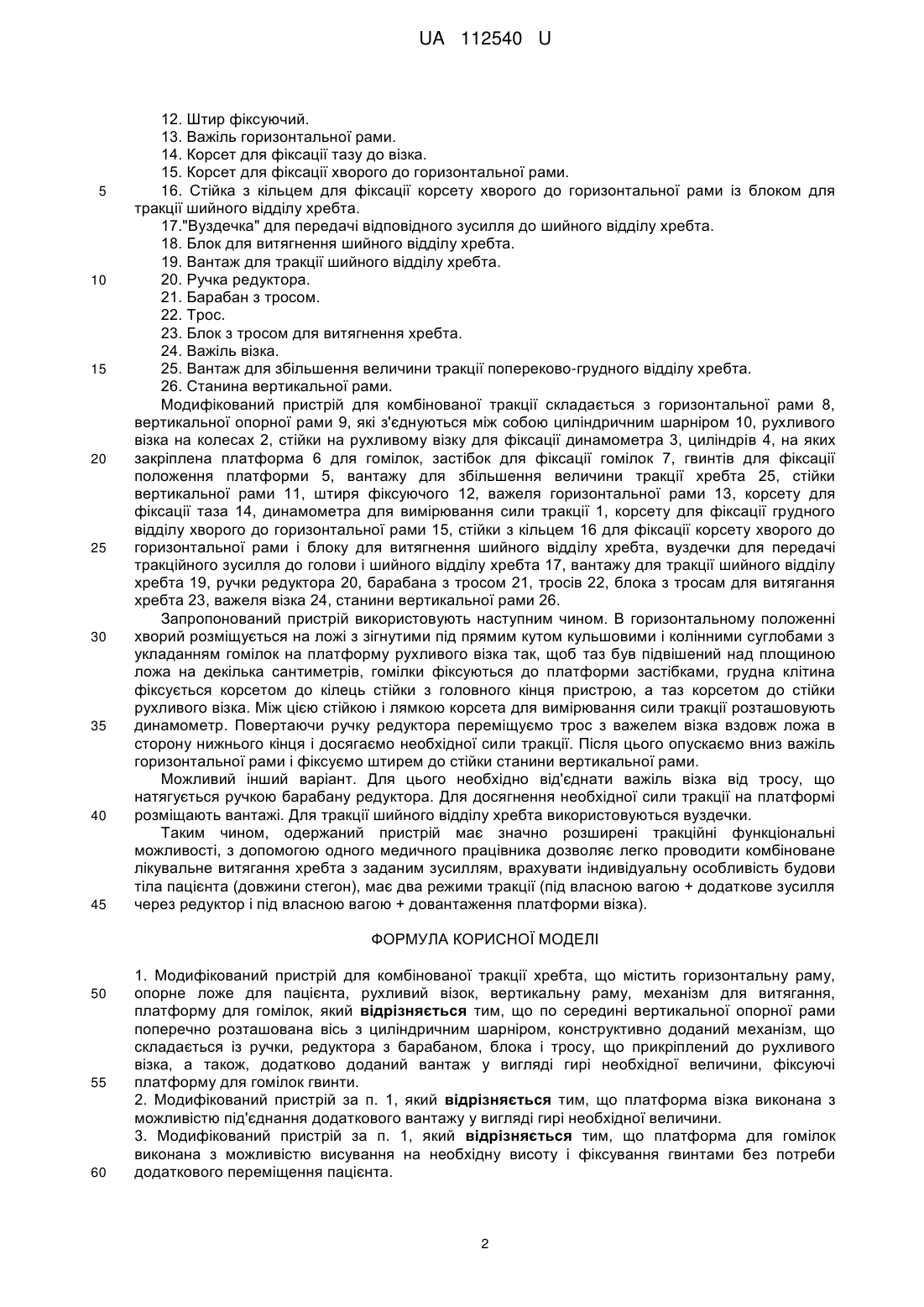

Реферат: Модифікований пристрій для комбінованої тракції хребта містить горизонтальну раму, опорне ложе для пацієнта, рухливий візок, вертикальну раму, механізм для витягання, платформу для гомілок. По середині вертикальної опорної рами поперечно розташована вісь з циліндричним шарніром, конструктивно доданий механізм, що складається із ручки, редуктора з барабаном, блока і тросу, що прикріплений до рухливого візка, а також, додатково доданий вантаж у вигляді гирі необхідної величини, фіксуючі платформу для гомілок гвинти. UA 112540 U (12) UA 112540 U UA 112540 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до реабілітаційної медицини, неврології, нейрохірургії та ортопедії-травматології, як модифікований пристрій для лікування комбінованою тракцією захворювань хребта і може бути використана при лікуванні остеохондрозу хребта з грижами міжхребцевих дисків, спондилоартрозом та радикулопатіях попереково-крижового і шийного відділу хребта людини, порушень кровообігу в хребті. Відомим є пристрій для комбінованої тракції хребта [див. Патент України № 82705, МПК А61Н 1/02, А63В 23/02], який за сукупністю спільних ознак вибраний за прототип, містить ложе для розміщення пацієнта, механізм для витягання. Пристрій має горизонтальну раму, на якій розташовано опорне ложе для пацієнта та рухливий візок, і вертикальну раму, на якій розташовано пристрій для витягання шийного відділу хребта. Недолік цього пристрою полягає в тому, що кожного разу, коли треба здійснювати зміну кута нахилу під час тракції під власною вагою необхідно було піднімати пацієнта з ложа і відповідно змінювати висоту фіксації горизонтальної рами з вертикальною. Для досягнення ефективної (достатньої) тракції, коли є потреба додаткового тракційного зусилля, в патенті використовується гумовий джгут. Але відомо, що гума здатна втрачати свої властивості і розтягуватись, також достатньо незручно і важко точно постійно регулювати натягнення візка. Це потребує застосування кращого механізму, що здійснював би тракцію горизонтально, або додатково до власної ваги при створенні кута нахилу. В прототипі механізм зміни висоти візка має малий (обмежений) діапазон, що не дає можливість здійснити додатково вертикальне тракційне зусилля (вертикальний вектор) у хворих різного зросту. В основу корисної моделі поставлена задача створення модифікованого пристрою для комбінованої тракції (переміщення вздовж осі тіла та згинання - вертикально направленої тракції), що максимально ефективно поєднає тракцію вздовж осі тіла зі згинанням і при цьому конструктивно краще вирішить ці задачі, а також полегшить можливість регуляції кута нахилу ложа. Тобто, оптимізує витягання хребта згідно його фізіологічних особливостей та особливостей при ураженні остеохондрозом. За рахунок покращення конструкції і її надійності досягнути: кращої ефективності в режимі горизонтальної або напівгоризонтальної (під власною вагою) тракції; кращого підлаштування конструкції відповідно до індивідуальних особливостей будови тіла пацієнта. Поставлена задача вирішується тим, що пристрій, який заявляється, містить горизонтальну раму з розташованим на ній опорним ложем для пацієнта та рухливим візком, і вертикальну раму, на якій посередині поперечно розташована вісь з циліндричним шарніром для зміни кута нахилу ложа. З головного кінця змонтовано пристрій для витягання шийного відділу хребта. В залежності від індивідуальних особливостей будови тіла пацієнта є можливість легко змінювати кут нахилу опорної поверхні, а в залежності від висоти стегна пацієнта - висоту візка. Тракційний пристрій, який здійснює витягання хребта за рахунок переміщення візка дистально, в бік ніг, приводиться в дію ручкою редуктора, від якого іде трос до блока, через який він перекидається і повертається назад до барабана. Через проріз в горизонтальному ложі до троса під'єднано важіль від візка, через який іде передача натягнення від повертання ручки редуктора. Модифікований пристрій для комбінованої тракції хребта містить ложе на горизонтальній рамі (для розміщення пацієнта), на якому змонтовано механізм для витягання. Така конструкція дає можливість змінювати кут нахилу відносно підлоги, навколо циліндричного шарніру, який зафіксований на вертикальній опорній рамі. На рухливий візок на колесах, при потребі, розміщують вантаж для збільшення сили витяжіння. Для досягнення витяжіння вгору підставка для гомілок висувається на необхідну висоту і фіксується гвинтами (без потреби додаткового переміщення пацієнта), тим часом гомілки пацієнта фіксуються до платформи на візку за допомогою липучок. На горизонтальній рамі розташовано пристрій для витягання шийного відділу хребта. Запропонований модифікований пристрій представлений на кресленні: 1. Динамометр для вимірювання зусилля тракції поперекового відділу хребта. 2. Рухливий візок на колесах. 3. Стійка для фіксації динамометра. 4. Циліндри, на яких закріплена платформа для гомілок. 5. Гвинти для фіксації положення платформи для гомілок. 6. Платформа для гомілок. 7. Застібки для фіксації гомілок до платформи. 8. Горизонтальна рама. 9. Вертикальна опорна рама. 10. Шарнір циліндричний. 11. Стійка станини вертикальної рами. 1 UA 112540 U 5 10 15 20 25 30 35 40 45 12. Штир фіксуючий. 13. Важіль горизонтальної рами. 14. Корсет для фіксації тазу до візка. 15. Корсет для фіксації хворого до горизонтальної рами. 16. Стійка з кільцем для фіксації корсету хворого до горизонтальної рами із блоком для тракції шийного відділу хребта. 17."Вуздечка" для передачі відповідного зусилля до шийного відділу хребта. 18. Блок для витягнення шийного відділу хребта. 19. Вантаж для тракції шийного відділу хребта. 20. Ручка редуктора. 21. Барабан з тросом. 22. Трос. 23. Блок з тросом для витягнення хребта. 24. Важіль візка. 25. Вантаж для збільшення величини тракції попереково-грудного відділу хребта. 26. Станина вертикальної рами. Модифікований пристрій для комбінованої тракції складається з горизонтальної рами 8, вертикальної опорної рами 9, які з'єднуються між собою циліндричним шарніром 10, рухливого візка на колесах 2, стійки на рухливому візку для фіксації динамометра 3, циліндрів 4, на яких закріплена платформа 6 для гомілок, застібок для фіксації гомілок 7, гвинтів для фіксації положення платформи 5, вантажу для збільшення величини тракції хребта 25, стійки вертикальної рами 11, штиря фіксуючого 12, важеля горизонтальної рами 13, корсету для фіксації таза 14, динамометра для вимірювання сили тракції 1, корсету для фіксації грудного відділу хворого до горизонтальної рами 15, стійки з кільцем 16 для фіксації корсету хворого до горизонтальної рами і блоку для витягнення шийного відділу хребта, вуздечки для передачі тракційного зусилля до голови і шийного відділу хребта 17, вантажу для тракції шийного відділу хребта 19, ручки редуктора 20, барабана з тросом 21, тросів 22, блока з тросам для витягання хребта 23, важеля візка 24, станини вертикальної рами 26. Запропонований пристрій використовують наступним чином. В горизонтальному положенні хворий розміщується на ложі з зігнутими під прямим кутом кульшовими і колінними суглобами з укладанням гомілок на платформу рухливого візка так, щоб таз був підвішений над площиною ложа на декілька сантиметрів, гомілки фіксуються до платформи застібками, грудна клітина фіксується корсетом до кілець стійки з головного кінця пристрою, а таз корсетом до стійки рухливого візка. Між цією стійкою і лямкою корсета для вимірювання сили тракції розташовують динамометр. Повертаючи ручку редуктора переміщуємо трос з важелем візка вздовж ложа в сторону нижнього кінця і досягаємо необхідної сили тракції. Після цього опускаємо вниз важіль горизонтальної рами і фіксуємо штирем до стійки станини вертикальної рами. Можливий інший варіант. Для цього необхідно від'єднати важіль візка від тросу, що натягується ручкою барабану редуктора. Для досягнення необхідної сили тракції на платформі розміщають вантажі. Для тракції шийного відділу хребта використовуються вуздечки. Таким чином, одержаний пристрій має значно розширені тракційні функціональні можливості, з допомогою одного медичного працівника дозволяє легко проводити комбіноване лікувальне витягання хребта з заданим зусиллям, врахувати індивідуальну особливість будови тіла пацієнта (довжини стегон), має два режими тракції (під власною вагою + додаткове зусилля через редуктор і під власною вагою + довантаження платформи візка). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Модифікований пристрій для комбінованої тракції хребта, що містить горизонтальну раму, опорне ложе для пацієнта, рухливий візок, вертикальну раму, механізм для витягання, платформу для гомілок, який відрізняється тим, що по середині вертикальної опорної рами поперечно розташована вісь з циліндричним шарніром, конструктивно доданий механізм, що складається із ручки, редуктора з барабаном, блока і тросу, що прикріплений до рухливого візка, а також, додатково доданий вантаж у вигляді гирі необхідної величини, фіксуючі платформу для гомілок гвинти. 2. Модифікований пристрій за п. 1, який відрізняється тим, що платформа візка виконана з можливістю під'єднання додаткового вантажу у вигляді гирі необхідної величини. 3. Модифікований пристрій за п. 1, який відрізняється тим, що платформа для гомілок виконана з можливістю висування на необхідну висоту і фіксування гвинтами без потреби додаткового переміщення пацієнта. 2 UA 112540 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
