Тренажер панаріна для тракції і корекції хребта в динамічному режимі

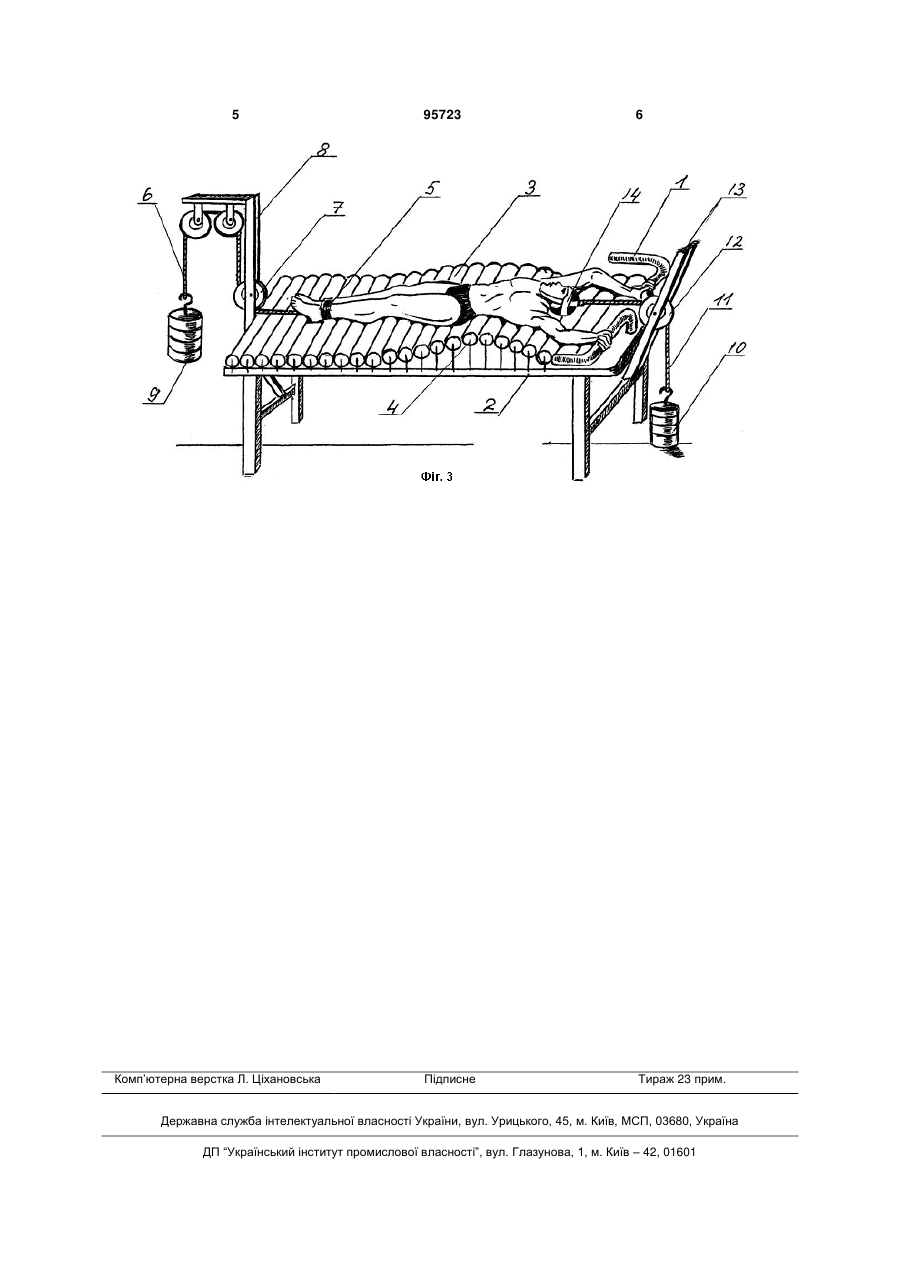

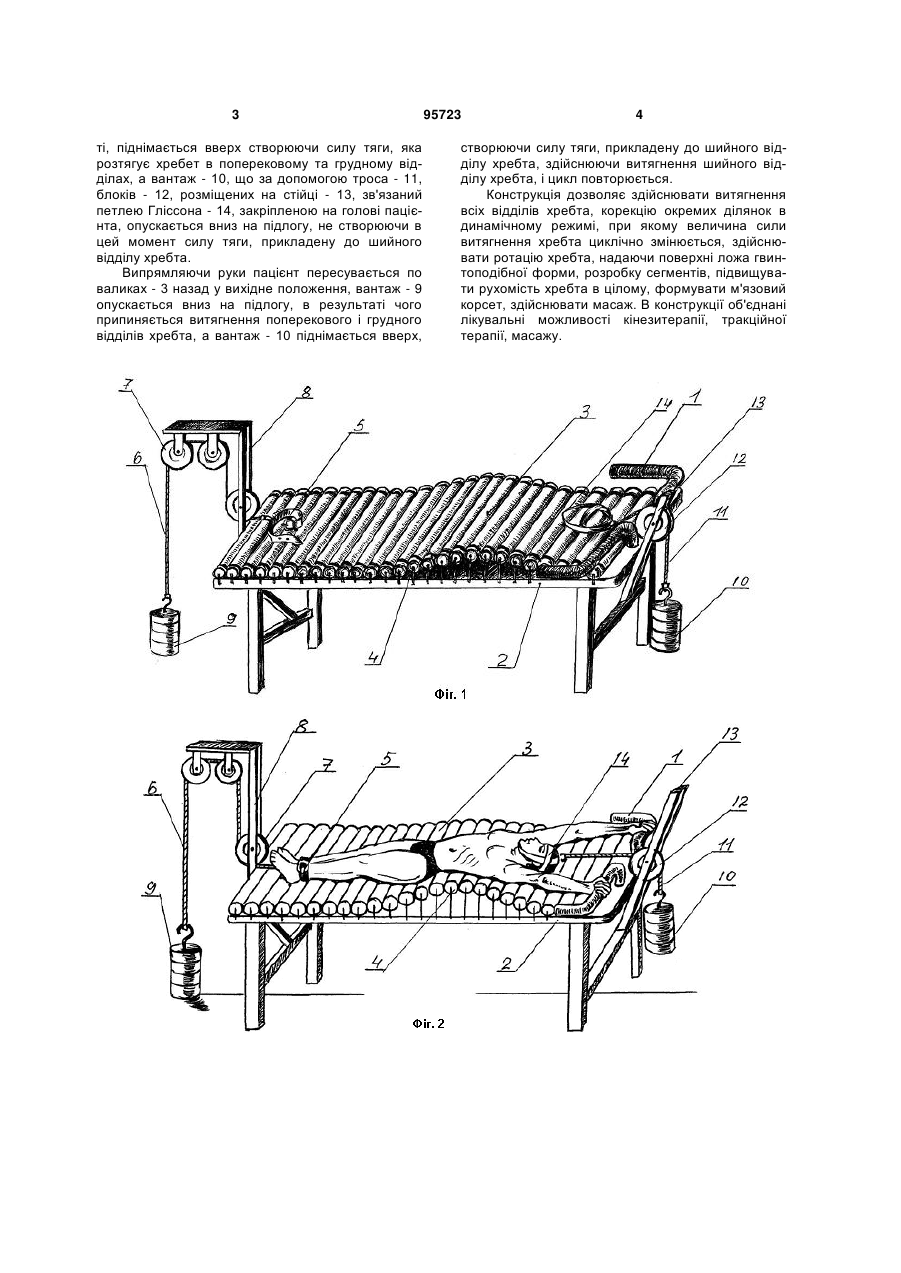

Тренажер для тракції і корекції хребта в динамічному режимі, який містить опори для рук, навантажувальний засіб, зв'язаний трособлочною системою з пацієнтом, розміщеним на ложі з валиків, які мають можливість змінювати висоту розташування відносно рами, на якій змонтовані, який відрізняється тим, що містить вантаж, який за допомогою троса і блока, закріпленого на стійці, зв'язаний з петлею Гліссона, закріпленою на голові пацієнта, а опори для рук змонтовані на рамі. Винахід належить до медичної техніки, а саме до засобів лікування хребта методом тракційної терапії. Відома конструкція для витяжки і корекції хребта в динамічному режимі патент України № 55483, А61Н 1/02, яка містить ложе, виконане з валиків, розміщених на осі, котрі мають можливість змінювати висоту розташування відносно рами, на якій змонтовані для формування необхідного рельєфу та кривизни ложа. Пацієнт розміщений на валиках, тримається за опори для рук і за допомогою пояса, троса, блоків зв'язаний з вантажем, який закріплений на стійці. Недоліком конструкції є відсутність можливості розвантаження та корекції шийного відділу хребта шляхом витягнення. Задача винаходу - розвантаження і корекція шийного відділу хребта шляхом витягнення в динамічному режимі. Задача вирішується тим, що пристрій містить навантажувальний засіб, який за допомогою троса та блока, розміщеного на стійці, зв'язаний з петлею Гліссона, що закріплена на голові пацієнта. На фігурі - 1 показаний загальний вид пристрою, на фігурі - 2 фаза витягнення шийного від ділу хребта, на фігурі - 3 фаза витягнення поперекового та грудного відділу хребта. Пристрій містить: опори для рук - 1, розміщені на рамі - 2, валики - 3, закріплені на осі - 4, які мають можливість змінювати висоту розташування відносно рами - 2, на якій змонтовані, ремінь - 5, закріплений на пацієнті, зв'язаний за допомогою троса - 6, блоків - 7, закріплених на стійці - 8, з вантажем - 9, вантаж - 10, який за допомогою троса - 11, блока - 12, розміщеного на стійці - 13, зв'язаний з петлею Гліссона - 14, що закріплена на голові пацієнта. Використовують тренажер наступним чином. Пацієнт, тримаючись за опори для рук - 1, витягнутими вперед руками, розміщений на валиках - 3, закріплених на осі - 4, змонтованих на рамі 2, утримує вантаж - 10, який за допомогою троса - 11, блока - 12, розміщеного на стійці - 13, зв'язаний з петлею Гліссона - 14, закріпленою на голові пацієнта, створює силу тяги, яка здійснює витягнення шийного відділу хребта. Згинаючи руки, що тримаються за опори для рук - 1, пацієнт пересуває тіло вперед на валиках 3, які обертаються. При цьому вантаж - 9, закріплений на стійці - 8, зв'язаний за допомогою троса 6 і блоків - 7 з ременем - 5, закріпленим на пацієн (19) UA (11) 95723 (13) C2 (21) a201005449 (22) 05.05.2010 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ПАНАРІН БОРИС ГЕОРГІЙОВИЧ (73) ПАНАРІН БОРИС ГЕОРГІЙОВИЧ (56) UA 55483 C2, 15.04.2003 US 2534587 A, 19.12.1950 US 1936363 A, 21.11.1933 US 1280987 A, 08.10.1918 US 1642158 A, 13.09.1927 US 3830233 A, 20.08.1974 US 785639 A, 21.03.1905 US 776335 A, 29.11.1904 JP 57055145 A, 01.04.1982 3 ті, піднімається вверх створюючи силу тяги, яка розтягує хребет в поперековому та грудному відділах, а вантаж - 10, що за допомогою троса - 11, блоків - 12, розміщених на стійці - 13, зв'язаний петлею Гліссона - 14, закріпленою на голові пацієнта, опускається вниз на підлогу, не створюючи в цей момент силу тяги, прикладену до шийного відділу хребта. Випрямляючи руки пацієнт пересувається по валиках - 3 назад у вихідне положення, вантаж - 9 опускається вниз на підлогу, в результаті чого припиняється витягнення поперекового і грудного відділів хребта, а вантаж - 10 піднімається вверх, 95723 4 створюючи силу тяги, прикладену до шийного відділу хребта, здійснюючи витягнення шийного відділу хребта, і цикл повторюється. Конструкція дозволяє здійснювати витягнення всіх відділів хребта, корекцію окремих ділянок в динамічному режимі, при якому величина сили витягнення хребта циклічно змінюється, здійснювати ротацію хребта, надаючи поверхні ложа гвинтоподібної форми, розробку сегментів, підвищувати рухомість хребта в цілому, формувати м'язовий корсет, здійснювати масаж. В конструкції об'єднані лікувальні можливості кінезитерапії, тракційної терапії, масажу. 5 Комп’ютерна верстка Л. Ціхановська 95723 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
