Ударно-спусковий механізм автоматичної зброї

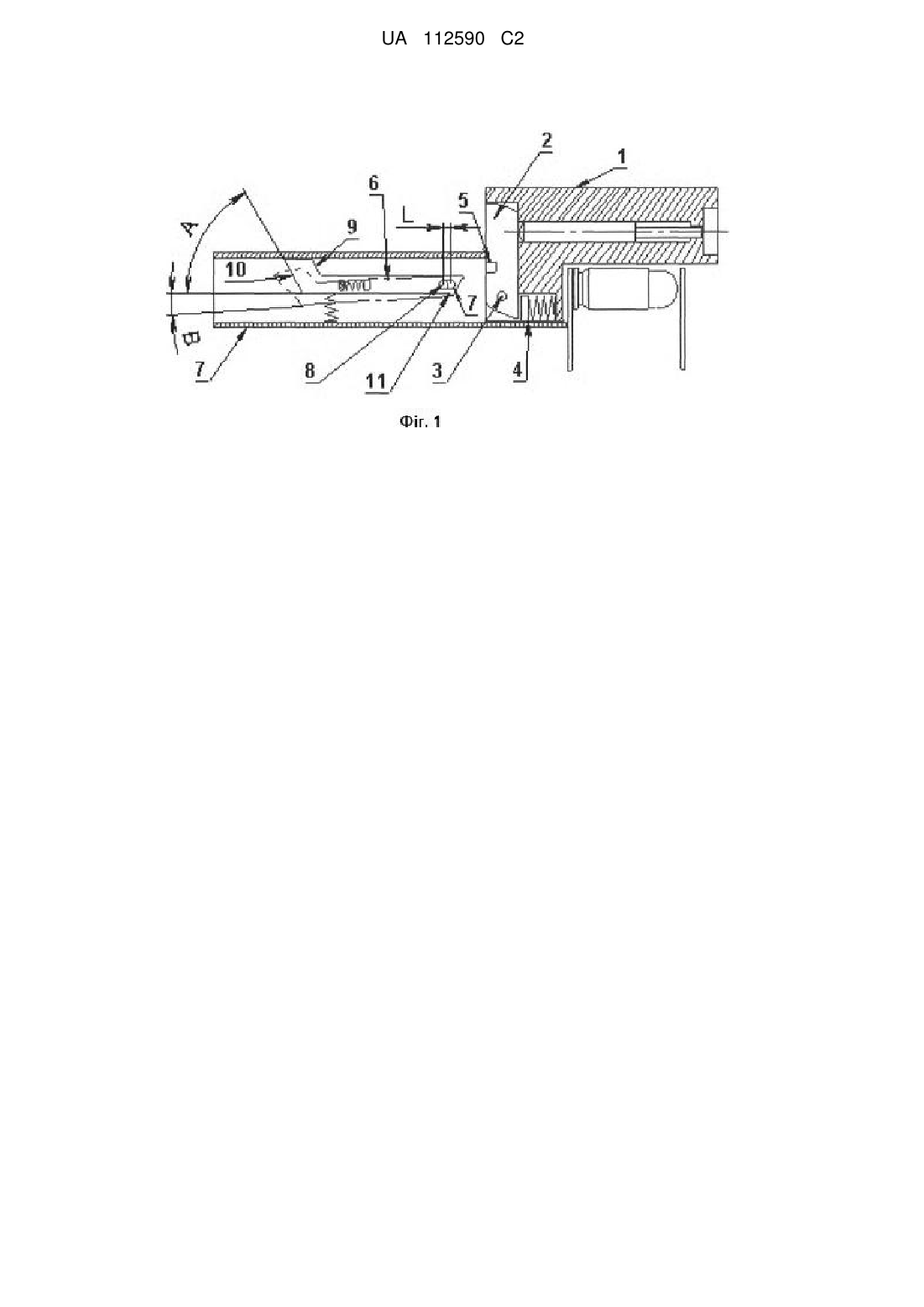

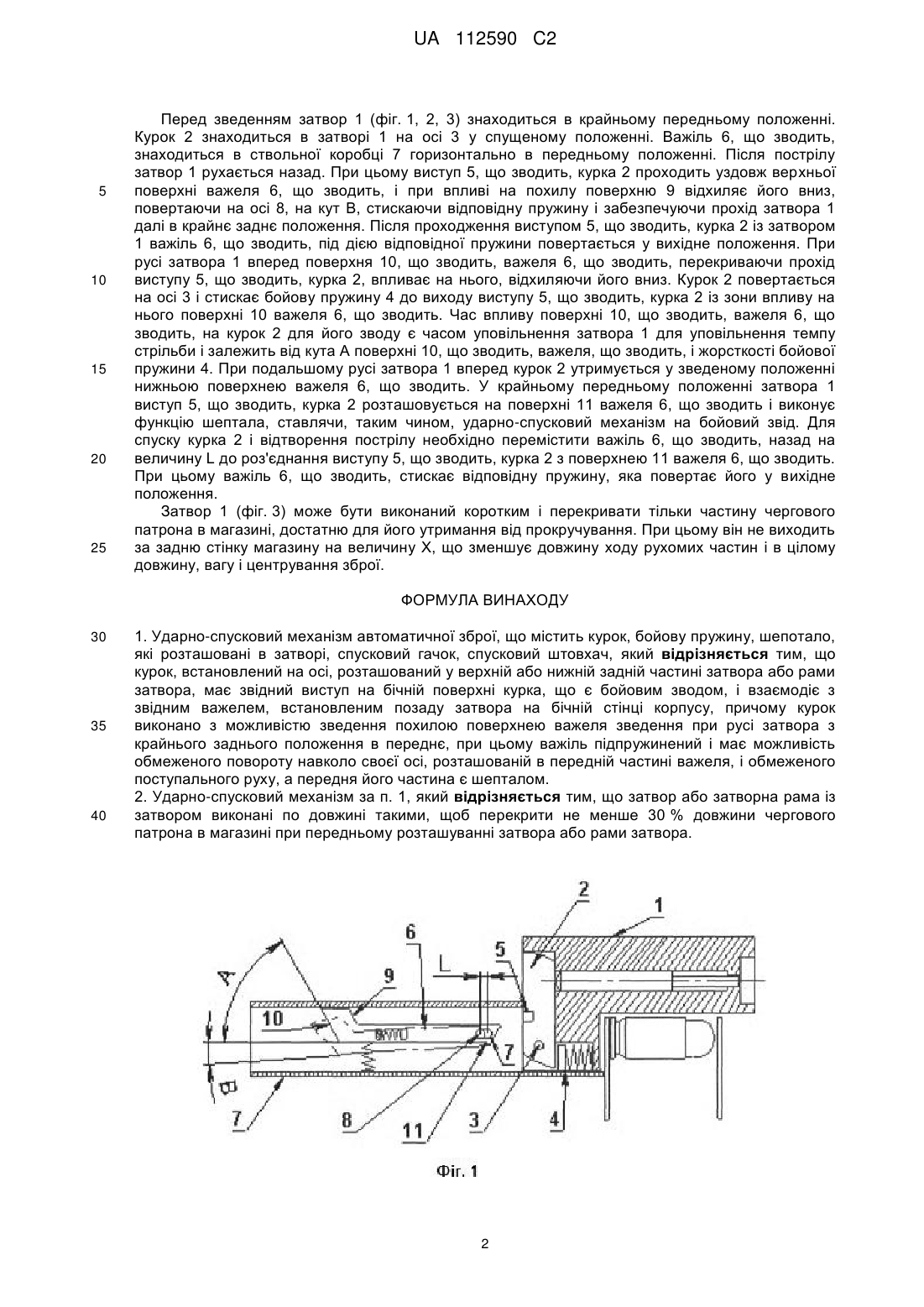

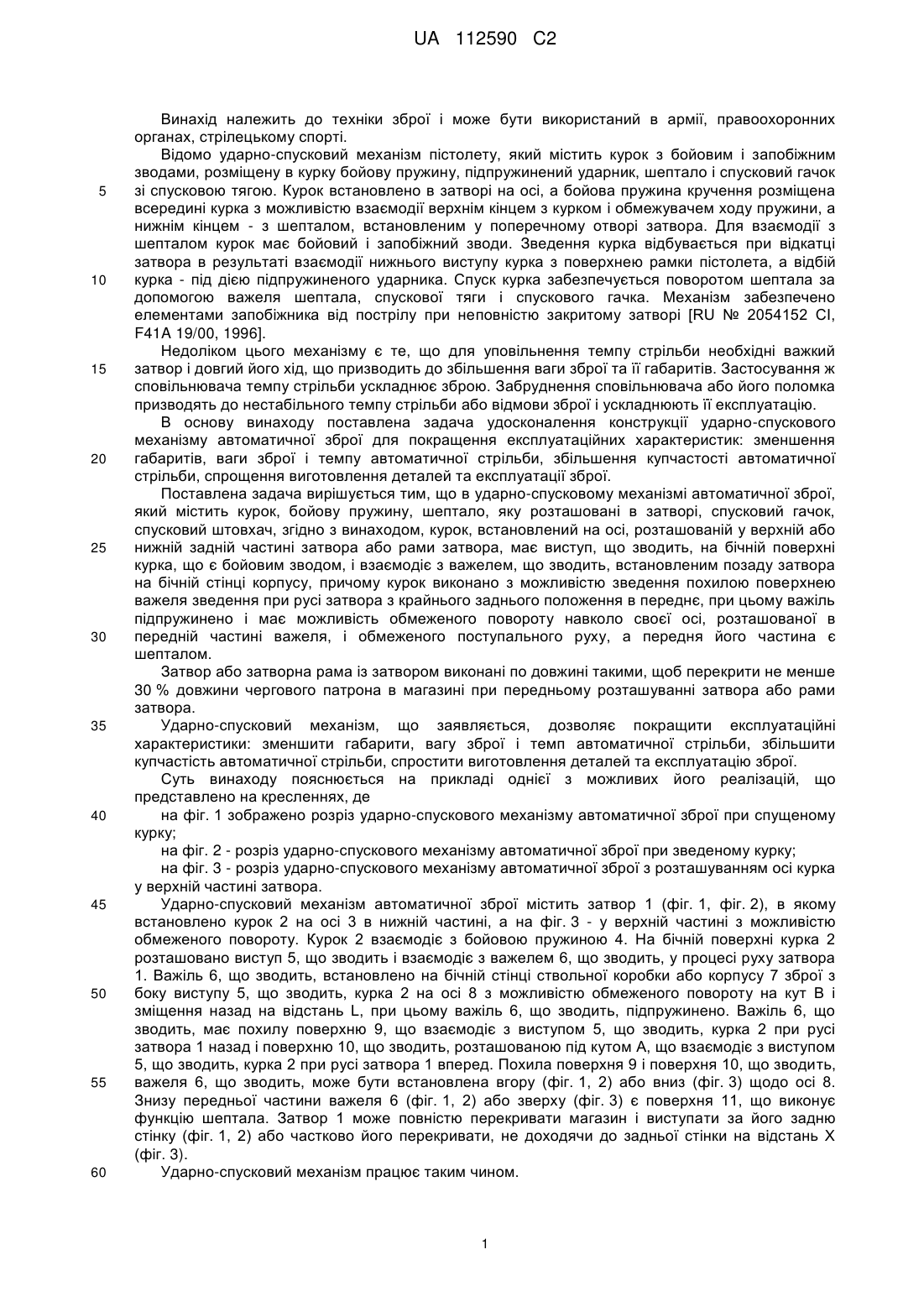

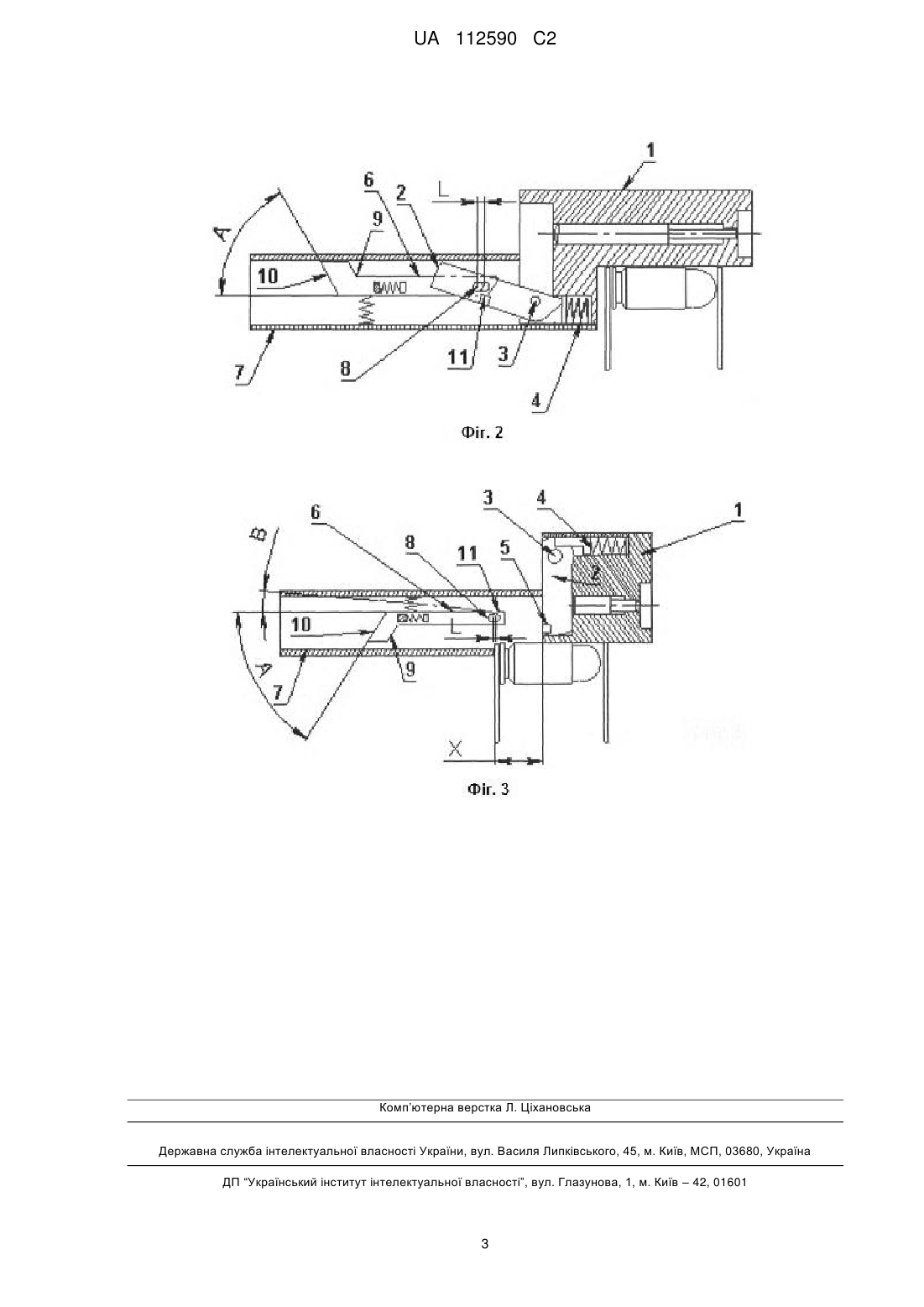

Реферат: Винахід належить до техніки зброї і може бути використаний в армії, правоохоронних органах, стрілецькому спорті. Ударно-спусковий механізм автоматичної зброї містить курок, бойову пружину, шепотало, які розташовані в затворі, спусковий гачок, спусковий штовхач. Курок, встановлений на осі, розташованій у верхній або нижній задній частині затвора або рами затвора, має виступ, що зводить, на бічній поверхні курка, що є бойовим зводом, і взаємодіє з важелем, що зводить, встановленим позаду затвора на бічній стінці корпусу, причому курок виконано з можливістю зведення похилою поверхнею важеля зведення при русі затвора з крайнього заднього положення в переднє, при цьому важіль підпружинено і має можливість обмеженого повороту навколо своєї осі, розташованій в передній частині важеля, і обмеженого поступального руху, а передня його частина є шепталом. Покращено експлуатаційні характеристики: зменшено габарити, вагу зброї і темп автоматичної стрільби, збільшено купчастість автоматичної стрільби, спрощено виготовлення деталей та експлуатації зброї. UA 112590 C2 (12) UA 112590 C2 UA 112590 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки зброї і може бути використаний в армії, правоохоронних органах, стрілецькому спорті. Відомо ударно-спусковий механізм пістолету, який містить курок з бойовим і запобіжним зводами, розміщену в курку бойову пружину, підпружинений ударник, шептало і спусковий гачок зі спусковою тягою. Курок встановлено в затворі на осі, а бойова пружина кручення розміщена всередині курка з можливістю взаємодії верхнім кінцем з курком і обмежувачем ходу пружини, а нижнім кінцем - з шепталом, встановленим у поперечному отворі затвора. Для взаємодії з шепталом курок має бойовий і запобіжний зводи. Зведення курка відбувається при відкатці затвора в результаті взаємодії нижнього виступу курка з поверхнею рамки пістолета, а відбій курка - під дією підпружиненого ударника. Спуск курка забезпечується поворотом шептала за допомогою важеля шептала, спускової тяги і спускового гачка. Механізм забезпечено елементами запобіжника від пострілу при неповністю закритому затворі [RU № 2054152 СІ, F41A 19/00, 1996]. Недоліком цього механізму є те, що для уповільнення темпу стрільби необхідні важкий затвор і довгий його хід, що призводить до збільшення ваги зброї та її габаритів. Застосування ж сповільнювача темпу стрільби ускладнює зброю. Забруднення сповільнювача або його поломка призводять до нестабільного темпу стрільби або відмови зброї і ускладнюють її експлуатацію. В основу винаходу поставлена задача удосконалення конструкції ударно-спускового механізму автоматичної зброї для покращення експлуатаційних характеристик: зменшення габаритів, ваги зброї і темпу автоматичної стрільби, збільшення купчастості автоматичної стрільби, спрощення виготовлення деталей та експлуатації зброї. Поставлена задача вирішується тим, що в ударно-спусковому механізмі автоматичної зброї, який містить курок, бойову пружину, шептало, яку розташовані в затворі, спусковий гачок, спусковий штовхач, згідно з винаходом, курок, встановлений на осі, розташованій у верхній або нижній задній частині затвора або рами затвора, має виступ, що зводить, на бічній поверхні курка, що є бойовим зводом, і взаємодіє з важелем, що зводить, встановленим позаду затвора на бічній стінці корпусу, причому курок виконано з можливістю зведення похилою поверхнею важеля зведення при русі затвора з крайнього заднього положення в переднє, при цьому важіль підпружинено і має можливість обмеженого повороту навколо своєї осі, розташованої в передній частині важеля, і обмеженого поступального руху, а передня його частина є шепталом. Затвор або затворна рама із затвором виконані по довжині такими, щоб перекрити не менше 30 % довжини чергового патрона в магазині при передньому розташуванні затвора або рами затвора. Ударно-спусковий механізм, що заявляється, дозволяє покращити експлуатаційні характеристики: зменшити габарити, вагу зброї і темп автоматичної стрільби, збільшити купчастість автоматичної стрільби, спростити виготовлення деталей та експлуатацію зброї. Суть винаходу пояснюється на прикладі однієї з можливих його реалізацій, що представлено на кресленнях, де на фіг. 1 зображено розріз ударно-спускового механізму автоматичної зброї при спущеному курку; на фіг. 2 - розріз ударно-спускового механізму автоматичної зброї при зведеному курку; на фіг. 3 - розріз ударно-спускового механізму автоматичної зброї з розташуванням осі курка у верхній частині затвора. Ударно-спусковий механізм автоматичної зброї містить затвор 1 (фіг. 1, фіг. 2), в якому встановлено курок 2 на осі 3 в нижній частині, а на фіг. 3 - у верхній частині з можливістю обмеженого повороту. Курок 2 взаємодіє з бойовою пружиною 4. На бічній поверхні курка 2 розташовано виступ 5, що зводить і взаємодіє з важелем 6, що зводить, у процесі руху затвора 1. Важіль 6, що зводить, встановлено на бічній стінці ствольної коробки або корпусу 7 зброї з боку виступу 5, що зводить, курка 2 на осі 8 з можливістю обмеженого повороту на кут В і зміщення назад на відстань L, при цьому важіль 6, що зводить, підпружинено. Важіль 6, що зводить, має похилу поверхню 9, що взаємодіє з виступом 5, що зводить, курка 2 при русі затвора 1 назад і поверхню 10, що зводить, розташованою під кутом А, що взаємодіє з виступом 5, що зводить, курка 2 при русі затвора 1 вперед. Похила поверхня 9 і поверхня 10, що зводить, важеля 6, що зводить, може бути встановлена вгору (фіг. 1, 2) або вниз (фіг. 3) щодо осі 8. Знизу передньої частини важеля 6 (фіг. 1, 2) або зверху (фіг. 3) є поверхня 11, що виконує функцію шептала. Затвор 1 може повністю перекривати магазин і виступати за його задню стінку (фіг. 1, 2) або частково його перекривати, не доходячи до задньої стінки на відстань X (фіг. 3). Ударно-спусковий механізм працює таким чином. 1 UA 112590 C2 5 10 15 20 25 Перед зведенням затвор 1 (фіг. 1, 2, 3) знаходиться в крайньому передньому положенні. Курок 2 знаходиться в затворі 1 на осі 3 у спущеному положенні. Важіль 6, що зводить, знаходиться в ствольної коробці 7 горизонтально в передньому положенні. Після пострілу затвор 1 рухається назад. При цьому виступ 5, що зводить, курка 2 проходить уздовж верхньої поверхні важеля 6, що зводить, і при впливі на похилу поверхню 9 відхиляє його вниз, повертаючи на осі 8, на кут В, стискаючи відповідну пружину і забезпечуючи прохід затвора 1 далі в крайнє заднє положення. Після проходження виступом 5, що зводить, курка 2 із затвором 1 важіль 6, що зводить, під дією відповідної пружини повертається у вихідне положення. При русі затвора 1 вперед поверхня 10, що зводить, важеля 6, що зводить, перекриваючи прохід виступу 5, що зводить, курка 2, впливає на нього, відхиляючи його вниз. Курок 2 повертається на осі 3 і стискає бойову пружину 4 до виходу виступу 5, що зводить, курка 2 із зони впливу на нього поверхні 10 важеля 6, що зводить. Час впливу поверхні 10, що зводить, важеля 6, що зводить, на курок 2 для його зводу є часом уповільнення затвора 1 для уповільнення темпу стрільби і залежить від кута А поверхні 10, що зводить, важеля, що зводить, і жорсткості бойової пружини 4. При подальшому русі затвора 1 вперед курок 2 утримується у зведеному положенні нижньою поверхнею важеля 6, що зводить. У крайньому передньому положенні затвора 1 виступ 5, що зводить, курка 2 розташовується на поверхні 11 важеля 6, що зводить і виконує функцію шептала, ставлячи, таким чином, ударно-спусковий механізм на бойовий звід. Для спуску курка 2 і відтворення пострілу необхідно перемістити важіль 6, що зводить, назад на величину L до роз'єднання виступу 5, що зводить, курка 2 з поверхнею 11 важеля 6, що зводить. При цьому важіль 6, що зводить, стискає відповідну пружину, яка повертає його у вихідне положення. Затвор 1 (фіг. 3) може бути виконаний коротким і перекривати тільки частину чергового патрона в магазині, достатню для його утримання від прокручування. При цьому він не виходить за задню стінку магазину на величину X, що зменшує довжину ходу рухомих частин і в цілому довжину, вагу і центрування зброї. ФОРМУЛА ВИНАХОДУ 30 35 40 1. Ударно-спусковий механізм автоматичної зброї, що містить курок, бойову пружину, шепотало, які розташовані в затворі, спусковий гачок, спусковий штовхач, який відрізняється тим, що курок, встановлений на осі, розташований у верхній або нижній задній частині затвора або рами затвора, має звідний виступ на бічній поверхні курка, що є бойовим зводом, і взаємодіє з звідним важелем, встановленим позаду затвора на бічній стінці корпусу, причому курок виконано з можливістю зведення похилою поверхнею важеля зведення при русі затвора з крайнього заднього положення в переднє, при цьому важіль підпружинений і має можливість обмеженого повороту навколо своєї осі, розташованій в передній частині важеля, і обмеженого поступального руху, а передня його частина є шепталом. 2. Ударно-спусковий механізм за п. 1, який відрізняється тим, що затвор або затворна рама із затвором виконані по довжині такими, щоб перекрити не менше 30 % довжини чергового патрона в магазині при передньому розташуванні затвора або рами затвора. 2 UA 112590 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
