Спосіб підсилення залізобетонних колон металевою обоймою

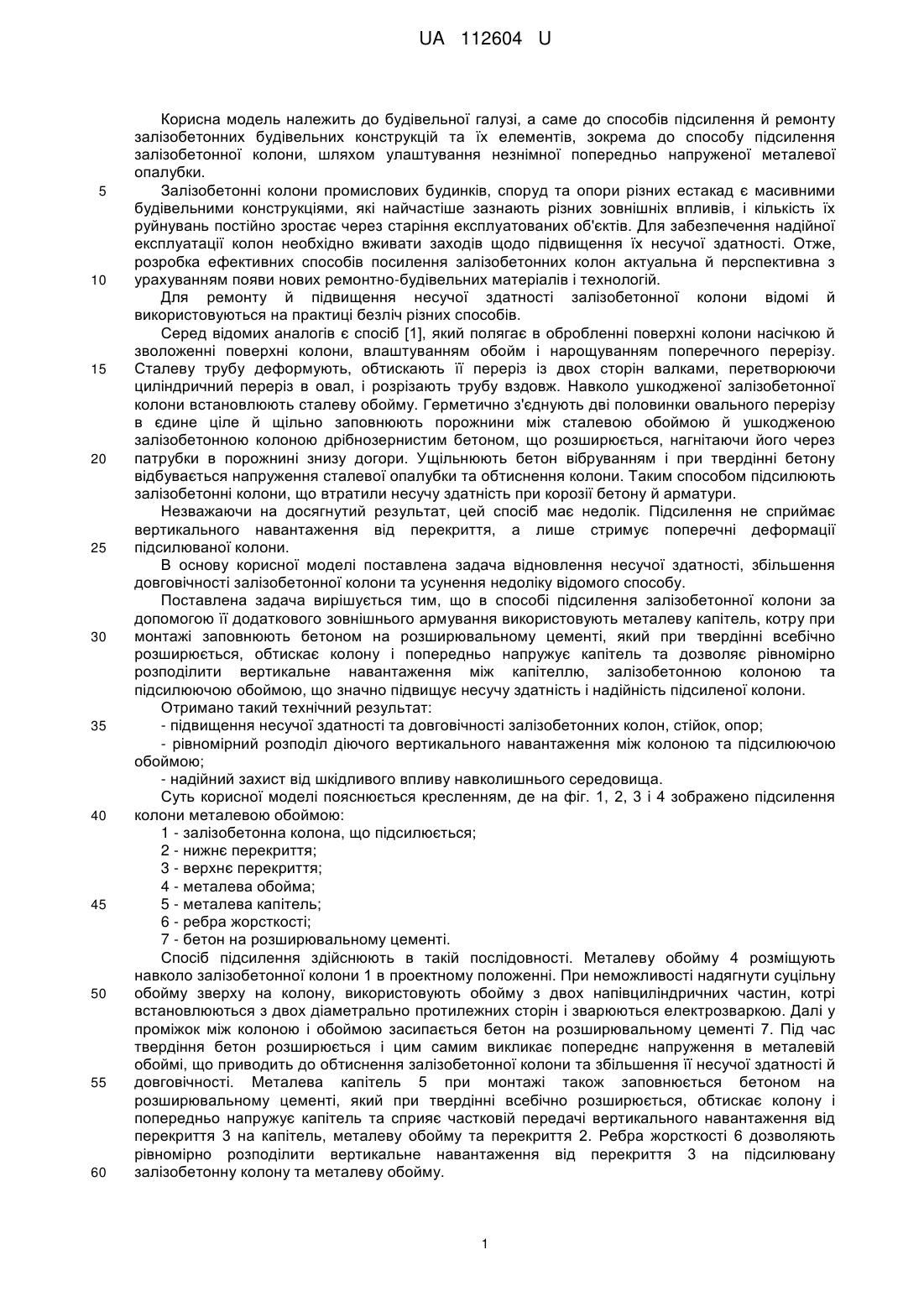

Реферат: Спосіб підсилення залізобетонних колон металевою обоймою, при якому навколо ушкодженої залізобетонної колони встановлюють металеву обойму, а простір між обоймою і колоною заповнюють бетоном на розширювальному цементі. У верхній частині залізобетонної колони на металеву обойму встановлюють металеву капітель, котру заповнюють бетоном на озширювальному цементі, та підсилюють ребрами жорсткості, які дозволяють рівномірно розподілити вертикальне навантаження від перекриття на підсилювану залізобетонну колону та металеву обойму. UA 112604 U (12) UA 112604 U UA 112604 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме до способів підсилення й ремонту залізобетонних будівельних конструкцій та їх елементів, зокрема до способу підсилення залізобетонної колони, шляхом улаштування незнімної попередньо напруженої металевої опалубки. Залізобетонні колони промислових будинків, споруд та опори різних естакад є масивними будівельними конструкціями, які найчастіше зазнають різних зовнішніх впливів, і кількість їх руйнувань постійно зростає через старіння експлуатованих об'єктів. Для забезпечення надійної експлуатації колон необхідно вживати заходів щодо підвищення їх несучої здатності. Отже, розробка ефективних способів посилення залізобетонних колон актуальна й перспективна з урахуванням появи нових ремонтно-будівельних матеріалів і технологій. Для ремонту й підвищення несучої здатності залізобетонної колони відомі й використовуються на практиці безліч різних способів. Серед відомих аналогів є спосіб [1], який полягає в обробленні поверхні колони насічкою й зволоженні поверхні колони, влаштуванням обойм і нарощуванням поперечного перерізу. Сталеву трубу деформують, обтискають її переріз із двох сторін валками, перетворюючи циліндричний переріз в овал, і розрізають трубу вздовж. Навколо ушкодженої залізобетонної колони встановлюють сталеву обойму. Герметично з'єднують дві половинки овального перерізу в єдине ціле й щільно заповнюють порожнини між сталевою обоймою й ушкодженою залізобетонною колоною дрібнозернистим бетоном, що розширюється, нагнітаючи його через патрубки в порожнині знизу догори. Ущільнюють бетон вібруванням і при твердінні бетону відбувається напруження сталевої опалубки та обтиснення колони. Таким способом підсилюють залізобетонні колони, що втратили несучу здатність при корозії бетону й арматури. Незважаючи на досягнутий результат, цей спосіб має недолік. Підсилення не сприймає вертикального навантаження від перекриття, а лише стримує поперечні деформації підсилюваної колони. В основу корисної моделі поставлена задача відновлення несучої здатності, збільшення довговічності залізобетонної колони та усунення недоліку відомого способу. Поставлена задача вирішується тим, що в способі підсилення залізобетонної колони за допомогою її додаткового зовнішнього армування використовують металеву капітель, котру при монтажі заповнюють бетоном на розширювальному цементі, який при твердінні всебічно розширюється, обтискає колону і попередньо напружує капітель та дозволяє рівномірно розподілити вертикальне навантаження між капітеллю, залізобетонною колоною та підсилюючою обоймою, що значно підвищує несучу здатність і надійність підсиленої колони. Отримано такий технічний результат: - підвищення несучої здатності та довговічності залізобетонних колон, стійок, опор; - рівномірний розподіл діючого вертикального навантаження між колоною та підсилюючою обоймою; - надійний захист від шкідливого впливу навколишнього середовища. Суть корисної моделі пояснюється кресленням, де на фіг. 1, 2, 3 і 4 зображено підсилення колони металевою обоймою: 1 - залізобетонна колона, що підсилюється; 2 - нижнє перекриття; 3 - верхнє перекриття; 4 - металева обойма; 5 - металева капітель; 6 - ребра жорсткості; 7 - бетон на розширювальному цементі. Спосіб підсилення здійснюють в такій послідовності. Металеву обойму 4 розміщують навколо залізобетонної колони 1 в проектному положенні. При неможливості надягнути суцільну обойму зверху на колону, використовують обойму з двох напівциліндричних частин, котрі встановлюються з двох діаметрально протилежних сторін і зварюються електрозваркою. Далі у проміжок між колоною і обоймою засипається бетон на розширювальному цементі 7. Під час твердіння бетон розширюється і цим самим викликає попереднє напруження в металевій обоймі, що приводить до обтиснення залізобетонної колони та збільшення її несучої здатності й довговічності. Металева капітель 5 при монтажі також заповнюється бетоном на розширювальному цементі, який при твердінні всебічно розширюється, обтискає колону і попередньо напружує капітель та сприяє частковій передачі вертикального навантаження від перекриття 3 на капітель, металеву обойму та перекриття 2. Ребра жорсткості 6 дозволяють рівномірно розподілити вертикальне навантаження від перекриття 3 на підсилювану залізобетонну колону та металеву обойму. 1 UA 112604 U 5 Джерела інформації: 1. Пат. 2274719 Российская Федерация. МПК E04G 23/02 - Способ усиления железобетонной колонны, утратившей несущую способность /К.К.Нежданов, В.А.Туманов, А.К.Нежданов, А.В.Туманов. - Заявка. -№2004116028/03; заявл. 25.05.2004; опубл. 20.04.2006. Режим доступу до патенту: http://findpatent.com.ua/patent/227/2274719.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб підсилення залізобетонних колон металевою обоймою, при якому навколо ушкодженої залізобетонної колони встановлюють металеву обойму, а простір між обоймою і колоною заповнюють бетоном на розширювальному цементі, який відрізняється тим, що у верхній частині залізобетонної колони (1) на металеву обойму (4) встановлюють металеву капітель (5), котру заповнюють бетоном на розширювальному цементі (7), та підсилюють ребрами жорсткості (6), які дозволяють рівномірно розподілити вертикальне навантаження від перекриття (3) на підсилювану залізобетонну колону (1) та металеву обойму (4). 2 UA 112604 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
