Спосіб тимчасового підсилення залізобетонних опор ліній електропередач металевим бандажем

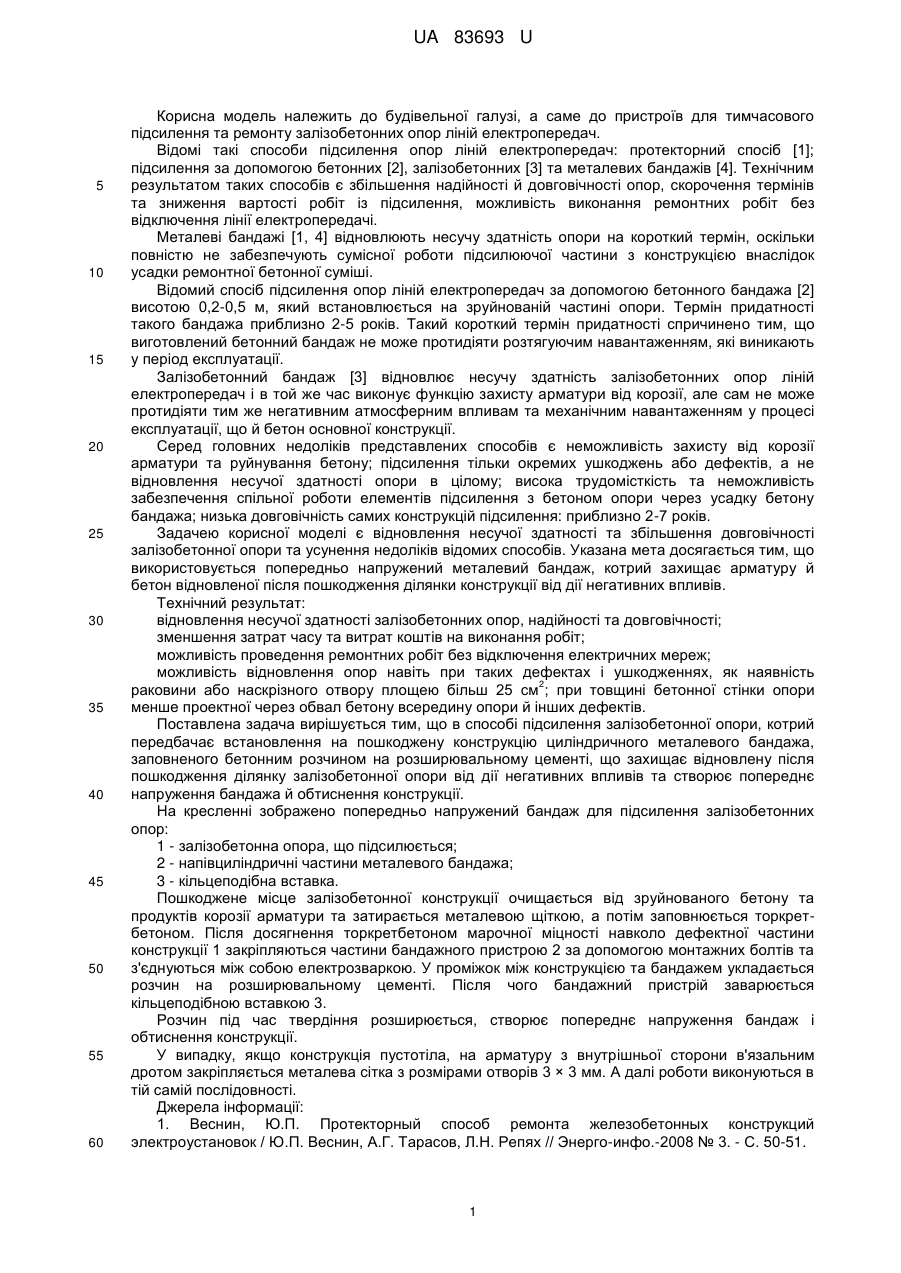

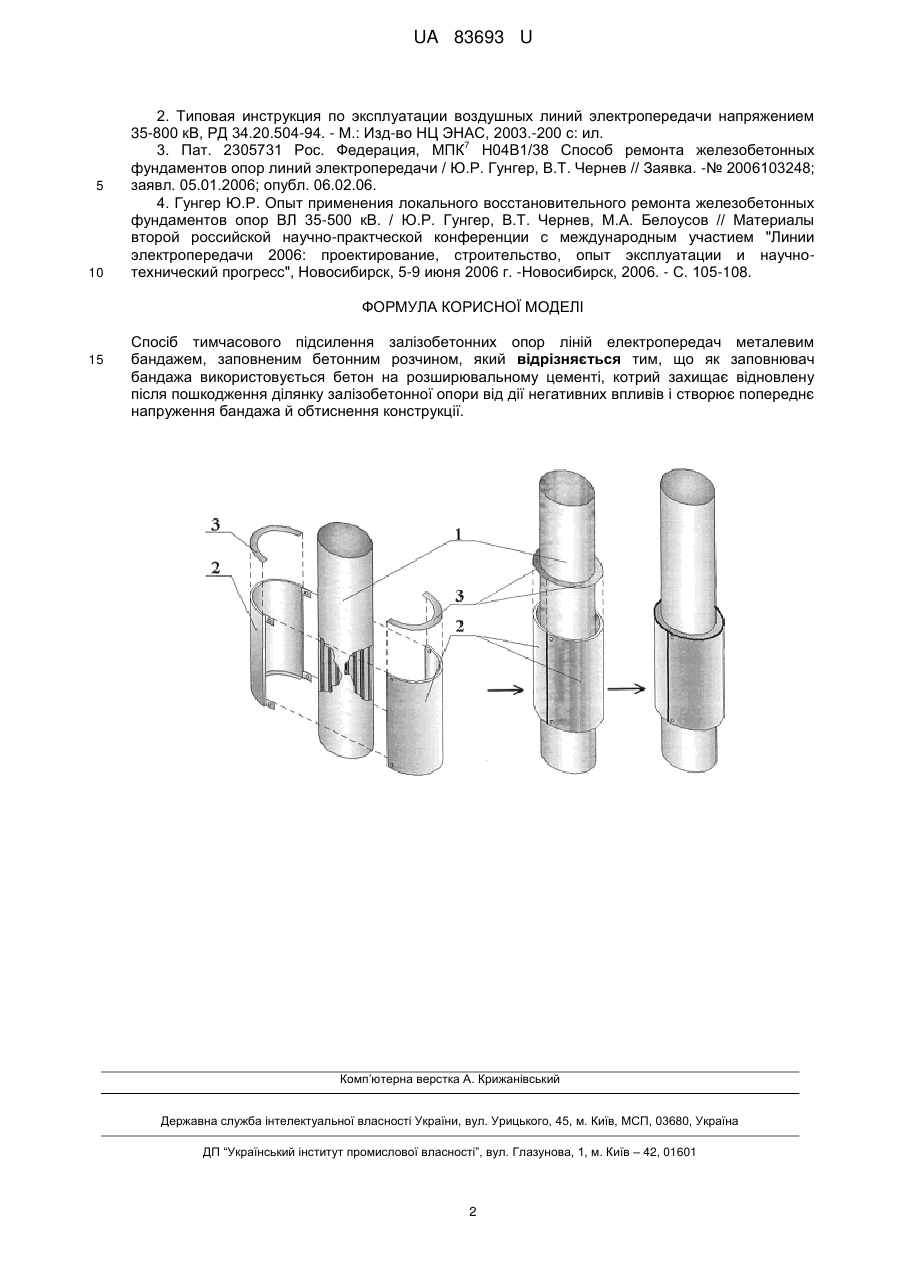

Реферат: Спосіб тимчасового підсилення залізобетонних опор ліній електропередач металевим бандажем, заповненим бетонним розчином. Як заповнювач бандажа використовується бетон на розширювальному цементі, котрий захищає відновлену після пошкодження ділянку залізобетонної опори від дії негативних впливів і створює попереднє напруження бандажа й обтиснення конструкції. UA 83693 U (12) UA 83693 U UA 83693 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме до пристроїв для тимчасового підсилення та ремонту залізобетонних опор ліній електропередач. Відомі такі способи підсилення опор ліній електропередач: протекторний спосіб [1]; підсилення за допомогою бетонних [2], залізобетонних [3] та металевих бандажів [4]. Технічним результатом таких способів є збільшення надійності й довговічності опор, скорочення термінів та зниження вартості робіт із підсилення, можливість виконання ремонтних робіт без відключення лінії електропередачі. Металеві бандажі [1, 4] відновлюють несучу здатність опори на короткий термін, оскільки повністю не забезпечують сумісної роботи підсилюючої частини з конструкцією внаслідок усадки ремонтної бетонної суміші. Відомий спосіб підсилення опор ліній електропередач за допомогою бетонного бандажа [2] висотою 0,2-0,5 м, який встановлюється на зруйнованій частині опори. Термін придатності такого бандажа приблизно 2-5 років. Такий короткий термін придатності спричинено тим, що виготовлений бетонний бандаж не може протидіяти розтягуючим навантаженням, які виникають у період експлуатації. Залізобетонний бандаж [3] відновлює несучу здатність залізобетонних опор ліній електропередач і в той же час виконує функцію захисту арматури від корозії, але сам не може протидіяти тим же негативним атмосферним впливам та механічним навантаженням у процесі експлуатації, що й бетон основної конструкції. Серед головних недоліків представлених способів є неможливість захисту від корозії арматури та руйнування бетону; підсилення тільки окремих ушкоджень або дефектів, а не відновлення несучої здатності опори в цілому; висока трудомісткість та неможливість забезпечення спільної роботи елементів підсилення з бетоном опори через усадку бетону бандажа; низька довговічність самих конструкцій підсилення: приблизно 2-7 років. Задачею корисної моделі є відновлення несучої здатності та збільшення довговічності залізобетонної опори та усунення недоліків відомих способів. Указана мета досягається тим, що використовується попередньо напружений металевий бандаж, котрий захищає арматуру й бетон відновленої після пошкодження ділянки конструкції від дії негативних впливів. Технічний результат: відновлення несучої здатності залізобетонних опор, надійності та довговічності; зменшення затрат часу та витрат коштів на виконання робіт; можливість проведення ремонтних робіт без відключення електричних мереж; можливість відновлення опор навіть при таких дефектах і ушкодженнях, як наявність 2 раковини або наскрізного отвору площею більш 25 см ; при товщині бетонної стінки опори менше проектної через обвал бетону всередину опори й інших дефектів. Поставлена задача вирішується тим, що в способі підсилення залізобетонної опори, котрий передбачає встановлення на пошкоджену конструкцію циліндричного металевого бандажа, заповненого бетонним розчином на розширювальному цементі, що захищає відновлену після пошкодження ділянку залізобетонної опори від дії негативних впливів та створює попереднє напруження бандажа й обтиснення конструкції. На кресленні зображено попередньо напружений бандаж для підсилення залізобетонних опор: 1 - залізобетонна опора, що підсилюється; 2 - напівциліндричні частини металевого бандажа; 3 - кільцеподібна вставка. Пошкоджене місце залізобетонної конструкції очищається від зруйнованого бетону та продуктів корозії арматури та затирається металевою щіткою, а потім заповнюється торкретбетоном. Після досягнення торкретбетоном марочної міцності навколо дефектної частини конструкції 1 закріпляються частини бандажного пристрою 2 за допомогою монтажних болтів та з'єднуються між собою електрозваркою. У проміжок між конструкцією та бандажем укладається розчин на розширювальному цементі. Після чого бандажний пристрій заварюється кільцеподібною вставкою 3. Розчин під час твердіння розширюється, створює попереднє напруження бандаж і обтиснення конструкції. У випадку, якщо конструкція пустотіла, на арматуру з внутрішньої сторони в'язальним дротом закріпляється металева сітка з розмірами отворів 3 × 3 мм. А далі роботи виконуються в тій самій послідовності. Джерела інформації: 1. Веснин, Ю.П. Протекторный способ ремонта железобетонных конструкций электроустановок / Ю.П. Веснин, А.Г. Тарасов, Л.Н. Репях // Энерго-инфо.-2008 № 3. - С. 50-51. 1 UA 83693 U 5 10 2. Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 35-800 кВ, РД 34.20.504-94. - М.: Изд-во НЦ ЭНАС, 2003.-200 с: ил. 7 3. Пат. 2305731 Рос. Федерация, МПК Н04В1/38 Способ ремонта железобетонных фундаментов опор линий электропередачи / Ю.Р. Гунгер, В.Т. Чернев // Заявка. -№ 2006103248; заявл. 05.01.2006; опубл. 06.02.06. 4. Гунгер Ю.Р. Опыт применения локального восстановительного ремонта железобетонных фундаментов опор ВЛ 35-500 кВ. / Ю.Р. Гунгер, В.Т. Чернев, М.А. Белоусов // Материалы второй российской научно-практческой конференции с международным участием "Линии электропередачи 2006: проектирование, строительство, опыт эксплуатации и научнотехнический прогресс", Новосибирск, 5-9 июня 2006 г. -Новосибирск, 2006. - С. 105-108. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб тимчасового підсилення залізобетонних опор ліній електропередач металевим бандажем, заповненим бетонним розчином, який відрізняється тим, що як заповнювач бандажа використовується бетон на розширювальному цементі, котрий захищає відновлену після пошкодження ділянку залізобетонної опори від дії негативних впливів і створює попереднє напруження бандажа й обтиснення конструкції. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
