Спосіб підсилення цегляного стовпа цегляною обоймою

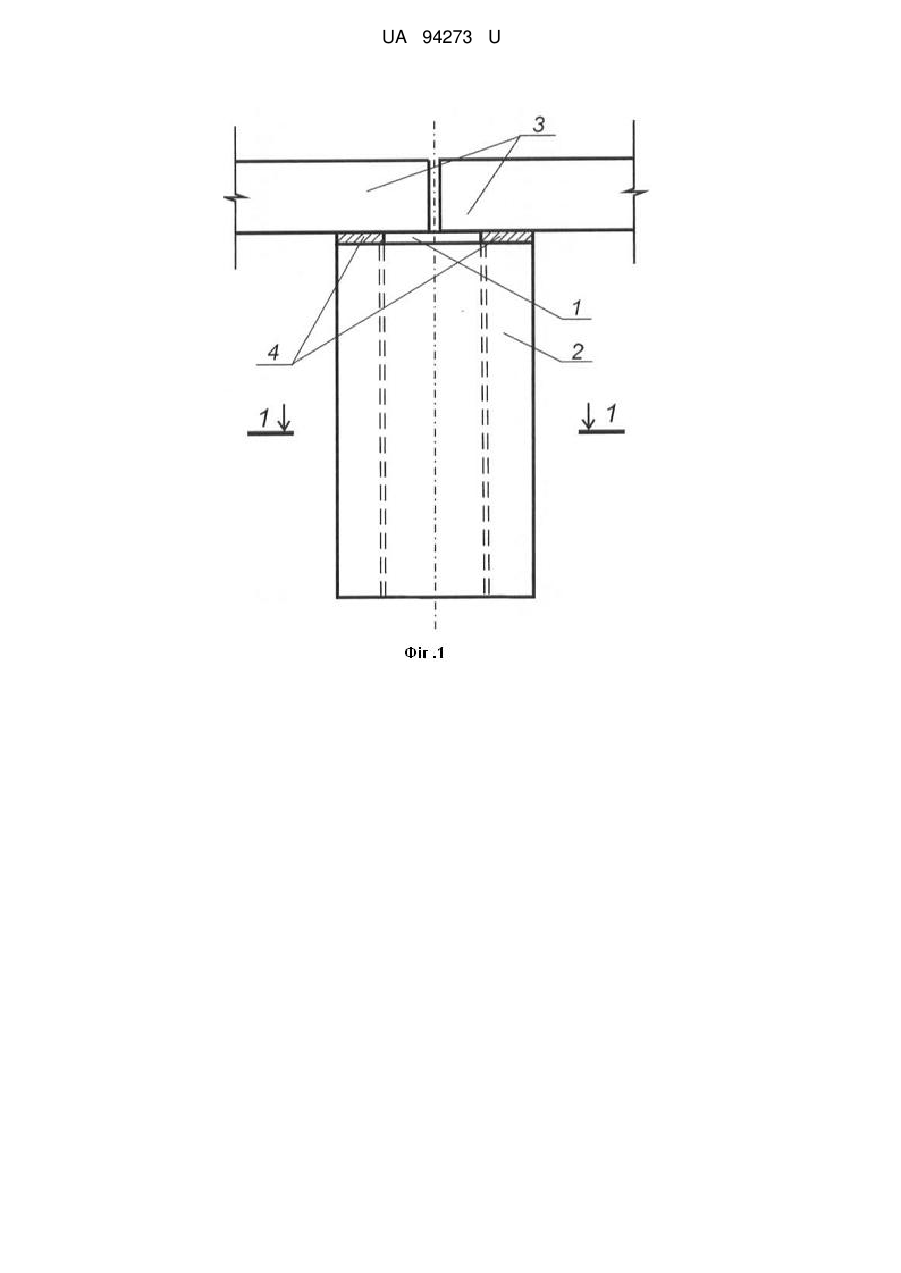

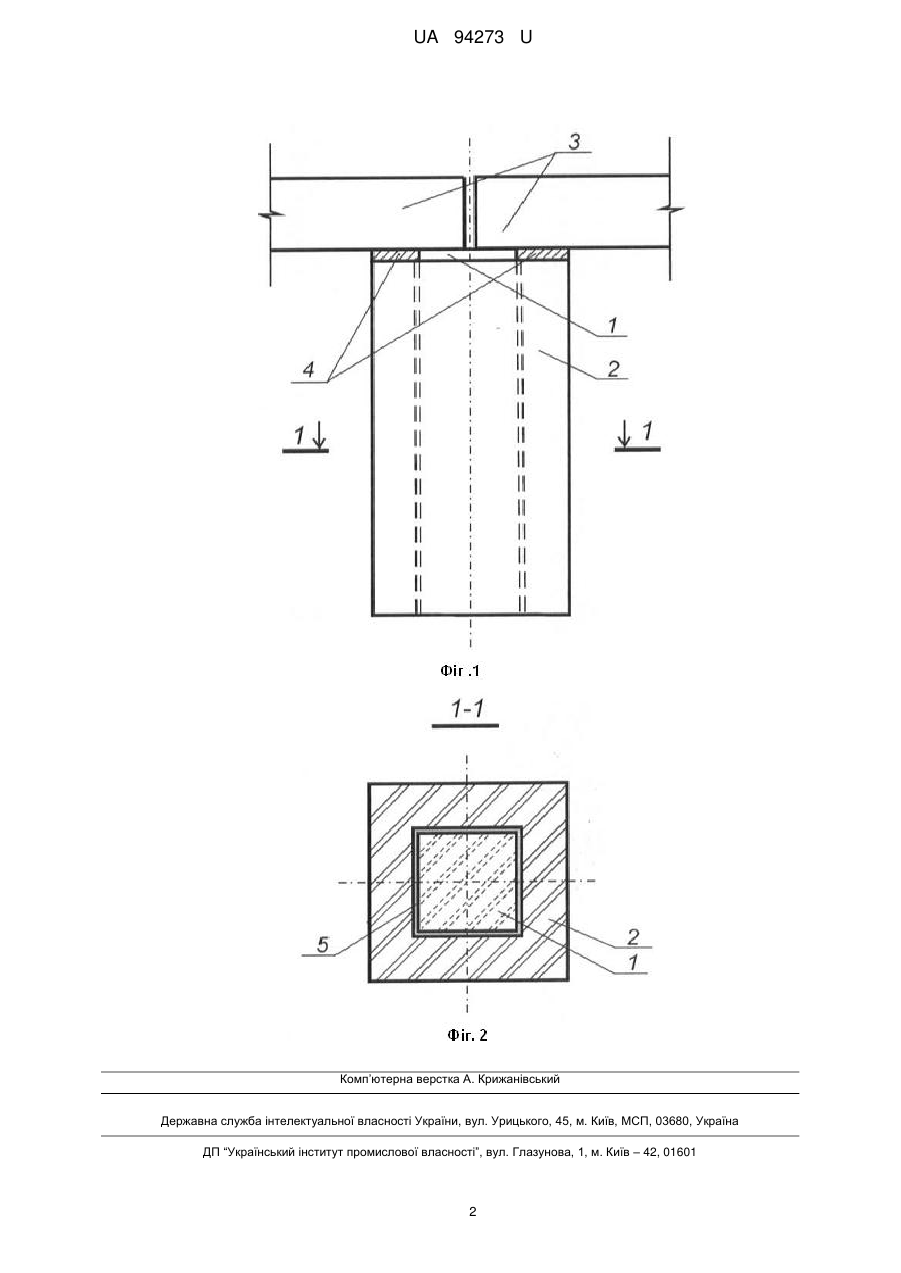

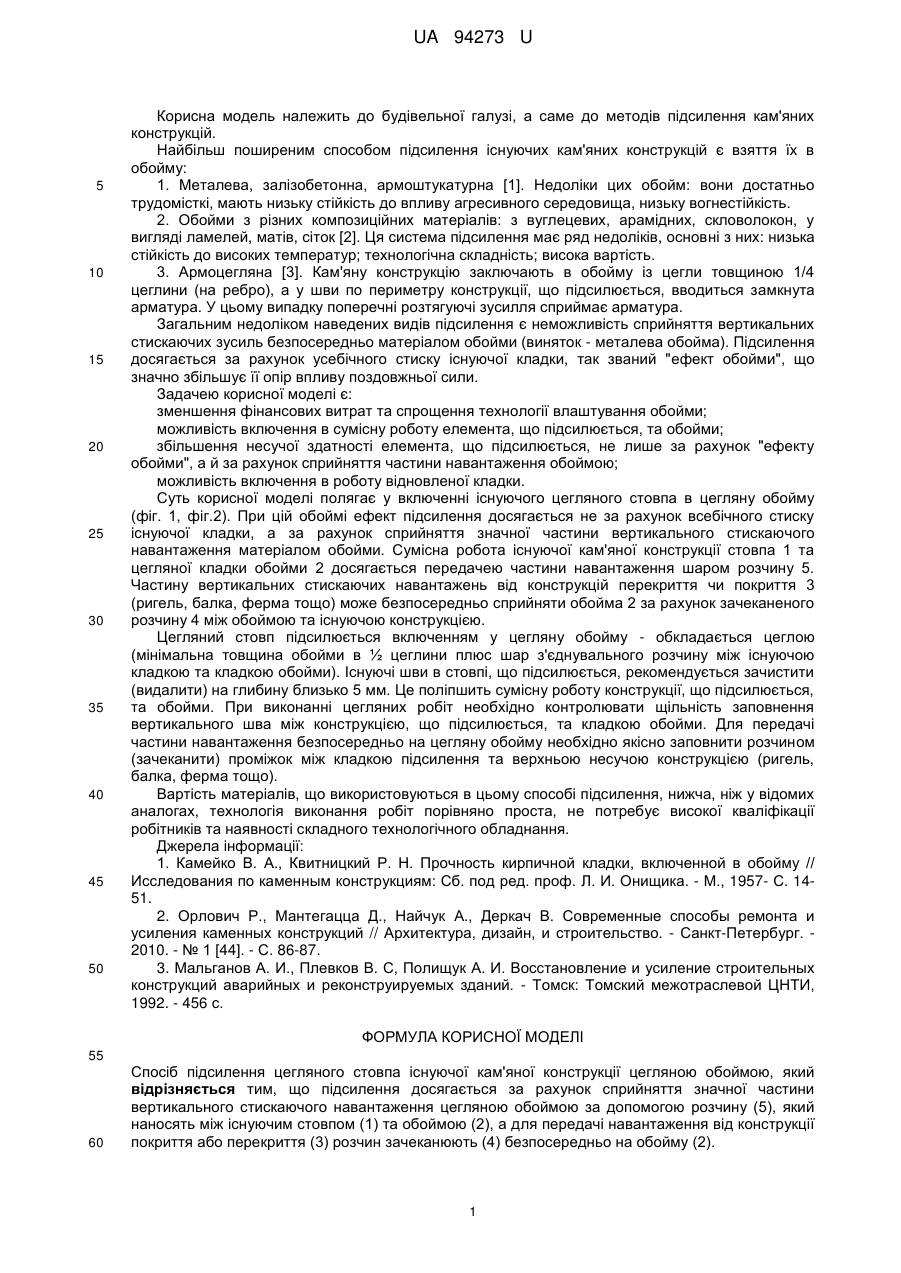

Реферат: Спосіб підсилення цегляного стовпа існуючої кам'яної конструкції цегляною обоймою, по якому підсилення досягається за рахунок сприйняття значної частини вертикального стискаючого навантаження цегляною обоймою за допомогою нанесення розчину (5) між існуючим стовпом (1) та обоймою (2), а для передачі навантаження від конструкції покриття або перекриття (3) розчин зачеканюють (4) безпосередньо на обойму (2). UA 94273 U (54) СПОСІБ ПІДСИЛЕННЯ ЦЕГЛЯНОГО СТОВПА ЦЕГЛЯНОЮ ОБОЙМОЮ UA 94273 U UA 94273 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, а саме до методів підсилення кам'яних конструкцій. Найбільш поширеним способом підсилення існуючих кам'яних конструкцій є взяття їх в обойму: 1. Металева, залізобетонна, армоштукатурна [1]. Недоліки цих обойм: вони достатньо трудомісткі, мають низьку стійкість до впливу агресивного середовища, низьку вогнестійкість. 2. Обойми з різних композиційних матеріалів: з вуглецевих, арамідних, скловолокон, у вигляді ламелей, матів, сіток [2]. Ця система підсилення має ряд недоліків, основні з них: низька стійкість до високих температур; технологічна складність; висока вартість. 3. Армоцегляна [3]. Кам'яну конструкцію заключають в обойму із цегли товщиною 1/4 цеглини (на ребро), а у шви по периметру конструкції, що підсилюється, вводиться замкнута арматура. У цьому випадку поперечні розтягуючі зусилля сприймає арматура. Загальним недоліком наведених видів підсилення є неможливість сприйняття вертикальних стискаючих зусиль безпосередньо матеріалом обойми (виняток - металева обойма). Підсилення досягається за рахунок усебічного стиску існуючої кладки, так званий "ефект обойми", що значно збільшує її опір впливу поздовжньої сили. Задачею корисної моделі є: зменшення фінансових витрат та спрощення технології влаштування обойми; можливість включення в сумісну роботу елемента, що підсилюється, та обойми; збільшення несучої здатності елемента, що підсилюється, не лише за рахунок "ефекту обойми", а й за рахунок сприйняття частини навантаження обоймою; можливість включення в роботу відновленої кладки. Суть корисної моделі полягає у включенні існуючого цегляного стовпа в цегляну обойму (фіг. 1, фіг.2). При цій обоймі ефект підсилення досягається не за рахунок всебічного стиску існуючої кладки, а за рахунок сприйняття значної частини вертикального стискаючого навантаження матеріалом обойми. Сумісна робота існуючої кам'яної конструкції стовпа 1 та цегляної кладки обойми 2 досягається передачею частини навантаження шаром розчину 5. Частину вертикальних стискаючих навантажень від конструкцій перекриття чи покриття 3 (ригель, балка, ферма тощо) може безпосередньо сприйняти обойма 2 за рахунок зачеканеного розчину 4 між обоймою та існуючою конструкцією. Цегляний стовп підсилюється включенням у цегляну обойму - обкладається цеглою (мінімальна товщина обойми в ½ цеглини плюс шар з'єднувального розчину між існуючою кладкою та кладкою обойми). Існуючі шви в стовпі, що підсилюється, рекомендується зачистити (видалити) на глибину близько 5 мм. Це поліпшить сумісну роботу конструкції, що підсилюється, та обойми. При виконанні цегляних робіт необхідно контролювати щільність заповнення вертикального шва між конструкцією, що підсилюється, та кладкою обойми. Для передачі частини навантаження безпосередньо на цегляну обойму необхідно якісно заповнити розчином (зачеканити) проміжок між кладкою підсилення та верхньою несучою конструкцією (ригель, балка, ферма тощо). Вартість матеріалів, що використовуються в цьому способі підсилення, нижча, ніж у відомих аналогах, технологія виконання робіт порівняно проста, не потребує високої кваліфікації робітників та наявності складного технологічного обладнання. Джерела інформації: 1. Камейко В. А., Квитницкий Р. Н. Прочность кирпичной кладки, включенной в обойму // Исследования по каменным конструкциям: Сб. под ред. проф. Л. И. Онищика. - М., 1957- С. 1451. 2. Орлович Р., Мантегацца Д., Найчук А., Деркач В. Современные способы ремонта и усиления каменных конструкций // Архитектура, дизайн, и строительство. - Санкт-Петербург. 2010. - № 1 [44]. - С. 86-87. 3. Мальганов А. И., Плевков В. С, Полищук А. И. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. - Томск: Томский межотраслевой ЦНТИ, 1992. - 456 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб підсилення цегляного стовпа існуючої кам'яної конструкції цегляною обоймою, який відрізняється тим, що підсилення досягається за рахунок сприйняття значної частини вертикального стискаючогонавантаження цегляною обоймою за допомогою розчину (5), який наносять між існуючим стовпом (1) та обоймою (2), а для передачі навантаження від конструкції покриття або перекриття (3) розчин зачеканюють (4) безпосередньо на обойму (2). 1 UA 94273 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
