Спосіб підсилення цегляного стовпа цегляною обоймою з використанням з’єднувальної арматури

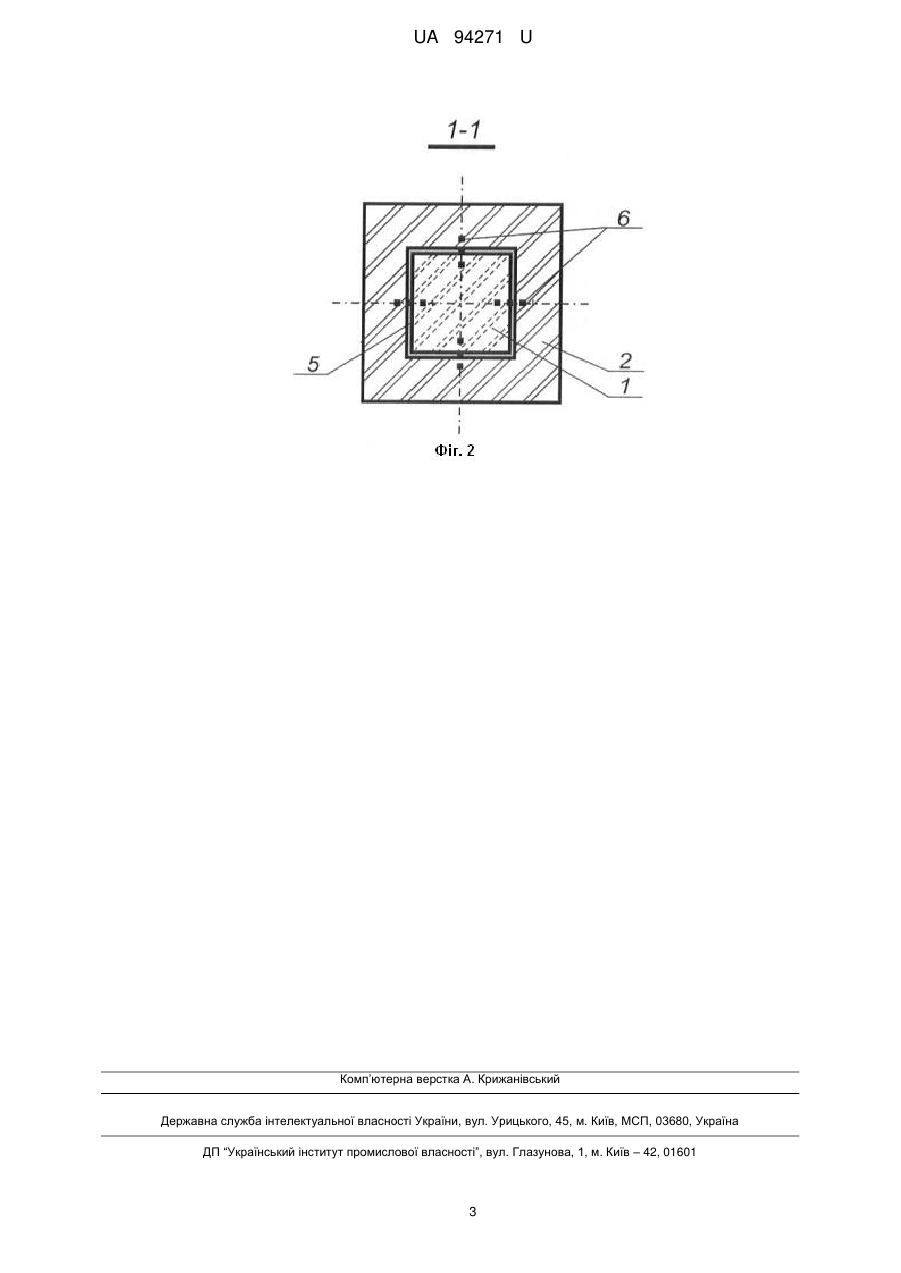

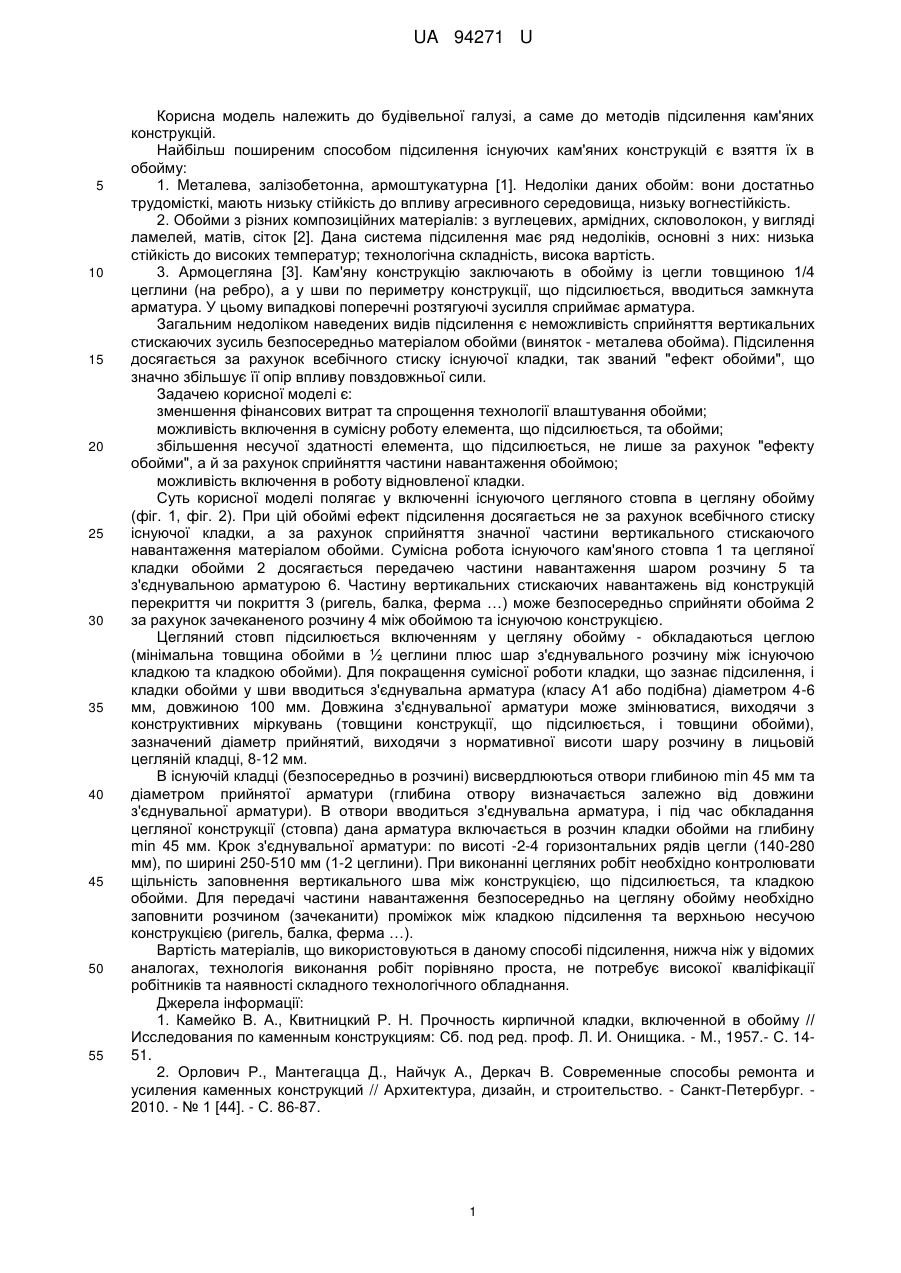

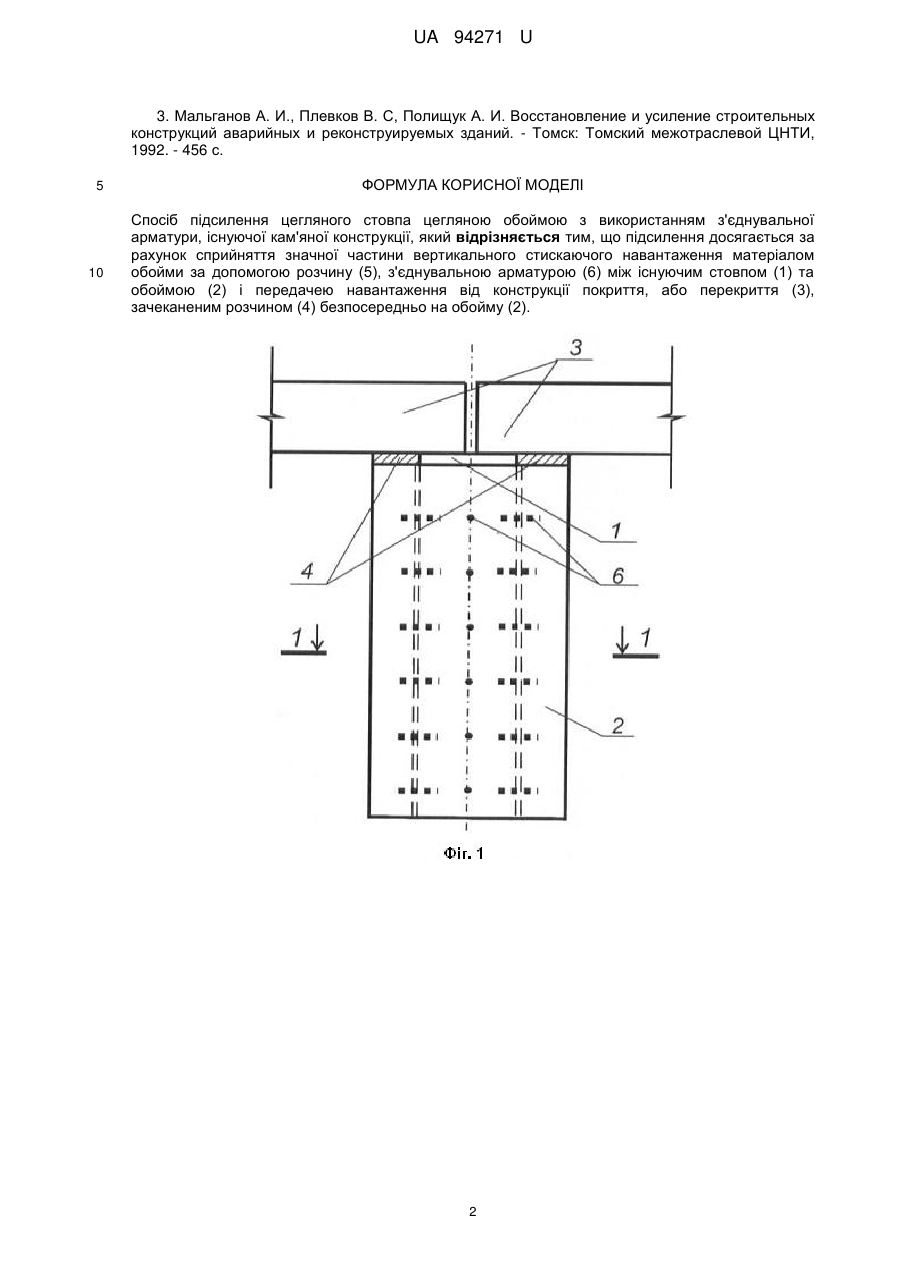

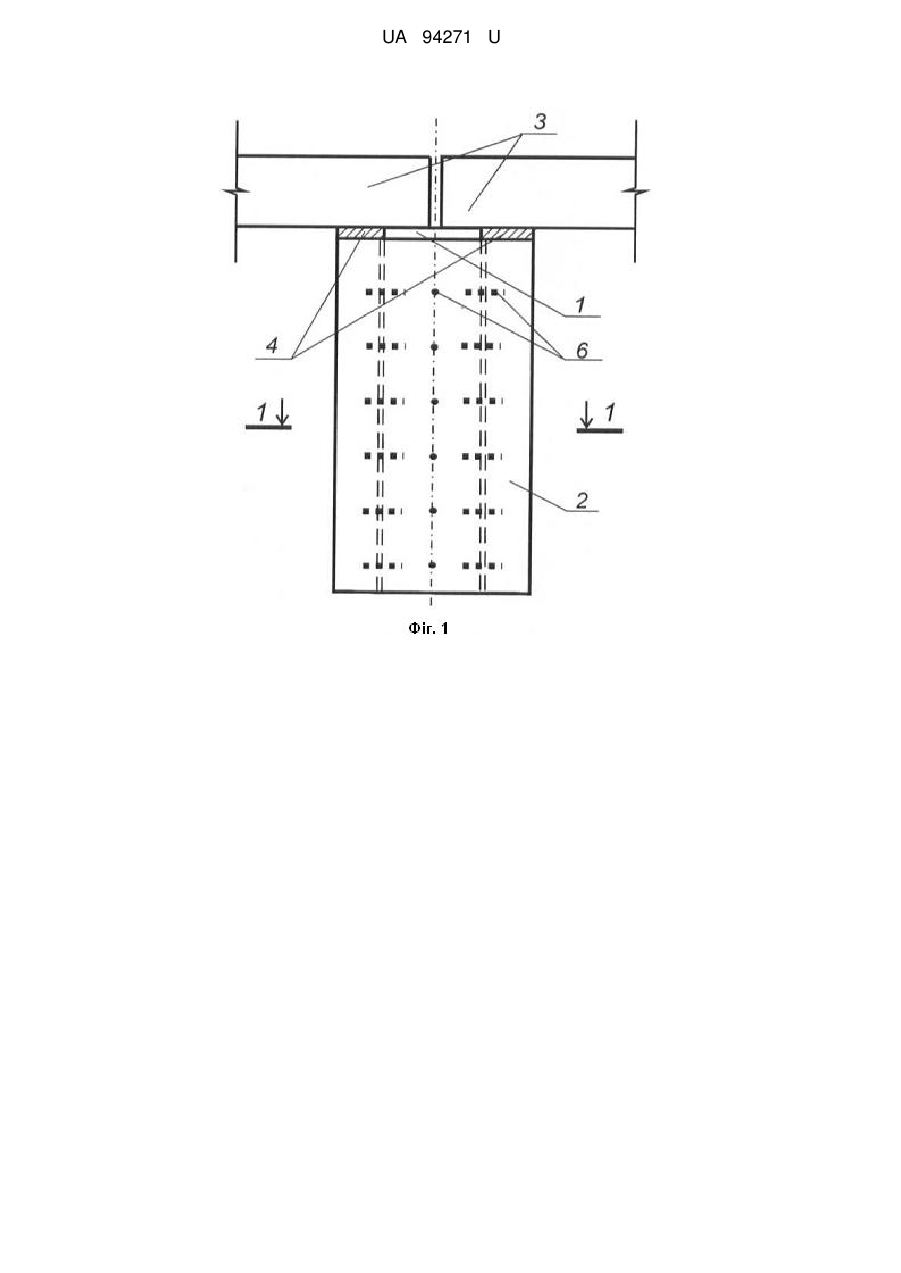

Реферат: Спосіб підсилення цегляного стовпа цегляною обоймою з використанням з'єднувальної арматури, існуючої кам'яної конструкції. Підсилення досягається за рахунок сприйняття значної частини вертикального стискаючого навантаження матеріалом обойми за допомогою розчину (5), з'єднувальною арматурою (6) між існуючим стовпом (1) та обоймою (2) і передачею навантаження від конструкції покриття, або перекриття (3), зачеканеним розчином (4) безпосередньо на обойму (2). UA 94271 U (12) UA 94271 U UA 94271 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної галузі, а саме до методів підсилення кам'яних конструкцій. Найбільш поширеним способом підсилення існуючих кам'яних конструкцій є взяття їх в обойму: 1. Металева, залізобетонна, армоштукатурна [1]. Недоліки даних обойм: вони достатньо трудомісткі, мають низьку стійкість до впливу агресивного середовища, низьку вогнестійкість. 2. Обойми з різних композиційних матеріалів: з вуглецевих, армідних, скловолокон, у вигляді ламелей, матів, сіток [2]. Дана система підсилення має ряд недоліків, основні з них: низька стійкість до високих температур; технологічна складність, висока вартість. 3. Армоцегляна [3]. Кам'яну конструкцію заключають в обойму із цегли товщиною 1/4 цеглини (на ребро), а у шви по периметру конструкції, що підсилюється, вводиться замкнута арматура. У цьому випадкові поперечні розтягуючі зусилля сприймає арматура. Загальним недоліком наведених видів підсилення є неможливість сприйняття вертикальних стискаючих зусиль безпосередньо матеріалом обойми (виняток - металева обойма). Підсилення досягається за рахунок всебічного стиску існуючої кладки, так званий "ефект обойми", що значно збільшує її опір впливу повздовжньої сили. Задачею корисної моделі є: зменшення фінансових витрат та спрощення технології влаштування обойми; можливість включення в сумісну роботу елемента, що підсилюється, та обойми; збільшення несучої здатності елемента, що підсилюється, не лише за рахунок "ефекту обойми", а й за рахунок сприйняття частини навантаження обоймою; можливість включення в роботу відновленої кладки. Суть корисної моделі полягає у включенні існуючого цегляного стовпа в цегляну обойму (фіг. 1, фіг. 2). При цій обоймі ефект підсилення досягається не за рахунок всебічного стиску існуючої кладки, а за рахунок сприйняття значної частини вертикального стискаючого навантаження матеріалом обойми. Сумісна робота існуючого кам'яного стовпа 1 та цегляної кладки обойми 2 досягається передачею частини навантаження шаром розчину 5 та з'єднувальною арматурою 6. Частину вертикальних стискаючих навантажень від конструкцій перекриття чи покриття 3 (ригель, балка, ферма …) може безпосередньо сприйняти обойма 2 за рахунок зачеканеного розчину 4 між обоймою та існуючою конструкцією. Цегляний стовп підсилюється включенням у цегляну обойму - обкладаються цеглою (мінімальна товщина обойми в ½ цеглини плюс шар з'єднувального розчину між існуючою кладкою та кладкою обойми). Для покращення сумісної роботи кладки, що зазнає підсилення, і кладки обойми у шви вводиться з'єднувальна арматура (класу А1 або подібна) діаметром 4-6 мм, довжиною 100 мм. Довжина з'єднувальної арматури може змінюватися, виходячи з конструктивних міркувань (товщини конструкції, що підсилюється, і товщини обойми), зазначений діаметр прийнятий, виходячи з нормативної висоти шару розчину в лицьовій цегляній кладці, 8-12 мм. В існуючій кладці (безпосередньо в розчині) висвердлюються отвори глибиною min 45 мм та діаметром прийнятої арматури (глибина отвору визначається залежно від довжини з'єднувальної арматури). В отвори вводиться з'єднувальна арматура, і під час обкладання цегляної конструкції (стовпа) дана арматура включається в розчин кладки обойми на глибину min 45 мм. Крок з'єднувальної арматури: по висоті -2-4 горизонтальних рядів цегли (140-280 мм), по ширині 250-510 мм (1-2 цеглини). При виконанні цегляних робіт необхідно контролювати щільність заповнення вертикального шва між конструкцією, що підсилюється, та кладкою обойми. Для передачі частини навантаження безпосередньо на цегляну обойму необхідно заповнити розчином (зачеканити) проміжок між кладкою підсилення та верхньою несучою конструкцією (ригель, балка, ферма …). Вартість матеріалів, що використовуються в даному способі підсилення, нижча ніж у відомих аналогах, технологія виконання робіт порівняно проста, не потребує високої кваліфікації робітників та наявності складного технологічного обладнання. Джерела інформації: 1. Камейко В. А., Квитницкий Р. Н. Прочность кирпичной кладки, включенной в обойму // Исследования по каменным конструкциям: Сб. под ред. проф. Л. И. Онищика. - М., 1957.- С. 1451. 2. Орлович Р., Мантегацца Д., Найчук А., Деркач В. Современные способы ремонта и усиления каменных конструкций // Архитектура, дизайн, и строительство. - Санкт-Петербург. 2010. - № 1 [44]. - С. 86-87. 1 UA 94271 U 3. Мальганов А. И., Плевков В. С, Полищук А. И. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. - Томск: Томский межотраслевой ЦНТИ, 1992. - 456 с. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб підсилення цегляного стовпа цегляною обоймою з використанням з'єднувальної арматури, існуючої кам'яної конструкції, який відрізняється тим, що підсилення досягається за рахунок сприйняття значної частини вертикального стискаючого навантаження матеріалом обойми за допомогою розчину (5), з'єднувальною арматурою (6) між існуючим стовпом (1) та обоймою (2) і передачею навантаження від конструкції покриття, або перекриття (3), зачеканеним розчином (4) безпосередньо на обойму (2). 2 UA 94271 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
