Електричний нагрівач стиснутого повітря

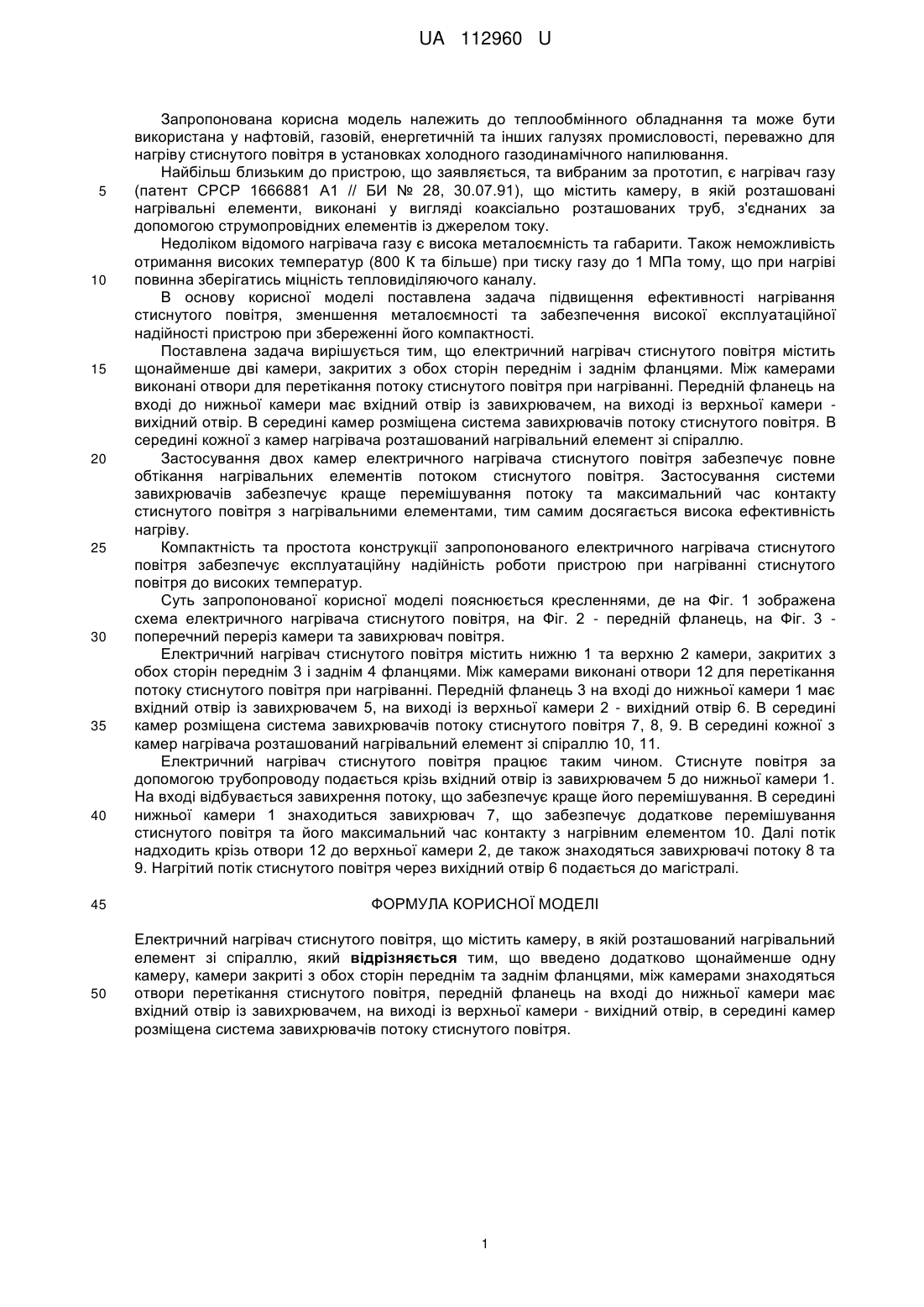

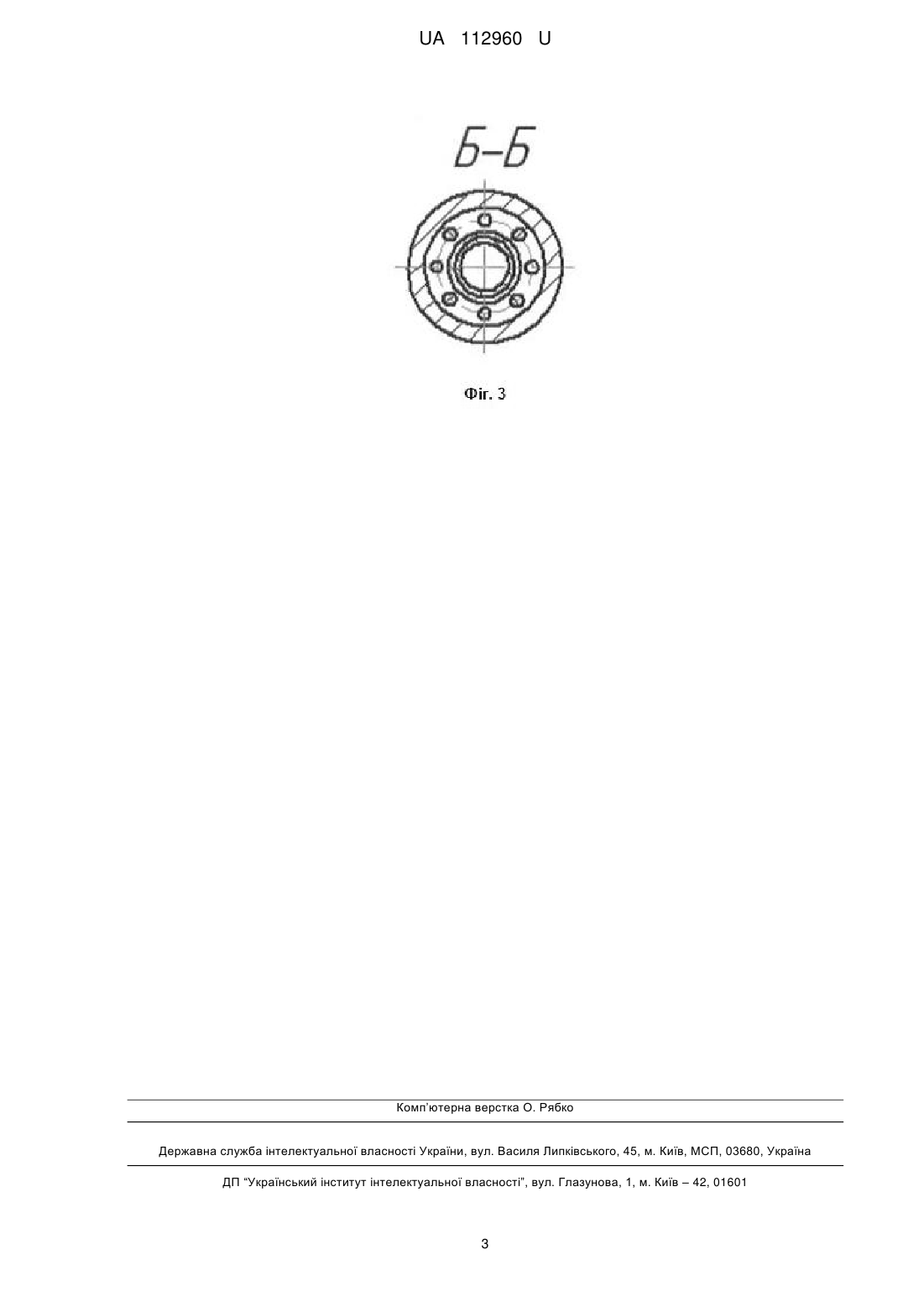

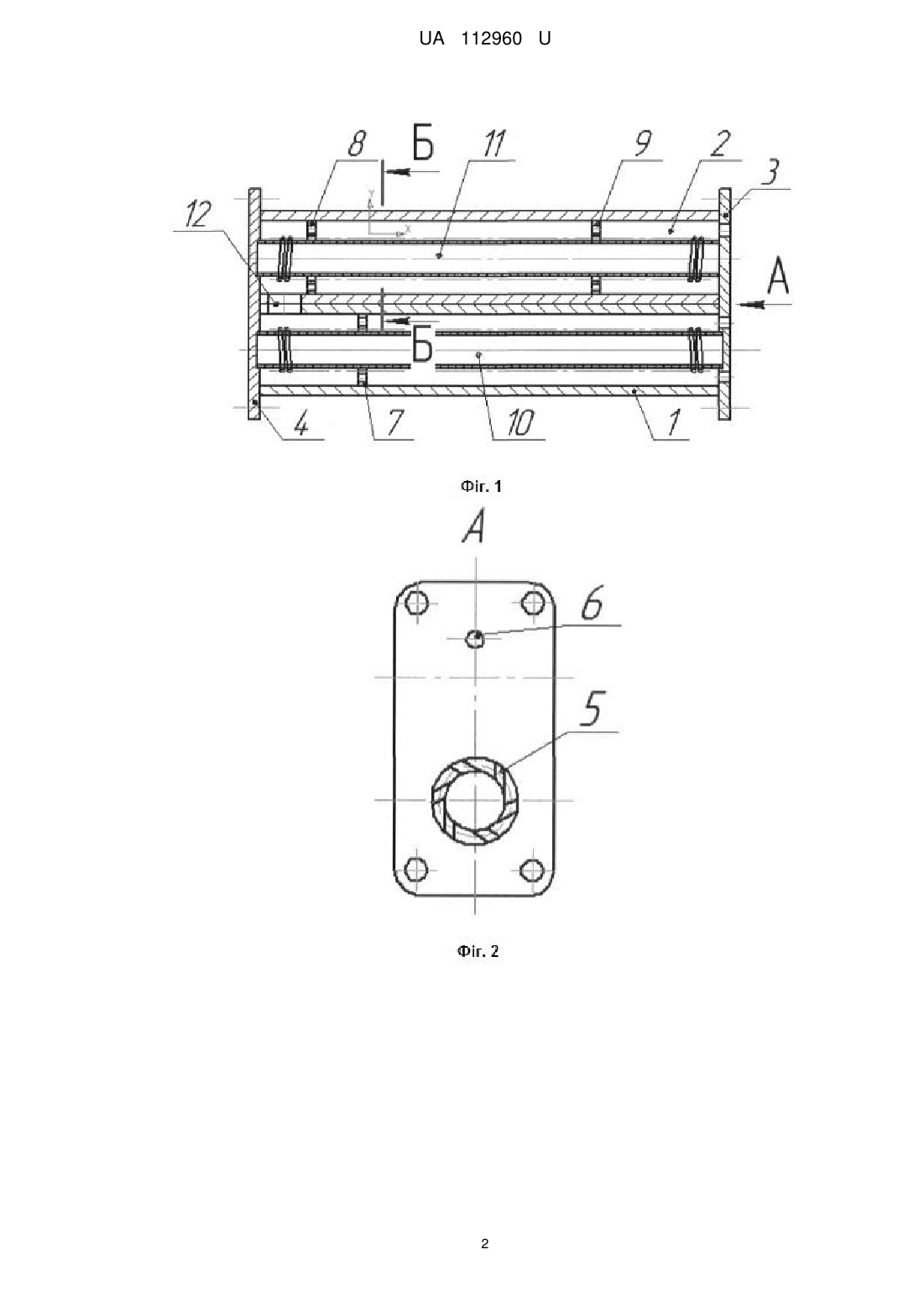

Реферат: Електричний нагрівач стиснутого повітря містить камеру, в якій розташований нагрівальний елемент зі спіраллю. Додатково введено щонайменше одну камеру. Камери закриті з обох сторін переднім та заднім фланцями. Між камерами знаходяться отвори перетікання стиснутого повітря. Передній фланець на вході до нижньої камери має вхідний отвір із завихрювачем, на виході із верхньої камери - вихідний отвір. В середині камер розміщена система завихрювачів потоку стиснутого повітря. UA 112960 U (54) ЕЛЕКТРИЧНИЙ НАГРІВАЧ СТИСНУТОГО ПОВІТРЯ UA 112960 U UA 112960 U 5 10 15 20 25 30 35 40 45 50 Запропонована корисна модель належить до теплообмінного обладнання та може бути використана у нафтовій, газовій, енергетичній та інших галузях промисловості, переважно для нагріву стиснутого повітря в установках холодного газодинамічного напилювання. Найбільш близьким до пристрою, що заявляється, та вибраним за прототип, є нагрівач газу (патент СРСР 1666881 А1 // БИ № 28, 30.07.91), що містить камеру, в якій розташовані нагрівальні елементи, виконані у вигляді коаксіально розташованих труб, з'єднаних за допомогою струмопровідних елементів із джерелом току. Недоліком відомого нагрівача газу є висока металоємність та габарити. Також неможливість отримання високих температур (800 К та більше) при тиску газу до 1 МПа тому, що при нагріві повинна зберігатись міцність тепловиділяючого каналу. В основу корисної моделі поставлена задача підвищення ефективності нагрівання стиснутого повітря, зменшення металоємності та забезпечення високої експлуатаційної надійності пристрою при збереженні його компактності. Поставлена задача вирішується тим, що електричний нагрівач стиснутого повітря містить щонайменше дві камери, закритих з обох сторін переднім і заднім фланцями. Між камерами виконані отвори для перетікання потоку стиснутого повітря при нагріванні. Передній фланець на вході до нижньої камери має вхідний отвір із завихрювачем, на виході із верхньої камери вихідний отвір. В середині камер розміщена система завихрювачів потоку стиснутого повітря. В середині кожної з камер нагрівача розташований нагрівальний елемент зі спіраллю. Застосування двох камер електричного нагрівача стиснутого повітря забезпечує повне обтікання нагрівальних елементів потоком стиснутого повітря. Застосування системи завихрювачів забезпечує краще перемішування потоку та максимальний час контакту стиснутого повітря з нагрівальними елементами, тим самим досягається висока ефективність нагріву. Компактність та простота конструкції запропонованого електричного нагрівача стиснутого повітря забезпечує експлуатаційну надійність роботи пристрою при нагріванні стиснутого повітря до високих температур. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг. 1 зображена схема електричного нагрівача стиснутого повітря, на Фіг. 2 - передній фланець, на Фіг. 3 поперечний переріз камери та завихрювач повітря. Електричний нагрівач стиснутого повітря містить нижню 1 та верхню 2 камери, закритих з обох сторін переднім 3 і заднім 4 фланцями. Між камерами виконані отвори 12 для перетікання потоку стиснутого повітря при нагріванні. Передній фланець 3 на вході до нижньої камери 1 має вхідний отвір із завихрювачем 5, на виході із верхньої камери 2 - вихідний отвір 6. В середині камер розміщена система завихрювачів потоку стиснутого повітря 7, 8, 9. В середині кожної з камер нагрівача розташований нагрівальний елемент зі спіраллю 10, 11. Електричний нагрівач стиснутого повітря працює таким чином. Стиснуте повітря за допомогою трубопроводу подається крізь вхідний отвір із завихрювачем 5 до нижньої камери 1. На вході відбувається завихрення потоку, що забезпечує краще його перемішування. В середині нижньої камери 1 знаходиться завихрювач 7, що забезпечує додаткове перемішування стиснутого повітря та його максимальний час контакту з нагрівним елементом 10. Далі потік надходить крізь отвори 12 до верхньої камери 2, де також знаходяться завихрювачі потоку 8 та 9. Нагрітий потік стиснутого повітря через вихідний отвір 6 подається до магістралі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електричний нагрівач стиснутого повітря, що містить камеру, в якій розташований нагрівальний елемент зі спіраллю, який відрізняється тим, що введено додатково щонайменше одну камеру, камери закриті з обох сторін переднім та заднім фланцями, між камерами знаходяться отвори перетікання стиснутого повітря, передній фланець на вході до нижньої камери має вхідний отвір із завихрювачем, на виході із верхньої камери - вихідний отвір, в середині камер розміщена система завихрювачів потоку стиснутого повітря. 1 UA 112960 U 2 UA 112960 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
