Роторна косарка

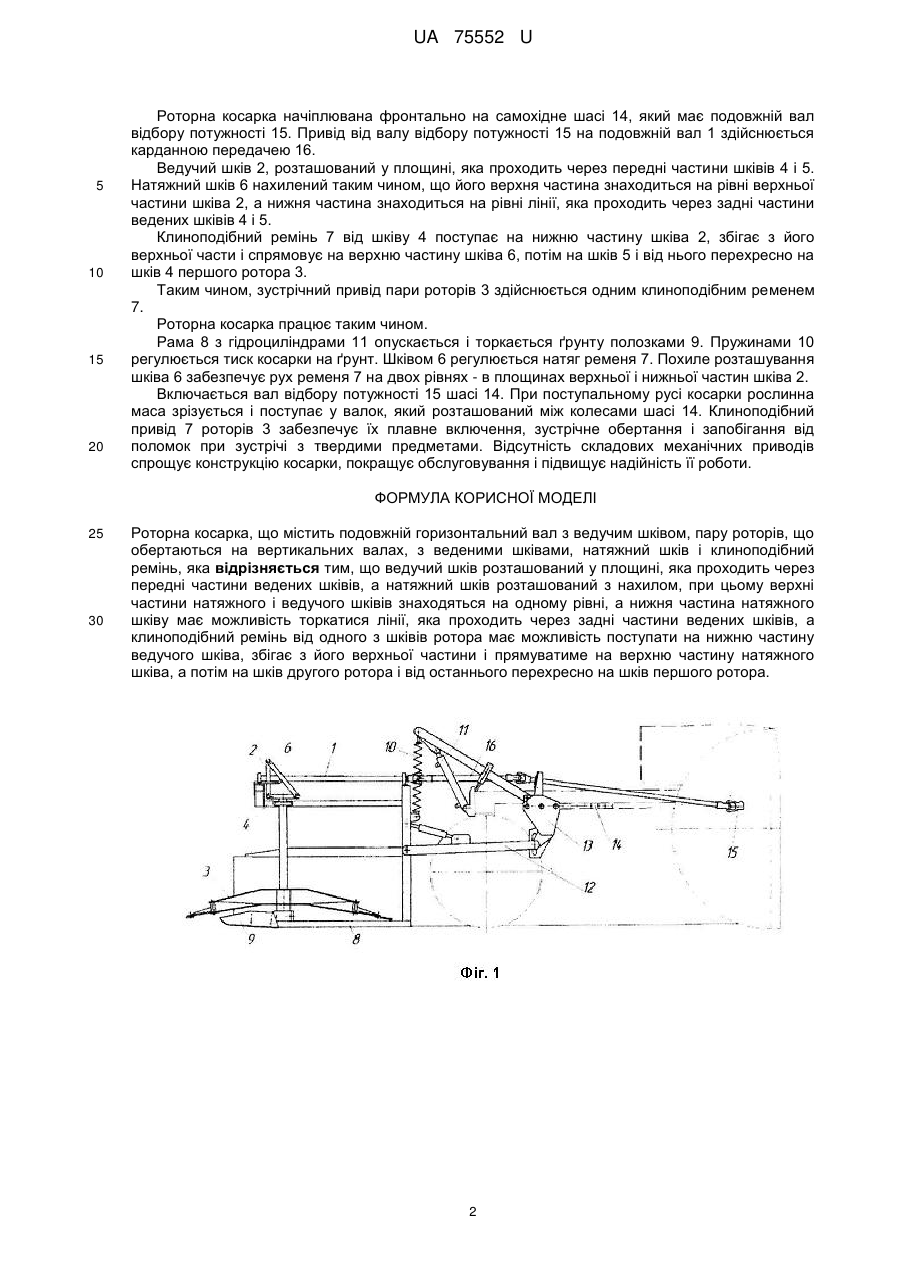

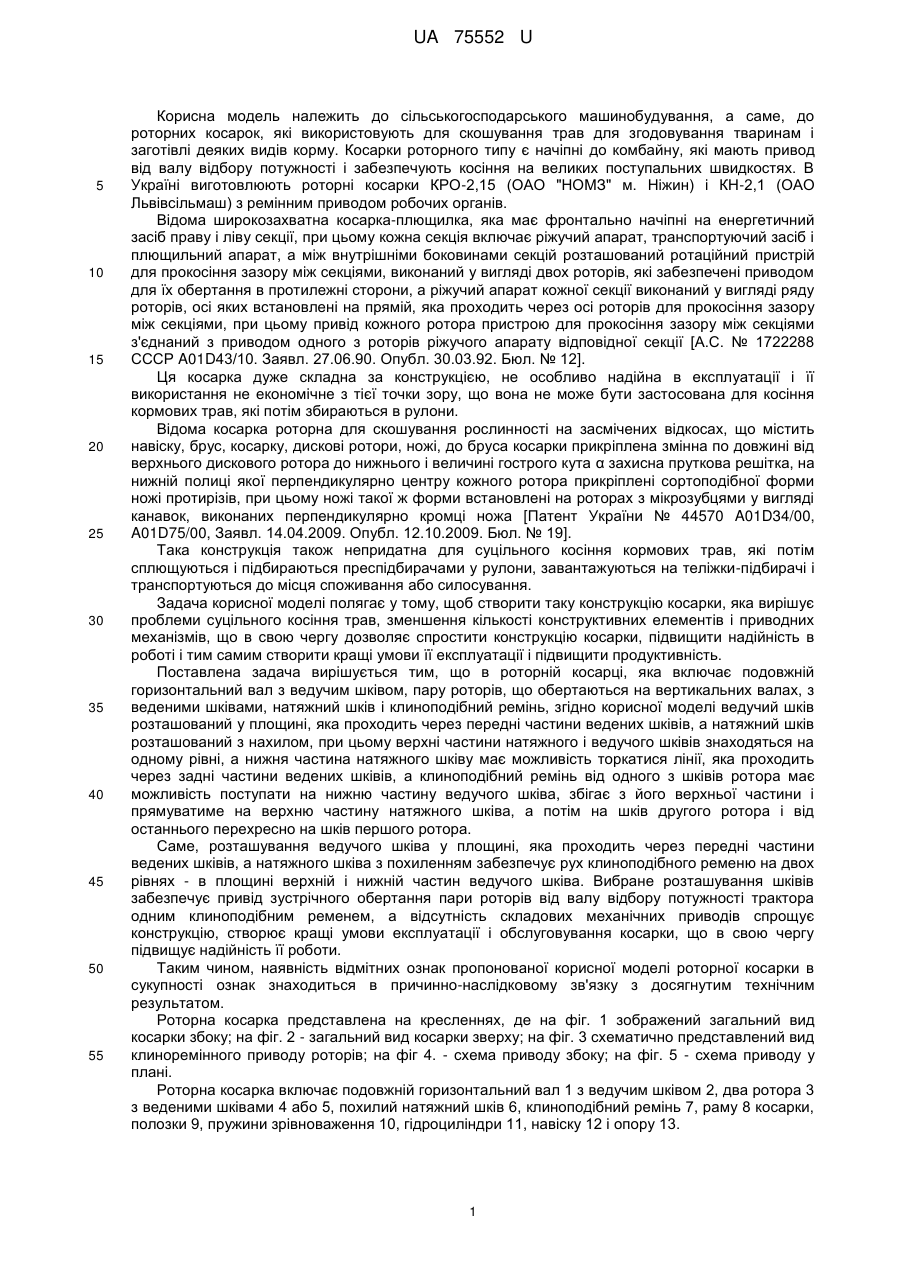

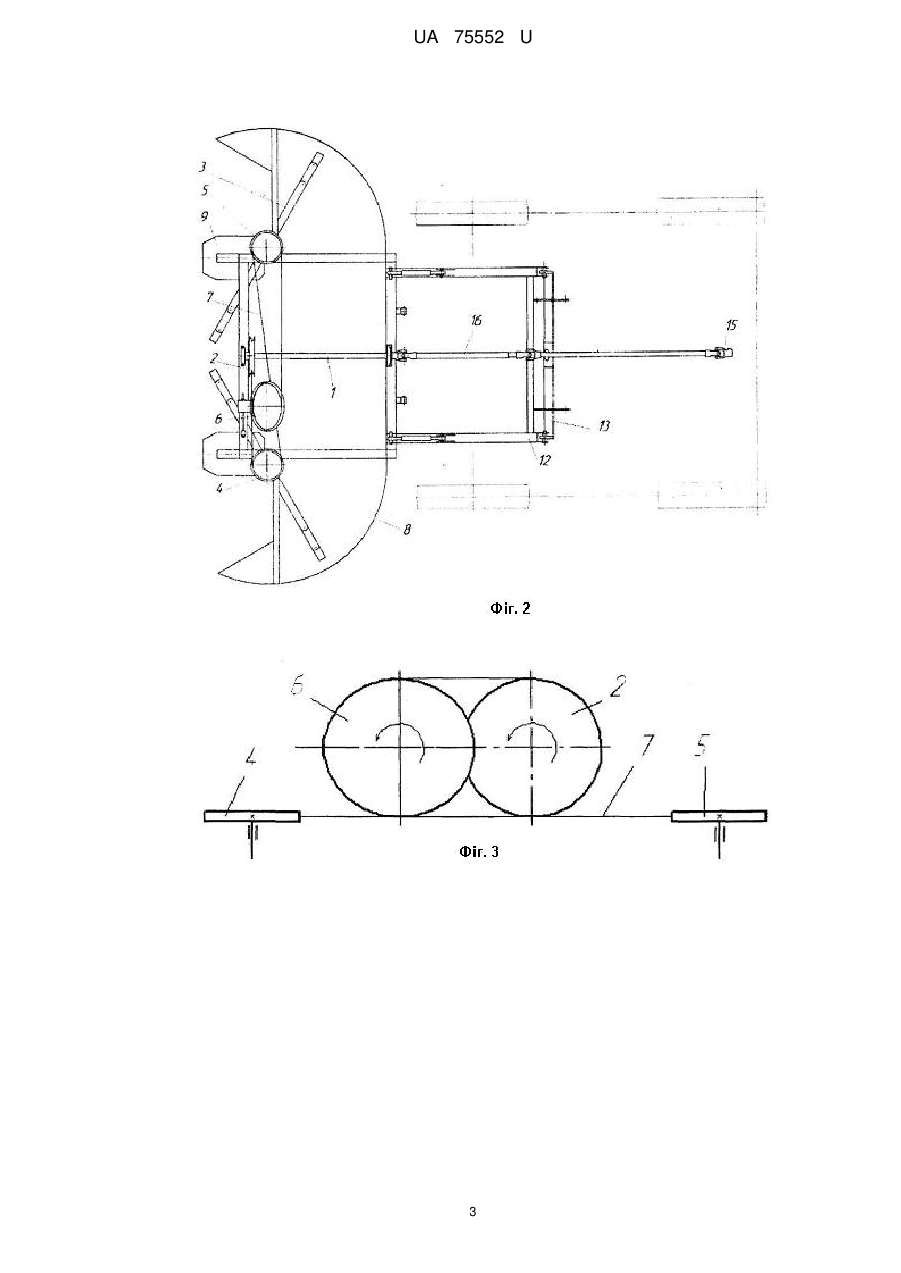

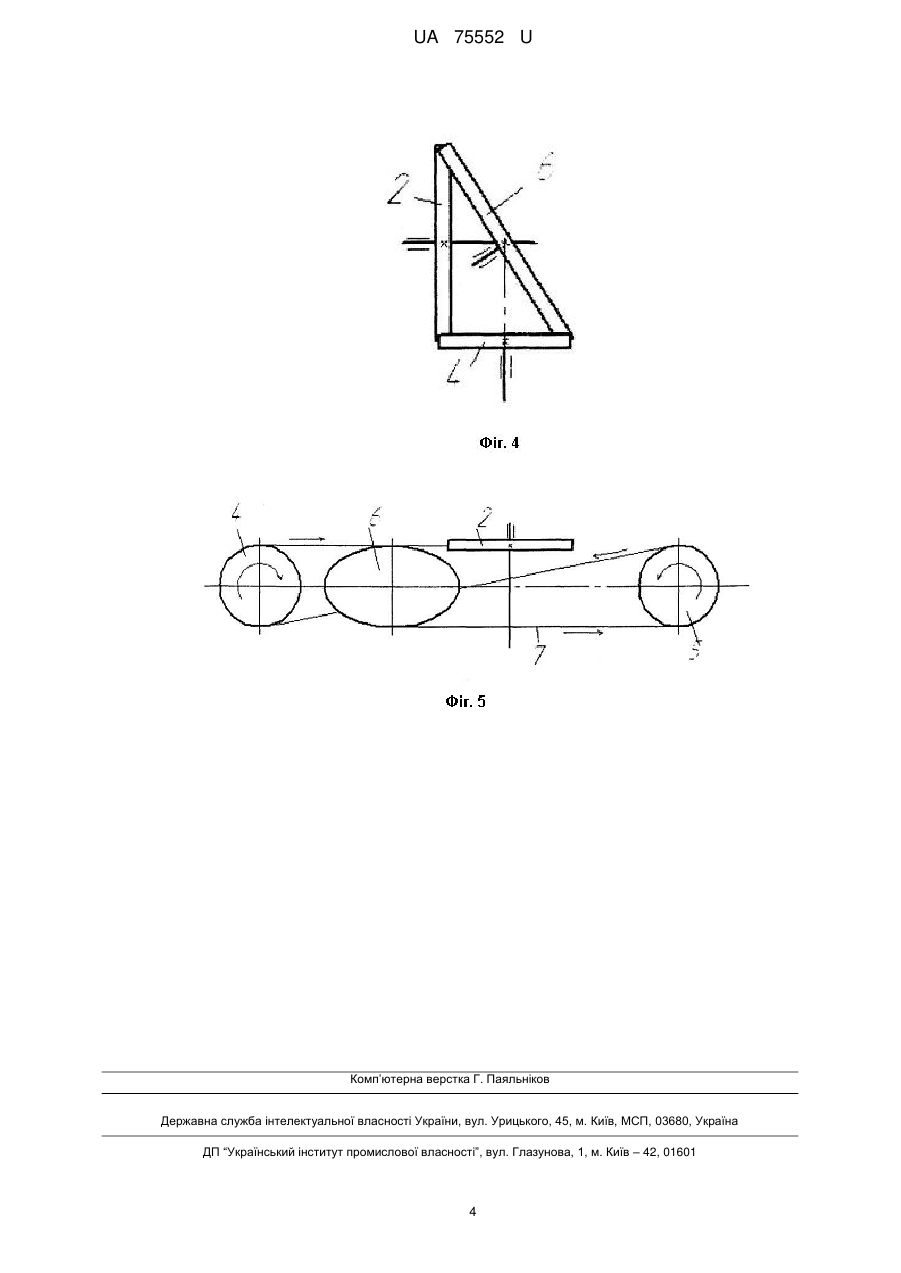

Реферат: Роторна косарка містить подовжній горизонтальний вал з ведучим шківом, пару роторів, що обертаються на вертикальних валах, з веденими шківами, натяжний шків і клиноподібний ремінь. UA 75552 U (54) РОТОРНА КОСАРКА UA 75552 U UA 75552 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме, до роторних косарок, які використовують для скошування трав для згодовування тваринам і заготівлі деяких видів корму. Косарки роторного типу є начіпні до комбайну, які мають привод від валу відбору потужності і забезпечують косіння на великих поступальних швидкостях. В Україні виготовлюють роторні косарки КРО-2,15 (ОАО "НОМЗ" м. Ніжин) і КН-2,1 (ОАО Львівсільмаш) з ремінним приводом робочих органів. Відома широкозахватна косарка-плющилка, яка має фронтально начіпні на енергетичний засіб праву і ліву секції, при цьому кожна секція включає ріжучий апарат, транспортуючий засіб і плющильний апарат, а між внутрішніми боковинами секцій розташований ротаційний пристрій для прокосіння зазору між секціями, виконаний у вигляді двох роторів, які забезпечені приводом для їх обертання в протилежні сторони, а ріжучий апарат кожної секції виконаний у вигляді ряду роторів, осі яких встановлені на прямій, яка проходить через осі роторів для прокосіння зазору між секціями, при цьому привід кожного ротора пристрою для прокосіння зазору між секціями з'єднаний з приводом одного з роторів ріжучого апарату відповідної секції [А.С. № 1722288 СССР A01D43/10. Заявл. 27.06.90. Опубл. 30.03.92. Бюл. № 12]. Ця косарка дуже складна за конструкцією, не особливо надійна в експлуатації і її використання не економічне з тієї точки зору, що вона не може бути застосована для косіння кормових трав, які потім збираються в рулони. Відома косарка роторна для скошування рослинності на засмічених відкосах, що містить навіску, брус, косарку, дискові ротори, ножі, до бруса косарки прикріплена змінна по довжині від верхнього дискового ротора до нижнього і величині гострого кута α захисна пруткова решітка, на нижній полиці якої перпендикулярно центру кожного ротора прикріплені сортоподібної форми ножі протирізів, при цьому ножі такої ж форми встановлені на роторах з мікрозубцями у вигляді канавок, виконаних перпендикулярно кромці ножа [Патент України № 44570 A01D34/00, A01D75/00, Заявл. 14.04.2009. Опубл. 12.10.2009. Бюл. № 19]. Така конструкція також непридатна для суцільного косіння кормових трав, які потім сплющуються і підбираються преспідбирачами у рулони, завантажуються на теліжки-підбирачі і транспортуються до місця споживання або силосування. Задача корисної моделі полягає у тому, щоб створити таку конструкцію косарки, яка вирішує проблеми суцільного косіння трав, зменшення кількості конструктивних елементів і приводних механізмів, що в свою чергу дозволяє спростити конструкцію косарки, підвищити надійність в роботі і тим самим створити кращі умови її експлуатації і підвищити продуктивність. Поставлена задача вирішується тим, що в роторній косарці, яка включає подовжній горизонтальний вал з ведучим шківом, пару роторів, що обертаються на вертикальних валах, з веденими шківами, натяжний шків і клиноподібний ремінь, згідно корисної моделі ведучий шків розташований у площині, яка проходить через передні частини ведених шківів, а натяжний шків розташований з нахилом, при цьому верхні частини натяжного і ведучого шківів знаходяться на одному рівні, а нижня частина натяжного шківу має можливість торкатися лінії, яка проходить через задні частини ведених шківів, а клиноподібний ремінь від одного з шківів ротора має можливість поступати на нижню частину ведучого шківа, збігає з його верхньої частини і прямуватиме на верхню частину натяжного шківа, а потім на шків другого ротора і від останнього перехресно на шків першого ротора. Саме, розташування ведучого шківа у площині, яка проходить через передні частини ведених шківів, а натяжного шківа з похиленням забезпечує рух клиноподібного ременю на двох рівнях - в площині верхній і нижній частин ведучого шківа. Вибране розташування шківів забезпечує привід зустрічного обертання пари роторів від валу відбору потужності трактора одним клиноподібним ременем, а відсутність складових механічних приводів спрощує конструкцію, створює кращі умови експлуатації і обслуговування косарки, що в свою чергу підвищує надійність її роботи. Таким чином, наявність відмітних ознак пропонованої корисної моделі роторної косарки в сукупності ознак знаходиться в причинно-наслідковому зв'язку з досягнутим технічним результатом. Роторна косарка представлена на кресленнях, де на фіг. 1 зображений загальний вид косарки збоку; на фіг. 2 - загальний вид косарки зверху; на фіг. 3 схематично представлений вид клиноремінного приводу роторів; на фіг 4. - схема приводу збоку; на фіг. 5 - схема приводу у плані. Роторна косарка включає подовжній горизонтальний вал 1 з ведучим шківом 2, два ротора 3 з веденими шківами 4 або 5, похилий натяжний шків 6, клиноподібний ремінь 7, раму 8 косарки, полозки 9, пружини зрівноваження 10, гідроциліндри 11, навіску 12 і опору 13. 1 UA 75552 U 5 10 15 20 Роторна косарка начіплювана фронтально на самохідне шасі 14, який має подовжній вал відбору потужності 15. Привід від валу відбору потужності 15 на подовжній вал 1 здійснюється карданною передачею 16. Ведучий шків 2, розташований у площині, яка проходить через передні частини шківів 4 і 5. Натяжний шків 6 нахилений таким чином, що його верхня частина знаходиться на рівні верхньої частини шківа 2, а нижня частина знаходиться на рівні лінії, яка проходить через задні частини ведених шківів 4 і 5. Клиноподібний ремінь 7 від шківу 4 поступає на нижню частину шківа 2, збігає з його верхньої части і спрямовує на верхню частину шківа 6, потім на шків 5 і від нього перехресно на шків 4 першого ротора 3. Таким чином, зустрічний привід пари роторів 3 здійснюється одним клиноподібним ременем 7. Роторна косарка працює таким чином. Рама 8 з гідроциліндрами 11 опускається і торкається ґрунту полозками 9. Пружинами 10 регулюється тиск косарки на ґрунт. Шківом 6 регулюється натяг ременя 7. Похиле розташування шківа 6 забезпечує рух ременя 7 на двох рівнях - в площинах верхньої і нижньої частин шківа 2. Включається вал відбору потужності 15 шасі 14. При поступальному русі косарки рослинна маса зрізується і поступає у валок, який розташований між колесами шасі 14. Клиноподібний привід 7 роторів 3 забезпечує їх плавне включення, зустрічне обертання і запобігання від поломок при зустрічі з твердими предметами. Відсутність складових механічних приводів спрощує конструкцію косарки, покращує обслуговування і підвищує надійність її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Роторна косарка, що містить подовжній горизонтальний вал з ведучим шківом, пару роторів, що обертаються на вертикальних валах, з веденими шківами, натяжний шків і клиноподібний ремінь, яка відрізняється тим, що ведучий шків розташований у площині, яка проходить через передні частини ведених шківів, а натяжний шків розташований з нахилом, при цьому верхні частини натяжного і ведучого шківів знаходяться на одному рівні, а нижня частина натяжного шківу має можливість торкатися лінії, яка проходить через задні частини ведених шківів, а клиноподібний ремінь від одного з шківів ротора має можливість поступати на нижню частину ведучого шківа, збігає з його верхньої частини і прямуватиме на верхню частину натяжного шківа, а потім на шків другого ротора і від останнього перехресно на шків першого ротора. 2 UA 75552 U 3 UA 75552 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
