Колійний шуруп

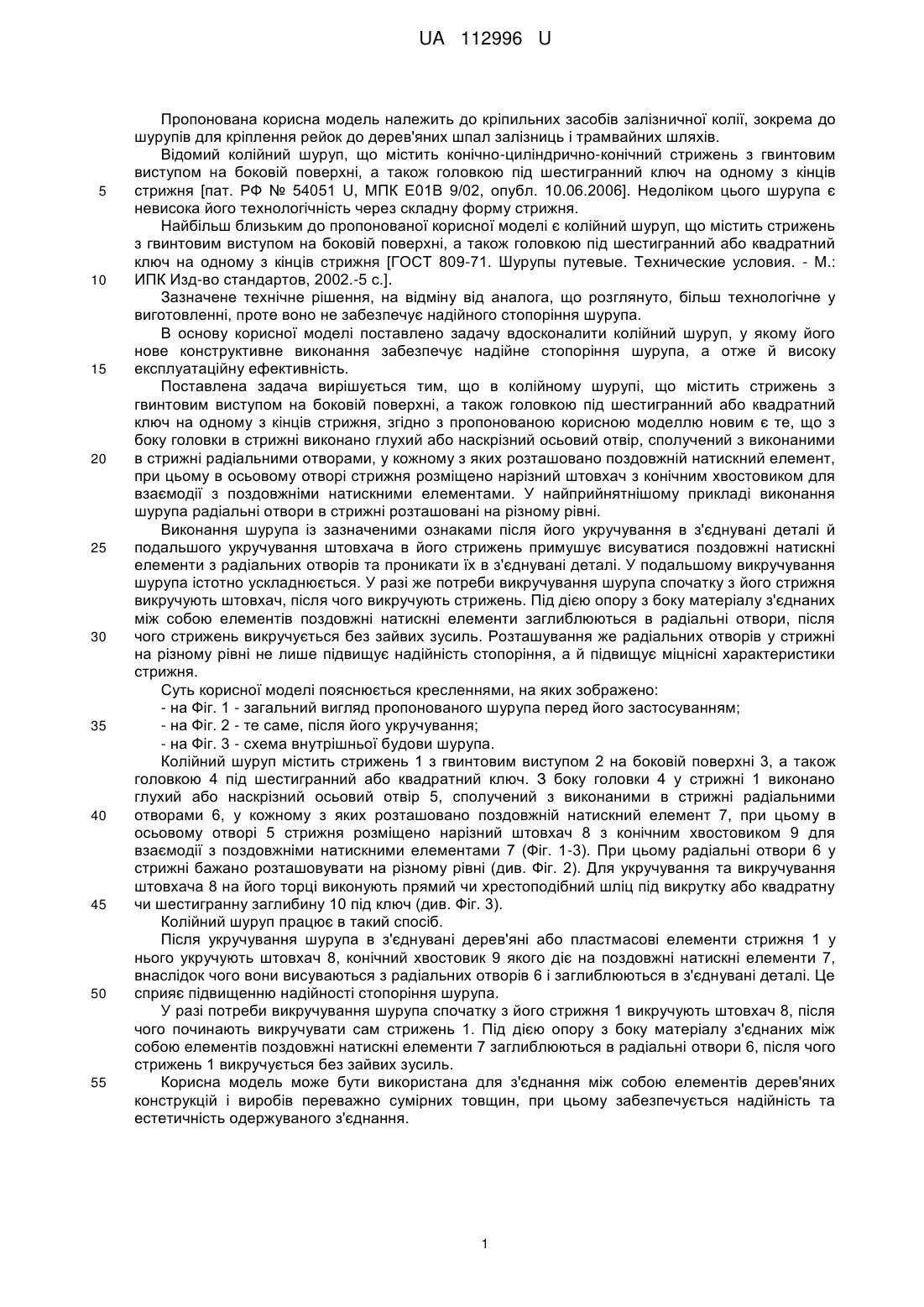

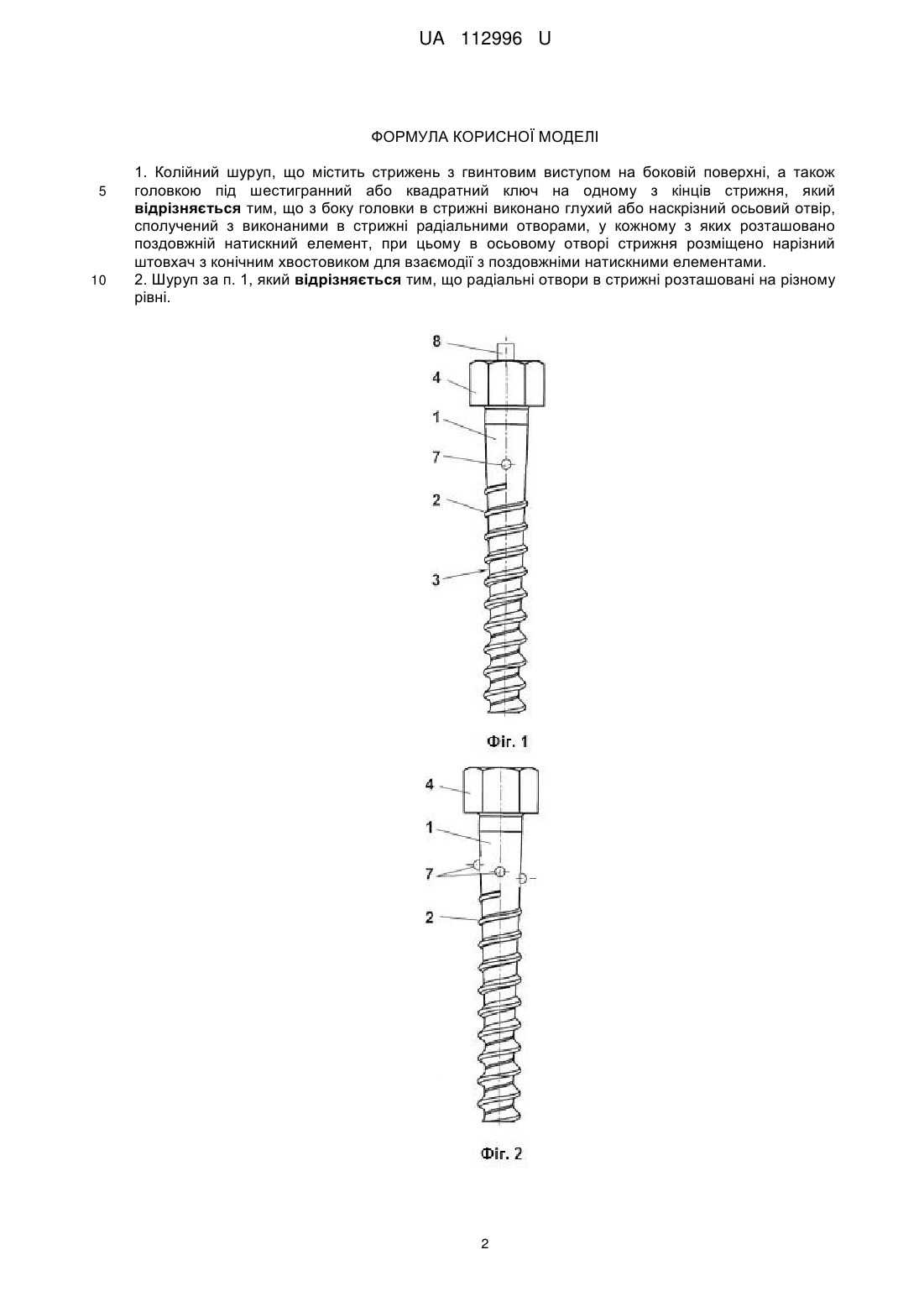

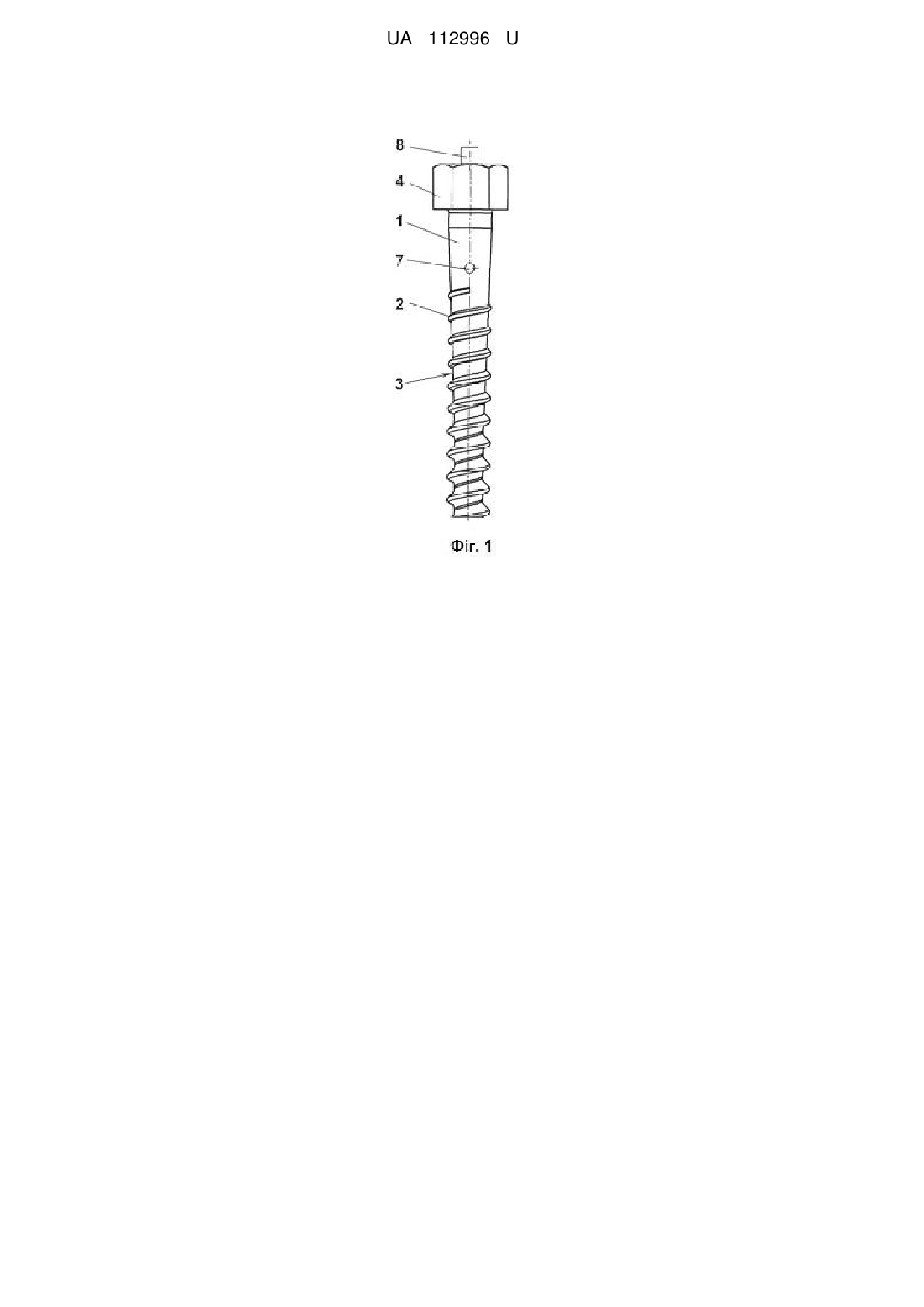

Реферат: UA 112996 U UA 112996 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до кріпильних засобів залізничної колії, зокрема до шурупів для кріплення рейок до дерев'яних шпал залізниць і трамвайних шляхів. Відомий колійний шуруп, що містить конічно-циліндрично-конічний стрижень з гвинтовим виступом на боковій поверхні, а також головкою під шестигранний ключ на одному з кінців стрижня [пат. РФ № 54051 U, МПК Е01В 9/02, опубл. 10.06.2006]. Недоліком цього шурупа є невисока його технологічність через складну форму стрижня. Найбільш близьким до пропонованої корисної моделі є колійний шуруп, що містить стрижень з гвинтовим виступом на боковій поверхні, а також головкою під шестигранний або квадратний ключ на одному з кінців стрижня [ГОСТ 809-71. Шурупы путевые. Технические условия. - М.: ИПК Изд-во стандартов, 2002.-5 с.]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, більш технологічне у виготовленні, проте воно не забезпечує надійного стопоріння шурупа. В основу корисної моделі поставлено задачу вдосконалити колійний шуруп, у якому його нове конструктивне виконання забезпечує надійне стопоріння шурупа, а отже й високу експлуатаційну ефективність. Поставлена задача вирішується тим, що в колійному шурупі, що містить стрижень з гвинтовим виступом на боковій поверхні, а також головкою під шестигранний або квадратний ключ на одному з кінців стрижня, згідно з пропонованою корисною моделлю новим є те, що з боку головки в стрижні виконано глухий або наскрізний осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, у кожному з яких розташовано поздовжній натискний елемент, при цьому в осьовому отворі стрижня розміщено нарізний штовхач з конічним хвостовиком для взаємодії з поздовжніми натискними елементами. У найприйнятнішому прикладі виконання шурупа радіальні отвори в стрижні розташовані на різному рівні. Виконання шурупа із зазначеними ознаками після його укручування в з'єднувані деталі й подальшого укручування штовхача в його стрижень примушує висуватися поздовжні натискні елементи з радіальних отворів та проникати їх в з'єднувані деталі. У подальшому викручування шурупа істотно ускладнюється. У разі же потреби викручування шурупа спочатку з його стрижня викручують штовхач, після чого викручують стрижень. Під дією опору з боку матеріалу з'єднаних між собою елементів поздовжні натискні елементи заглиблюються в радіальні отвори, після чого стрижень викручується без зайвих зусиль. Розташування же радіальних отворів у стрижні на різному рівні не лише підвищує надійність стопоріння, а й підвищує міцнісні характеристики стрижня. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - загальний вигляд пропонованого шурупа перед його застосуванням; - на Фіг. 2 - те саме, після його укручування; - на Фіг. 3 - схема внутрішньої будови шурупа. Колійний шуруп містить стрижень 1 з гвинтовим виступом 2 на боковій поверхні 3, а також головкою 4 під шестигранний або квадратний ключ. З боку головки 4 у стрижні 1 виконано глухий або наскрізний осьовий отвір 5, сполучений з виконаними в стрижні радіальними отворами 6, у кожному з яких розташовано поздовжній натискний елемент 7, при цьому в осьовому отворі 5 стрижня розміщено нарізний штовхач 8 з конічним хвостовиком 9 для взаємодії з поздовжніми натискними елементами 7 (Фіг. 1-3). При цьому радіальні отвори 6 у стрижні бажано розташовувати на різному рівні (див. Фіг. 2). Для укручування та викручування штовхача 8 на його торці виконують прямий чи хрестоподібний шліц під викрутку або квадратну чи шестигранну заглибину 10 під ключ (див. Фіг. 3). Колійний шуруп працює в такий спосіб. Після укручування шурупа в з'єднувані дерев'яні або пластмасові елементи стрижня 1 у нього укручують штовхач 8, конічний хвостовик 9 якого діє на поздовжні натискні елементи 7, внаслідок чого вони висуваються з радіальних отворів 6 і заглиблюються в з'єднувані деталі. Це сприяє підвищенню надійності стопоріння шурупа. У разі потреби викручування шурупа спочатку з його стрижня 1 викручують штовхач 8, після чого починають викручувати сам стрижень 1. Під дією опору з боку матеріалу з'єднаних між собою елементів поздовжні натискні елементи 7 заглиблюються в радіальні отвори 6, після чого стрижень 1 викручується без зайвих зусиль. Корисна модель може бути використана для з'єднання між собою елементів дерев'яних конструкцій і виробів переважно сумірних товщин, при цьому забезпечується надійність та естетичність одержуваного з'єднання. 1 UA 112996 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Колійний шуруп, що містить стрижень з гвинтовим виступом на боковій поверхні, а також головкою під шестигранний або квадратний ключ на одному з кінців стрижня, який відрізняється тим, що з боку головки в стрижні виконано глухий або наскрізний осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, у кожному з яких розташовано поздовжній натискний елемент, при цьому в осьовому отворі стрижня розміщено нарізний штовхач з конічним хвостовиком для взаємодії з поздовжніми натискними елементами. 2. Шуруп за п. 1, який відрізняється тим, що радіальні отвори в стрижні розташовані на різному рівні. 2 UA 112996 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
