Вентиляційний пристрій з радіальним вихідним повітряним потоком

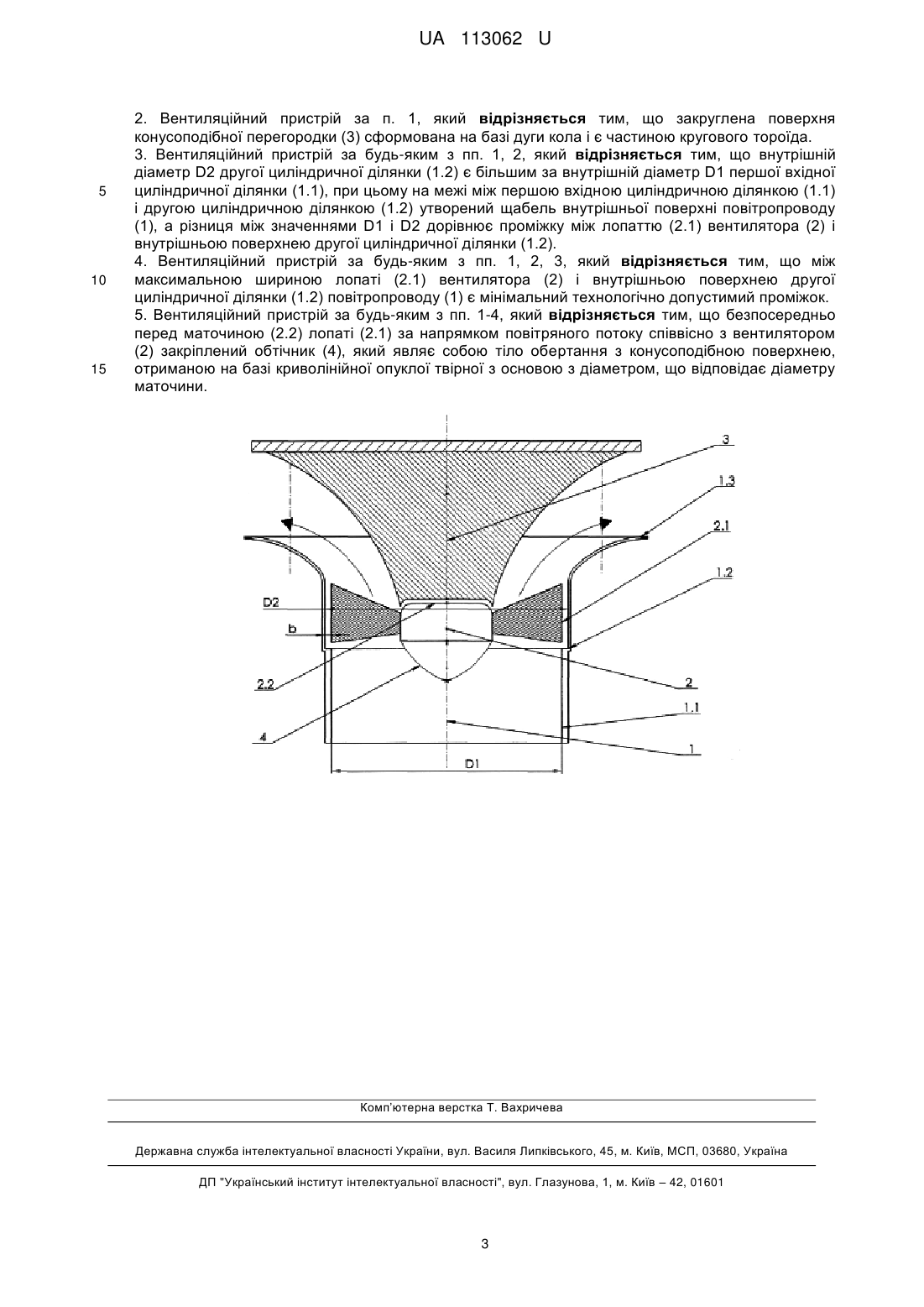

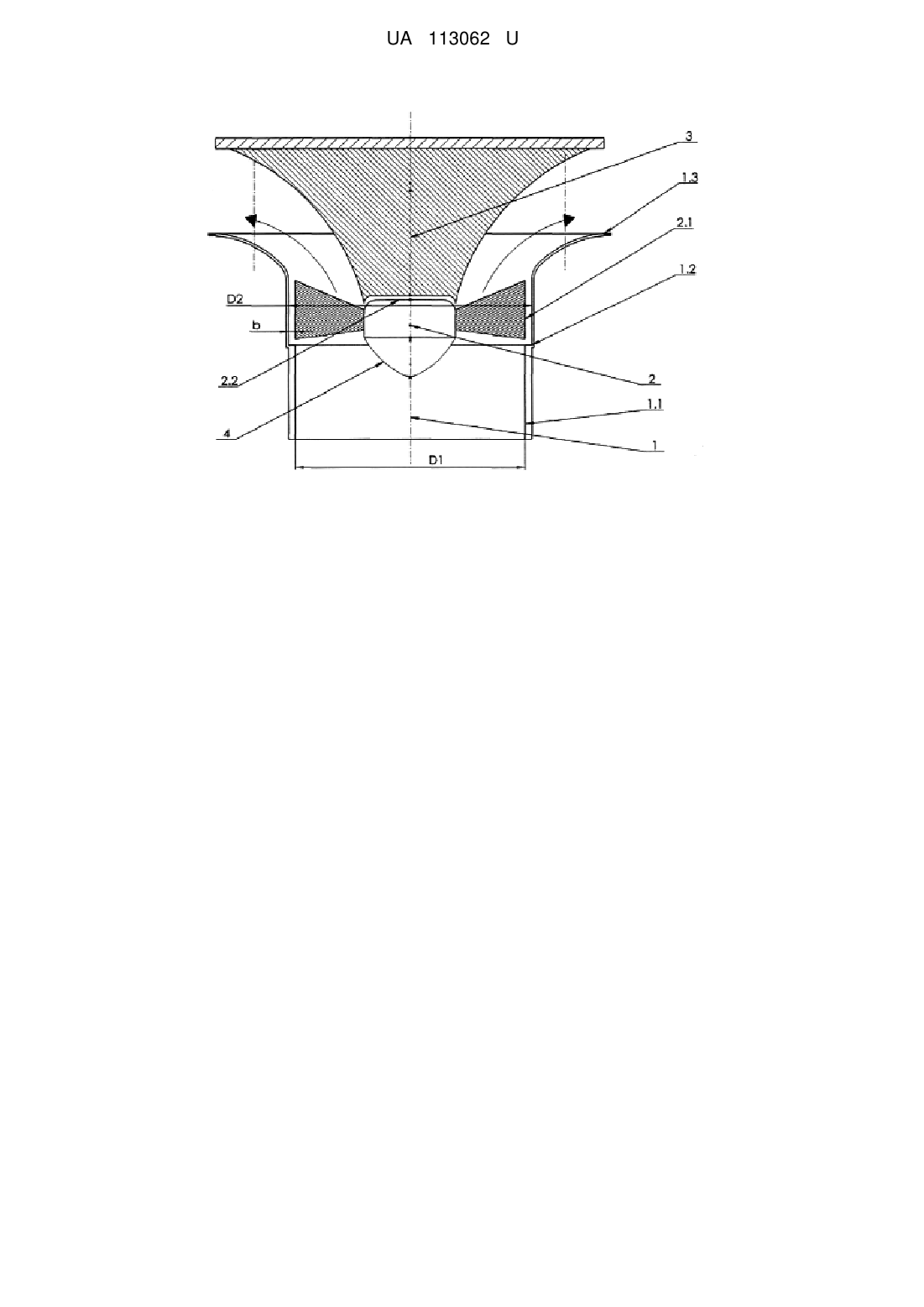

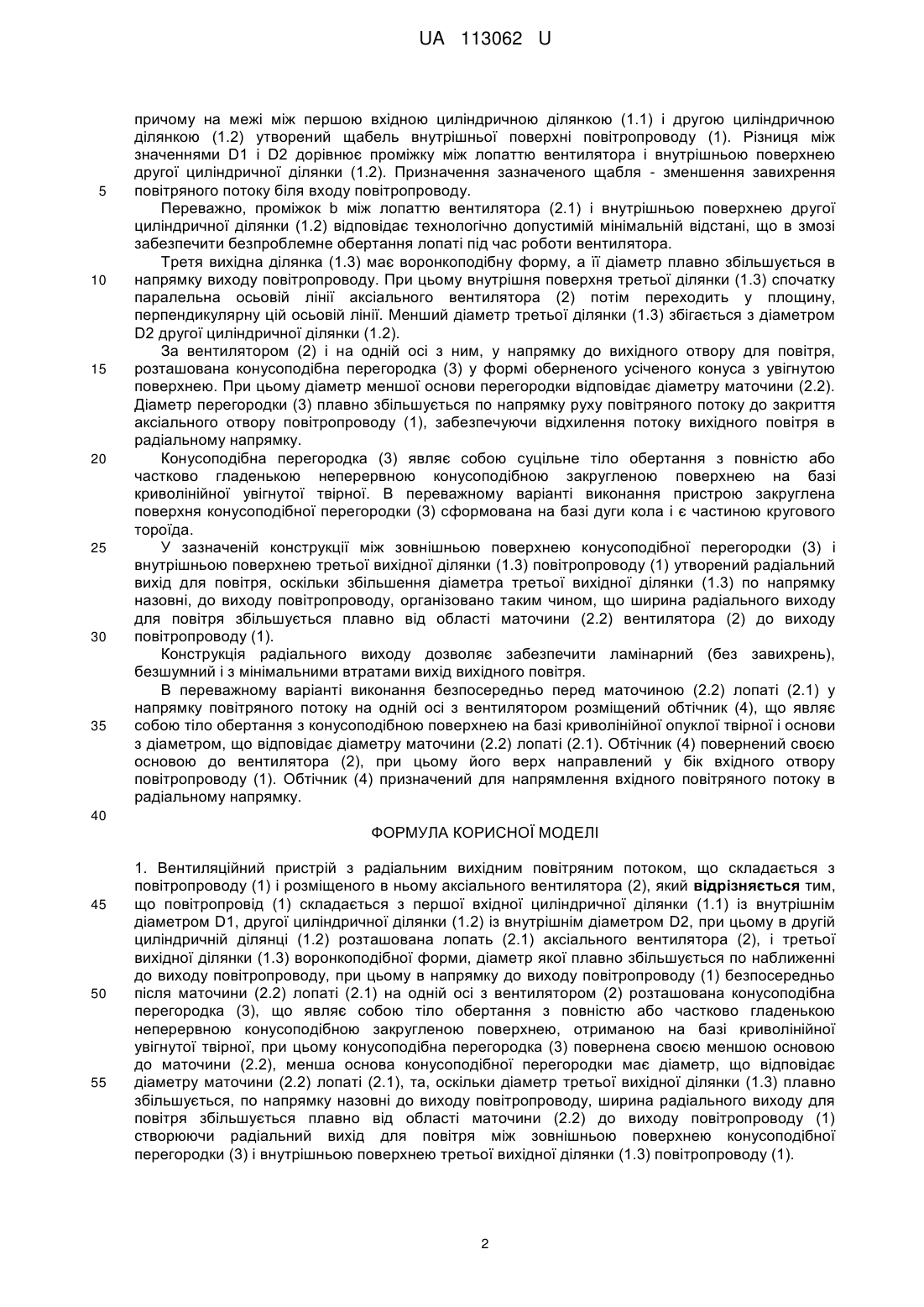

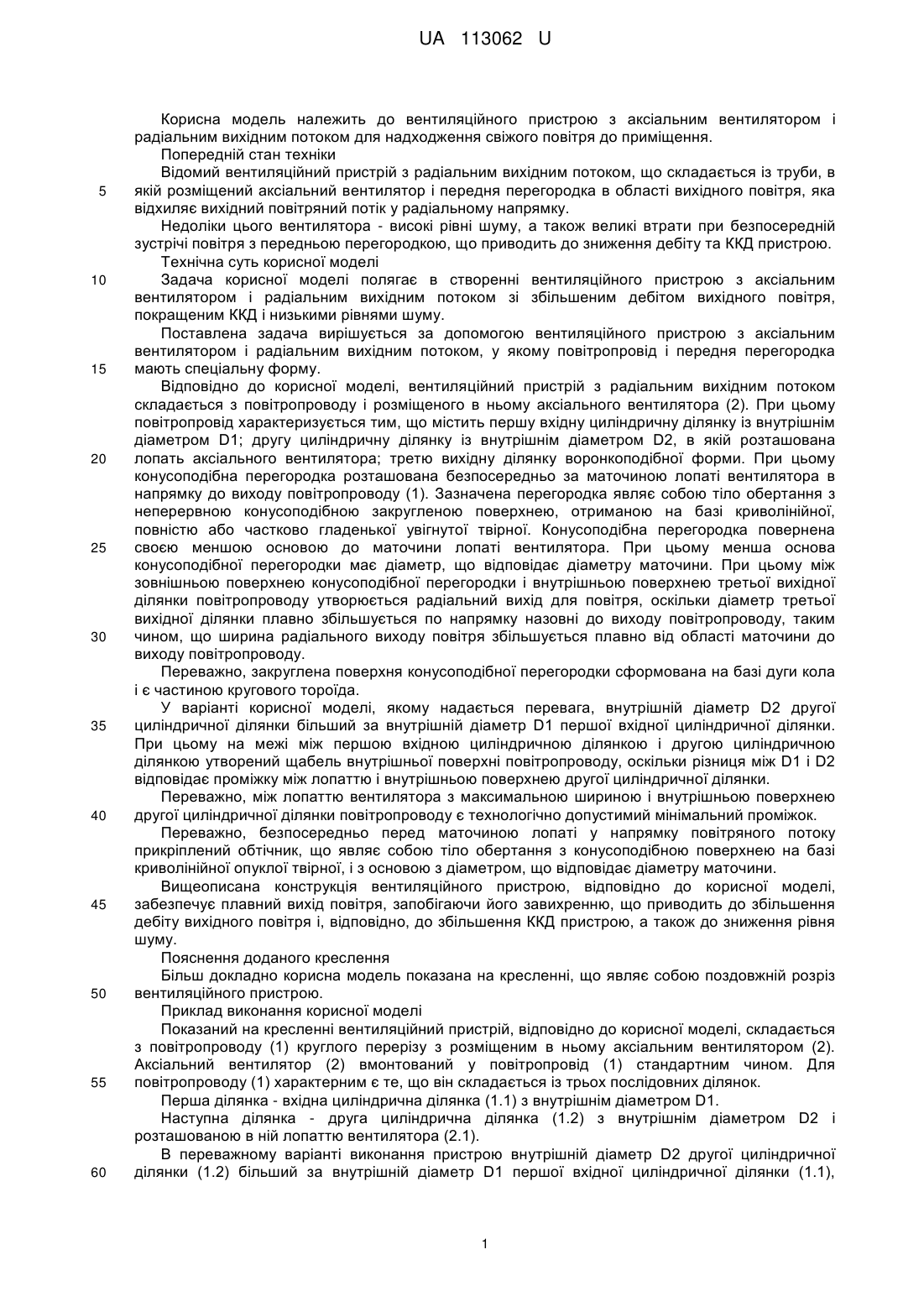

Реферат: Вентиляційний пристрій з радіальним вихідним потоком складається з повітропроводу (1) і розміщеного в ньому аксіального вентилятора (2), у якому повітропровід (1) складається з першої вхідної циліндричної ділянки (1.1) із внутрішнім діаметром D1, другої циліндричної ділянки (1.2) із внутрішнім діаметром D2, при цьому в другій циліндричній ділянці (1.2) розташована лопать (2.1) аксіального вентилятора (2), і третьої вихідної ділянки (1.3) воронкоподібної форми, діаметр якої плавно збільшується по наближенні до виходу повітропроводу, при цьому в напрямку до виходу повітропроводу (1) безпосередньо після маточини (2.2) лопаті (2.1) на одній осі з вентилятором (2) розташована конусоподібна перегородка (3), що являє собою тіло обертання з повністю або частково гладенькою неперервною конусоподібною закругленою поверхнею, отриманою на базі криволінійної увігнутої твірної, при цьому конусоподібна перегородка (3) повернена своєю меншою основою до маточини (2.2), менша основа конусоподібної перегородки має діаметр, що відповідає діаметру маточини (2.2) лопаті (2.1), та, оскільки діаметр третьої вихідної ділянки (1.3) плавно збільшується, по напрямку назовні до виходу повітропроводу, ширина радіального виходу для повітря збільшується плавно від області маточини (2.2) до виходу повітропроводу (1), створюючи радіальний вихід для повітря між зовнішньою поверхнею конусоподібної перегородки (3) і внутрішньою поверхнею третьої вихідної ділянки (1.3) повітропроводу (1). UA 113062 U (33) Код держави-учасниці BG UA 113062 U UA 113062 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вентиляційного пристрою з аксіальним вентилятором і радіальним вихідним потоком для надходження свіжого повітря до приміщення. Попередній стан техніки Відомий вентиляційний пристрій з радіальним вихідним потоком, що складається із труби, в якій розміщений аксіальний вентилятор і передня перегородка в області вихідного повітря, яка відхиляє вихідний повітряний потік у радіальному напрямку. Недоліки цього вентилятора - високі рівні шуму, а також великі втрати при безпосередній зустрічі повітря з передньою перегородкою, що приводить до зниження дебіту та ККД пристрою. Технічна суть корисної моделі Задача корисної моделі полягає в створенні вентиляційного пристрою з аксіальним вентилятором і радіальним вихідним потоком зі збільшеним дебітом вихідного повітря, покращеним ККД і низькими рівнями шуму. Поставлена задача вирішується за допомогою вентиляційного пристрою з аксіальним вентилятором і радіальним вихідним потоком, у якому повітропровід і передня перегородка мають спеціальну форму. Відповідно до корисної моделі, вентиляційний пристрій з радіальним вихідним потоком складається з повітропроводу і розміщеного в ньому аксіального вентилятора (2). При цьому повітропровід характеризується тим, що містить першу вхідну циліндричну ділянку із внутрішнім діаметром D1; другу циліндричну ділянку із внутрішнім діаметром D2, в якій розташована лопать аксіального вентилятора; третю вихідну ділянку воронкоподібної форми. При цьому конусоподібна перегородка розташована безпосередньо за маточиною лопаті вентилятора в напрямку до виходу повітропроводу (1). Зазначена перегородка являє собою тіло обертання з неперервною конусоподібною закругленою поверхнею, отриманою на базі криволінійної, повністю або частково гладенької увігнутої твірної. Конусоподібна перегородка повернена своєю меншою основою до маточини лопаті вентилятора. При цьому менша основа конусоподібної перегородки має діаметр, що відповідає діаметру маточини. При цьому між зовнішньою поверхнею конусоподібної перегородки і внутрішньою поверхнею третьої вихідної ділянки повітропроводу утворюється радіальний вихід для повітря, оскільки діаметр третьої вихідної ділянки плавно збільшується по напрямку назовні до виходу повітропроводу, таким чином, що ширина радіального виходу повітря збільшується плавно від області маточини до виходу повітропроводу. Переважно, закруглена поверхня конусоподібної перегородки сформована на базі дуги кола і є частиною кругового тороїда. У варіанті корисної моделі, якому надається перевага, внутрішній діаметр D2 другої циліндричної ділянки більший за внутрішній діаметр D1 першої вхідної циліндричної ділянки. При цьому на межі між першою вхідною циліндричною ділянкою і другою циліндричною ділянкою утворений щабель внутрішньої поверхні повітропроводу, оскільки різниця між D1 і D2 відповідає проміжку між лопаттю і внутрішньою поверхнею другої циліндричної ділянки. Переважно, між лопаттю вентилятора з максимальною шириною і внутрішньою поверхнею другої циліндричної ділянки повітропроводу є технологічно допустимий мінімальний проміжок. Переважно, безпосередньо перед маточиною лопаті у напрямку повітряного потоку прикріплений обтічник, що являє собою тіло обертання з конусоподібною поверхнею на базі криволінійної опуклої твірної, і з основою з діаметром, що відповідає діаметру маточини. Вищеописана конструкція вентиляційного пристрою, відповідно до корисної моделі, забезпечує плавний вихід повітря, запобігаючи його завихренню, що приводить до збільшення дебіту вихідного повітря і, відповідно, до збільшення ККД пристрою, а також до зниження рівня шуму. Пояснення доданого креслення Більш докладно корисна модель показана на кресленні, що являє собою поздовжній розріз вентиляційного пристрою. Приклад виконання корисної моделі Показаний на кресленні вентиляційний пристрій, відповідно до корисної моделі, складається з повітропроводу (1) круглого перерізу з розміщеним в ньому аксіальним вентилятором (2). Аксіальний вентилятор (2) вмонтований у повітропровід (1) стандартним чином. Для повітропроводу (1) характерним є те, що він складається із трьох послідовних ділянок. Перша ділянка - вхідна циліндрична ділянка (1.1) з внутрішнім діаметром D1. Наступна ділянка - друга циліндрична ділянка (1.2) з внутрішнім діаметром D2 і розташованою в ній лопаттю вентилятора (2.1). В переважному варіанті виконання пристрою внутрішній діаметр D2 другої циліндричної ділянки (1.2) більший за внутрішній діаметр D1 першої вхідної циліндричної ділянки (1.1), 1 UA 113062 U 5 10 15 20 25 30 35 причому на межі між першою вхідною циліндричною ділянкою (1.1) і другою циліндричною ділянкою (1.2) утворений щабель внутрішньої поверхні повітропроводу (1). Різниця між значеннями D1 і D2 дорівнює проміжку між лопаттю вентилятора і внутрішньою поверхнею другої циліндричної ділянки (1.2). Призначення зазначеного щабля - зменшення завихрення повітряного потоку біля входу повітропроводу. Переважно, проміжок b між лопаттю вентилятора (2.1) і внутрішньою поверхнею другої циліндричної ділянки (1.2) відповідає технологічно допустимій мінімальній відстані, що в змозі забезпечити безпроблемне обертання лопаті під час роботи вентилятора. Третя вихідна ділянка (1.3) має воронкоподібну форму, а її діаметр плавно збільшується в напрямку виходу повітропроводу. При цьому внутрішня поверхня третьої ділянки (1.3) спочатку паралельна осьовій лінії аксіального вентилятора (2) потім переходить у площину, перпендикулярну цій осьовій лінії. Менший діаметр третьої ділянки (1.3) збігається з діаметром D2 другої циліндричної ділянки (1.2). За вентилятором (2) і на одній осі з ним, у напрямку до вихідного отвору для повітря, розташована конусоподібна перегородка (3) у формі оберненого усіченого конуса з увігнутою поверхнею. При цьому діаметр меншої основи перегородки відповідає діаметру маточини (2.2). Діаметр перегородки (3) плавно збільшується по напрямку руху повітряного потоку до закриття аксіального отвору повітропроводу (1), забезпечуючи відхилення потоку вихідного повітря в радіальному напрямку. Конусоподібна перегородка (3) являє собою суцільне тіло обертання з повністю або частково гладенькою неперервною конусоподібною закругленою поверхнею на базі криволінійної увігнутої твірної. В переважному варіанті виконання пристрою закруглена поверхня конусоподібної перегородки (3) сформована на базі дуги кола і є частиною кругового тороїда. У зазначеній конструкції між зовнішньою поверхнею конусоподібної перегородки (3) і внутрішньою поверхнею третьої вихідної ділянки (1.3) повітропроводу (1) утворений радіальний вихід для повітря, оскільки збільшення діаметра третьої вихідної ділянки (1.3) по напрямку назовні, до виходу повітропроводу, організовано таким чином, що ширина радіального виходу для повітря збільшується плавно від області маточини (2.2) вентилятора (2) до виходу повітропроводу (1). Конструкція радіального виходу дозволяє забезпечити ламінарний (без завихрень), безшумний і з мінімальними втратами вихід вихідного повітря. В переважному варіанті виконання безпосередньо перед маточиною (2.2) лопаті (2.1) у напрямку повітряного потоку на одній осі з вентилятором розміщений обтічник (4), що являє собою тіло обертання з конусоподібною поверхнею на базі криволінійної опуклої твірної і основи з діаметром, що відповідає діаметру маточини (2.2) лопаті (2.1). Обтічник (4) повернений своєю основою до вентилятора (2), при цьому його верх направлений у бік вхідного отвору повітропроводу (1). Обтічник (4) призначений для напрямлення вхідного повітряного потоку в радіальному напрямку. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Вентиляційний пристрій з радіальним вихідним повітряним потоком, що складається з повітропроводу (1) і розміщеного в ньому аксіального вентилятора (2), який відрізняється тим, що повітропровід (1) складається з першої вхідної циліндричної ділянки (1.1) із внутрішнім діаметром D1, другої циліндричної ділянки (1.2) із внутрішнім діаметром D2, при цьому в другій циліндричній ділянці (1.2) розташована лопать (2.1) аксіального вентилятора (2), і третьої вихідної ділянки (1.3) воронкоподібної форми, діаметр якої плавно збільшується по наближенні до виходу повітропроводу, при цьому в напрямку до виходу повітропроводу (1) безпосередньо після маточини (2.2) лопаті (2.1) на одній осі з вентилятором (2) розташована конусоподібна перегородка (3), що являє собою тіло обертання з повністю або частково гладенькою неперервною конусоподібною закругленою поверхнею, отриманою на базі криволінійної увігнутої твірної, при цьому конусоподібна перегородка (3) повернена своєю меншою основою до маточини (2.2), менша основа конусоподібної перегородки має діаметр, що відповідає діаметру маточини (2.2) лопаті (2.1), та, оскільки діаметр третьої вихідної ділянки (1.3) плавно збільшується, по напрямку назовні до виходу повітропроводу, ширина радіального виходу для повітря збільшується плавно від області маточини (2.2) до виходу повітропроводу (1) створюючи радіальний вихід для повітря між зовнішньою поверхнею конусоподібної перегородки (3) і внутрішньою поверхнею третьої вихідної ділянки (1.3) повітропроводу (1). 2 UA 113062 U 5 10 15 2. Вентиляційний пристрій за п. 1, який відрізняється тим, що закруглена поверхня конусоподібної перегородки (3) сформована на базі дуги кола і є частиною кругового тороїда. 3. Вентиляційний пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що внутрішній діаметр D2 другої циліндричної ділянки (1.2) є більшим за внутрішній діаметр D1 першої вхідної циліндричної ділянки (1.1), при цьому на межі між першою вхідною циліндричною ділянкою (1.1) і другою циліндричною ділянкою (1.2) утворений щабель внутрішньої поверхні повітропроводу (1), а різниця між значеннями D1 і D2 дорівнює проміжку між лопаттю (2.1) вентилятора (2) і внутрішньою поверхнею другої циліндричної ділянки (1.2). 4. Вентиляційний пристрій за будь-яким з пп. 1, 2, 3, який відрізняється тим, що між максимальною шириною лопаті (2.1) вентилятора (2) і внутрішньою поверхнею другої циліндричної ділянки (1.2) повітропроводу (1) є мінімальний технологічно допустимий проміжок. 5. Вентиляційний пристрій за будь-яким з пп. 1-4, який відрізняється тим, що безпосередньо перед маточиною (2.2) лопаті (2.1) за напрямком повітряного потоку співвісно з вентилятором (2) закріплений обтічник (4), який являє собою тіло обертання з конусоподібною поверхнею, отриманою на базі криволінійної опуклої твірної з основою з діаметром, що відповідає діаметру маточини. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
