Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей

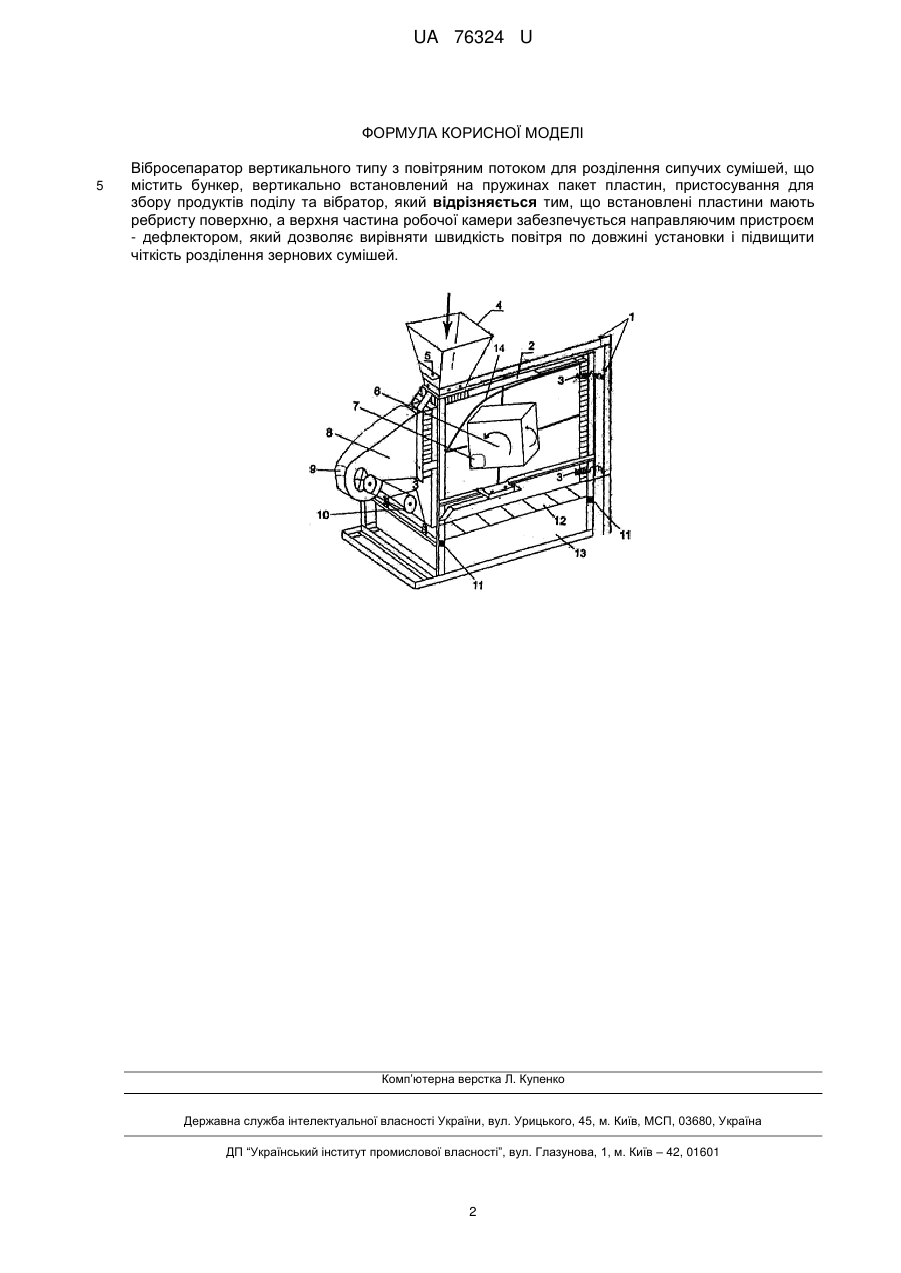

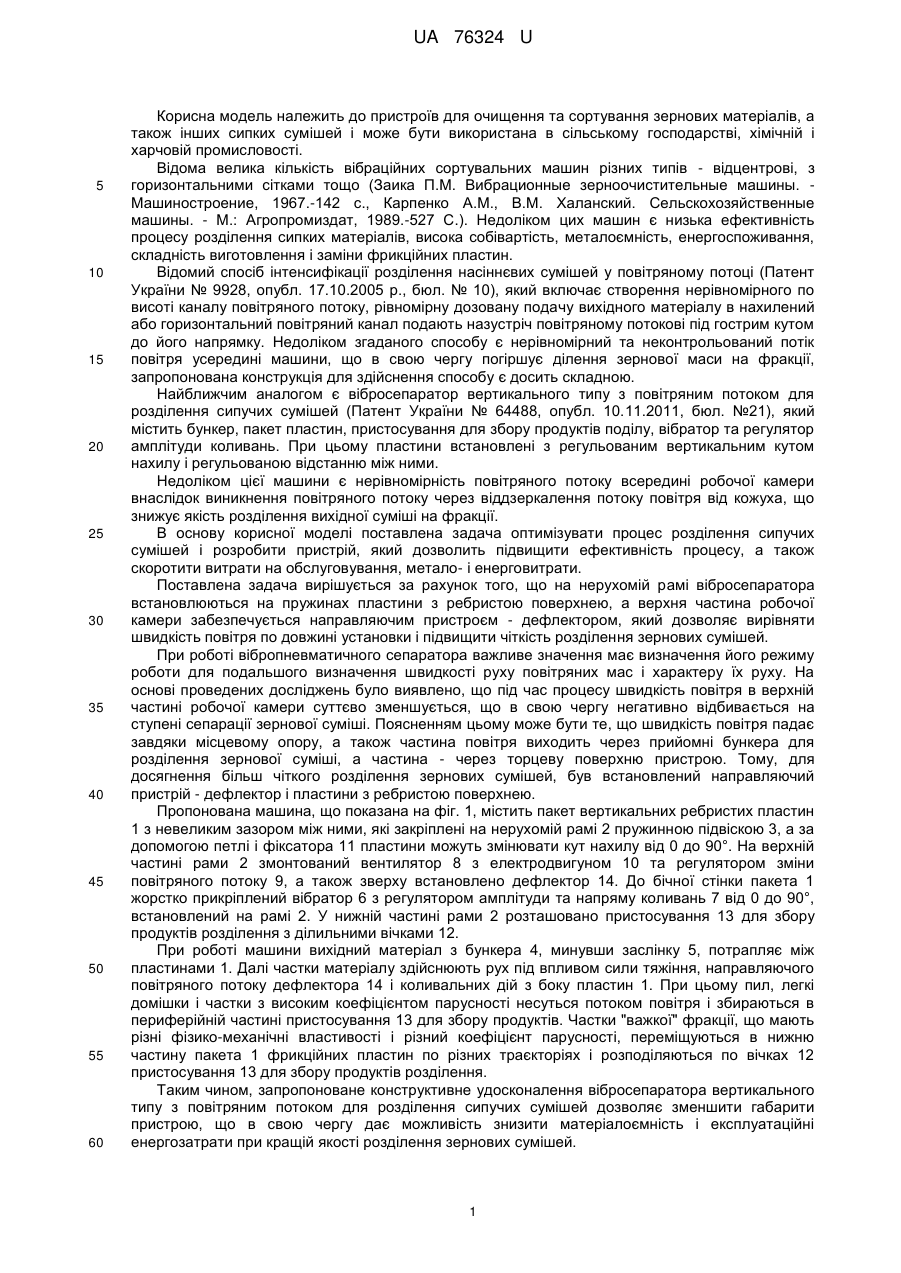

Реферат: Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей містить бункер, вертикально встановлений на пружинах пакет пластин, пристосування для збору продуктів поділу, вібратор та направляючий пристрій - дефлектор. UA 76324 U (54) ВІБРОСЕПАРАТОР ВЕРТИКАЛЬНОГО ТИПУ З ПОВІТРЯНИМ ПОТОКОМ ДЛЯ РОЗДІЛЕННЯ СИПУЧИХ СУМІШЕЙ UA 76324 U UA 76324 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для очищення та сортування зернових матеріалів, а також інших сипких сумішей і може бути використана в сільському господарстві, хімічній і харчовій промисловості. Відома велика кількість вібраційних сортувальних машин різних типів - відцентрові, з горизонтальними сітками тощо (Заика П.М. Вибрационные зерноочистительные машины. Машиностроение, 1967.-142 с., Карпенко A.M., В.М. Халанский. Сельскохозяйственные машины. - М.: Агропромиздат, 1989.-527 С.). Недоліком цих машин є низька ефективність процесу розділення сипких матеріалів, висока собівартість, металоємність, енергоспоживання, складність виготовлення і заміни фрикційних пластин. Відомий спосіб інтенсифікації розділення насіннєвих сумішей у повітряному потоці (Патент України № 9928, опубл. 17.10.2005 р., бюл. № 10), який включає створення нерівномірного по висоті каналу повітряного потоку, рівномірну дозовану подачу вихідного матеріалу в нахилений або горизонтальний повітряний канал подають назустріч повітряному потокові під гострим кутом до його напрямку. Недоліком згаданого способу є нерівномірний та неконтрольований потік повітря усередині машини, що в свою чергу погіршує ділення зернової маси на фракції, запропонована конструкція для здійснення способу є досить складною. Найближчим аналогом є вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей (Патент України № 64488, опубл. 10.11.2011, бюл. №21), який містить бункер, пакет пластин, пристосування для збору продуктів поділу, вібратор та регулятор амплітуди коливань. При цьому пластини встановлені з регульованим вертикальним кутом нахилу і регульованою відстанню між ними. Недоліком цієї машини є нерівномірність повітряного потоку всередині робочої камери внаслідок виникнення повітряного потоку через віддзеркалення потоку повітря від кожуха, що знижує якість розділення вихідної суміші на фракції. В основу корисної моделі поставлена задача оптимізувати процес розділення сипучих сумішей і розробити пристрій, який дозволить підвищити ефективність процесу, а також скоротити витрати на обслуговування, метало- і енерговитрати. Поставлена задача вирішується за рахунок того, що на нерухомій рамі вібросепаратора встановлюються на пружинах пластини з ребристою поверхнею, а верхня частина робочої камери забезпечується направляючим пристроєм - дефлектором, який дозволяє вирівняти швидкість повітря по довжині установки і підвищити чіткість розділення зернових сумішей. При роботі вібропневматичного сепаратора важливе значення має визначення його режиму роботи для подальшого визначення швидкості руху повітряних мас і характеру їх руху. На основі проведених досліджень було виявлено, що під час процесу швидкість повітря в верхній частині робочої камери суттєво зменшується, що в свою чергу негативно відбивається на ступені сепарації зернової суміші. Поясненням цьому може бути те, що швидкість повітря падає завдяки місцевому опору, а також частина повітря виходить через прийомні бункера для розділення зернової суміші, а частина - через торцеву поверхню пристрою. Тому, для досягнення більш чіткого розділення зернових сумішей, був встановлений направляючий пристрій - дефлектор і пластини з ребристою поверхнею. Пропонована машина, що показана на фіг. 1, містить пакет вертикальних ребристих пластин 1 з невеликим зазором між ними, які закріплені на нерухомій рамі 2 пружинною підвіскою 3, а за допомогою петлі і фіксатора 11 пластини можуть змінювати кут нахилу від 0 до 90°. На верхній частині рами 2 змонтований вентилятор 8 з електродвигуном 10 та регулятором зміни повітряного потоку 9, а також зверху встановлено дефлектор 14. До бічної стінки пакета 1 жорстко прикріплений вібратор 6 з регулятором амплітуди та напряму коливань 7 від 0 до 90°, встановлений на рамі 2. У нижній частині рами 2 розташовано пристосування 13 для збору продуктів розділення з ділильними вічками 12. При роботі машини вихідний матеріал з бункера 4, минувши заслінку 5, потрапляє між пластинами 1. Далі частки матеріалу здійснюють рух під впливом сили тяжіння, направляючого повітряного потоку дефлектора 14 і коливальних дій з боку пластин 1. При цьому пил, легкі домішки і частки з високим коефіцієнтом парусності несуться потоком повітря і збираються в периферійній частині пристосування 13 для збору продуктів. Частки "важкої" фракції, що мають різні фізико-механічні властивості і різний коефіцієнт парусності, переміщуються в нижню частину пакета 1 фрикційних пластин по різних траєкторіях і розподіляються по вічках 12 пристосування 13 для збору продуктів розділення. Таким чином, запропоноване конструктивне удосконалення вібросепаратора вертикального типу з повітряним потоком для розділення сипучих сумішей дозволяє зменшити габарити пристрою, що в свою чергу дає можливість знизити матеріалоємність і експлуатаційні енергозатрати при кращій якості розділення зернових сумішей. 1 UA 76324 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей, що містить бункер, вертикально встановлений на пружинах пакет пластин, пристосування для збору продуктів поділу та вібратор, який відрізняється тим, що встановлені пластини мають ребристу поверхню, а верхня частина робочої камери забезпечується направляючим пристроєм - дефлектором, який дозволяє вирівняти швидкість повітря по довжині установки і підвищити чіткість розділення зернових сумішей. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
